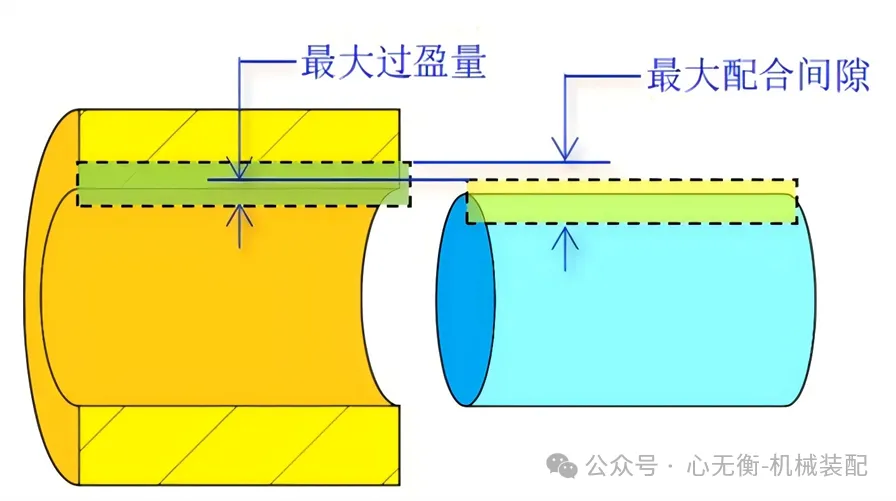

过渡配合公差带的选择和应用场景

转载自 [心无衡-机械装配]

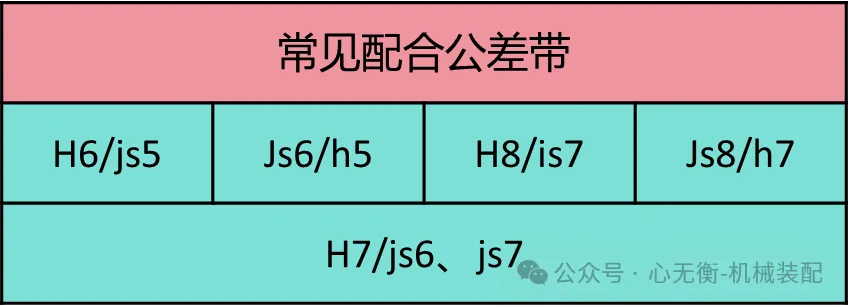

H/js类配合：

用于易于拆卸，有附加锁紧力，

定心零件的偏心不致引起振动的情况；

在要求得到较高的定心精度情况下可代替H类滑动配合。

应用：

用于拆卸频繁、同轴度要求不高之处，

当配合面很长时，可保证一定的孔轴同轴度，用手或木锤装卸。

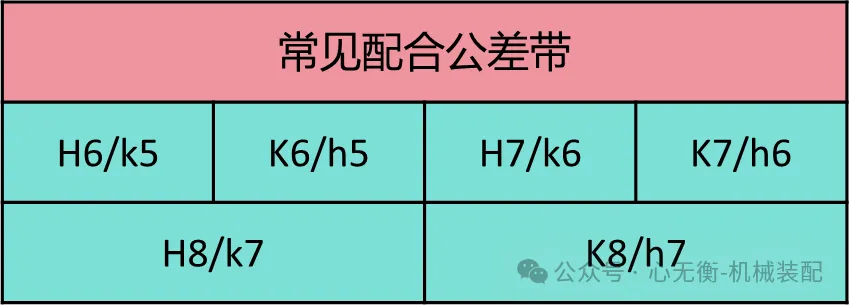

H/k类配合：

广泛用于定心准确与可拆结合,

过渡配合与过盈配合的平均间隙接近于零。

应用：

一种几乎没有间隙的定位配合，

用在冲击负荷不大的地方，用手捶轻打即可完成拆卸。

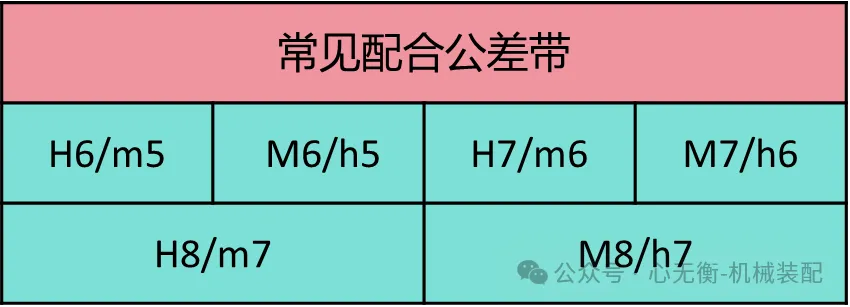

H/m类配合：

称为高级定心配合，装配时较紧，抗振性较好，

是过盈出现的概率比较大的过渡配合。

应用：

具有平均过盈的过渡配合，零件配合要求紧密性高，拆卸较困难，

铜锤装配，用在不常拆卸的地方。

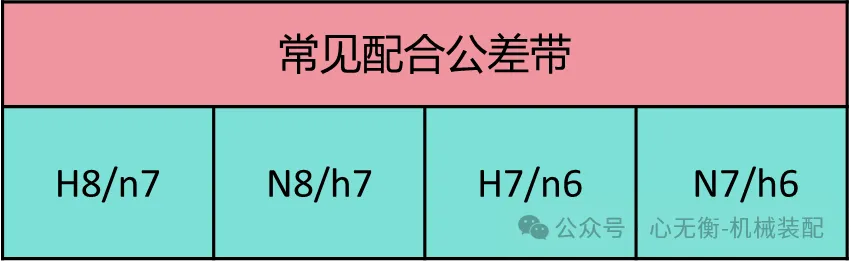

H/n类配合：

平均过盈比H/m 类要大，很少有间隙，由于偏心要求严格，承受负荷，

但均应加锁紧件，拆卸较困难，属于精确定心配合。

应用：

允许有较大过盈的高精度定位配合，

可以承受很大转矩、振动及冲击负荷，但均需加助紧固件，同轴度高，配合辅紧密性优良，

拆卸困难，常用于装配后不再拆卸之部位。

过渡配合H/p

H/p类配合只有H8/p7 为过渡配合，其他均为过盈配合。

应用：

H8/p7最紧的一种过渡配合，只在极少情况下才有点间隙。在加辅助紧固件时，可承受很大转矩、振动及冲击负荷，拆卸困难，只用于装配后不再拆卸的部位。

四类常用滑动配合公差

转载自 [心无衡-机械装配]

精密滑动配合

常用公差：H5/g4、H6/g5、 H7/g6、 H8/g7

特点：
定位精度高，环境要求高，

适用于有一定的相对运动、速度要求不高并且精密定位的配合，以及运动可能有冲击但又能保证零件同心度或紧密性的配合。

中等间隙滑动配合

常用公差：H6/f5、H7/f6、H8/f7

特点：
定位精度一般，洁净度要求一般，

广泛应用于普通机械中转速不大，用普通润滑油或润滑脂润滑的滑动机构,以及要求在轴上自由转动或移动的配合的场合。

低精度定位滑动配合

常用公差：H8/f8、H9/f9
特点：
定位精度较低，洁净度要求较低，

能保证良好的滑润，允许在工作中发热，可用于高转速或大跨度或多支点的轴和轴承，以及精度低同心度要求不高的在轴上转动的零件与轴的配合。

大间隙滑动配合

常用公差：H8/e7、H8/e8、 H9/e9、H8/d8、H9/d9、H11/c11
特点：
定位精度低,洁净度要求低，

适用与载荷不大；精度要求不高，高速及负载不高，高温等要求大公差与大间隙的外露组件，装配方便的场合。
