关于电路中常说的上拉，下拉，浮空

引言

最开始学习嵌入式的时候，经常在野火的视频中听到上拉之类的名词，一直不清楚该名词，直到看了数字设计和计算机架构这本书，与该部分相关的位置为1.7节

tip：该部分会涉及到数字电路的一点点知识

说明：博客中的图片都来自于《数字设计和计算机架构》

前置知识

集成电路中常见的基本元器件是MOS管，而MOS又可以分为pMOS和nMOS：

特性：
nMOS对低电平导通性较好
pMOS对高电平导通性较好

能够同时提供两种MOS管的器件被广泛使用，称为CMOS

CMOS实现非门：

正题

那么这个和上拉的关系在于什么？

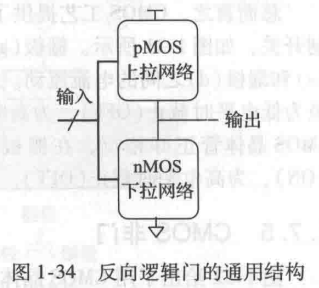

其实可以将上面的非门抽象为下图：

恍然大悟！！！
其实，上拉也就是导通pMOS,下拉也就是导通nMOS，这也就是上拉和下拉的由来

那么浮空呢？
其实就是这样一种情况：既不导通pMOS，也不导通nMOS

那再想想如果pMOS和nMOS都导通会怎么样？

该部分的电路就会短路！！！严重的毁坏MOS管

结语

在《数字设计和计算机架构》这本书中有这样的建议：

在具有正常功能的逻辑门中，上拉或下拉网络必然有一个导通且另一个截止。
使用传导互补规则满足该条件：nMOS使用串联时，pMOS使用并联；nMOS使用并联时，pMOS使用串联
