介绍

芯片手册下载链接

点击下载
树莓派4B使用的是BCM2711

步入正题

BCM2711上面的外设：

• 定时器
• 中断控制器
• GPIO
• USB
• PCM / I2S
• DMA
• IIC
• SPI
• PWM
• UARTS

地址映射介绍 --- 简单记录下

• full 35-bit address bus

该部分，分为两个模式：normal(相对于后一个模式，实际上并没有),Low Peripheral

两个模式都是采用的35位的地址

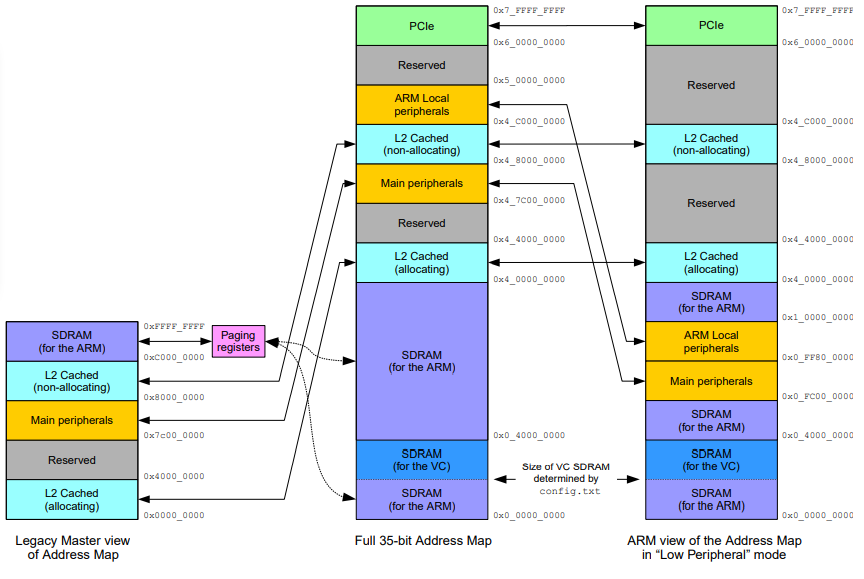

区别在于：外设的地址位置，详情可看下图。

The ARM section of the RAM starts at 0x0_0000_0000 and extends up to the size of installed SDRAM.
The VideoCore section of the RAM is mapped in from 0x0_4000_0000 downwards.

VideoCore 部分的大小取决于config文件

• 32-bit Legacy Master

在芯片手册中的外设地址都是32位下的
VideoCore需要将外设的地址翻译为35位
