fib 结构以及路由 fib 创建
见之前的文章fib数据结构
路由fib创建
当通过netlink，操作类型为RTM_NEWROUTE时，调用inet_rtm_newroute函数添加路由。
功能：a)、将用户空间配置内容传过来------rtm_to_fib_config（保存路由表项的 ip 类型 tos 出接口 网关 metric 目的ip等信息）
b)、路由表的创建------------------fib_new_table(根据table id 查找创建路由表)
c)、路由表项的添加-----------------fib_table_insert
static int rtm_to_fib_config(struct net *net, struct sk_buff *skb, struct nlmsghdr *nlh, struct fib_config *cfg) { struct nlattr *attr; int err, remaining; struct rtmsg *rtm; err = nlmsg_validate(nlh, sizeof(*rtm), RTA_MAX, rtm_ipv4_policy); memset(cfg, 0, sizeof(*cfg)); //跳过nlh的硬件头部，让rtm指向nlh的内容，即将nlh赋值给rtm rtm = nlmsg_data(nlh); //将rtm的内容，赋值给cfg cfg->fc_dst_len = rtm->rtm_dst_len;//掩码长度 cfg->fc_tos = rtm->rtm_tos; //好像是默认为0 cfg->fc_table = rtm->rtm_table;//路由表id： connected为0；kernel route为255 //如果id为0，kernel会将id设为254 cfg->fc_protocol = rtm->rtm_protocol;//协议类型：connected和kernel route都为11 cfg->fc_scope = rtm->rtm_scope;//范围：connected为253；kernel route为254 cfg->fc_type = rtm->rtm_type;//类型：connected为1；kernel route为2 cfg->fc_flags = rtm->rtm_flags;//connected和kernel route都为1024 cfg->fc_nlflags = nlh->nlmsg_flags; ------------------------------------------------- }
在添加表项时，没有指定路由表ID，或者指定的表ID等于0，内核使用main表RT_TABLE_MAIN，函数fib_trie_table分配一个新的fib_table结构，代表一个新的路由表。对于main表，将其制赋值给命名空间中的fib_main成员。最后将其链接到哈希桶fib_table_hash的对应链表中。
如果指定的路由表ID等于RT_TABLE_LOCAL，但是此命名空间中没有配置过IPv4策略路由，也使用main路由表，作为alias；也就是local表也用main表
- 对于main路由表，以及其它路由表，fib_trie_table的参数alias为空；
- 但是对于local路由表，alias执向main表结构，就不用重新分配trie结构了。
- 对于所有的路由表，都需要分配一个fib_table结构。
struct fib_table *fib_new_table(struct net *net, u32 id) { struct fib_table *tb, *alias = NULL; unsigned int h; if (id == 0) id = RT_TABLE_MAIN; tb = fib_get_table(net, id); if (tb) return tb; if (id == RT_TABLE_LOCAL && !net->ipv4.fib_has_custom_rules) alias = fib_new_table(net, RT_TABLE_MAIN); tb = fib_trie_table(id, alias); if (!tb) return NULL; switch (id) { case RT_TABLE_MAIN: rcu_assign_pointer(net->ipv4.fib_main, tb); break; case RT_TABLE_DEFAULT: rcu_assign_pointer(net->ipv4.fib_default, tb); break; default: break; } h = id & (FIB_TABLE_HASHSZ - 1); hlist_add_head_rcu(&tb->tb_hlist, &net->ipv4.fib_table_hash[h]); return tb; }
/* Caller must hold RTNL. */ int fib_table_insert(struct fib_table *tb, struct fib_config *cfg) { struct trie *t = (struct trie *)tb->tb_data; struct fib_alias *fa, *new_fa; struct key_vector *l, *tp; unsigned int nlflags = 0; struct fib_info *fi; u8 plen = cfg->fc_dst_len; u8 slen = KEYLENGTH - plen; u8 tos = cfg->fc_tos; u32 key; int err; if (plen > KEYLENGTH)// IPv4的掩码长度当然最大只能32 return -EINVAL; key = ntohl(cfg->fc_dst); pr_debug("Insert table=%u %08x/%d\n", tb->tb_id, key, plen); if ((plen < KEYLENGTH) && (key << plen)) return -EINVAL; // 根据路由配置信息查询或者新建fib_info对象 fi = fib_create_info(cfg); if (IS_ERR(fi)) { err = PTR_ERR(fi); goto err; } // 根据网络号key寻找对应的node，如果node不存在，那么alias必然也不存在， // 否则根据tos和优先级寻找匹配的alias l = fib_find_node(t, &tp, key); fa = l ? fib_find_alias(&l->leaf, slen, tos, fi->fib_priority, tb->tb_id) : NULL; /* Now fa, if non-NULL, points to the first fib alias * with the same keys [prefix,tos,priority], if such key already * exists or to the node before which we will insert new one. * * If fa is NULL, we will need to allocate a new one and * insert to the tail of the section matching the suffix length * of the new alias. */ // 如注释所述，路由项的目的地址网络号、tos、优先级三个字段决定了是否是同一个fib_alias if (fa && fa->fa_tos == tos && fa->fa_info->fib_priority == fi->fib_priority) { struct fib_alias *fa_first, *fa_match; err = -EEXIST; if (cfg->fc_nlflags & NLM_F_EXCL) goto out; /* We have 2 goals: * 1. Find exact match for type, scope, fib_info to avoid * duplicate routes * 2. Find next 'fa' (or head), NLM_F_APPEND inserts before it */ fa_match = NULL; fa_first = fa; hlist_for_each_entry_from(fa, fa_list) { if ((fa->fa_slen != slen) || (fa->tb_id != tb->tb_id) || (fa->fa_tos != tos)) break; if (fa->fa_info->fib_priority != fi->fib_priority) break; if (fa->fa_type == cfg->fc_type && fa->fa_info == fi) { fa_match = fa; break; } } // 插入的路由项和已有路由项完全相同，并且指定了替换标记，那么替换旧的路由项，完成插入过程 if (cfg->fc_nlflags & NLM_F_REPLACE) { struct fib_info *fi_drop; u8 state; fa = fa_first; if (fa_match) { if (fa == fa_match) err = 0; goto out; } err = -ENOBUFS; new_fa = kmem_cache_alloc(fn_alias_kmem, GFP_KERNEL); if (!new_fa) goto out; fi_drop = fa->fa_info; new_fa->fa_tos = fa->fa_tos; new_fa->fa_info = fi; new_fa->fa_type = cfg->fc_type; state = fa->fa_state; new_fa->fa_state = state & ~FA_S_ACCESSED; new_fa->fa_slen = fa->fa_slen; new_fa->tb_id = tb->tb_id; new_fa->fa_default = -1; err = switchdev_fib_ipv4_add(key, plen, fi, new_fa->fa_tos, cfg->fc_type, cfg->fc_nlflags, tb->tb_id); if (err) { switchdev_fib_ipv4_abort(fi); kmem_cache_free(fn_alias_kmem, new_fa); goto out; } hlist_replace_rcu(&fa->fa_list, &new_fa->fa_list); alias_free_mem_rcu(fa); fib_release_info(fi_drop); if (state & FA_S_ACCESSED) rt_cache_flush(cfg->fc_nlinfo.nl_net); rtmsg_fib(RTM_NEWROUTE, htonl(key), new_fa, plen, tb->tb_id, &cfg->fc_nlinfo, NLM_F_REPLACE); goto succeeded; } /* Error if we find a perfect match which * uses the same scope, type, and nexthop * information. */ if (fa_match) goto out; if (cfg->fc_nlflags & NLM_F_APPEND) nlflags = NLM_F_APPEND; else fa = fa_first; } err = -ENOENT; // 路由项尚不存在，尝试新建它 if (!(cfg->fc_nlflags & NLM_F_CREATE)) goto out; err = -ENOBUFS; new_fa = kmem_cache_alloc(fn_alias_kmem, GFP_KERNEL); if (!new_fa) goto out; new_fa->fa_info = fi; new_fa->fa_tos = tos; new_fa->fa_type = cfg->fc_type; new_fa->fa_state = 0; new_fa->fa_slen = slen; new_fa->tb_id = tb->tb_id; new_fa->fa_default = -1; /* (Optionally) offload fib entry to switch hardware. */ // Add/modify switch IPv4 route entry err = switchdev_fib_ipv4_add(key, plen, fi, tos, cfg->fc_type, cfg->fc_nlflags, tb->tb_id); if (err) { switchdev_fib_ipv4_abort(fi); goto out_free_new_fa; } /* Insert new entry to the list. */ err = fib_insert_alias(t, tp, l, new_fa, fa, key); if (err) goto out_sw_fib_del; if (!plen) tb->tb_num_default++; // 刷新路由缓存 rt_cache_flush(cfg->fc_nlinfo.nl_net); // 向用户态太发送路由添加Netlink消息 rtmsg_fib(RTM_NEWROUTE, htonl(key), new_fa, plen, new_fa->tb_id, &cfg->fc_nlinfo, nlflags); succeeded: return 0; out_sw_fib_del: switchdev_fib_ipv4_del(key, plen, fi, tos, cfg->fc_type, tb->tb_id); out_free_new_fa: kmem_cache_free(fn_alias_kmem, new_fa); out: fib_release_info(fi); err: return err; }
其核心代码为fib_table_insert
主要逻辑有：
- fib_create_info
- fib_find_alias
- switchdev_fib_ipv4_add
- fib_insert_alias
- rt_cache_flush

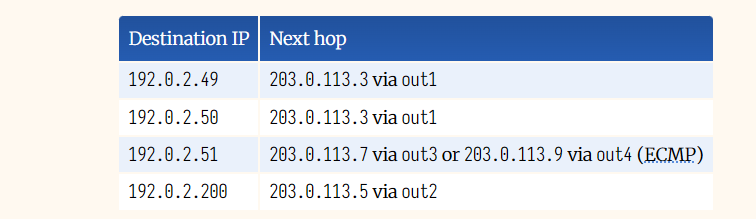

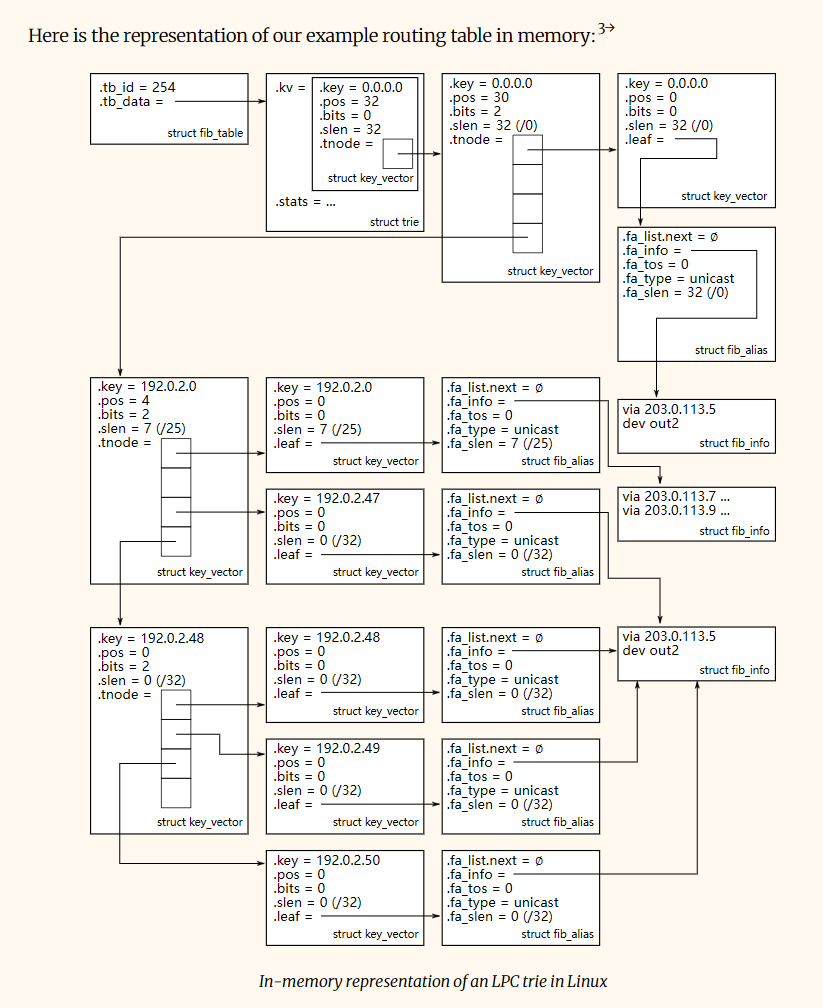

目前路由采用trie 算法，trie是一种最长前缀匹配算法，对于大量路由的情况下查找效率高于hash，但是这种算法会消耗更多的内存、算法更加复杂；代码就不看了
fib_create_info
内核数组fib_props指定了路由类型对应的最小的合法scope值，内核根据此数组进行判定。例如路由本地类型RTN_LOCAL的scope不能小于RT_SCOPE_HOST，否则就成为外部路由了。
之后，配置的路由标志不能包含RTNH_F_DEAD或者RTNH_F_LINKDOWN，这两个标志由内核自身使用
struct fib_info *fib_create_info(struct fib_config *cfg)
{
int err;
struct fib_info *fi = NULL;
struct fib_info *ofi;
int nhs = 1; // 不开启多路径路由时，每个路由项默认只有一个下一跳
struct net *net = cfg->fc_nlinfo.nl_net;
// 检查路由项的type和scope是否设置合理，比如type为RTN_LOCAL，表示路由项目的地址是一个本地地址，
// 但是scope却指定为RT_SCOPE_UNIVERSE，显然是矛盾的，注意scope值越大，表示距离本机越远
if (fib_props[cfg->fc_type].scope > cfg->fc_scope)
goto err_inval;
#ifdef CONFIG_IP_ROUTE_MULTIPATH
// 多路径路由的情况下，路由项可以有多个下一跳地址
if (cfg->fc_mp) {
nhs = fib_count_nexthops(cfg->fc_mp, cfg->fc_mp_len);
if (nhs == 0)
goto err_inval;
}
#endif
err = -ENOBUFS;
if (fib_info_cnt >= fib_hash_size) {
// 对哈希表扩容
unsigned int new_size = fib_hash_size << 1;
struct hlist_head *new_info_hash;
struct hlist_head *new_laddrhash;
unsigned int bytes;
if (!new_size)
new_size = 1;
bytes = new_size * sizeof(struct hlist_head *);
new_info_hash = fib_hash_alloc(bytes);
new_laddrhash = fib_hash_alloc(bytes);
if (!new_info_hash || !new_laddrhash) {
fib_hash_free(new_info_hash, bytes);
fib_hash_free(new_laddrhash, bytes);
} else
fib_hash_move(new_info_hash, new_laddrhash, new_size);
if (!fib_hash_size)
goto failure;
}
// 分配fib_info对象和下一跳地址结构，nhs是下一跳个数
fi = kzalloc(sizeof(*fi)+nhs*sizeof(struct fib_nh), GFP_KERNEL);
if (fi == NULL)
goto failure;
fib_info_cnt++; // 累加已分配路由项信息个数
// 配置字段赋值
fi->fib_net = hold_net(net);
fi->fib_protocol = cfg->fc_protocol;
fi->fib_flags = cfg->fc_flags;
fi->fib_priority = cfg->fc_priority;
fi->fib_prefsrc = cfg->fc_prefsrc;
// 关联下一跳nh对象和fib_info对象
fi->fib_nhs = nhs;
change_nexthops(fi) {
nh->nh_parent = fi;
} endfor_nexthops(fi)
if (cfg->fc_mx) {
// 提取路由项的metric指标
struct nlattr *nla;
int remaining;
nla_for_each_attr(nla, cfg->fc_mx, cfg->fc_mx_len, remaining) {
int type = nla_type(nla);
if (type) {
if (type > RTAX_MAX)
goto err_inval;
fi->fib_metrics[type - 1] = nla_get_u32(nla);
}
}
}
// 根据是否配置多路径设置下一跳信息
if (cfg->fc_mp) {
#ifdef CONFIG_IP_ROUTE_MULTIPATH
err = fib_get_nhs(fi, cfg->fc_mp, cfg->fc_mp_len, cfg);
if (err != 0)
goto failure;
if (cfg->fc_oif && fi->fib_nh->nh_oif != cfg->fc_oif)
goto err_inval;
if (cfg->fc_gw && fi->fib_nh->nh_gw != cfg->fc_gw)
goto err_inval;
#ifdef CONFIG_NET_CLS_ROUTE
if (cfg->fc_flow && fi->fib_nh->nh_tclassid != cfg->fc_flow)
goto err_inval;
#endif
#else
goto err_inval;
#endif
} else {
// 只有一个下一跳的场景
struct fib_nh *nh = fi->fib_nh;
nh->nh_oif = cfg->fc_oif;
nh->nh_gw = cfg->fc_gw;
nh->nh_flags = cfg->fc_flags;
#ifdef CONFIG_NET_CLS_ROUTE
nh->nh_tclassid = cfg->fc_flow;
#endif
#ifdef CONFIG_IP_ROUTE_MULTIPATH
nh->nh_weight = 1;
#endif
}
if (fib_props[cfg->fc_type].error) {
if (cfg->fc_gw || cfg->fc_oif || cfg->fc_mp)
goto err_inval;
goto link_it;
}
if (cfg->fc_scope > RT_SCOPE_HOST) // 配置目的地比本机还近的路由项是没有意义的
goto err_inval;
// 检查下一跳配置信息的有效性
if (cfg->fc_scope == RT_SCOPE_HOST) {
// 配置的是到达本机的路由，只能有一个下一跳，并且网络设备要存在
struct fib_nh *nh = fi->fib_nh;
/* Local address is added. */
if (nhs != 1 || nh->nh_gw)
goto err_inval;
nh->nh_scope = RT_SCOPE_NOWHERE; // 修改scope
nh->nh_dev = dev_get_by_index(net, fi->fib_nh->nh_oif); // 检查出口网络设备是否存在
err = -ENODEV;
if (nh->nh_dev == NULL)
goto failure;
} else {
// 使用fib_check_nh()函数检查到达其它地址的下一跳是否有效
change_nexthops(fi) {
if ((err = fib_check_nh(cfg, fi, nh)) != 0)
goto failure;
} endfor_nexthops(fi)
}
// 检查优选源IP地址的有效性
if (fi->fib_prefsrc) {
// 对于目的地址非本机地址的路由，其源IP地址当然也不能只是仅主机范围内能够使用的IP地址
if (cfg->fc_type != RTN_LOCAL || !cfg->fc_dst || fi->fib_prefsrc != cfg->fc_dst)
if (inet_addr_type(net, fi->fib_prefsrc) != RTN_LOCAL)
goto err_inval;
}
link_it:

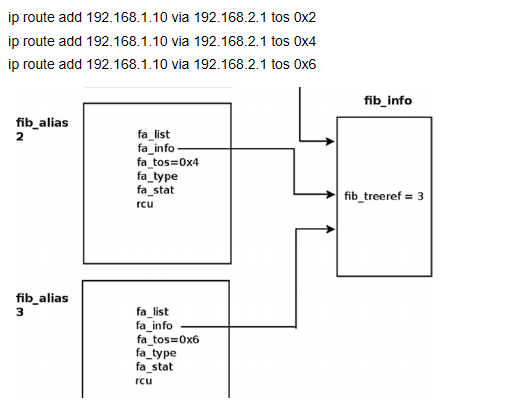

// 查找是否已经存在符合条件的路由项信息对象可以复用
if ((ofi = fib_find_info(fi)) != NULL) {
// 可以复用，增加已有路由项信息对象引用，释放新建的路由项信息对象，然后返回
fi->fib_dead = 1;
free_fib_info(fi);
ofi->fib_treeref++;
return ofi;
}
// 下面的逻辑对应新增一个路由项信息的场景
fi->fib_treeref++;
atomic_inc(&fi->fib_clntref);
// 将新建的路由项信息对象加入全局的fib_info_hash哈希表
spin_lock_bh(&fib_info_lock);
hlist_add_head(&fi->fib_hash, &fib_info_hash[fib_info_hashfn(fi)]);
if (fi->fib_prefsrc) {
// 若指定了优选源IP地址，也将新建的路由项信息对象加入全局的fib_laddr_hashfn哈希表
struct hlist_head *head;
head = &fib_info_laddrhash[fib_laddr_hashfn(fi->fib_prefsrc)];
hlist_add_head(&fi->fib_lhash, head);
}
// 将该路由项信息中所有的下一跳对象保存到全局哈希表fib_info_devhash中
change_nexthops(fi) {
