STA Timing的路径和计算

Q1：时序分析是做什么的？

A1：

　　时序分析是用来检查D触发器的功能是否正确；

　　检查D触发器的数据输入端口是（同步端口）否满足建立时间（setup）和保持时间（hold）的要求；、

　　检查D触发器的复位端口（异步端口）是否满足恢复时间（Recovery）要求和移除时间要求（Removal）。

PS：时序分许包括静态时序分析和动态时序分析；本文章只涉及静态时序分析（STA）



时序分析中常用的词汇：

Source Clock/Launch Clock：源时钟

Capture Clock：捕获时钟/目的时钟

Launch edge：源时钟产生数据的有效时钟沿

Capture edge：目的时钟捕获数据的有效时钟沿

PS：发起沿通常是0ns，捕获时钟通常在下一个发起沿；Launch edge和Capture edge通常相差一个时钟周期（T）

通俗的讲就是：

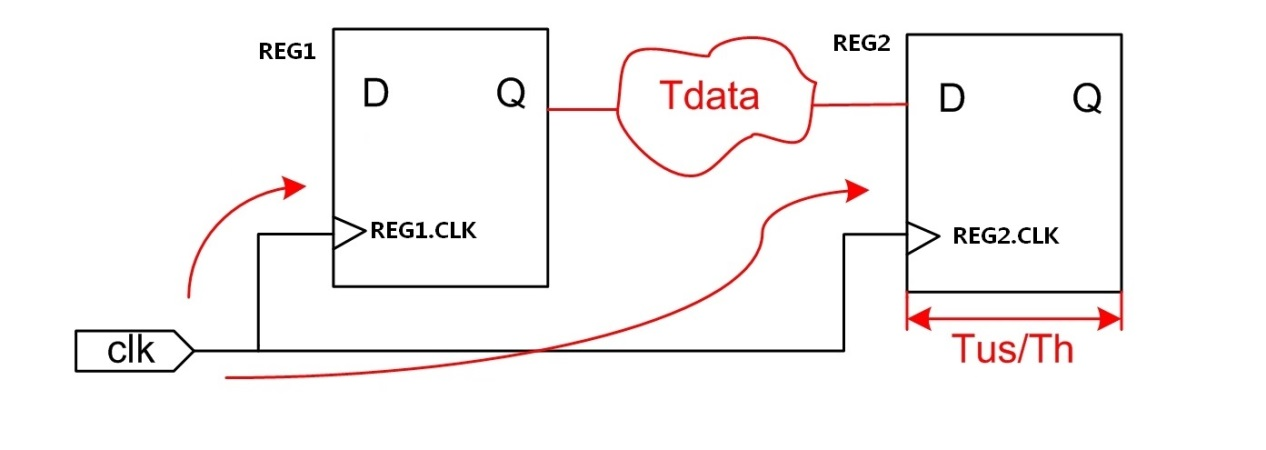

setup time

时钟源CLK在经过network latecny之后，第一个上升沿到达REG1的CLK端，并触发REG1的数据输入REG2的D端，

此时CLK的第一个上升沿同时也发送至REG2的CLK，在这种情况下它所需要的时间相比data latency非常短，此时检查setup time对此次数据传输没有意义，增加周期后才有意义

hold time

第一波数据稳定输入REG2D与第二波数据传输只REG2D对莹REG2CLK是同一个时钟信号，所以不用加周期计算



时钟路径构成的要素：

1：Source clock path ——从源时钟的节点到源寄存器的时钟端口的路径

2：data path ——从时序路径的起点到时序路径的终点之间的数据传播路径

3：capture path——从Capture edge到目的寄存器的时钟端口的路径

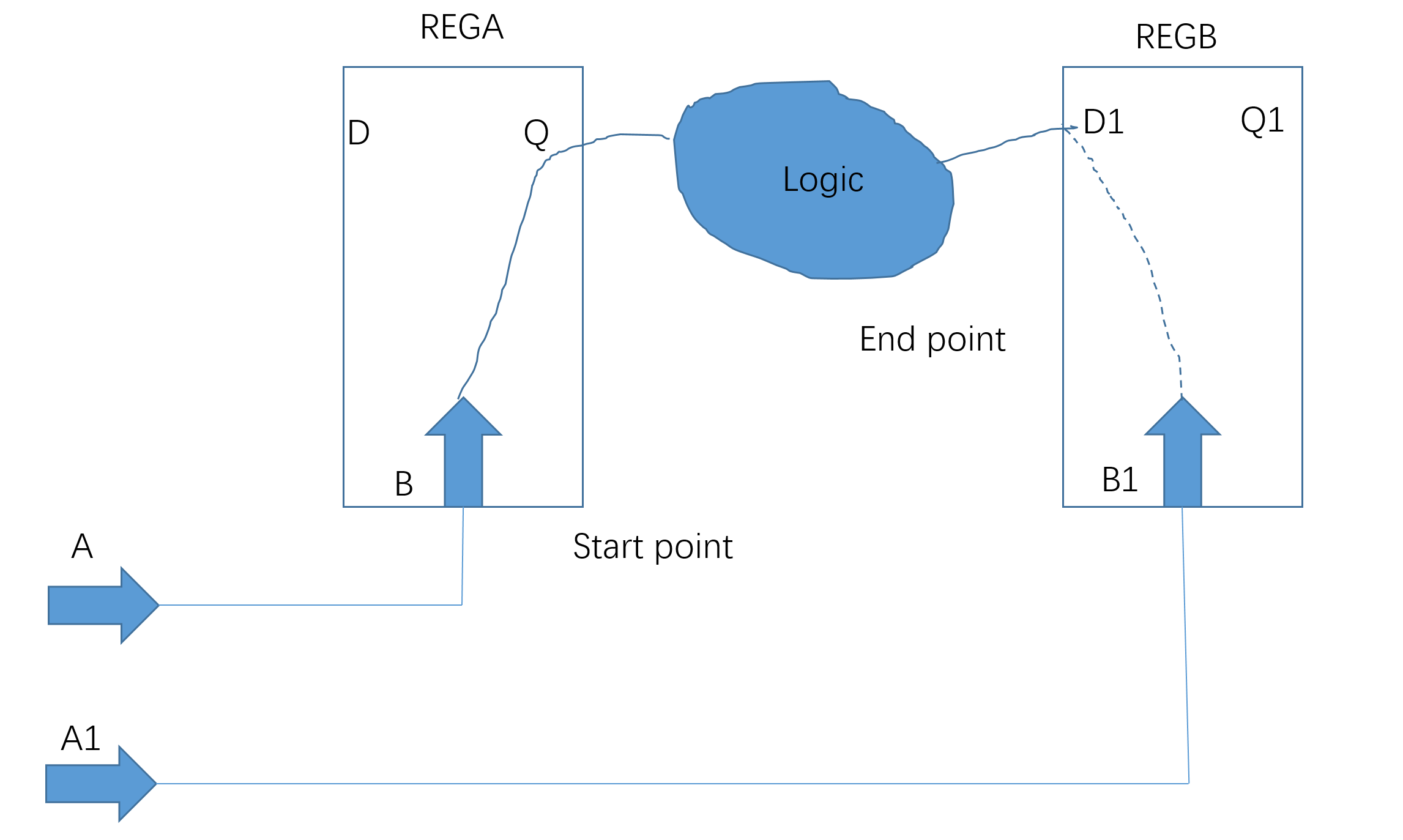

AB：Source clock path；

BD1：data path

A1B1：capture path

A和A1是同一个CLK的起点



  -----------------------------------------------------------------------------------------------------------------------------------------------

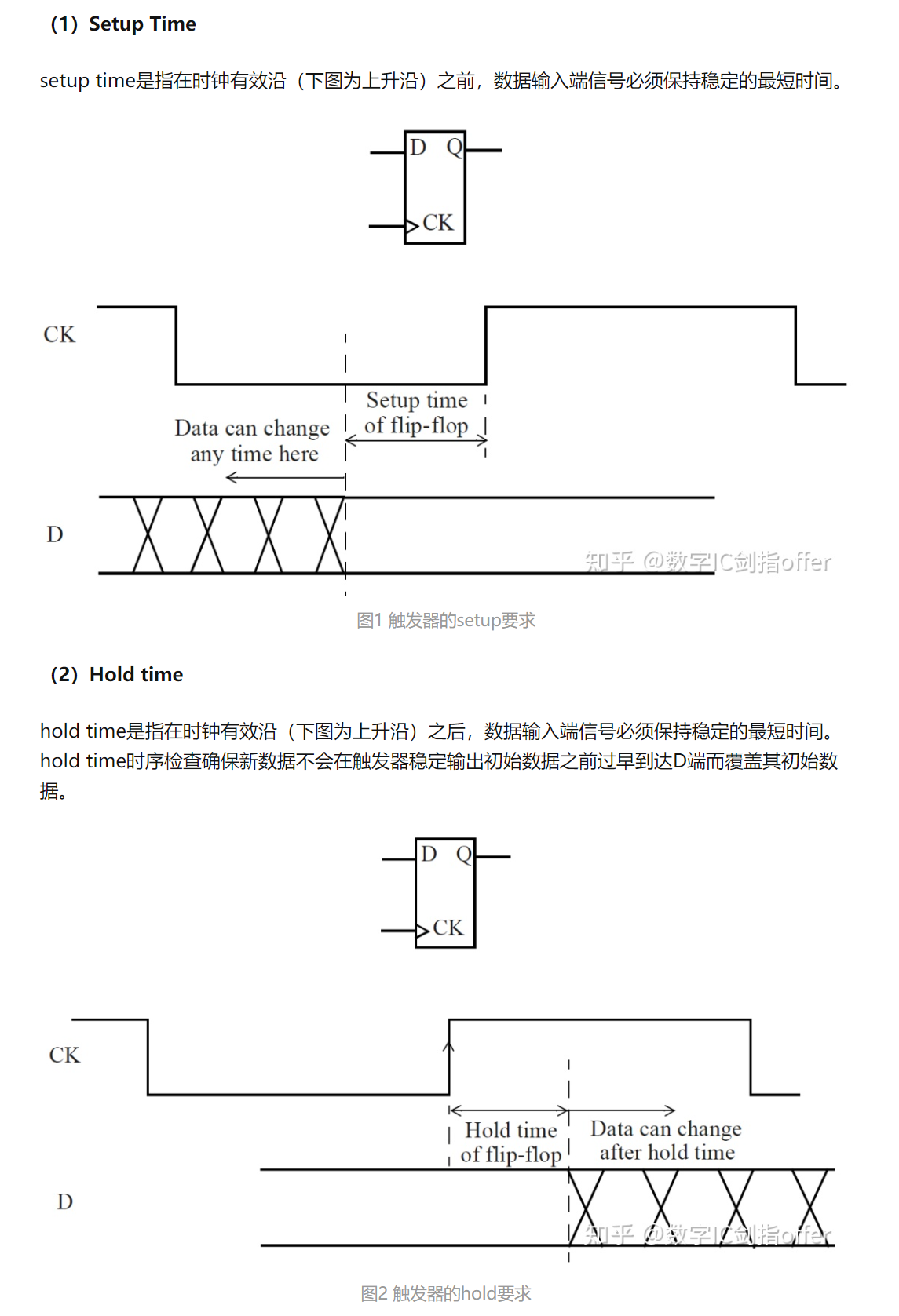

建立时间（setup time）和保持时间（hold time）的概念

setup time：输入信号DATA先于时钟信号CLK动作到达的时间（FF的D端数据进入，FF对数据进行保持setup time，之后CLK端的上升沿到达，数据输出；即在setup time中CLK的触发信号是后到的，故T_Required>T_Arrival）

hold time：时钟信号CLK动作到达后，输入信号仍然保持不变的时间（CLK端的上升沿到达，FF对数据进行保持hold time，保证输出数据的完整；即在Hold time中CLK先到，故T_Arrival>T_Required）

 required time：CLK源到FF的CLK端的延迟

setup：

Data required time = T_A1B1 +T_CLK-T_setup（数据的capture parh➕一个CLK的周期➖需要保持的时间，这是数据实际的到达时间）

hold：

Data required time = T_A1B1+T_hold（数据的capture path➕FF的CLK信号的保持时间）

 PS：

由上述定义可得出如下内容：

1，setup中数据时间先到且保持一定时间（T_setup）后得到上升沿时钟触发后数据再流出

2，hold中上升沿时钟触发后数据需保持一定时间后再彻底流程截至；

3，T_setup time=时钟到达时间-数据到达时间；T_hold time=数据到达时间-时钟到达时间

--------------------------------------------------------------------------------------------------------------------------------------------------

数据到达时间（data arrival time）、时钟到达时间（clock arrival time）、数据需求时间（required time）

数据到达时间：AD1

T_AD1=T_AB+T_BQ+T_QD1

Tclk1：时钟到达寄存器时间

Tco：寄存器输出延时

Tdata：数据传输延时

T_AB：T_launch（CLK源到FF的CLK端的延迟）

T_BQ：T_ck2q（FF内部延迟）

T_QD1：T_dp（logic延迟）

时钟到达时间：A1B1

T（A1B1）=Capture path





------------------------------------------------------------------------------------------------------------------------------------------------------------

建立余量（setup slack）

setup slack= Data required time - data arrival time

保持余量（hold slack）

hold slack=data arrival time - Data required time
