汇编：操作符offset、jmp指令、jcxz指令、call指令和ret指令、mul指令
OFFSET 是伪指令（伪操作符）（而非处理器执行的指令），核心作用是获取标识符（变量、标号、段名等）的偏移地址（即相对于所在段起始地址的偏移量），本质是汇编器在编译阶段计算并替换的常量值。
一、核心概念
汇编程序中，内存地址由「段地址（段寄存器）+ 偏移地址」组成：
- 段地址：段寄存器（如
CS/DS/ES）指向段的起始地址； - 偏移地址：标识符到段起始地址的字节数（
OFFSET就是获取这个值）。
OFFSET 仅在汇编阶段生效，汇编器会直接计算偏移量并替换到代码中，运行时无额外开销。
二、语法格式
MOV 寄存器, OFFSET 标识符 ; 将标识符的偏移地址送入寄存器
; 或者是
MOV 内存单元, OFFSET 标识符 ; 将偏移地址存入内存（少用）
三、示例
DATA SEGMENT ; 定义数据段
num DB 10H ; 字节变量，偏移地址 0000H
str DB 'ABC' ; 字节数组，偏移地址 0001H
arr DW 1,2,3 ; 字数组，偏移地址 0004H
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE, DS:DATA ; 关联段寄存器与段
START:
MOV AX, DATA ; 数据段地址送入AX（8086不能直接给DS赋值）
MOV DS, AX ; DS指向数据段
; 1. 获取num的偏移地址（0000H）送入BX
MOV BX, OFFSET num ; 汇编后等价于 MOV BX, 0000H
MOV AL, [BX] ; AL = 10H（通过偏移地址访问num）
; 2. 获取str的偏移地址（0001H）送入SI
MOV SI, OFFSET str ; SI = 0001H
MOV DL, [SI+1] ; DL = 'B'（访问str的第二个字符）
; 3. 获取arr的偏移地址（0004H）送入DI
MOV DI, OFFSET arr ; DI = 0004H
MOV CX, [DI+2] ; CX = 2（arr的第二个元素，字占2字节）
MOV AH, 4CH
INT 21H ; 程序退出
CODE ENDS
END START

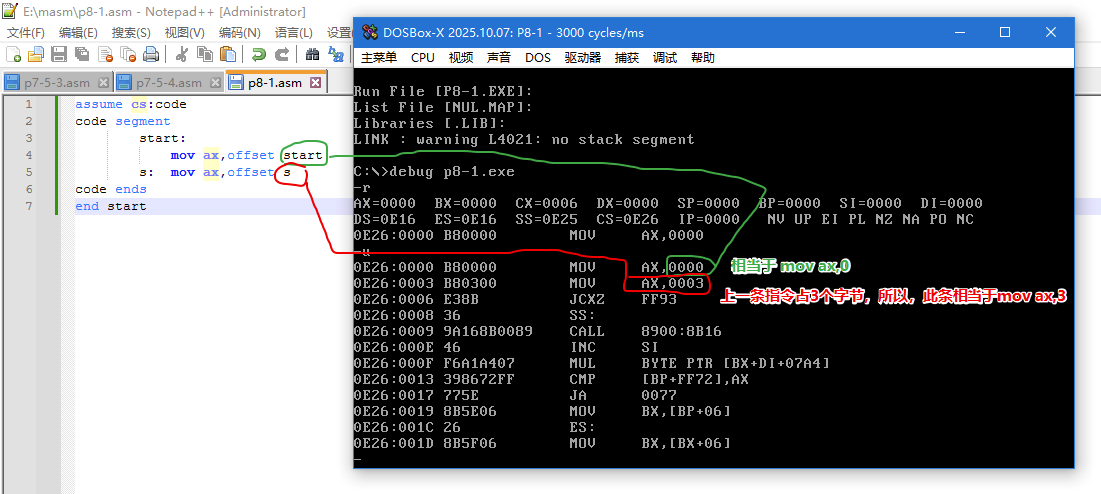

再例举一个示例：
assume cs:code
code segment
start:
mov ax,offset start
s: mov ax,offset s
code ends
end startjmp指令
无条件转移，可以只修改IP，也可以同时修改CS和IP，用于直接修改程序计数器（CS:IP）的值，使程序跳转到指定地址执行，无任何条件限制。
一、核心原理
8086 的指令执行依赖 CS（代码段寄存器）和 IP（指令指针寄存器）：
CS存储代码段的段基址（左移 4 位）；IP存储段内偏移地址；JMP指令的本质是修改CS和 / 或IP：- 段内跳转：仅修改
IP（CS 不变）； - 段间跳转：同时修改
CS和IP。
- 段内跳转：仅修改
二、指令分类与寻址方式
| 寻址方式 | 格式 | 说明 |
|---|---|---|
| 段内短跳转 | JMP SHORT 标号 | 短跳转：偏移量为 8 位有符号数（范围：-128 ~ +127），节省空间 |
| 段内近跳转 | JMP NEAR PTR 标号 | 近跳转：偏移量为 16 位有符号数（范围：-32768 ~ +32767），默认段内跳转 |
| 段内寄存器寻址 | JMP REG | 跳转目标偏移地址直接存放在 16 位寄存器中（如 JMP AX） |
| 段内间接寻址 | JMP WORD PTR [BX] | 从内存单元（字单元）中读取偏移地址，赋值给 IP |
2.1短转移（Short Jump）：范围 -128 ~ +127 字节
- 用途：短距离跳转，指令长度 2 字节；
- 编码格式：
第 1 字节（操作码） 第 2 字节（偏移量） 11101011(EB)disp8（8 位带符号偏移量） - 偏移量计算：
disp8 = 目标IP - (当前IP + 2)。

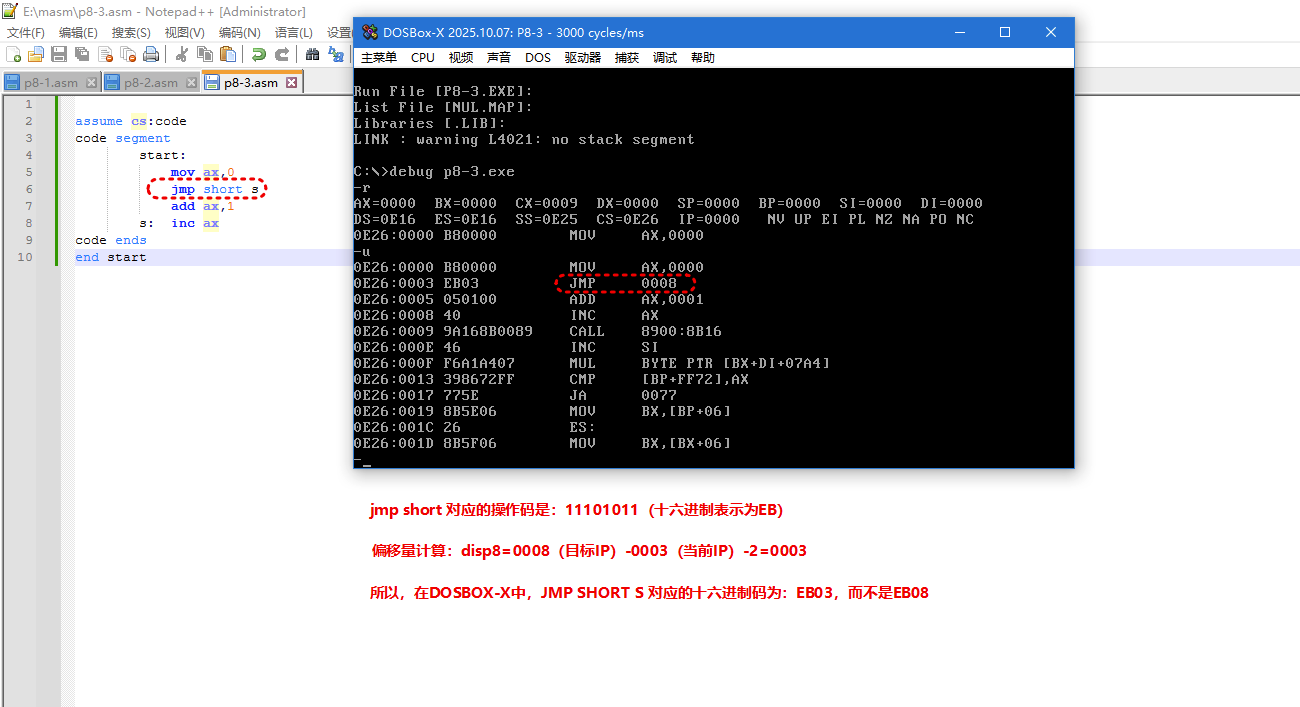

下面举例说明偏移量的计算方法
再举例验证
上述两例均验证了，jmp short s的机器指令中，如EB03/EB05，包含的是跳转到指令的相对位置，而不是转移的目标地址。

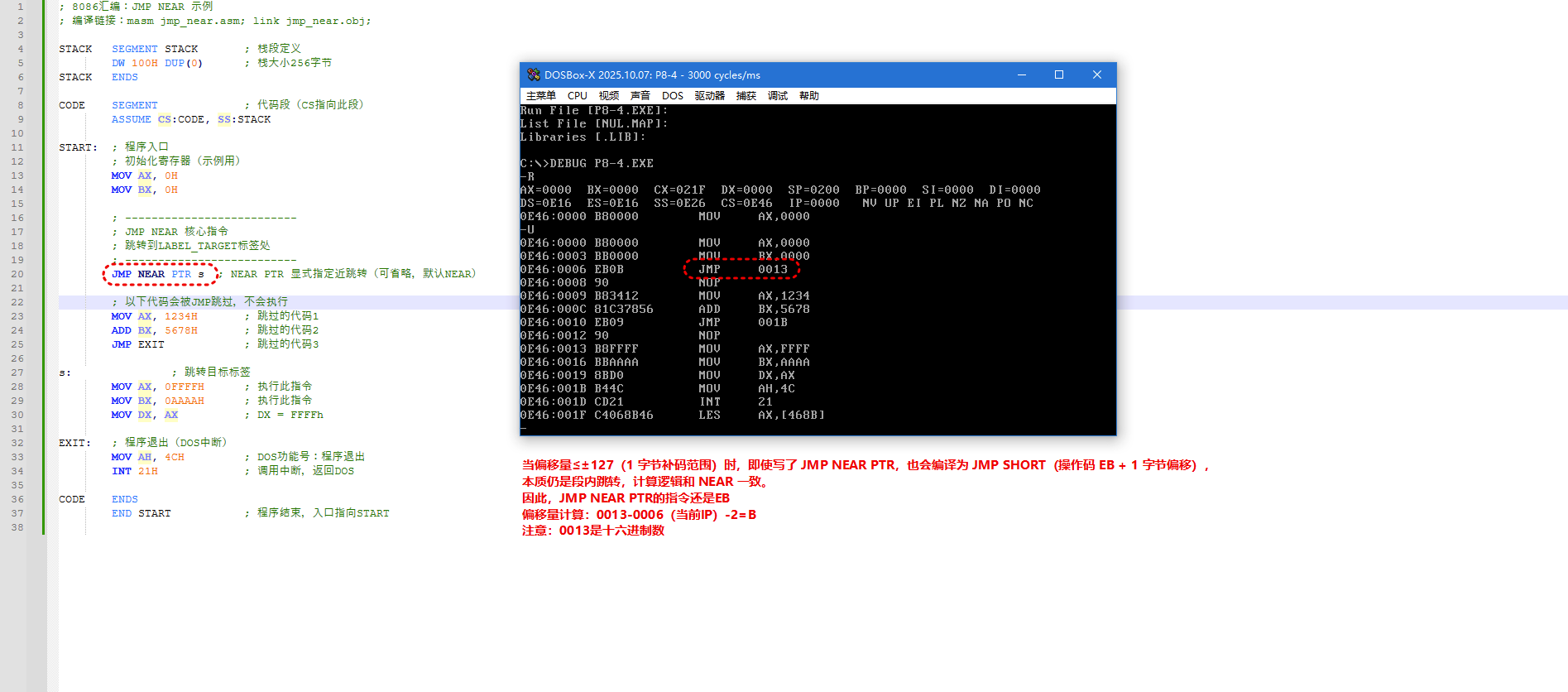

2.2 近转移（Near Jump）：范围 -32768 ~ +32767 字节
- 用途：段内长距离跳转，指令长度 3 字节；
- 编码格式：
第 1 字节（操作码） 第 2 字节（偏移低 8 位） 第 3 字节（偏移高 8 位） 11101001(E9)disp16低8位disp16高8位 - 偏移量计算：
disp16 = 目标IP - (当前IP + 3)（16 位带符号数，小端存储）。
2.3 远转移（Far Jump）:整个 1MB 地址空间（8086 的寻址范围：00000H ~ FFFFFH）

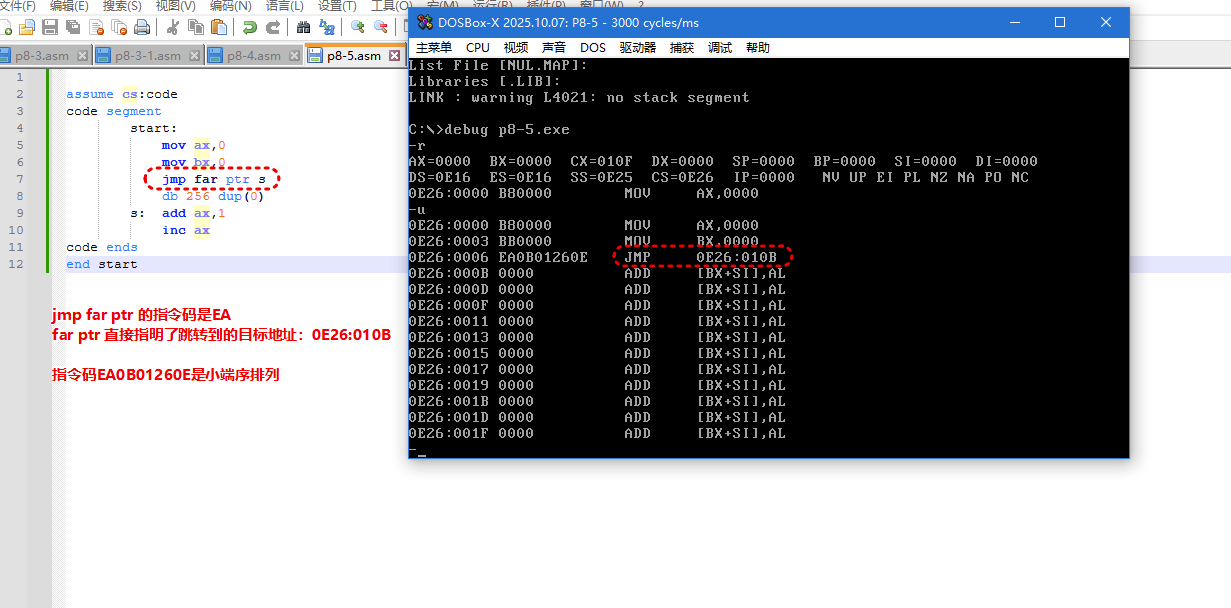

jmp far ptr 是 8086 汇编中远转移指令，属于段间转移（跨段跳转），会同时修改 CPU 的 CS（代码段寄存器）和 IP（指令指针寄存器），实现从当前代码段跳转到任意其他代码段的指令执行。
语法如下：
jmp far ptr 目标标号 ; 汇编器自动解析标号的段地址(CS)和偏移地址(IP)
; 或等价的机器码形式（手动指定段和偏移）
jmp 段地址:偏移地址 ; 如 jmp 0x1000:0x0000

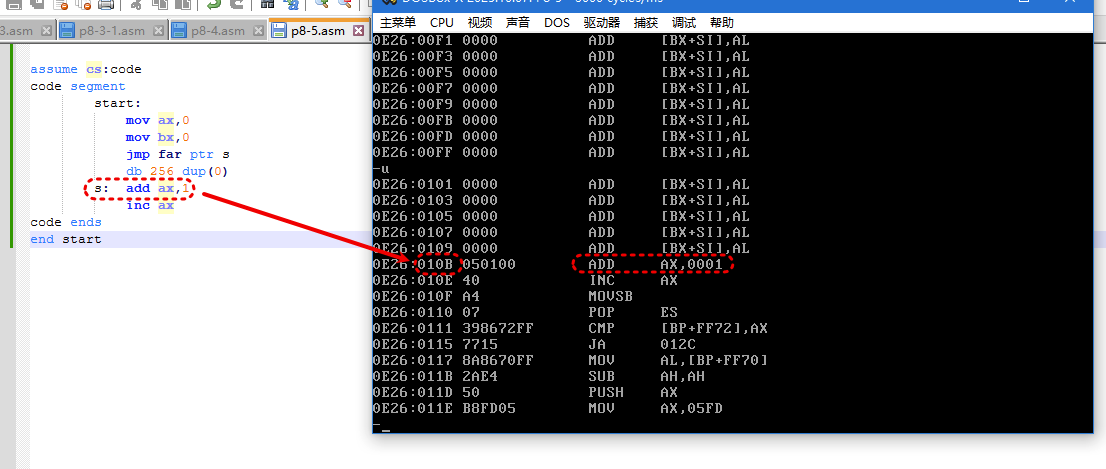

由上可见 ，far ptr 跳转所指向的0E26:010B处，就是add ax,1
| 远转移jmp far ptr 标号 | 近转移jmp near ptr 标号 |
| 段间转移 | 段内转移 |
| 直接指明了跳转到目标地址，即包含了标号的段地址CS和偏移地址IP | 指明的是相对于当前IP的转移位移，不是转移的目的地址 |
2.4 通过寄存器转移（如 JMP BX）
跳转目标 IP 从通用寄存器或内存单元获取（CS 不变）。
- 编码格式：
操作码 MOD+REG+R/M 11101101(FF)11 reg 111（MOD=11 表示寄存器，R/M=111 无效，REG 指定寄存器） - REG 编码对应寄存器：
REG 000 001 010 011 100 101 110 111 寄存器 AX CX DX BX SP BP SI DI

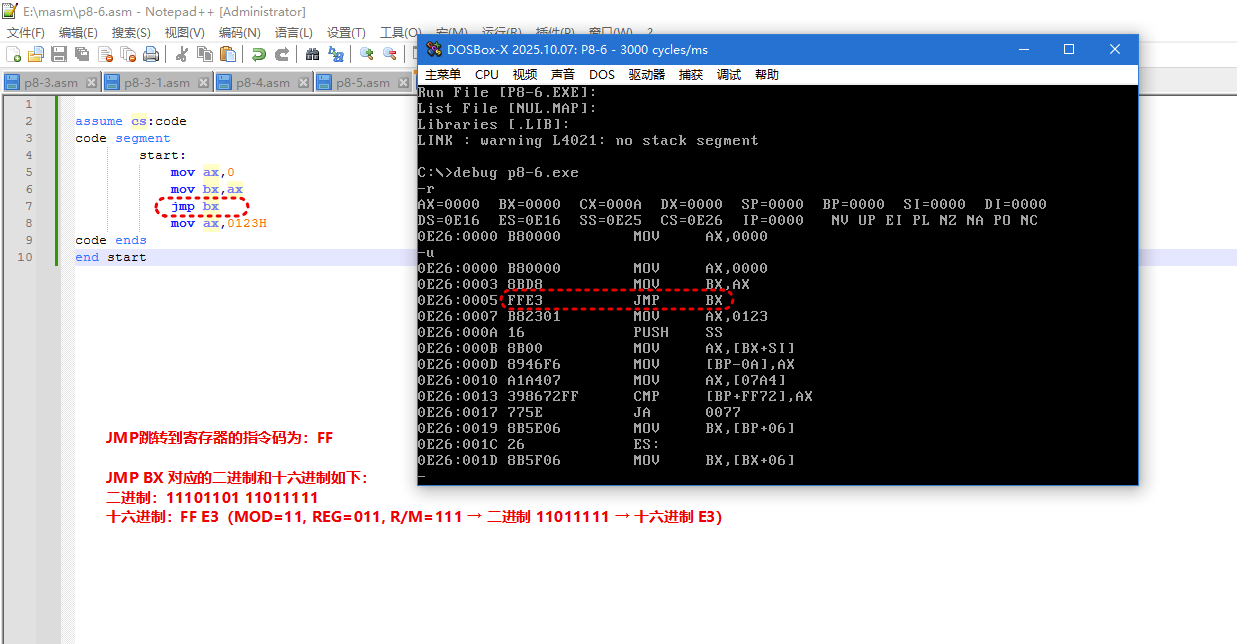

示例如下：
2.5 通过内存转移（如 JMP WORD PTR [BX]）
列举一个示例
assume cs:code
code segment
start:
mov ax,0123H
mov ds:[0],ax
jmp word ptr ds:[0]
code ends
end start解读如下：
JMP word ptr ds:[0]
这是 段内间接短跳转（仅修改 IP，不修改 CS），寻址方式为「直接内存寻址（位移量 0）+ 段超越前缀 ds」。
8086 中，该指令的机器码结构分为三部分：
| 段超越前缀 | JMP 操作码 | 内存位移量（小端存储） |
|---|---|---|
26H | FFH | 0000H（小端：00 00） |
8086 规定了不同段寄存器的超越前缀编码：
- DS：
26H - ES：
27H - SS：
36H - CS：
2EH - 这里指令显式指定
ds:[0]，因此必须加26H作为段超越前缀。
再列举一个示例：
assume cs:code
code segment
start:
mov ax,0123H
mov [bx],ax
jmp word ptr [bx]
code ends
end start8086 中，JMP 指令的机器码由操作码字节 + ModR/M 字节 组成（无位移量时仅 2 字节）
- 操作码（Opcode）：段内跳转且寻址方式为
[寄存器]时，JMP的基础操作码是FF（二进制11111111）； - ModR/M 字节：用于编码「寻址方式（Mod）」和「寄存器 / 内存操作数（R/M）」，格式为：
位 7-6 位 5-3 位 2-0 Mod Reg R/M
下面拆解ModR/M：
1. Mod 位（位 7-6）：00
Mod 字段用于表示「寻址方式是否带位移量」：
00= 无位移量（且如果 R/M 对应110则是直接寻址，否则是寄存器间接寻址）；- 此处 R/M 不是
110，因此是纯寄存器间接寻址（无 8 位 / 16 位位移量）。
2. Reg 位（位 5-3）：100
Reg 字段用于指定「指令的扩展操作码」（因基础操作码FF是通用操作码，需 Reg 字段区分具体指令）：
- 对于操作码
FF，Reg 字段的编码规则：Reg 值 对应指令 000 INC 001 DEC 010 CALL 011 CALL 100 JMP （段内跳转，word ptr） 101 JMP （段间跳转，dword ptr） 110 PUSH 111 保留 - 此处是
JMP word ptr [bx]（段内跳转），因此 Reg 字段必须为100。
3. R/M 位（位 2-0）：111
R/M 字段用于指定「内存寻址的寄存器」，结合 Mod=00时的规则：
| R/M 值 | Mod=00 时的寻址方式 |
|---|---|
| 000 | [BX+SI] |
| 001 | [BX+DI] |
| 010 | [BP+SI] |
| 011 | [BP+DI] |
| 100 | [SI] |
| 101 | [DI] |
| 110 | 直接寻址（[16 位偏移]） |
| 111 | [BX] |
- 指令中是
[BX]，因此 R/M 字段为111。
拼接 ModR/M 字节
- Mod（00） + Reg（100） + R/M（111） = 二进制
00100111= 十六进制27H。
jcxz指令
JCXZ（Jump if CX is Zero）是 8086 汇编中以 CX 寄存器为条件的短跳转指令，核心功能是：检查 CX 寄存器的值是否为 0，若为 0 则跳转到目标地址；若不为 0 则继续执行下一条指令。
一、指令基本格式
JCXZ 目标标号 ; 等价于：if (CX == 0) goto 目标标号;
- 操作数：只能是短标号（Short Label），跳转范围为当前 IP 的
-128 ~ +127字节（8 位偏移量）。 - 执行逻辑：
- 检测 CX 寄存器的内容是否为 0；
- 若
CX = 0：IP = IP + 8 位偏移量（跳转到目标标号）； - 若
CX ≠ 0：不跳转，执行下一条指令。
- 对标志位的影响：无（不修改 FLAGS 寄存器的任何标志）。

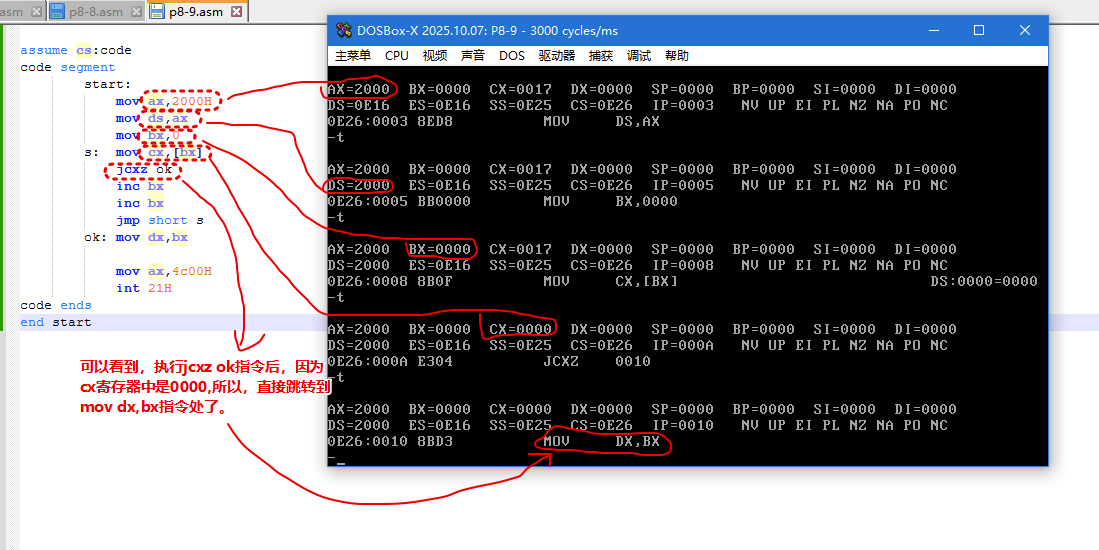

下面举例演示：
二、指令本质（机器码层面）
JCXZ 是 8086 的专用条件跳转指令，等价于以下逻辑（但效率更高）：
CMP CX, 0 ; 比较CX与0（仅影响标志位）
JE 目标标号; 若ZF=1（CX=0）则跳转
但 JCXZ 无需显式执行CMP，直接检测 CX 的值，减少指令数。
call指令
CALL 指令专用于调用子程序（过程 / 函数），核心逻辑是：
- 保存返回地址：将当前指令指针
IP（段内调用）或CS:IP（段间调用）压入栈； - 跳转至子程序入口：修改
IP（段内）或CS:IP（段间），执行子程序； - 子程序通过
RET指令弹出栈中返回地址，恢复执行流程。
| ret 指令 | retf指令 | |
| 功能 | 用栈中的数据，修改IP的内容，从而实现近转移 | 用栈中的数据，修改CS和IP的内容，从而实现远转移 |
| 相当于 | pop IP |
pop IP pop CS |
下面举例说明ret指令，并进行解释：
assume cs:code,ss:stack ; 伪指令：告知汇编器cs关联code段、ss关联stack段
stack segment ; 栈段定义（16字节，初始全0）
db 16 dup (0) ; 分配16字节空间，初始值0
stack ends
code segment ; 代码段定义
mov ax,4c00H ; 程序正常退出指令（INT 21H 4C号功能）
int 21H ; 但这段代码不会被直接执行（关键！）
start: ; 程序入口（end start 指定）
mov ax,stack ; 初始化栈段寄存器SS
mov ss,ax
mov sp,16 ; 设置栈顶指针SP=16（栈底是stack:0，栈顶初始指向stack:16）
mov ax,0 ; AX赋值0
push ax ; 将AX(0)压栈：栈中sp从16→14，stack:14~15存储0000H
mov bx,0 ; BX赋值0（无实际作用，仅占位）
ret ; 关键指令：ret = pop IP → 从栈中弹出值到IP寄存器
code ends
end start ; 汇编结束，指定程序入口为start标签
步骤 1：程序启动，CS:IP 指向start
- DOS 加载程序后，
CS指向code段基址，IP=偏移地址(start)（即mov ax,stack的偏移）。
步骤 2：初始化栈
mov ax,stack ; AX = stack段的段基址
mov ss,ax ; SS = stack段基址（栈段寄存器赋值必须通过AX中转）
mov sp,16 ; 栈顶SP=16（栈空间是stack:0~15，SP=16表示栈空）
步骤 3：压栈操作
mov ax,0 ; AX=0
push ax ; 栈操作：SP -= 2 → SP=14，将AX(0000H)存入stack:14（低字节）和stack:15（高字节）
步骤 4：ret指令改写 IP
ret指令的本质是：pop IP（从栈中弹出 2 字节到指令指针 IP）。
- 执行
ret前：栈顶（SP=14）存储的是0000H； - 执行
ret后：- SP += 2 → SP=16（栈恢复为空）；
- IP 被赋值为
0000H（从栈中弹出的值）；
步骤 5：程序跳转到code:0000H执行
IP=0000H → CS:IP指向code段偏移 0 的位置，即：
mov ax,4c00H
int 21H
这是 DOS 的程序退出中断（4C 号功能），执行后程序正常退出。
下面举例说明retf指令，并进行解释：
assume cs:code,ss:stack ; 伪指令：告知汇编器CS关联code段、SS关联stack段
stack segment ; 定义栈段（16字节，初始值全0）
db 16 dup (0) ; 分配16字节空间，每个字节初始化为0
stack ends ; 栈段结束
code segment ; 代码段开始
; 程序退出指令（先定义，后通过retf跳转执行）
mov ax,4c00H
int 21H
start: ; 程序入口（end start指定）
; 初始化栈寄存器
mov ax,stack
mov ss,ax
mov sp,16 ; 栈顶指向stack段的最高地址（栈段大小16字节，sp=16表示栈空）
mov ax,0 ; ax清零（无实际作用，可忽略）
; 压栈：为retf准备返回地址（栈中顺序：先压CS，后压IP）
push cs
push ax
mov bx,0 ; bx清零（无实际作用，可忽略）
retf ; 远返回：弹出IP→0，弹出CS→原CS（代码段）
code ends ; 代码段结束
end start ; 汇编结束，指定程序入口为start标签
核心指令执行流程（关键是retf）
retf（远返回）的执行规则：
- 从栈中弹出低 2 字节到
IP寄存器； - 从栈中弹出高 2 字节到
CS寄存器； - 程序跳转到
CS:IP指向的地址执行。
mul指令
MUL（Unsigned Multiplication，无符号乘法）是 8086 汇编中专门用于无符号数乘法的指令，支持字节、字两种操作数长度，结果会根据操作数长度自动扩展到双倍长度（字节乘法结果为字，字乘法结果为双字）。
一、格式说明
- 操作数类型：仅支持无符号整数（有符号乘法用 IMUL）；
- 隐含操作数：乘法的一个操作数固定为累加器（AL/AX），另一个为显式操作数（寄存器 / 内存）；
- 结果存储：结果自动存放在 AX（字节乘法）或 DX:AX（字乘法）中（DX 存高位，AX 存低位）；
- 标志位影响：仅影响 CF、OF（SF、ZF、AF、PF 无定义）：
- 若结果的高位部分（AH 或 DX）为 0 → CF=0、OF=0；
- 若高位部分非 0 → CF=1、OF=1（表示结果需要高位存储）。
二、指令格式与分类
MUL 指令分两种格式，对应字节和字乘法：
| 指令格式 | 操作数类型 | 乘法运算 | 结果存储 | 高位部分 |
|---|---|---|---|---|
MUL reg8/mem8 | 字节（8 位） | AX = AL × 源操作数 | AX（16 位） | AH |
MUL reg16/mem16 | 字（16 位） | DX:AX = AX × 源操作数 | DX:AX（32 位） | DX |
注：源操作数不能是立即数，只能是 8/16 位寄存器或内存单元。
三、具体示例
1. 字节乘法（8 位 × 8 位 → 16 位）
需求：计算无符号数 50（0x32） × 20（0x14），结果存 AX。
MOV AL, 50 ; AL = 0x32（被乘数）
MOV BL, 20 ; BL = 0x14（乘数）
MUL BL ; AX = AL × BL = 0x32 × 0x14 = 0x448（十进制 1000）
; 执行后：AX=0x0448（AH=0x04，AL=0x48），CF=1、OF=1（AH≠0）
2. 字乘法（16 位 × 16 位 → 32 位）
需求：计算无符号数 1000（0x03E8） × 2000（0x07D0），结果存 DX:AX。
MOV AX, 1000 ; AX = 0x03E8（被乘数）
MOV BX, 2000 ; BX = 0x07D0（乘数）
MUL BX ; DX:AX = 0x03E8 × 0x07D0 = 0x000186A0（十进制 2000000）
; 执行后：DX=0x0001，AX=0x86A0，CF=1、OF=1（DX≠0）
3. 内存操作数示例
需求：计算内存单元 NUM_BYTE（8 位）与 AL 的乘积：
NUM_BYTE DB 30 ; 定义字节变量，值为30
...
MOV AL, 15 ; AL=15
MUL NUM_BYTE ; AX = 15 × 30 = 450（0x01C2），AH=0x01，AL=0xC2
