关于Alignment和LineAlignment的水平和垂直对齐

在学习《C# Windows程序设计》时，第9章P389页，StringAlignmentPoint.cs产生的基于客户中心为坐标点，Near、Center、Far这三者的组合与客户中心坐标点的关系不是很理解。

通过实践学习，对于基于某个坐标点的Near、Center、Far三者的组合位置有了初步理解。

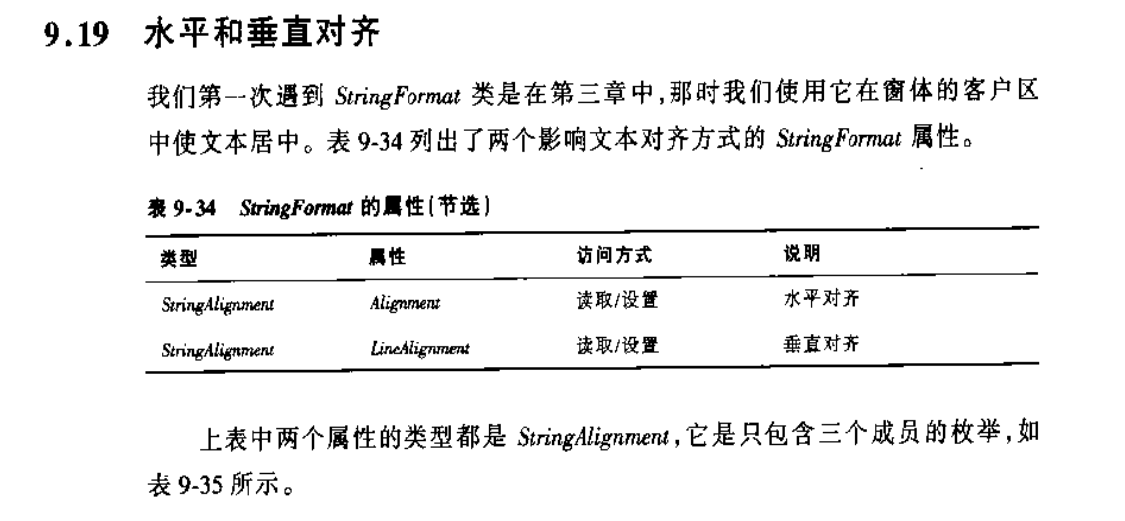

首先了解一下，Alignment属性是水平对齐；LineAlignment属性是垂直对齐。

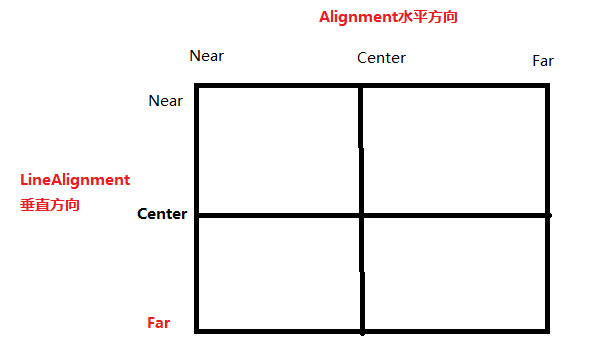

Near / Center/Far是三个枚举类型，与Alignment和LineAlignment的对应关系如下：





我们将Alignment和LineAlignment的Near,Center,Far看成自由坐标系上横轴和纵轴的点，三个枚举值的组合的交点就是自由坐标系的基点，所有文本书写范围均在“田”字网格中，且以紧紧靠近基点进行文本排列。

 举例如下：

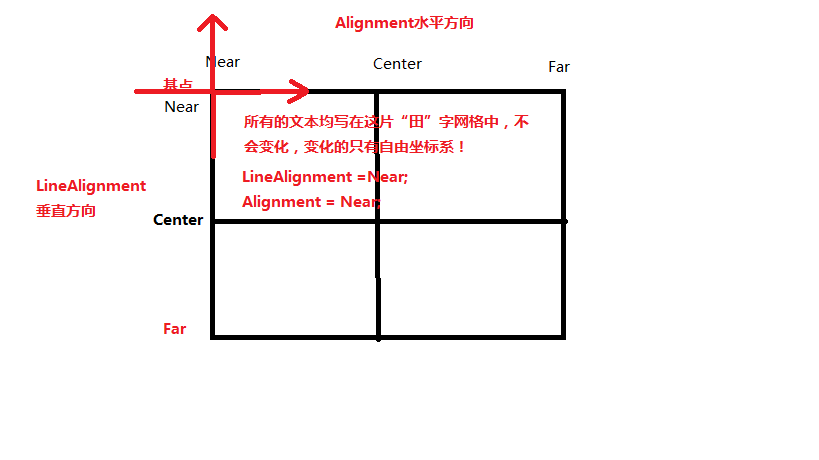

一、Alignment的Near与LineAlignment的Near组合，依据横轴是Near，纵轴是Near，两者交会产生的自由坐标系如下

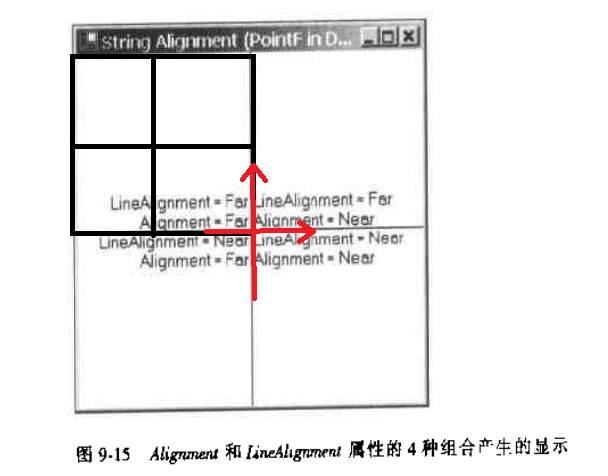

图中的基点就是“客户中心坐标点”，将上述图片中的基点“平移”至“客户中心坐标点”，就会产生书籍中程序所展示的内容

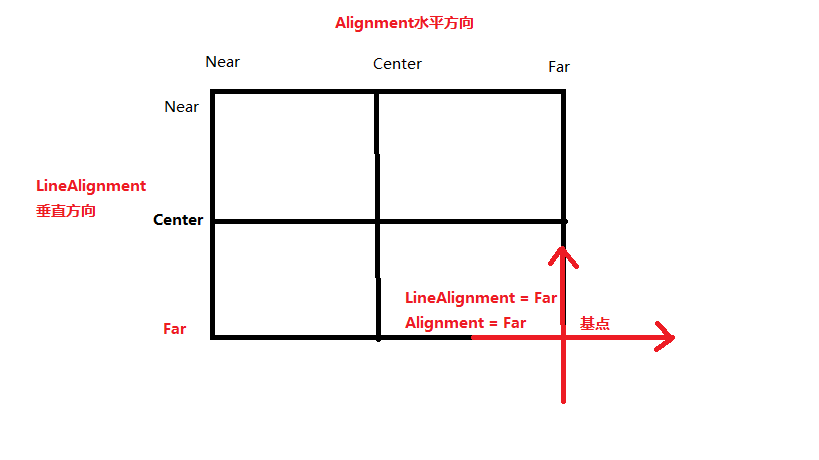

 二、Alignment的Far与LineAlignment的Far组合，依据横轴是Far，纵轴是Far，两者交会产生的自由坐标系如下

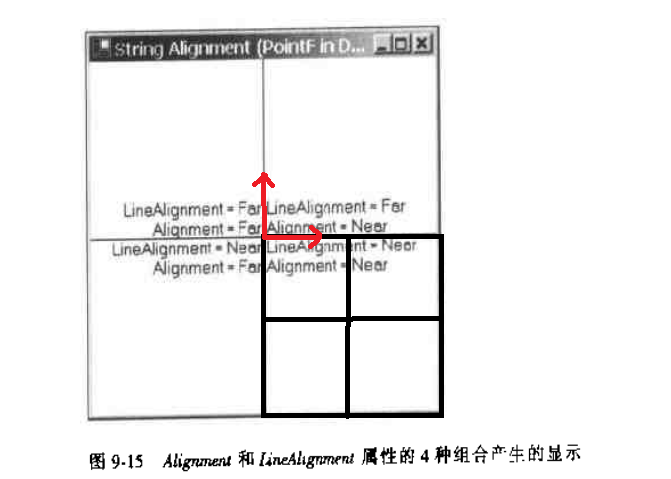

图中的基点就是“客户中心坐标点”，将上述图片中的基点“平移”至“客户中心坐标点”，就会产生书籍中程序所展示的内容

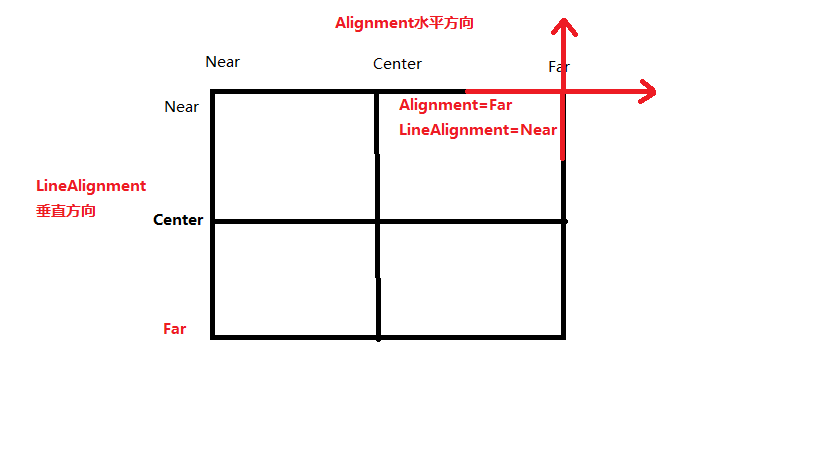

 三、Alignment的Far与LineAlignment的Near组合，依据横轴是Far，纵轴是Near，两者交会产生的自由坐标系如下

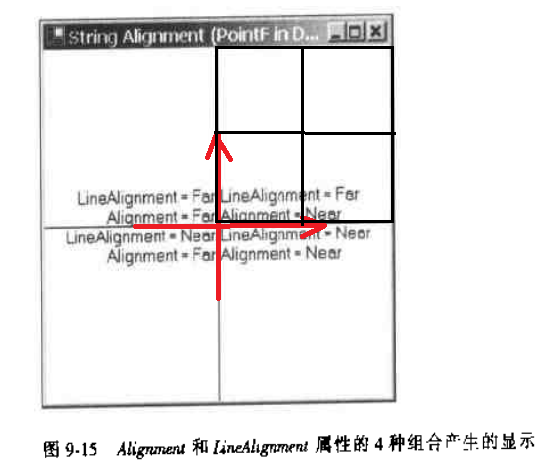

图中的基点就是“客户中心坐标点”，将上述图片中的基点“平移”至“客户中心坐标点”，就会产生书籍中程序所展示的内容

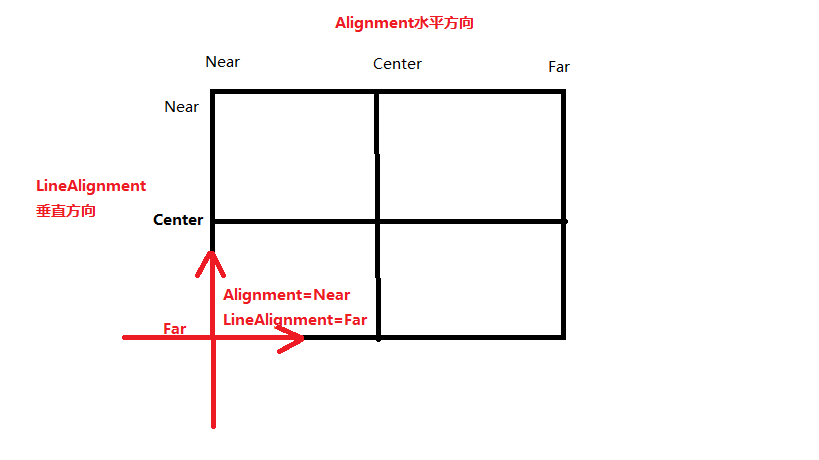

四、Alignment的Near与LineAlignment的Far组合，依据横轴是Near，纵轴是Far，两者交会产生的自由坐标系如下

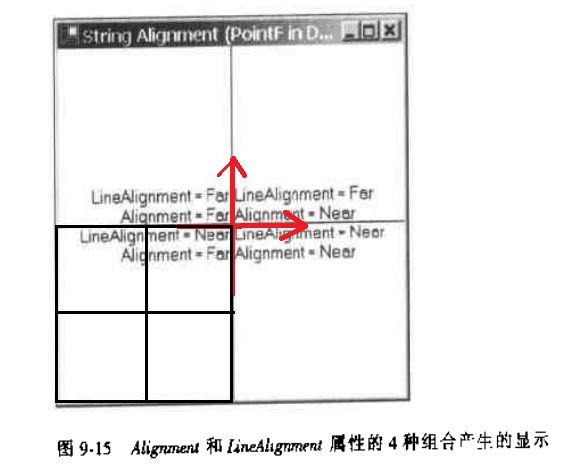

图中的基点就是“客户中心坐标点”，将上述图片中的基点“平移”至“客户中心坐标点”，就会产生书籍中程序所展示的内容
