uml图和数据流图

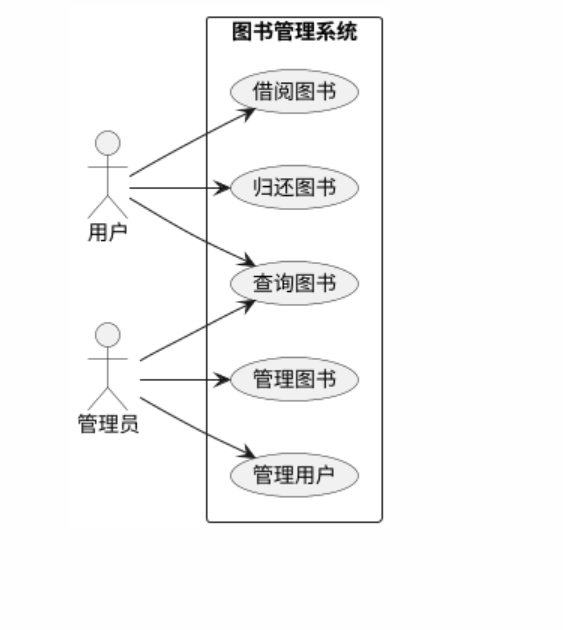

用例图：系统功能与用户交互的蓝图​
定义与元素​
用例图作为 UML 中的重要图形，是描述系统功能与外部用户（参与者）之间交互关系的有力工具 。它如同系统的导航图，清晰呈现系统所提供的功能以及用户如何与这些功能进行交互，是系统设计的重要依据 。​
用例图主要由三个关键元素构成。参与者（Actor）是系统外部与系统交互的角色，它可以是人，比如电商系统中的顾客、管理员；也可以是其他系统，如电商系统与支付系统交互时，支付系统就是参与者；甚至可以是时间，例如定时任务触发系统执行某些操作时，时间就充当了参与者 。参与者代表了与系统进行交互的外部实体，是系统功能的启动者或接收者 。​
用例（Use Case）则是系统提供的功能单元，是对系统行为的抽象描述。以电商系统为例，“下单”“支付”“查询订单” 等都是典型的用例 。每个用例都有明确的目标，用于满足参与者的特定需求，是系统为参与者提供价值的具体体现 。​
系统边界（System Boundary）定义了系统的范围，明确区分了系统内部和外部 。在图形表示中，系统边界通常用一个矩形框表示，将系统内的用例包含其中，而参与者则位于边界之外 。系统边界的存在使得系统的范围一目了然，有助于确定系统的职责和功能界限 。​
用途与特点​
用例图在软件开发过程中具有多方面的重要用途 。在需求分析和收集阶段，它能够帮助开发团队与用户进行有效的沟通，通过可视化的方式展示系统功能，让用户更容易理解系统的预期行为，从而准确地提出需求 。在定义系统功能范围时，用例图能够清晰地界定系统所包含的功能，避免功能的遗漏或冗余 。在与用户沟通系统需求时，用例图作为一种直观的工具，能够降低沟通成本，确保双方对系统需求的理解一致 。​
用例图具有独特的特点 。它从用户角度描述系统功能，以参与者的需求和操作为出发点，使得系统功能更加贴近用户实际使用场景 。用例图不涉及系统内部实现细节，关注的是系统对外提供的功能和服务，这使得它更易于非技术人员理解 。无论是业务人员、客户还是开发团队中的测试人员等，都能够通过用例图快速了解系统的功能和使用方式 。

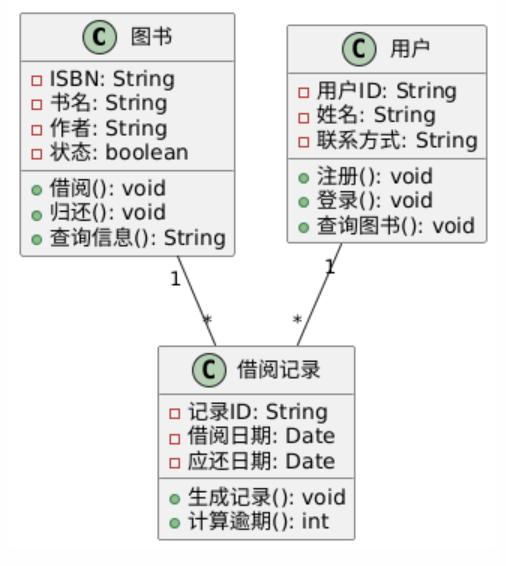

类图：系统静态结构的基石​
定义与元素​
类图在 UML 中扮演着极为重要的角色，是展示系统中类的静态结构及其相互关系的关键工具 。它深入揭示了系统的内部构成，就像建筑蓝图对于建筑一样，为软件开发提供了坚实的基础 。​
类是类图的核心元素，它是对现实世界中事物的抽象，包含属性（字段）和方法（操作） 。以电商系统中的 “商品” 类为例，属性可能包括商品名称、价格、库存数量等，用于描述商品的特征；方法可能有添加商品、修改商品信息、查询商品库存等，用于定义对商品进行的操作 。在类图中，类通常用一个矩形框表示，分为三个部分，顶部是类名，中间是属性，底部是方法 。​
类之间的关系丰富多样，包括关联、聚合、组合、继承、依赖等 。关联关系（Association）表示两个类之间存在某种稳定的联系，如 “学生” 类和 “课程” 类之间的关联，一个学生可以选修多门课程，一门课程也可以有多个学生选修 。聚合关系（Aggregation）是一种整体与部分的关系，部分可以脱离整体而独立存在，例如 “电脑” 类和 “硬盘” 类，硬盘是电脑的一部分，但硬盘可以从电脑中拆卸出来，单独存在 。组合关系（Composition）同样是整体与部分的关系，但部分与整体的生命周期紧密相连，不可分割，比如 “人体” 类和 “心脏” 类，心脏是人体不可或缺的部分，人体不存在，心脏也就失去了其在人体中的意义 。继承关系（Inheritance）体现了类之间的层次结构，子类可以继承父类的属性和方法，例如 “智能手机” 类继承自 “手机” 类，智能手机不仅具有手机的基本通话、短信等功能，还拥有更强大的智能操作系统、高清摄像头等独特属性和方法 。依赖关系（Dependency）则表示一个类的变化会影响到另一个类，例如 “订单” 类依赖于 “商品” 类，当商品的价格、库存等信息发生变化时，订单的相关计算和处理也会受到影响 。​
用途与特点​
类图在软件开发过程中具有广泛而重要的用途 。在系统静态结构设计阶段，它为开发团队提供了清晰的思路，帮助确定系统中需要哪些类，以及这些类之间的关系，从而构建出合理的系统架构 。在数据库设计中，类图是基础，通过将类及其关系映射到数据库表和表之间的关系，可以实现数据的有效存储和管理 。在代码生成阶段，类图为开发人员提供了直接的依据，开发人员可以根据类图中的定义快速生成类的框架代码，提高开发效率 。​
类图具有显著的特点 。它直接反映了系统的核心数据结构，将系统中的关键元素和它们之间的关系直观地呈现出来，使开发人员能够快速把握系统的本质 。类图是面向对象设计的核心，体现了面向对象编程的思想，通过类的封装、继承和多态等特性，实现代码的复用和可维护性 。类图可以直接映射到编程语言，无论是 Java、C# 还是 Python 等，开发人员都可以根据类图的设计轻松编写对应的代码，这使得类图在软件开发中具有极高的实用性 。

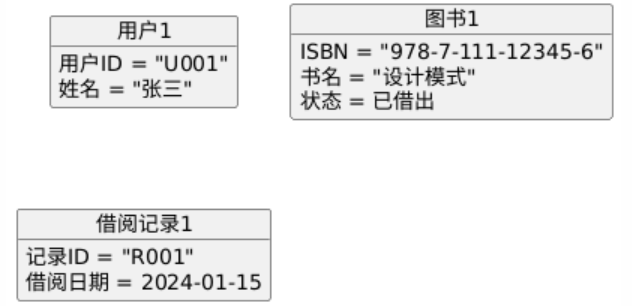

对象图：类图的运行时 “快照”​
定义与元素​
对象图是类图的实例化呈现，犹如类图在特定时刻拍摄的一张 “快照”，生动地展示了系统在某一特定瞬间对象的状态以及它们之间的关系 。在软件开发中，对象图是理解系统动态行为和数据交互的重要工具，它将类图中的抽象概念转化为具体的实例，让开发人员能够直观地看到系统在运行时的实际情况 。​
对象图主要由两个关键元素构成 。对象是类的具体实例，包含了具体的属性值 。在电商系统中，“商品” 类可能会有具体的对象 “华为手机 P50”，其属性值可能为：名称 “华为手机 P50”，价格 4999 元，库存数量 100 等 。每个对象都有其独特的标识，以便在系统中进行区分和识别 。在对象图中，对象通常用一个矩形框表示，对象名在前，类名在后，中间用冒号隔开，属性值列在下方 。​
链接则是对象之间的连接，体现了对象之间的关系 。这种关系与类图中的关联关系相对应，但更加具体 。例如，在电商系统中，“顾客” 对象和 “订单” 对象之间可能存在链接，表示某个顾客下了某个订单 。链接在对象图中用直线表示，连接相关的对象，使对象之间的关系一目了然 。​
用途与特点​
对象图在软件开发过程中具有重要的用途 。在验证类图的正确性方面，它能够通过展示具体的对象实例和关系，帮助开发人员检查类图的设计是否符合实际需求，是否存在逻辑错误或不合理的关系 。在展示系统在特定时刻的状态时，对象图能够让开发人员直观地了解系统中各个对象的当前状态和它们之间的交互情况，有助于调试和优化系统 。当系统出现问题时，开发人员可以通过查看对象图，快速定位问题所在，分析对象之间的关系是否正确，属性值是否合理等 。在理解复杂对象关系方面，对于一些涉及多个对象交互的复杂业务场景，对象图能够清晰地呈现对象之间的关系和协作方式，帮助开发人员更好地理解系统的工作原理 。​
对象图具有鲜明的特点 。它是类图的 “快照”，这意味着它只反映了系统在某一特定时刻的状态，随着时间的推移和系统的运行，对象的状态和关系可能会发生变化 。对象图显示的是运行时的具体状态，它将抽象的类图转化为具体的实例，让开发人员能够看到实际的对象和它们的属性值，以及对象之间的具体连接 。这种具体性使得对象图在调试和分析系统时非常有用，能够帮助开发人员快速发现问题和解决问题 。对象图有助于理解复杂对象关系，它以直观的方式展示了对象之间的关系，无论是简单的一对一关系，还是复杂的一对多、多对多关系，都能在对象图中清晰地呈现出来，从而帮助开发人员更好地把握系统的结构和行为 。
​
序列图：对象交互的时间之旅​
定义与元素​
序列图是一种强调时间顺序的对象交互图，它以可视化的方式展示了对象之间消息传递的时间序列，如同一场按时间顺序展开的精彩演出，每个对象在特定的时间点上扮演着各自的角色，通过消息的传递进行互动 。在软件开发中，序列图是理解系统动态行为的重要工具，它能够帮助开发人员深入了解系统中各个对象是如何协同工作以完成特定任务的 。​
序列图主要由三个关键元素构成 。生命线（Lifeline）是对象的生存周期在序列图中的直观体现，它用一条垂直的虚线表示，从对象出现的时刻开始，一直延伸到对象消失的时刻 。在电商系统的订单处理过程中，“订单” 对象的生命线从订单创建时开始，到订单完成或取消时结束，贯穿了整个订单处理流程 。生命线的存在使得我们能够清晰地看到每个对象在系统中的存在时间和活动范围 。​
激活条（Activation Bar）表示方法执行的时间段，它在生命线上以一个窄长的矩形呈现 。当对象接收到消息并执行相应的方法时，激活条就会出现，矩形的高度表示方法执行的时间长度 。在电商系统中，当 “订单” 对象接收到 “支付” 消息并调用支付方法时，“订单” 对象的生命线上就会出现激活条，显示支付方法正在执行，直到支付完成，激活条结束 。激活条的展示让我们能够直观地了解对象在不同时间段内的活动状态和方法执行情况 。​
消息（Message）是对象间通信的载体，它以箭头的形式表示，箭头的方向指示了消息的传递方向，从发送对象指向接收对象 。消息可以是同步的，也可以是异步的 。同步消息（Synchronous Message）表示发送对象在发送消息后，会等待接收对象处理完消息并返回结果，在这段时间内，发送对象处于阻塞状态，无法进行其他操作 。例如，在电商系统中，“顾客” 对象向 “订单” 对象发送 “下单” 消息，“订单” 对象接收到消息后进行一系列的处理，如库存检查、价格计算等，处理完成后返回下单结果给 “顾客” 对象，在这个过程中，“顾客” 对象会等待 “订单” 对象的处理结果 。异步消息（Asynchronous Message）则表示发送对象在发送消息后，不会等待接收对象的处理结果，而是继续执行自己的其他操作，接收对象在接收到消息后会在合适的时间进行处理 。比如，在电商系统中，“订单” 对象向 “物流系统” 发送 “发货通知” 消息，“订单” 对象发送消息后就可以继续处理其他业务，而 “物流系统” 会在收到消息后安排发货，不需要立即回复 “订单” 对象 。消息的类型和传递方式丰富多样，它们共同构成了对象之间复杂而有序的交互网络 。​
用途与特点​
序列图在软件开发过程中具有多方面的重要用途 。在详细描述用例的执行流程方面，它能够将用例中各个对象之间的交互步骤按照时间顺序清晰地呈现出来，使开发人员能够全面、深入地理解用例的实现细节，从而更好地进行系统设计和编码实现 。以电商系统的 “购物车结算” 用例为例，序列图可以展示 “顾客” 对象如何选择商品、添加到购物车，“购物车” 对象如何计算商品总价，“顾客” 对象如何选择支付方式，“支付系统” 对象如何进行支付处理等一系列操作的时间顺序和消息传递过程，帮助开发人员准确把握用例的执行逻辑 。​
在分析对象间的协作关系时，序列图能够直观地展示不同对象之间是如何通过消息传递进行协作的，哪些对象参与了特定的业务流程，以及它们之间的交互方式和依赖关系 。这有助于开发人员识别系统中的关键对象和核心业务逻辑，优化系统的架构设计，提高系统的可维护性和可扩展性 。在电商系统中，通过序列图可以清晰地看到 “商品” 对象、“购物车” 对象、“订单” 对象、“支付系统” 对象等在购物流程中的协作关系，当需要对某个环节进行修改或优化时，开发人员可以根据序列图快速定位相关对象和交互逻辑 。​
在识别方法调用顺序方面，序列图能够精确地显示对象之间方法调用的先后顺序，帮助开发人员理清系统的执行路径，排查代码中的错误和潜在问题 。当系统出现故障或异常时，开发人员可以通过查看序列图，分析方法调用顺序是否正确，是否存在遗漏或错误的消息传递，从而快速定位问题所在并进行修复 。​
序列图具有鲜明的特点 。它强调时间顺序，将对象之间的交互按照时间的先后顺序进行排列，使得系统的动态行为一目了然 。通过观察序列图，开发人员可以清晰地看到每个对象在不同时间点上的操作和消息传递情况，如同观看一部时间轴清晰的电影，能够准确把握系统的运行节奏 。​
序列图清晰展示了方法调用链，将对象之间的方法调用关系以图形化的方式呈现出来，使开发人员能够轻松地追踪方法的调用路径和参数传递过程 。这对于理解复杂的业务逻辑和调试代码非常有帮助，开发人员可以根据序列图快速定位到某个方法的调用源头和被调用的对象，从而更好地进行代码分析和优化 。​
序列图特别适合分析复杂业务流程，对于那些涉及多个对象、多个步骤和复杂逻辑的业务场景，序列图能够将其分解为一个个清晰的交互步骤，展现出各个对象之间的协作关系和消息传递路径，帮助开发人员梳理业务流程，发现潜在的问题和优化点 。在电商系统的订单处理、物流配送等复杂业务流程中，序列图能够发挥重要作用，使开发人员能够全面、深入地理解业务流程，为系统的设计和优化提供有力支持 。
协作图：对象结构关系的纽带​
定义与元素​
协作图是 UML 中一种用于描述对象之间交互行为的动态图，它从独特的视角展现了系统中对象之间的协作关系 。与序列图不同，协作图更侧重于强调对象之间的结构关系，以及它们在交互过程中的组织方式 。在软件开发过程中，协作图是理解系统动态行为和对象协作模式的重要工具，它能够帮助开发人员深入了解系统中各个对象是如何协同工作以完成特定任务的 。​
协作图主要由三个关键元素构成 。对象是协作图的基本单元，它代表了系统中的某个实体，是类的具体实例 。在电商系统中，“顾客” 对象、“购物车” 对象、“商品” 对象等都是具体的实例，它们在系统中扮演着不同的角色，拥有各自的属性和行为 。在协作图中，对象通常用一个矩形框表示，框内包含对象的名称和类名，中间用冒号隔开，例如 “顾客：Customer” 。​
链接是对象之间的关系体现，它用一条直线连接两个对象，表示对象之间存在某种联系 。这种联系可以是静态的关联关系，也可以是在交互过程中临时建立的连接 。在电商系统中，“顾客” 对象和 “购物车” 对象之间的链接表示顾客拥有购物车，他们之间存在着关联关系 。链接在协作图中不仅展示了对象之间的结构关系，还为消息的传递提供了路径 。​
消息是对象之间交互的载体，它表示一个对象向另一个对象发送的信息或请求 。消息通常用带箭头的直线表示，箭头上标注消息的名称和参数 。在电商系统中，当顾客将商品添加到购物车时，“顾客” 对象会向 “购物车” 对象发送 “添加商品” 消息，并传递商品的相关信息作为参数 。消息的传递体现了对象之间的协作过程，是实现系统功能的关键 。​
用途与特点​
协作图在软件开发过程中具有重要的用途 。在分析对象间的结构关系方面，它能够清晰地展示不同对象之间的连接方式和依赖关系，帮助开发人员识别系统中的关键对象和核心业务逻辑 。在电商系统中，通过协作图可以直观地看到 “顾客”“购物车”“商品”“订单”“支付系统” 等对象之间的关系，了解它们在购物流程中的协作方式，从而更好地进行系统设计和优化 。​
在展示对象协作模式方面，协作图能够详细地描述对象之间如何通过消息传递进行协作，以及协作过程中各个对象的职责和行为 。这有助于开发人员理解系统的工作原理，发现潜在的问题和优化点 。在电商系统的订单处理过程中，协作图可以展示 “订单” 对象如何与 “顾客” 对象、“商品” 对象、“支付系统” 对象等进行协作，完成订单的创建、支付、发货等操作，使开发人员能够全面掌握订单处理的流程和逻辑 。​
在验证对象关系的完整性方面，协作图可以通过展示对象之间的链接和消息传递，检查对象关系是否符合业务需求，是否存在遗漏或错误的关系 。当发现对象之间的关系不合理或不完整时，开发人员可以及时进行调整和改进，确保系统的稳定性和可靠性 。​
协作图具有独特的特点 。它强调对象组织结构，将对象之间的结构关系作为重点展示内容，使开发人员能够快速了解系统中各个对象的位置和相互关系 。这种对组织结构的强调有助于从整体上把握系统的架构，为系统设计和维护提供有力支持 。​
协作图中的消息用序号表示顺序，通过给消息编号，可以清晰地展示消息传递的先后顺序，从而体现出对象之间的交互逻辑 。这种方式虽然不像序列图那样严格按照时间顺序展示，但也能够让开发人员了解交互过程的大致流程，对于理解系统的动态行为有很大帮助 。​
协作图与序列图信息等价但视角不同 。它们都用于描述对象之间的交互行为，但序列图更强调时间顺序，通过时间轴来展示对象之间的消息传递顺序；而协作图更注重对象之间的结构关系，通过对象和链接的布局来展示对象之间的协作关系 。在实际应用中，开发人员可以根据具体需求选择使用协作图或序列图，或者结合使用两者，以全面了解系统的动态行为 。

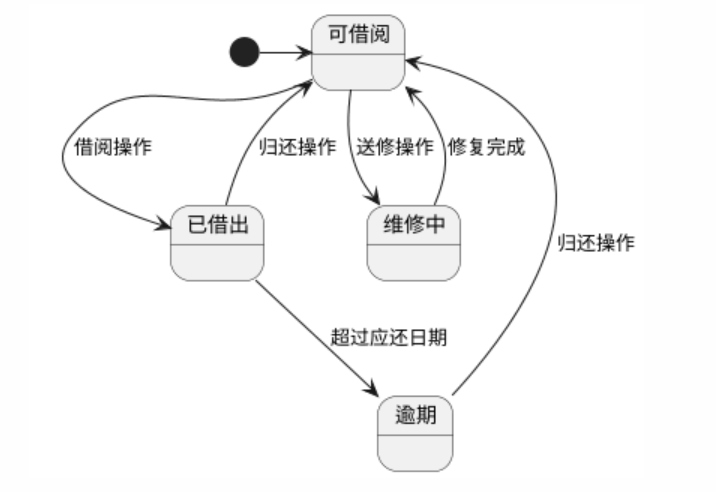

状态图：对象生命周期的状态变迁​
定义与元素​
状态图是 UML 中用于描述对象在其生命周期内状态变化的重要工具 。它以直观的图形方式展示了对象在不同状态之间的转换过程，以及触发这些转换的条件和事件 。状态图就像是对象的生命轨迹图，记录了对象从诞生到消亡过程中所经历的各种状态变化 。​
状态图主要由三个关键元素构成 。状态是对象在生命周期中的状况，它代表了对象在某一时刻的属性和行为特征 。以电商系统中的 “订单” 对象为例，它可能具有 “待支付”“已支付”“已发货”“已完成” 等不同状态 。每个状态都有其特定的含义和对应的操作，“待支付” 状态下可以进行支付操作，“已发货” 状态下则可以查询物流信息 。在状态图中，状态通常用一个带圆角的矩形表示，矩形内标注状态的名称 。​
转移是状态之间的转换，它表示对象从一个状态转变到另一个状态的过程 。转移通常由事件触发，当订单对象接收到 “支付成功” 的事件时，就会从 “待支付” 状态转移到 “已支付” 状态 。转移在状态图中用带箭头的直线表示，箭头从源状态指向目标状态，箭头上标注触发转移的事件以及可能的条件 。​
事件是触发状态转移的条件，它可以是外部的用户操作，也可以是系统内部的消息或时间变化 。在电商系统中，用户点击 “支付” 按钮就是一个外部事件，它会触发订单状态的转移；系统定时检查订单超时则是一个内部事件，当订单超过一定时间未支付时，会触发订单状态从 “待支付” 转移到 “已取消” 。事件是状态图中驱动状态变化的关键因素，它使得对象能够根据不同的情况做出相应的反应 。​
用途与特点​
状态图在软件开发过程中具有重要的用途 。它能够清晰地描述对象的生命周期行为，通过展示对象在不同状态下的转换过程，帮助开发人员全面理解对象的行为逻辑 。在电商系统中，通过状态图可以直观地看到订单从创建到完成的整个流程，以及在各个阶段可能出现的状态变化和对应的操作 。​
状态图对于复杂对象的状态管理非常有帮助 。当对象具有多个状态和复杂的状态转换逻辑时，状态图能够将这些信息以可视化的方式呈现出来，使开发人员更容易把握对象的状态变化规律，从而更好地进行系统设计和实现 。在一些实时系统和状态机设计中，状态图更是不可或缺的工具，它能够准确地描述系统的状态变化和事件响应机制，确保系统的稳定性和可靠性 。​
状态图具有独特的特点 。它关注单个对象的状态变化，将焦点集中在一个对象上，深入分析该对象在不同情况下的状态转换和行为表现 。这种聚焦方式使得状态图能够更加细致地描述对象的行为，为开发人员提供详细的信息 。​
状态图适合有明确状态转换的对象，对于那些状态清晰、转换条件明确的对象，状态图能够发挥其最大的优势，清晰地展示对象的状态变迁过程 。在 GUI 控件的设计中，按钮可能有 “未点击”“点击中”“已点击” 等状态，通过状态图可以很容易地描述按钮在不同用户操作下的状态变化 。状态图也常用于工作流的设计，能够清晰地展示工作流程中各个环节的状态转换和条件，帮助开发人员优化工作流程，提高工作效率 。
活动图：系统流程的动态画卷​
定义与元素​
活动图是描述系统活动流程和工作流的图形工具，它与流程图极为相似，但在功能和表达上更为强大 。活动图以直观的方式展示了系统中从一个活动到另一个活动的执行顺序，以及活动之间的控制流和数据流，为软件开发人员和业务人员提供了一个清晰的系统动态行为视图 。​
活动图的主要元素丰富多样 。活动是执行的任务或操作，是活动图的基本组成单元 。在电商系统的订单处理流程中，“创建订单”“支付订单”“发货” 等都是具体的活动 。每个活动都有明确的目标和执行步骤，它们之间通过控制流相互连接，形成了完整的业务流程 。在活动图中，活动通常用一个圆角矩形表示，矩形内标注活动的名称，以便清晰识别 。​
决策点是活动图中的重要元素，它用于表示分支判断 。当系统执行到决策点时，会根据特定的条件进行判断，然后选择不同的路径继续执行 。在电商系统中，当订单支付完成后，会根据库存情况进行判断：如果库存充足，则进入 “发货” 活动；如果库存不足，则进入 “通知供应商补货” 活动 。决策点在活动图中通常用一个菱形表示，从菱形引出多条带有条件标注的箭头线，表示不同的分支路径 。​
并行处理是活动图的一个强大功能，它通过同步条来实现 。同步条是一条粗横线，当流程执行到同步条时，会同时启动多个并行的活动 。在电商系统中，当用户下单后，系统可以同时进行库存检查和订单信息记录这两个活动，提高处理效率 。并行处理使得活动图能够准确地描述系统中复杂的并发行为，展现出系统的高效性和灵活性 。​
泳道是活动图中用于区分不同责任区域的元素 。它将活动按照不同的参与者或部门进行划分，每个泳道代表一个特定的责任区域 。在电商系统中，“用户” 泳道中可能包含 “浏览商品”“添加商品到购物车”“下单” 等活动；“商家” 泳道中可能包含 “处理订单”“发货” 等活动；“支付系统” 泳道中则包含 “接收支付请求”“处理支付”“返回支付结果” 等活动 。泳道的存在使得活动图更加清晰明了，便于理解各个参与者在业务流程中的角色和职责 。​
用途与特点​
活动图在软件开发和业务流程管理中具有广泛而重要的用途 。在业务流程建模方面，它能够将复杂的业务流程以图形化的方式呈现出来，帮助业务人员梳理业务逻辑，发现潜在的问题和优化点 。通过活动图，业务人员可以直观地看到业务流程中各个活动的顺序、条件分支和并行处理情况，从而对业务流程进行全面的分析和改进 。​
在工作流设计中，活动图为开发人员提供了详细的设计蓝图 。开发人员可以根据活动图中的描述，准确地实现系统的工作流，确保系统的功能符合业务需求 。活动图还可以用于并行处理分析，帮助开发人员理解系统中并发活动的执行顺序和相互关系，从而优化系统的性能 。在多线程编程中，活动图可以清晰地展示各个线程的执行流程和同步点，帮助开发人员避免线程冲突和死锁等问题 。​
活动图具有鲜明的特点 。它强调控制流和数据流，将系统中活动的执行顺序和数据的流动方向作为重点展示内容 。通过活动图，开发人员可以清晰地看到系统中各个活动是如何被触发和执行的，以及数据在不同活动之间是如何传递和处理的 。这对于理解系统的工作原理和进行系统调试非常有帮助 。​
活动图支持并行活动描述，能够准确地展示系统中并发执行的活动 。在现代软件开发中，很多系统都需要处理并发任务，活动图的并行处理功能使得开发人员能够更好地设计和实现这些系统 。通过同步条和并行活动的表示，活动图可以清晰地展示并发活动之间的关系和协调方式，帮助开发人员优化系统的性能和响应速度 。​
活动图非常适合业务流程分析，它以直观易懂的方式呈现了业务流程的全貌 。无论是业务人员还是开发人员，都可以通过活动图快速了解业务流程的细节和逻辑，从而进行有效的沟通和协作 。在业务流程改进和系统优化过程中，活动图可以作为重要的参考工具，帮助团队成员达成共识，制定合理的改进方案 。

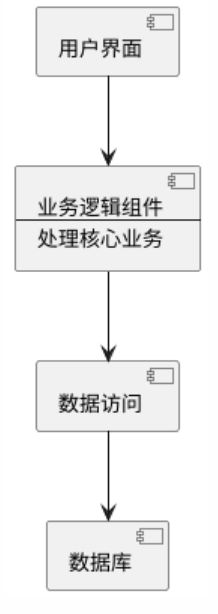

组件图：系统物理结构的剖析​
定义与元素​
组件图在 UML 中占据着重要的地位，它是描述系统物理组件结构及依赖关系的有力工具 。通过组件图，我们能够清晰地看到系统在物理层面是如何构成的，各个组件之间又是怎样相互协作的 。​
组件图的主要元素包括组件、接口和依赖关系 。组件是可替换的系统部件，它是系统功能的具体实现单元，通常对应着实际的代码模块、库文件、可执行文件等 。以电商系统为例，用户界面组件负责与用户进行交互，展示商品信息、购物车等内容；业务逻辑组件则处理订单管理、库存计算、支付处理等核心业务；数据访问组件负责与数据库进行交互，实现数据的存储和读取 。每个组件都有其明确的职责和功能，它们相互协作，共同构成了完整的电商系统 。在组件图中，组件通常用一个矩形表示，矩形左上角可能会有一个特殊的图标（两个小矩形叠加），用于突出显示其组件的身份，矩形内部则标注组件的名称 。​
接口是组件提供的服务，它定义了组件与外部交互的方式和规则 。接口就像是组件对外展示的 “窗口”，其他组件通过接口来使用该组件提供的功能 。一个组件可以提供多个接口，以满足不同的需求 。在电商系统中，用户界面组件可能提供 “获取商品列表”“添加商品到购物车”“提交订单” 等接口，方便其他组件与之进行交互 。接口在组件图中通常用一个带有名称的小圆圈表示，圆圈与组件之间用一条直线连接 。​
依赖关系体现了组件间的使用关系，它表示一个组件依赖于另一个组件的功能或服务 。在电商系统中，业务逻辑组件依赖于数据访问组件来获取和保存数据，用户界面组件依赖于业务逻辑组件来处理用户的请求 。依赖关系在组件图中用带箭头的虚线表示，箭头从依赖的组件指向被依赖的组件 。​
用途与特点​
组件图在软件开发过程中具有多方面的重要用途 。在系统物理结构设计阶段，它为开发团队提供了清晰的蓝图，帮助确定系统中需要哪些组件，以及这些组件之间的依赖关系，从而构建出合理的物理架构 。在模块化开发中，组件图指导开发人员将系统划分为高内聚、低耦合的组件，每个组件可以独立开发、测试和维护，提高了开发效率和代码的可维护性 。在系统集成规划时，组件图能够帮助团队成员了解各个组件之间的接口和依赖关系，确保系统在集成过程中能够顺利运行 。​
组件图具有独特的特点 。它关注系统的物理组成，从实际的代码模块、文件等角度出发，展示系统的结构，这使得开发人员能够直观地了解系统在物理层面的构成 。组件图体现了模块化设计思想，将系统分解为多个独立的组件，每个组件都有明确的职责和功能，组件之间通过接口进行交互，降低了系统的复杂度，提高了系统的可扩展性和可维护性 。组件图对于系统部署和维护具有重要的指导意义，通过组件图，运维人员可以清楚地了解系统中各个组件的依赖关系和部署要求，便于进行系统的部署、升级和故障排查 。
部署图：系统运行环境的全景​
定义与元素​
部署图是描述系统硬件配置和软件组件部署的关键工具，它以直观的方式呈现了系统在实际运行环境中的全貌，展示了软件组件如何分布在硬件设备上，以及这些硬件设备之间的通信关系 。部署图就像是系统的 “地理地图”，清晰地标注了各个组件的 “位置” 和它们之间的 “交通路线” 。​
部署图主要由三个关键元素构成 。节点是硬件设备或执行环境，它代表了系统运行所需的物理资源 。节点可以是服务器，如电商系统中的 Web 服务器、应用服务器、数据库服务器；也可以是计算机终端，像用户使用的个人电脑、手机等；还可以是网络设备，如路由器、交换机等 。在部署图中，节点通常用一个立方体表示，以便直观地展示其物理实体的特性 。​
组件是部署在节点上的软件，它是系统功能的具体实现单元 。在电商系统中，Web 应用程序组件负责处理用户的界面交互请求，业务逻辑组件负责实现订单处理、库存管理等核心业务功能，数据库组件负责存储和管理系统中的数据 。每个组件都有其特定的功能和职责，它们相互协作，共同完成系统的任务 。在部署图中，组件通常用一个矩形表示，与节点的立方体表示形成区分，便于识别 。​
连接表示节点间的通信路径，它定义了硬件设备之间的数据传输通道 。连接可以是物理连接，如网线、光纤等；也可以是无线连接，如 Wi-Fi、蓝牙等 。在电商系统中，Web 服务器和应用服务器之间通过内部网络连接进行数据交互，应用服务器和数据库服务器之间也通过高速网络连接进行数据的读取和写入 。连接在部署图中用一条直线表示，有时还会在直线上标注通信协议或网络类型，以更详细地说明连接的特性 。​
用途与特点​
部署图在软件开发过程中具有广泛而重要的用途 。在系统硬件架构规划阶段，它为开发团队提供了清晰的蓝图，帮助确定系统需要哪些硬件设备，以及这些设备的配置和布局 。通过部署图，团队可以评估不同硬件配置对系统性能的影响，选择最适合系统需求的硬件架构 。在设计一个大型电商系统时，团队可以根据预计的用户访问量、数据存储需求等因素，通过部署图规划出需要多少台 Web 服务器、应用服务器和数据库服务器，以及它们之间的连接方式 。​
在软件部署方案设计方面，部署图能够指导开发人员将软件组件准确地部署到相应的硬件节点上 。它明确了每个组件应该安装在哪个设备上，以及组件之间的依赖关系和通信方式 。这有助于确保软件在部署过程中的准确性和稳定性，减少因部署错误而导致的系统故障 。在部署电商系统时，开发人员可以根据部署图将 Web 应用程序部署到 Web 服务器上，将业务逻辑组件部署到应用服务器上，将数据库组件部署到数据库服务器上，并配置好它们之间的连接和通信参数 。​
部署图对于网络拓扑结构设计也具有重要意义 。它展示了网络设备之间的连接关系和数据传输路径，帮助网络工程师设计出高效、可靠的网络拓扑 。在电商系统中，通过部署图可以规划出路由器、交换机等网络设备的位置和连接方式，确保网络的稳定性和带宽满足系统的需求 。​
部署图具有独特的特点 。它专注于描述系统的运行环境，将硬件设备和软件组件在实际运行中的部署情况直观地呈现出来 。与其他 UML 图不同，部署图更关注系统的物理层面，使开发人员和运维人员能够清晰地了解系统在硬件环境中的运行状态 。​
部署图涉及硬件和网络配置，它详细展示了硬件设备的类型、数量、配置以及它们之间的连接方式 。这使得团队在进行系统设计、部署和维护时，能够充分考虑硬件和网络的因素，确保系统的性能和可靠性 。在规划电商系统的硬件配置时，团队可以根据部署图了解到需要采购哪些服务器设备，以及这些设备的性能参数和网络连接要求 。​
部署图对系统性能分析非常重要 。通过分析部署图，团队可以评估系统中各个组件的负载情况、数据传输速度以及潜在的性能瓶颈 。这有助于提前发现问题并采取相应的优化措施，提高系统的性能和响应速度 。在电商系统的高峰期，通过分析部署图可以发现哪些服务器可能会出现性能瓶颈，从而提前进行硬件升级或优化软件配置，以确保系统能够稳定运行 。
数据流图：数据在系统中的奇幻漂流​
定义与元素​
数据流图（Data Flow Diagram，DFD）是描述数据在系统中流动、处理和存储的图形化工具 。它从数据的视角出发，以直观的方式展示了系统的逻辑功能和数据的流转过程，是理解系统工作原理和进行系统设计的重要依据 。​
数据流图主要由四个关键元素构成 。外部实体（External Entity）是系统外部的数据源或目标，它代表了与系统进行数据交互的外部对象，可以是人，比如电商系统中的用户；也可以是其他系统，如电商系统与物流系统交互时，物流系统就是外部实体 。外部实体是数据的源头或归宿，它与系统之间通过数据流进行信息交换 。​
处理过程（Process）是对数据进行变换或处理的操作单元，它接收输入数据，经过特定的算法或逻辑处理后，产生输出数据 。在电商系统中，“订单处理”“支付结算” 等都是典型的处理过程 。每个处理过程都有明确的功能和职责，它们是系统实现业务逻辑的核心部分 。在数据流图中，处理过程通常用圆形或圆角矩形表示，以便与其他元素区分开来 。​
数据存储（Data Store）是数据的存储位置，它用于保存系统中需要持久化的数据 。数据存储可以是数据库、文件系统或其他存储介质 。在电商系统中，“商品信息库”“订单数据库” 等都是数据存储的实例 。数据存储为系统提供了数据的持久化支持，使得系统在不同的时间点都能够访问和处理这些数据 。在数据流图中，数据存储通常用一个开口的矩形表示，形象地展示了数据的存储特性 。​
数据流（Data Flow）是数据流动的路径，它表示数据在外部实体、处理过程和数据存储之间的传输方向和内容 。数据流是连接各个元素的纽带，它将数据从一个元素传递到另一个元素，实现了数据的流动和处理 。在电商系统中，“用户订单信息”“支付结果通知” 等都是数据流的实例 。在数据流图中，数据流用带箭头的线表示，箭头的方向指示了数据的流动方向，线上标注的数据名称则说明了数据的内容 。​
层次结构与用途​
数据流图具有清晰的层次结构，主要包括顶层图（Context Diagram）、0 层图（Level-0 DFD）和详细图（Level-1, Level-2 DFD 等） 。顶层图是系统的最高抽象，它将整个系统视为一个处理过程，只展示系统与外部实体之间的主要数据流，定义了系统的整体上下文和边界 。以电商系统为例，顶层图可能只显示用户作为外部实体向系统提交订单，系统向物流系统发送发货通知等主要数据流 。​
0 层图则将顶层图中的处理过程进一步分解为主要的功能模块，展示了系统的主要功能和数据存储 。在电商系统的 0 层图中，可能会将系统分解为订单处理、支付处理、库存管理等主要功能模块，并显示它们之间的数据流动和数据存储 。​
详细图则对 0 层图中的每个功能模块进行逐层细化，展示了更详细的数据处理步骤和数据流 。通过详细图，可以深入了解系统中每个功能模块的内部实现细节 。例如，在订单处理功能模块的详细图中，可以展示订单的创建、审核、分配等具体处理步骤，以及每个步骤中数据的流动和处理 。​
数据流图在软件开发过程中具有多方面的重要用途 。在系统功能分解方面，它能够帮助开发团队将复杂的系统功能逐步分解为简单的、可管理的模块，从而更好地理解系统的结构和功能 。在电商系统中，通过数据流图可以清晰地看到订单处理、支付处理、库存管理等功能模块之间的关系和协作方式 。​
在数据流程分析中，数据流图能够直观地展示数据在系统中的流动路径和处理过程，帮助开发人员发现潜在的数据问题和优化点 。通过分析数据流图，可以检查数据的完整性、一致性和准确性，以及数据处理的效率和正确性 。在电商系统中，通过分析数据流图可以发现订单处理过程中可能存在的瓶颈，如库存查询时间过长等问题，并进行针对性的优化 。​
数据流图还是需求规格说明的重要工具，它能够以图形化的方式清晰地表达系统的需求，使开发人员和用户能够更好地理解系统的功能和数据处理要求 。在与用户沟通需求时，数据流图可以作为一种直观的沟通工具，帮助用户更好地理解系统的工作原理，从而提出更准确的需求 。​
数据流图是系统设计的基础，它为系统的架构设计、模块划分和数据库设计提供了重要的依据 。开发人员可以根据数据流图中的功能模块和数据存储，设计出合理的系统架构和模块划分方案，并根据数据流的要求设计数据库的表结构和数据关系 。在电商系统的设计中，开发人员可以根据数据流图设计出订单管理模块、支付管理模块、库存管理模块等，并根据数据存储的要求设计出相应的数据库表 。​
数据流图具有独特的特点 。它强调数据流动和处理，将数据的流动和处理过程作为重点展示内容，使开发人员能够清晰地了解系统中数据的来龙去脉 。数据流图采用层次化分解的方式，将复杂的系统逐步分解为简单的模块，使得系统的结构和功能更加清晰易懂 。数据流图不涉及控制流和时间顺序，它关注的是数据的处理和流动，而不是系统的控制逻辑和执行时间 。这种特性使得数据流图更加专注于数据的处理过程，便于进行数据流程分析和系统设计 。数据流图以直观的图形方式展示系统的数据变换，易于理解和沟通，无论是开发人员还是用户，都能够通过数据流图快速了解系统的功能和数据处理流程 。​
