platform总线驱动详解
1.什么是platform总线
platform总线是一条虚拟总线(只有一条)，这类总线没有相应的硬件结构。platform_device为相应的设备,platform_driver为相应的驱动。与传统的bus/device/driver机制相比，platform由内核统一进行管理，提高了代码的可移植性和安全性。
Soc系统中集成的独立外设控制器、挂接在Soc内存空间的外设是不依附于usb、i2c、pci、spi总线的。所以Linux驱动模型为了保持完整性，将这些设备挂在一条虚拟的总线上(platform总线)。

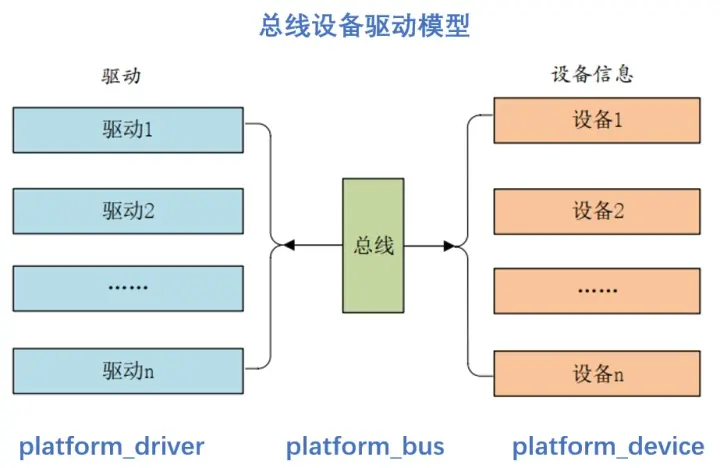

2.总线驱动模型
在总线设备驱动模型中，需要关注总线、设备和驱动这三个实体、总线会将设备和驱动绑定。
当向内核注册驱动程序时，要调用platform_driver_register函数将驱动程序注册到总线，将其放入所属总线的drv链表中，注册驱动的时候还会调用所属总线的match函数寻找总线上与之匹配的设备，如果找到想匹配的设备则会调用和对应的probe函数将相应的设备和驱动进行绑定，这个匹配过程是由总线自动完成的。
3.Platform介绍
Platform 平台设备驱动模型的作用是将驱动的实现和资源分离，是一个虚拟的总线平台。这其中存在三个成员platform_bus, platform_device和platform_driver。
platform_bus：由链表实现，不对应实际的物理总线。
platform_device：驱动的资源比如一些 I/O端口，中断号之类的。
platform_driver：驱动的功能实现比如 注册驱动，实现file_operations 等
3.1 Platform_bus
Linux系统内核使用bus_type结构体表示总线，此结构体定义在include/linux/device.h，bus_type结构体内如如下:
struct bus_type {
const char *name; /* 总线名字 */
const char *dev_name;
struct device *dev_root;
struct device_attribute *dev_attrs; /* use dev_groups instead */
const struct attribute_group **bus_groups; /* 总线属性 */
const struct attribute_group **dev_groups; /* 设备属性 */
const struct attribute_group **drv_groups; /* 驱动属性 */
int (*match)(struct device *dev, struct device_driver *drv);
int (*uevent)(struct device *dev, struct kobj_uevent_env *env);
int (*probe)(struct device *dev);
int (*remove)(struct device *dev);
void (*shutdown)(struct device *dev);
int (*online)(struct device *dev);
int (*offline)(struct device *dev);
int (*suspend)(struct device *dev, pm_message_t state);
int (*resume)(struct device *dev);
const struct dev_pm_ops *pm;
const struct iommu_ops *iommu_ops;
struct subsys_private *p;
struct lock_class_key lock_key;
};
platform总线是bus_type的一个具体实例，定义在文件drivers/base/platform.c,platform总线定义如下：
struct bus_type platform_bus_type = {
.name = "platform",
.dev_groups = platform_dev_groups,
.match = platform_match, //用来device与driver之间的匹配
.uevent = platform_uevent, //热插拔操作函数
.pm = &platform_dev_pm_ops, //休眠唤醒操作集
};
3.2 Platform_device
设备结构体源码在include/linux/platform_device.h中定义：
struct platform_device {
const char *name; //用来匹配platform->id_table->name
int id;
bool id_auto;
struct device dev; //设备结构体
u32 num_resources; //资源个数
struct resource *resource; //资源数据(通常用数组表示)
const struct platform_device_id *id_entry;
char *driver_override; /* Driver name to force a match */
/* MFD cell pointer */
struct mfd_cell *mfd_cell;
/* arch specific additions */
struct pdev_archdata archdata;
};
3.3 Platform_driver
platform_driver结构体表示platform驱动，此结构体定义在文件include/linux/platform_device.h中，内容如下：
struct platform_driver {
int (*probe)(struct platform_device *);
int (*remove)(struct platform_device *);
void (*shutdown)(struct platform_device *);
int (*suspend)(struct platform_device *, pm_message_t state);
int (*resume)(struct platform_device *);
struct device_driver driver;
const struct platform_device_id *id_table;
bool prevent_deferred_probe;
};
platform_driver除了driver结构体外，还定义了一些函数，这些函数与结构体driver_device中的函数意义一样，只不过它们的输入参数变成了platform_device。
总结
platform_driver里的device_driver结构体跟platform_device里的device结构体是用来将设备与驱动进行匹配绑定，而platform_driver中的其他函数是用来匹配后执行的方法。
4.驱动和设备的匹配
platform_bus_type就是platform平台总线，其中platform_match就是匹配函数。定义在drivers/base/platform.c中
/**
* platform_match - bind platform device to platform driver.
* @dev: device.
* @drv: driver.
*
* Platform device IDs are assumed to be encoded like this:
* "<name><instance>", where <name> is a short description of the type of
* device, like "pci" or "floppy", and <instance> is the enumerated
* instance of the device, like '0' or '42'. Driver IDs are simply
* "<name>". So, extract the <name> from the platform_device structure,
* and compare it against the name of the driver. Return whether they match
* or not.
*/
static int platform_match(struct device *dev, struct device_driver *drv)
{
struct platform_device *pdev = to_platform_device(dev);
struct platform_driver *pdrv = to_platform_driver(drv);
/* When driver_override is set, only bind to the matching driver */
if (pdev->driver_override)
return !strcmp(pdev->driver_override, drv->name);
/* Attempt an OF style match first */
if (of_driver_match_device(dev, drv))
return 1;
/* Then try ACPI style match */
if (acpi_driver_match_device(dev, drv))
return 1;
/* Then try to match against the id table */
if (pdrv->id_table)
return platform_match_id(pdrv->id_table, pdev) != NULL;
/* fall-back to driver name match */
return (strcmp(pdev->name, drv->name) == 0);
}
以上有驱动与设备的匹配有四种方式
4.1 第一种匹配方式
OF类型的匹配，也就是设备树采用的匹配方式，of_driver_match_device函数定义在文件include/linux/of_device.h中。device_driver结构体(表示设备驱动)中有个名为of_match_table的成员变量，此成员变量保存着驱动的compatible匹配表，设备树中的每个设备节点的compatible属性会和of_match_table表中的所有成员比较，查看是否有相同的条目，如果有的话就表示设备和此驱动匹配，设备和驱动匹配成功以后probe函数就是执行。
/**
* of_driver_match_device - Tell if a driver's of_match_table matches a device.
* @drv: the device_driver structure to test
* @dev: the device structure to match against
*/
static inline int of_driver_match_device(struct device *dev,
const struct device_driver *drv)
{
return of_match_device(drv->of_match_table, dev) != NULL;
}
device_driver结构体表示如下：
struct device_driver {
const char *name;
struct bus_type *bus;
struct module *owner;
const char *mod_name; /* used for built-in modules */
bool suppress_bind_attrs; /* disables bind/unbind via sysfs */
const struct of_device_id *of_match_table;
const struct acpi_device_id *acpi_match_table;
int (*probe) (struct device *dev);
int (*remove) (struct device *dev);
void (*shutdown) (struct device *dev);
int (*suspend) (struct device *dev, pm_message_t state);
int (*resume) (struct device *dev);
const struct attribute_group **groups;
const struct dev_pm_ops *pm;
struct driver_private *p;
};
of_match_table就是采用设备树的时候驱动使用的匹配表，此结构体定义在文件inlcude/linux/mod_devicetable.h中
struct of_device_id {
char name[32];
char type[32];
char compatible[128];
const void *data;
};
其中of_match_table成员变量保存着驱动的compatible匹配表。

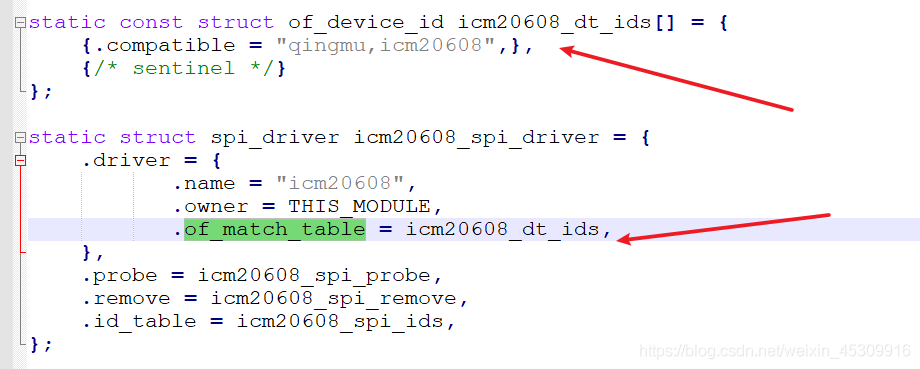

例如：
4.2 第二种匹配方式
如果of_driver_match_device没有匹配到则使用acpi进行匹配。
首先从device中找到对应的acpi_device，找到acpi_device设备后就可以进行匹配了，acpi设备使用两种方式匹配。
1. acpi伙伴匹配
源码路径：drivers/acpi/scan.c
static struct acpi_device *acpi_companion_match(const struct device *dev)
{
struct acpi_device *adev;
struct mutex *physical_node_lock;
adev = ACPI_COMPANION(dev);
if (!adev)
return NULL;
if (list_empty(&adev->pnp.ids))
return NULL;
physical_node_lock = &adev->physical_node_lock;
mutex_lock(physical_node_lock);
if (list_empty(&adev->physical_node_list)) {
adev = NULL;
} else {
const struct acpi_device_physical_node *node;
node = list_first_entry(&adev->physical_node_list,
struct acpi_device_physical_node, node);
if (node->dev != dev)
adev = NULL;
}
mutex_unlock(physical_node_lock);
return adev;
}
该函数从acpi_device的pnp节点找到伙伴节点，并判断设备是否为该pnp节点上的第一个物理节点，如果是物理节点则匹配成功。为什么只使用第一个节点，注释上有说明。
4.3 第二种匹配方式
