STM32 F4 ADC & VREF

STM32 F4 ADC & VREF

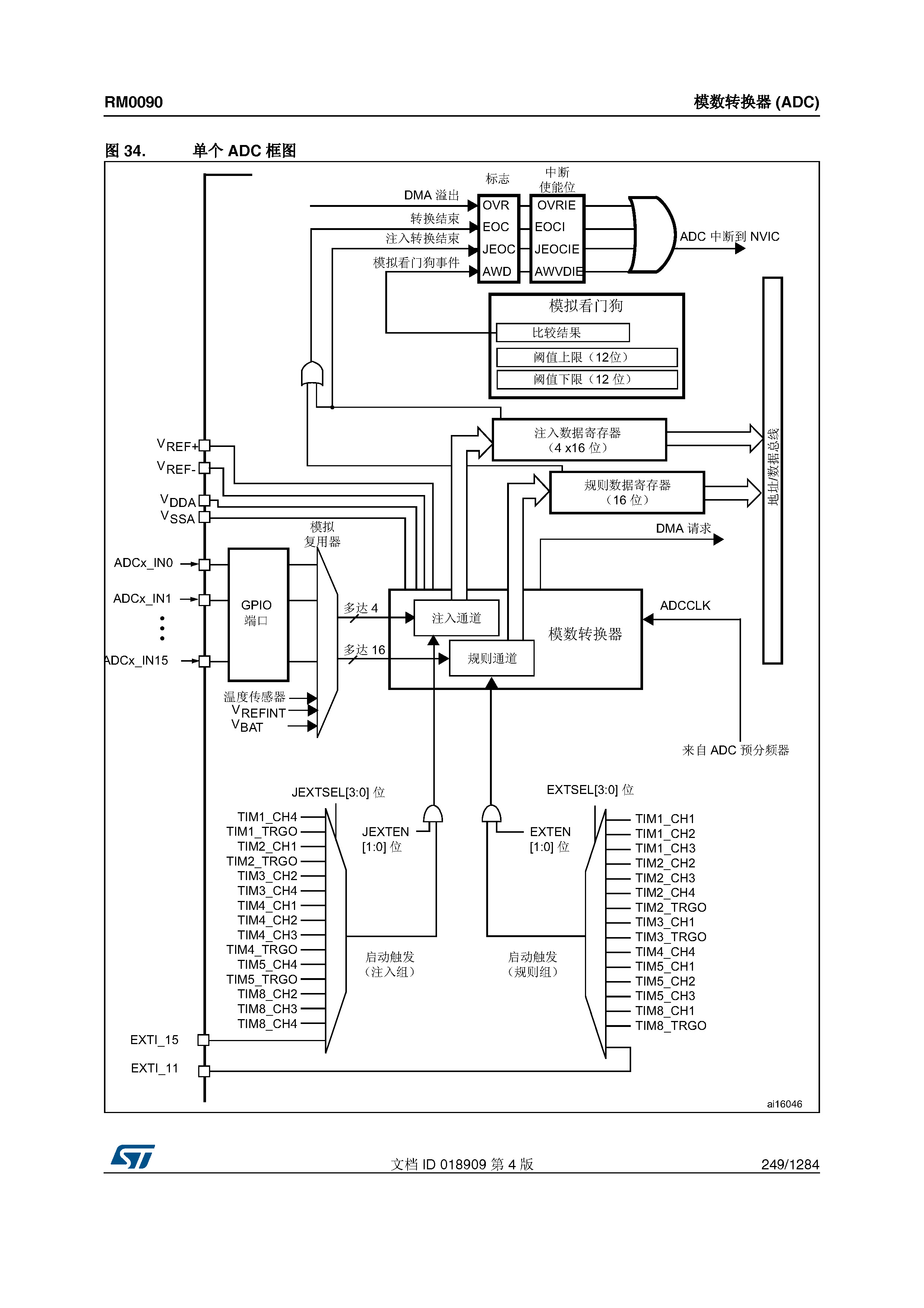

STM32 F4 中的ADC框图

STM32F4xx中文参考手册 249

https://blog.csdn.net/zhenqi2009/article/details/135366805?fromshare=blogdetail&sharetype=blogdetail&sharerId=135366805&sharerefer=PC&sharesource=weixin_52174832&sharefrom=from_link

STM32 F4 中的温度传感器与ADC相连可直接读取温度传感器的电压

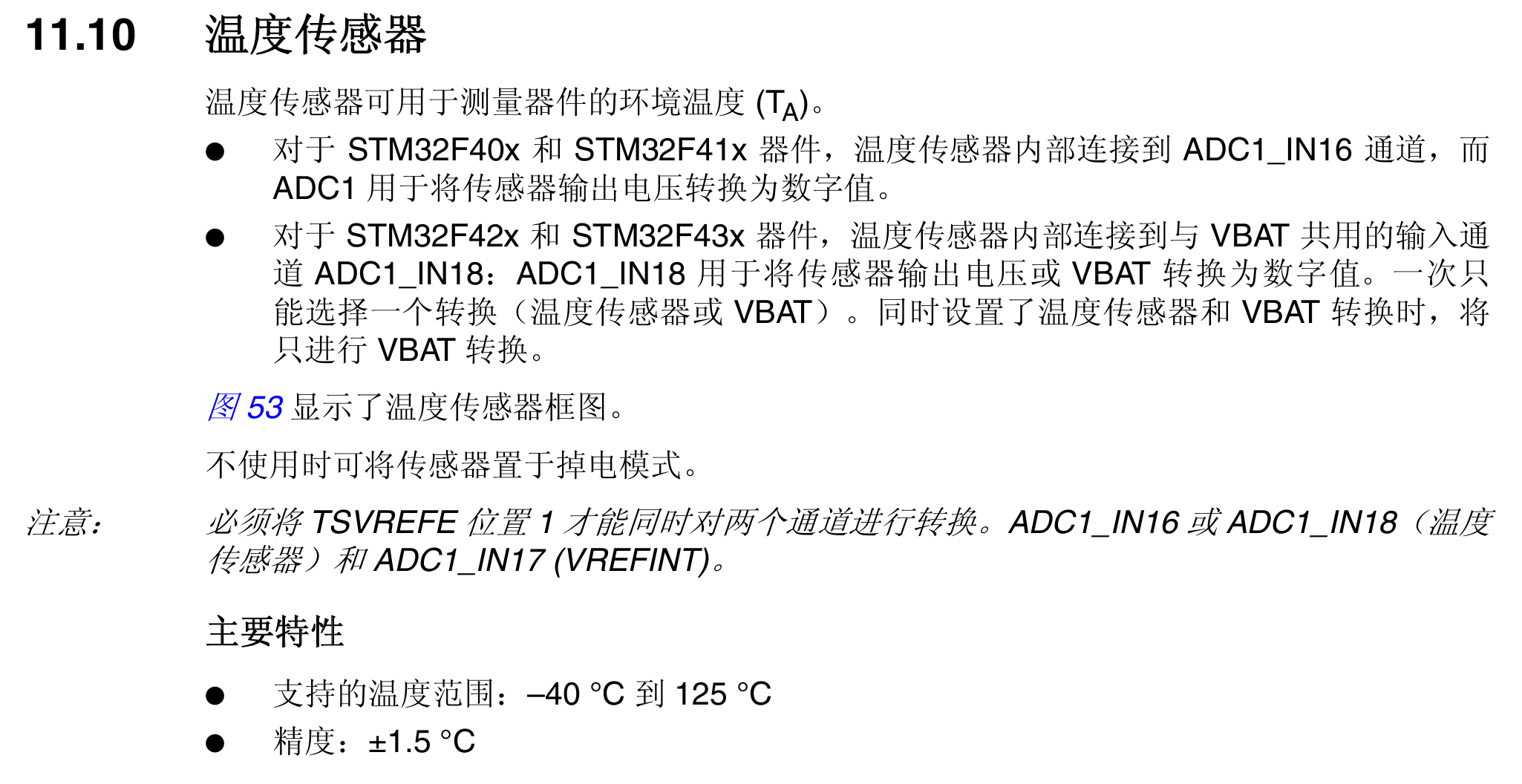

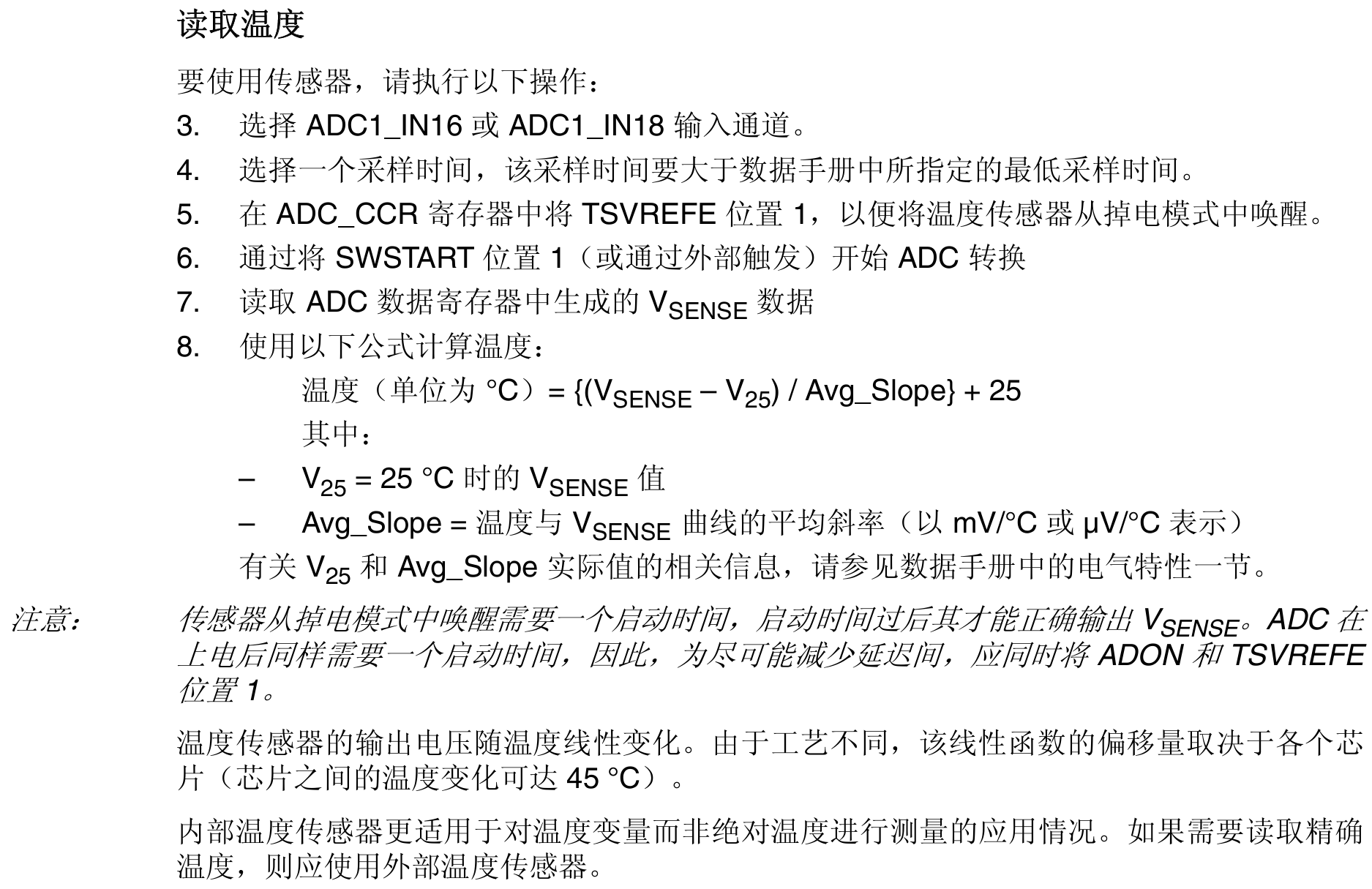

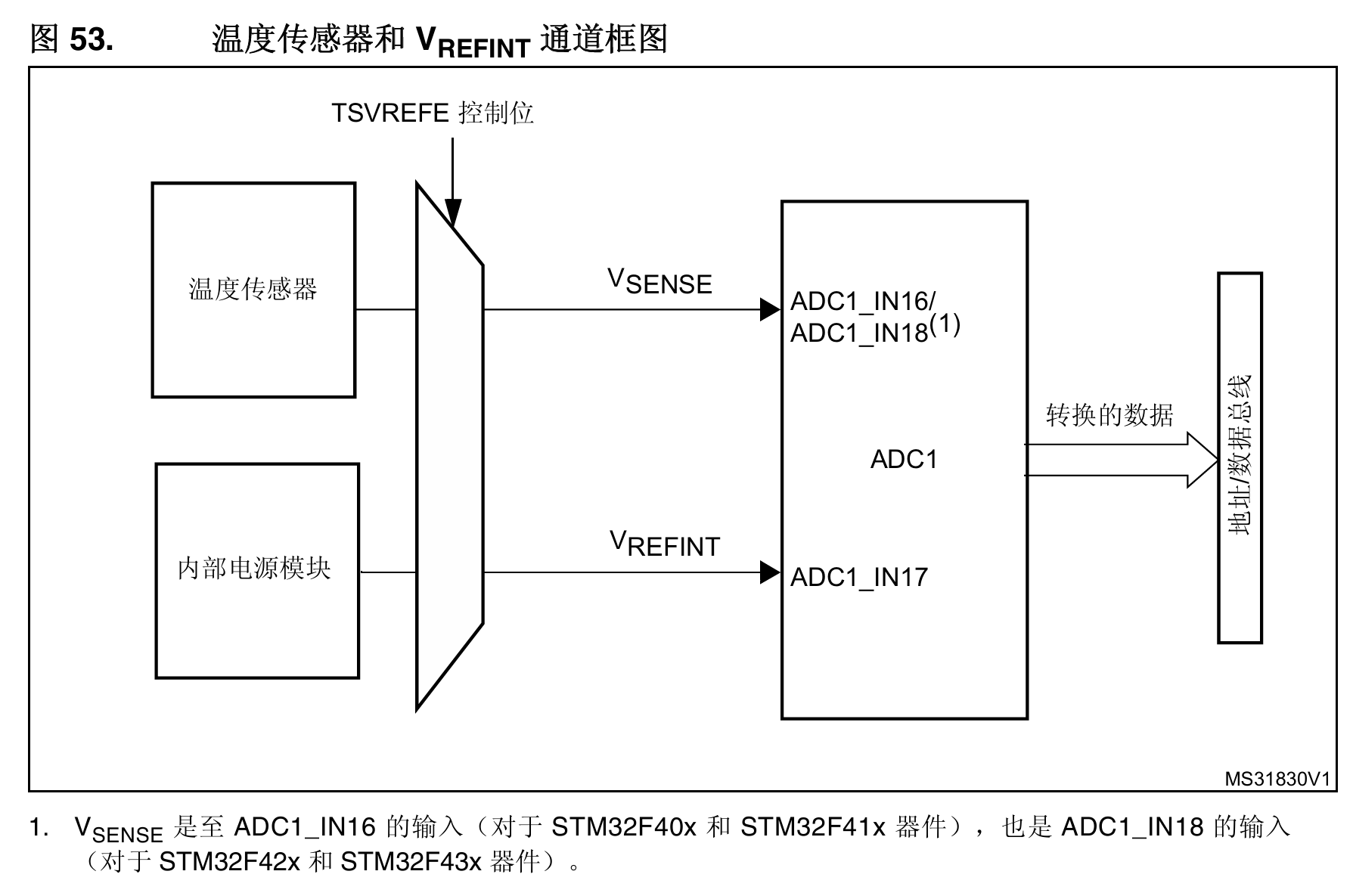

STM32 F4 手册中对于温度传感器的描述：

image-20240807104133797

image-20240807104159688

image-20240807111110669

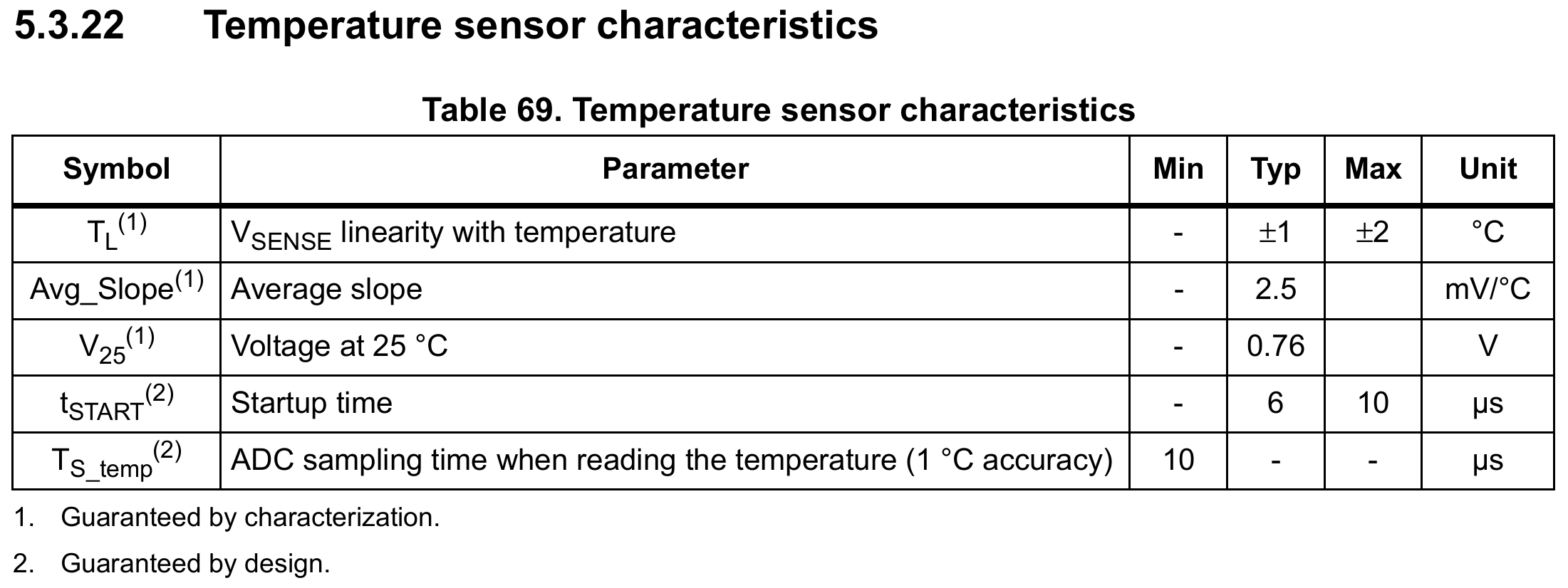

计算温度值所需要的属性量 - STM32F405RG系列

注意单位!!

image-20240807111215894

ADC 读取 & 参考电压

外部参考电压

外部参考电压来自外部供电，差不多类似VCC，也就是说如果VCC浮动较大，相对于的ADC的测量浮动

如果外部参考电压浮动较大，就需要一个基准电压来进行参考

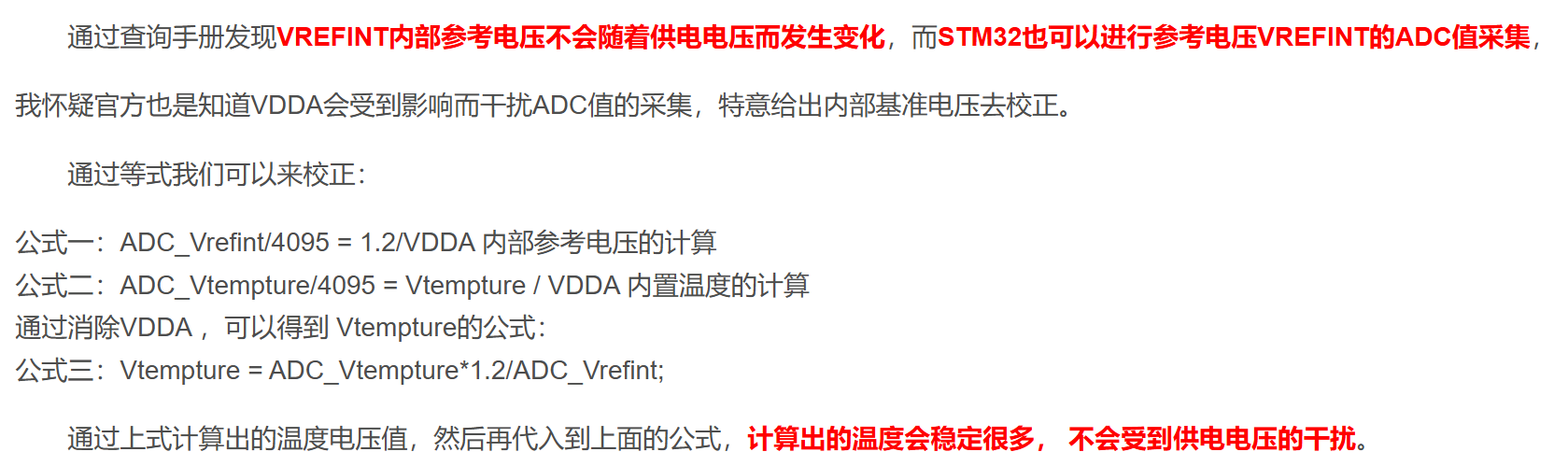

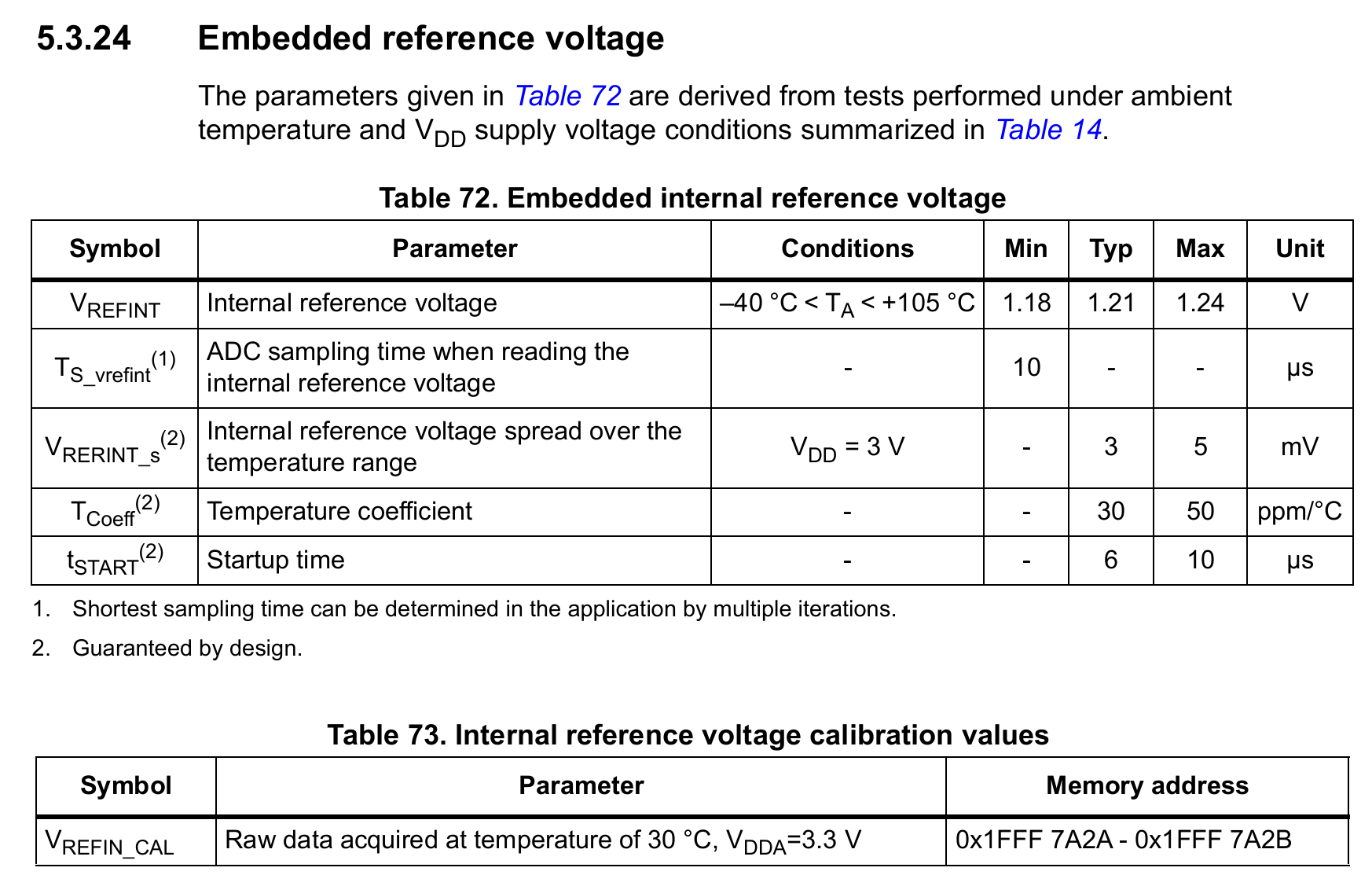

内部参考电压

image-20240807111956314

image-20240924164428552
