小组会议4_体系结构设计

（一）需求复审

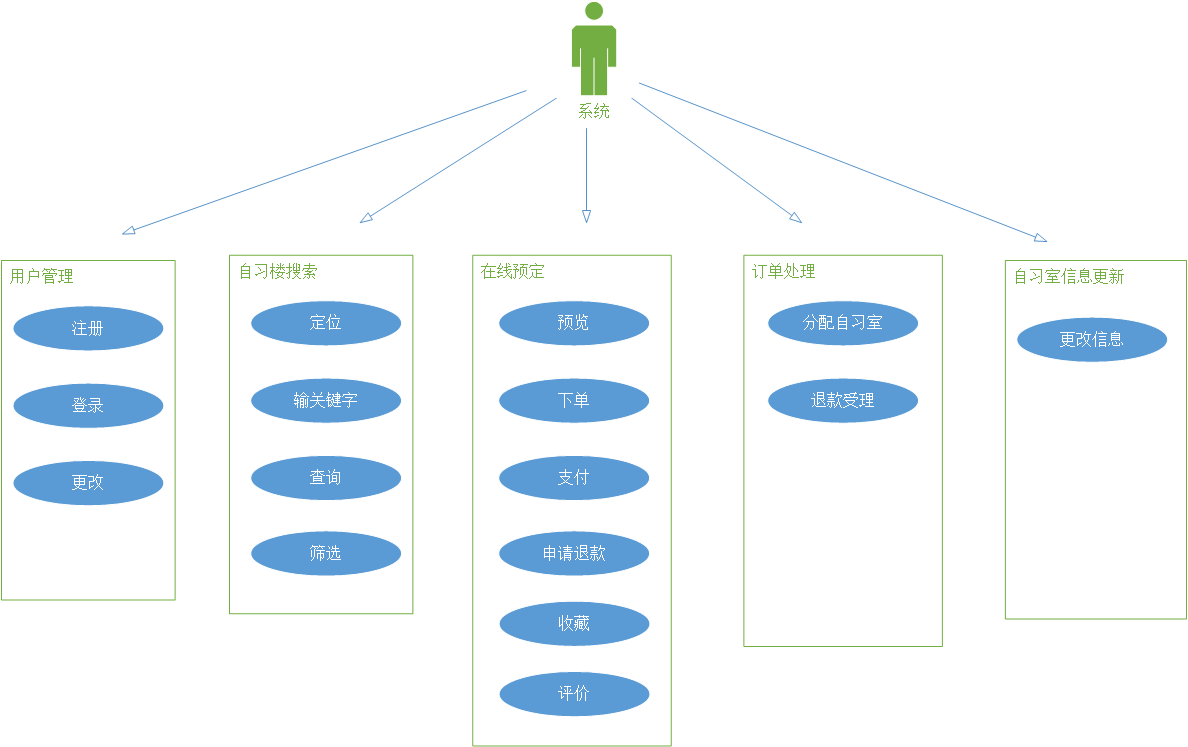

​ 经过小组成员对需求说明书的多次复审与讨论，我们最终对自习楼搜索子系统作出了修改，其它子系统不变。 因为从用户的体验效果来看，单纯的通过关键字搜索自习楼似乎太单调了，所以我们添加了热门推荐、历史记 录、筛选等功能以便用户搜索。此时总体用例图如下：
​

修改后的自习楼搜索子系统：

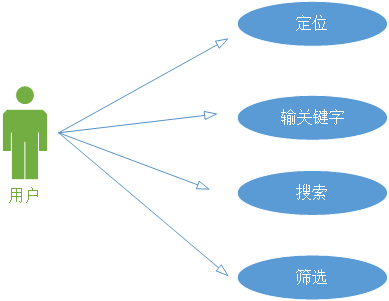

• 用例模式图

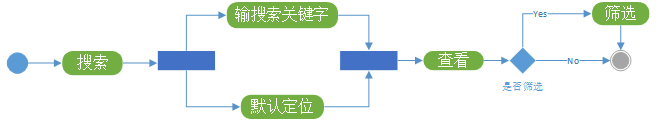

• 活动图






（二）软件体系结构

​ 结合需求说明书中的用例图及活动图进行分析，我们小组提出了如下软件体系结构：

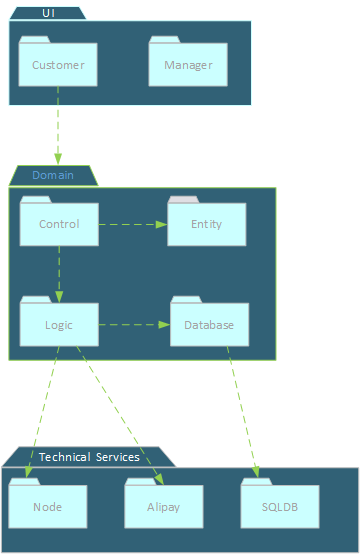

• 包图

  总系统架构：分为三个层次，UI层、Domain层和Technical Service层，如下图所示。



  在Domain层中：

  • Control包中存放控制类，接收用户的请求，负责页面的跳转。
  • Entity包中存放实体类，负责数据的存储和数据的传递。
  • Logic包中存放实现业务逻辑处理和数据访问的类。
  • Database包中存放负责加载数据库驱动，创建数据库连接，获得数据库连接，关闭数据库连接的类。

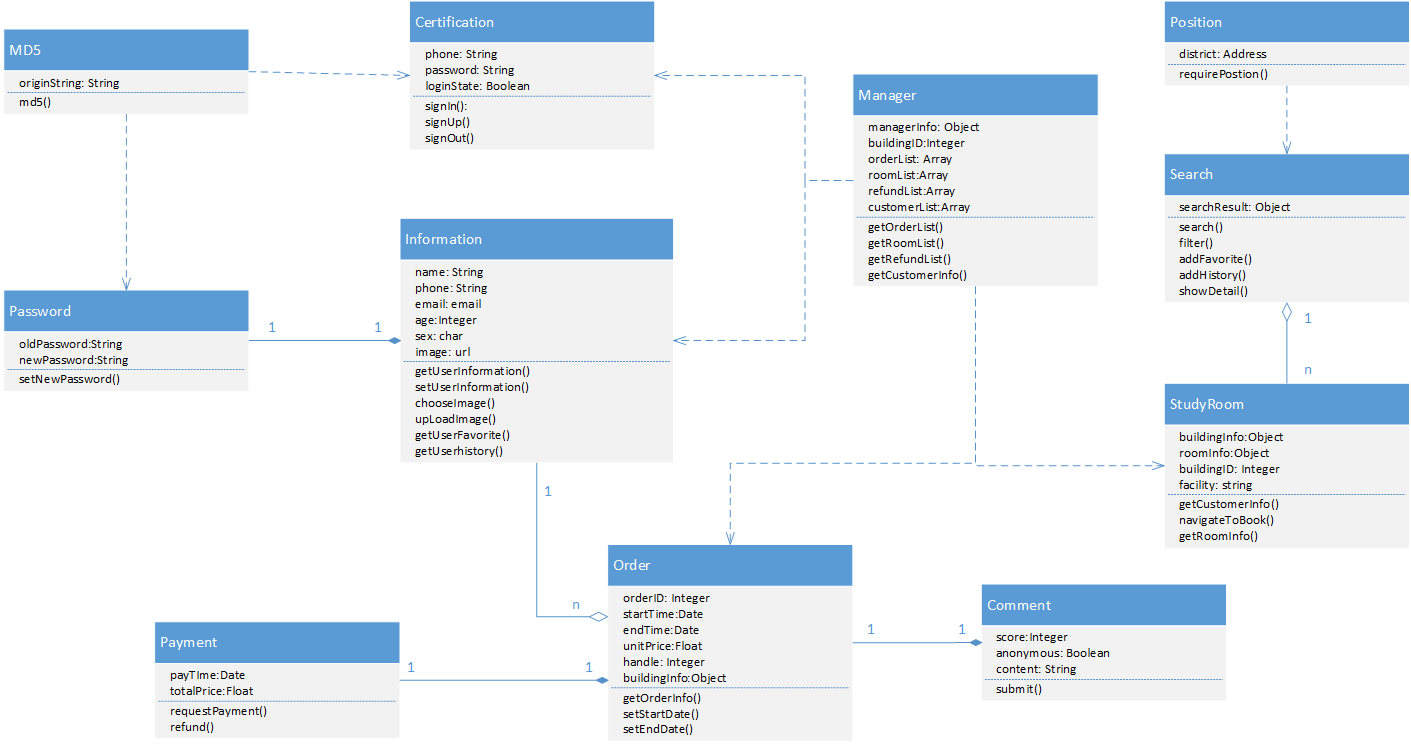

• 类图

  软件体系结构的主要类图如下：



  该类图中可以明显反映出了各构件（类）所包含的数据、方法、以及与其他构件的关系等等。
