【原理】快速了解LVQ神经网络是什么

本站原创文章，转载请说明来自《老饼讲解-BP神经网络[www.bbbdata.com(https://www.bbbdata.com/nn)

LVQ神经网络全称为Learning Vector Quantization，主要用于做分类，它是Kohonen于1989年提出基于竞争网络的学习矢量量化网络，本文面向新人入门，简单介绍LVQ神经网络的结构、运作，通过本文可快速了解LVQ神经网络是个什么东西

一. 快速了解LVQ神经网络

本节简单介绍LVQ神经网络的思想

1.1 LVQ神经网络是什么

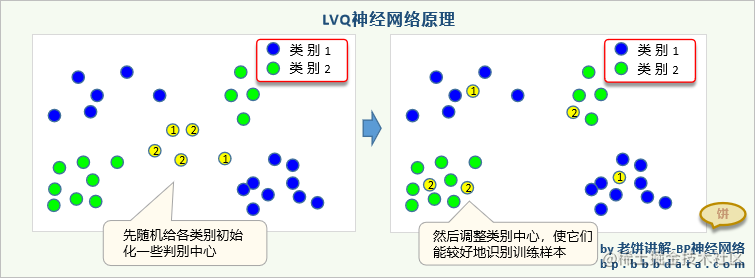

LVQ用于解决分类问题，它先对每个类别都初始化一些类别判别中心点,然后通过训练来调整这些类别判别中心的位置
使它们能较好地识别训练样本,

这样，来了新样本，只要判断新样本离哪个聚类中心点近,就判断样本属于该聚类中心点所代表的类别

1.2 LVQ神经网络的表示

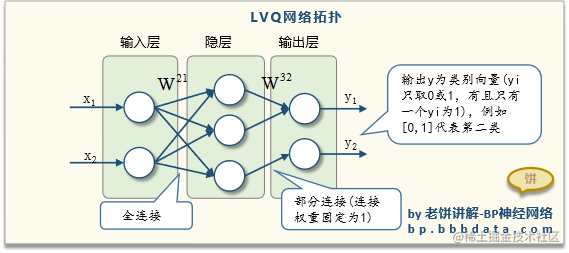

LVQ一般用一个三层神经网络来表示，它的拓扑结构如下：

其中，输入层与隐层全链接，隐层与输出层的每个节点唯一连接

1.3 LVQ神经网络元素的意义

每个隐层节点代表着一个类别判别中心，它与输入层的权重就是它的位置，它的输出层的连接代表着它是哪个类别的判别中心

例如，某个隐节点的输入权重为[0.3 0.5]，输出权重为[0 1]，则代表它的位置为[0.3,0.5], 是类别1的判别中心

二. 关于LVQ神经网络的判别计算过程

本节简单介绍LVQ神经网络的模型是如何进行预测的

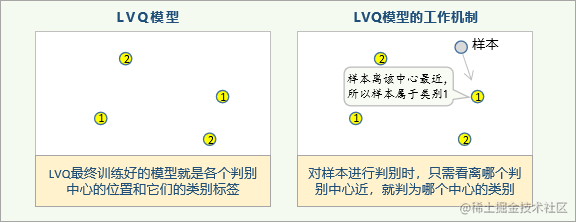

2.1 LVQ神经网络模型与它的判别方法

LVQ训练后得到的模型就是\(W ^{21}\)和\(W^{32}\),即各个判别中心的位置和它们所属类别

LVQ的判别方法就是样本离哪个判别中心最近，就将样本判别为它所属的类别标签

2.2 LVQ模型的判别公式

LVQ神经网络的判别原理如上所述，本节展示具体的判别公式
LVQ模型的判别公式如下

\[\text{y} = W_{32}*\textbf{compet}(-\textbf{dist}(x,W_{21}) ) \]

 其中，
👉W21为输入层到隐层的权重
👉W32为隐层到输出层的权重
👉dist为欧氏距离函数
👉compet则为向量竞争函数
  即向量中最大值者为1，其它为0

✍️备注
从判别公式可以看到，模型只依赖$W^{21}$和$W^{32}$
其中$W^{21}$代表着各个判别中心的位置
而$W^{32}$则记录了判别中心所属的类别

三、LVQ神经网络-简单Demo

3.1 matlab的LVQ神经网络DEMO

matlab可以通过newlvq函数构建一个LVQ神经网络,再利用train函数对网络进行训练，就可以得到训练好的LVQ神经网络，下面展示一个来自matlab官方的简单LVQ例子Demo

matlab工具箱使用LVQ的Demo代码

%代码说明：LVQ的matlab工具箱使用Demo
%来自《老饼讲解神经网络》www.bbbdata.com ,matlab版本：2014b
%-----------------------------------------------------
%数据准备
rand('seed',70)
P = [-3 -2 -2  0  0  0  0 +2 +2 +3; ...
    0 +1 -1 +2 +1 -1 -2 +1 -1  0];     % 输入数据
Tc = [1 1 1 2 2 2 2 1 1 1];            % 输出类别
T = ind2vec(Tc);                       % 将输出转为one-hot编码(代表类别的01向量)

%网络训练
net = newlvq(P,4,[.6 .4]);   % 建立一个LVQ神经网络
net = train(net,P,T);        % 训练神经网络
%预测
Y = sim(net,P);              % 预测(one-hot形式)
Yc = vec2ind(Y);             % 将one-hot编码形式转回类别编号形式
% 提取出各个类别的判别中心
c       = net.iw{1,1};                                % 中心
c_class = net.lw{2,1};                                % 中心所属类别
c       = [vec2ind(c_class)',c]                       % 添加中心的类别标签

plot(c(:,2),c(:,3),'o','MarkerEdgeColor','k','MarkerFaceColor','y','MarkerSize',10)
for i = 1: size(c,1)
text(c(i,2)-0.050,c(i,3)+0.02,num2str(c(i,1)))
end
title('LVQ预测类别')

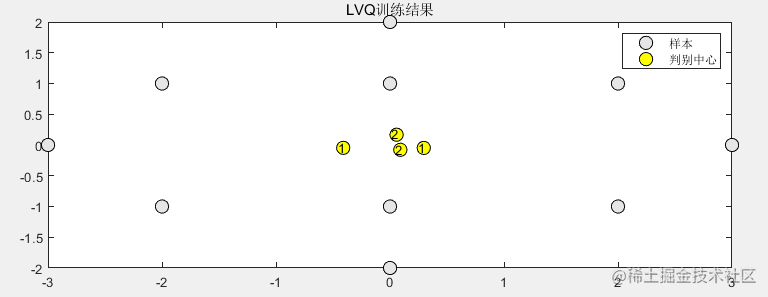

得到结果如下

c =
1.0000    0.0497   -0.0100
1.0000   -0.0400    0.0099
2.0000         0   -0.0398
2.0000         0    0.0495

这就是上述例子中设置了4个类别判别中心的类别(第1列)和位置(第2-3列)
