SPI总线学习体会

• 什么是SPI通信协议？SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种高速的，全双工，同步的串行通信总线.
• 特点：4根线、一主多从、无应答、全双工同步通信方式 所有的SPI设备4根线有MISO（主发从收）、MOSI（从发主手）、SS（slave select）片选信号（主设备开启从设备的信号）、SLCK(同步时钟）
• SPI的应用：EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间手机、数码、液晶显示器、机顶盒
• SPI功能结构
  • 位移寄存器（Shift Register）可选：实现多从机选择
  • 主设备：产生SLCK时钟、波特率和数据 工作条件:对slove设备发出片选信号为低电平 也可以用片选信号控制多台设备
  • 从设备：接受主设备transmit的数据bit并发送相应数据给主设备（全双工）
SPI数据传输模式

SPI数据传输工作模式的作用：要用SPI通信的从机出厂时工作模式已经固定，需要主机（控制器）配置和从机同一出厂工作模式才可以数据通信。

• SPI有四种工作模式  Phase(相位）和Polarity（极性）高低的不同组合构成SPI的四种工作模式。

  Phase相位(CPHA)	Polarity极性(CPOL)	空闲时SCK的电平（与极性相同）	采样时刻（与相位相反0 奇 1 偶）
  0	1	高电平1	奇数边沿
  0	0	低电平0	奇数边沿
  1	1	高电平1	偶数边沿
  1	0	低电平0	偶数边沿

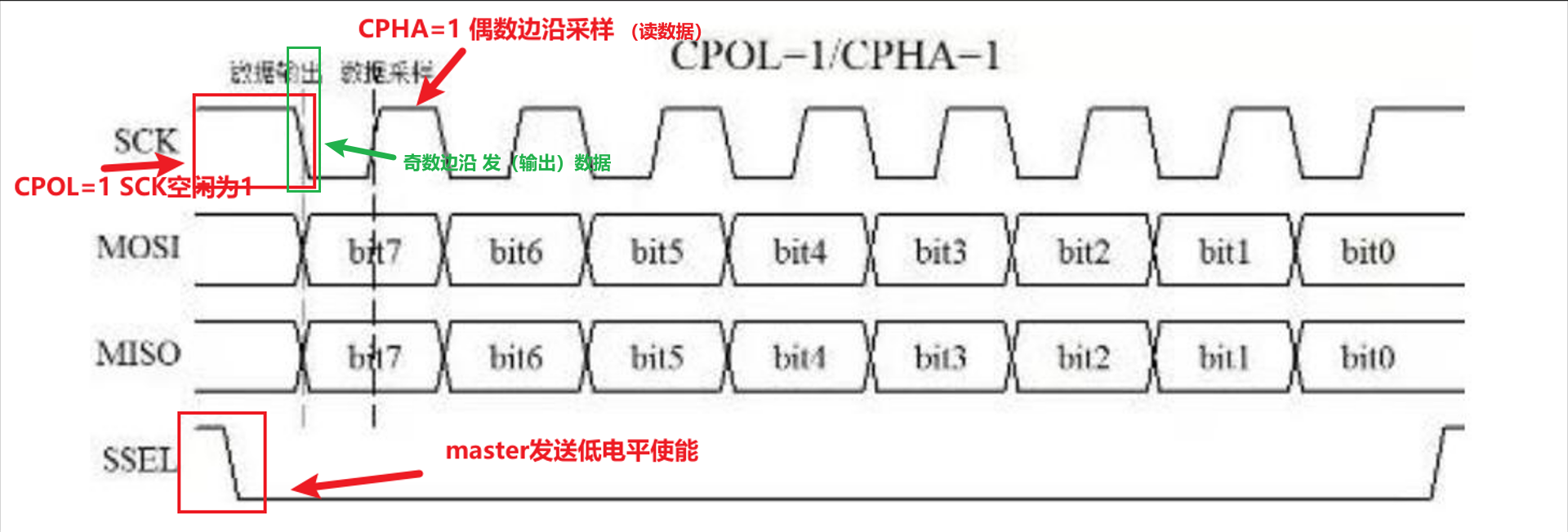

e.g: 原图摘自网络  自标记示意

s



 SPI设备连接方式

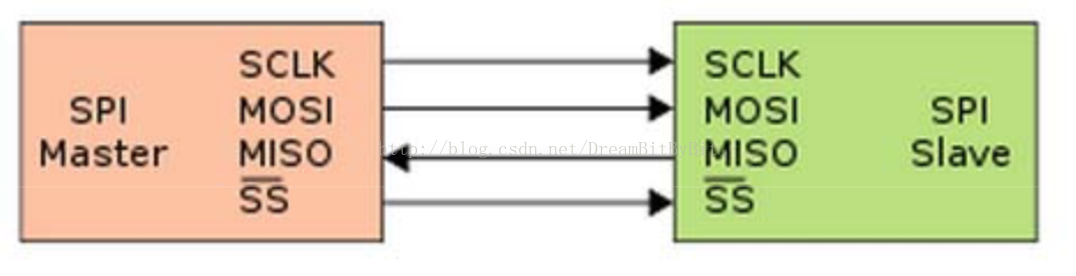

1. 一主一从 无位移寄存器

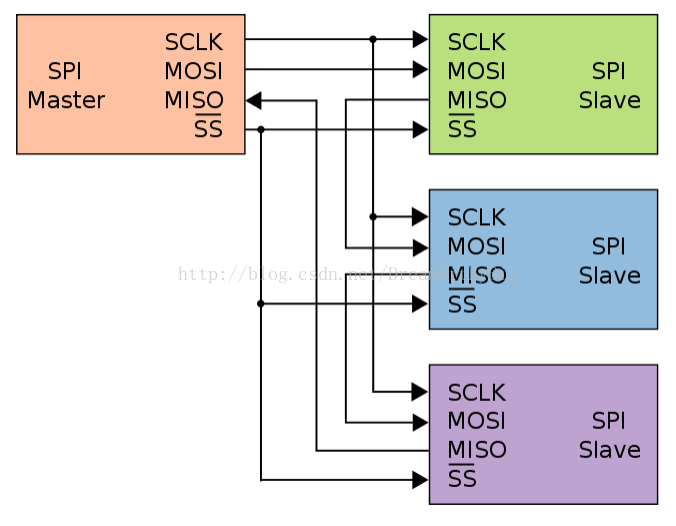

2. 一主多从 无位移寄存器
3. 一主多从 加位移寄存器

• 通信过程
  • 传输数据时，先发最高位(MSB)，后发最低位（LSB)。
  • 一个时钟周期 有上升沿、下降沿。两个时钟沿对应一个bit的接收和发送的过程。
  • 一个字节发送完成后，不用应答即可直接发送下一个字节(byte)。没有指定的流控制，没有应答机制确认是否接收到数据。
