基于 STM32 的远程视频监控项目 —— 从无线通信选型到系统架构实战解析

一、项目背景与意义

随着物联网（IoT）与嵌入式系统的快速发展，远程视频监控已经从传统安防领域，扩展到智慧农业、工业巡检、实验室管理、无人值守机房、智能家居等多个场景。相比传统 PC 或工控机方案，基于 STM32 的嵌入式视频监控系统具有以下优势：

  • 成本低：MCU + 摄像头 + 无线模块即可完成核心功能
  • 功耗低：适合电池供电或太阳能供电场景
  • 体积小：便于部署在复杂环境中
  • 可定制性强：可深度定制协议、图像处理与业务逻辑

因此，“基于 STM32 的远程视频监控项目”非常适合作为一个综合型嵌入式实战项目，融合了 MCU、图像采集、无线通信、网络协议、服务器与前端展示 等多项技术。
在这里插入图片描述

源码分享

直接放到之前写的文章里了，免费开源，下载学习即可。
https://shangjinzhu.blog.csdn.net/article/details/157325342

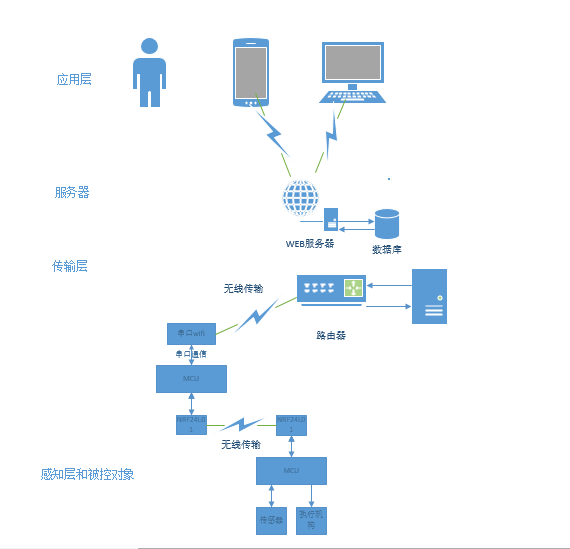

二、系统整体架构设计

一个典型的 STM32 远程视频监控系统，可以划分为四个层次：

摄像头采集层 → STM32 控制层 → 无线通信层 → 服务器/客户端展示层

1. 硬件架构

核心硬件组成：

模块 作用
STM32 主控 系统核心，负责调度、通信、图像数据处理
摄像头模块 图像采集（如 OV2640 / OV7670）
无线通信模块 Wi-Fi / 4G / GPRS / DTU
存储模块 SRAM / SD 卡，用于缓存图像
电源模块 稳压、锂电池管理

典型连接结构：

Camera → DCMI → STM32 → UART/SPI → 无线模块 → 云服务器

在这里插入图片描述

三、无线通信方案选型分析

无线通信是远程视频监控系统的核心瓶颈，直接决定了 实时性、稳定性和部署范围。

1. 短距离无线方案

（1）Wi-Fi

特点：

  • 速率高：理论可达几十 Mbps
  • 延迟低：适合实时视频
  • 覆盖范围：100m 左右
  • 依赖局域网或路由器

适用场景：

  • 校园监控
  • 实验室监控
  • 智能家居

优点：

带宽充足，最适合视频传输。

缺点：

无法脱离网络环境，野外部署困难。

在这里插入图片描述
在这里插入图片描述

（2）ZigBee

特点：

  • 低功耗、低速率
  • 传输距离 30～70m
  • 更适合传感器数据

结论：

ZigBee 不适合视频监控，仅适合图像触发、状态上报等轻量级场景。

（3）Bluetooth

特点：

  • 短距离（10～100m）
  • 速率低
  • 更适合音频/控制类应用

结论：

蓝牙无法承载视频流。

2. 长距离无线方案（核心推荐）

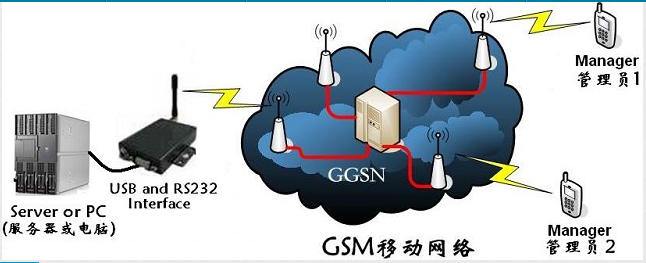

（1）GPRS / 4G DTU

DTU（Data Transfer Unit）是工业级无线通信终端，本质是：

串口数据 ↔ IP 网络数据 的透明转换设备

STM32 通过 UART 发送数据，DTU 负责：

  • 连接公网
  • 建立 TCP/IP
  • 自动重连
  • 数据透传

优势：

  • 全国可用（只要有信号）
  • 不依赖局域网
  • 支持云端部署

缺点：

  • 成本较高
  • 流量费用
  • 延迟比 Wi-Fi 大

适合场景：

  • 野外监控
  • 农业大棚
  • 水文监测
  • 无人值守站点

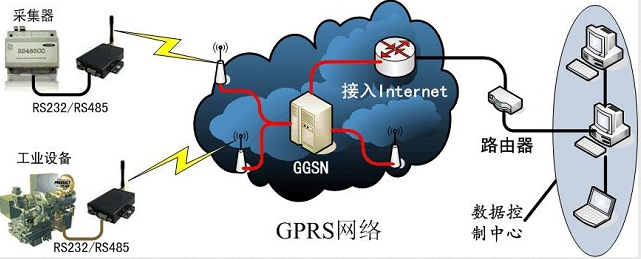

（2）GPRS 技术特点

GPRS 属于 GSM 的分组数据业务：

  • 峰值速率：100kbps+
  • 永久在线
  • 按流量计费
  • 支持点对点 / 点对多点

本质优势：

非常适合 “小带宽 + 长时间在线 + 分布式终端” 的 IoT 场景。

四、STM32 视频采集原理

1. 摄像头接口方式

常见摄像头模块：

型号 特点
OV7670 低成本，无压缩
OV2640 支持 JPEG 硬件压缩

STM32 通过 DCMI（数字摄像头接口）采集数据：

Camera → DCMI → DMA → SRAM → JPEG 数据流

2. 为什么一定要 JPEG？

原始 RGB 图像数据量极大：

  • 320×240×2Byte ≈ 150KB/帧
  • 10fps ≈ 1.5MB/s

STM32 根本传不动。

而 JPEG 后：

  • 单帧：10KB～30KB
  • 可通过 4G / Wi-Fi 传输

结论：

没有硬件 JPEG 的 STM32，基本无法做远程视频项目。

五、通信协议设计

1. STM32 与无线模块

一般采用：

  • AT 指令通信
  • UART 串口
  • 波特率：115200 或以上

STM32 发送：

AT+CONNECT=server_ip,port
AT+SEND=xxxx

2. 网络协议层

常见方案：

协议 特点
TCP 稳定可靠
UDP 实时性好
HTTP 开发简单
MQTT IoT 标准

推荐：

视频流：TCP / UDP
控制信令：MQTT / HTTP

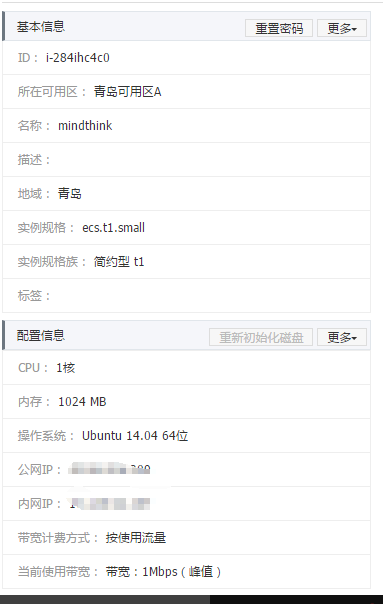

六、服务器端架构

服务器主要负责三件事：

  1. 接收 STM32 上传的视频流
  2. 存储 / 转发数据
  3. 提供 Web / App 访问接口

典型架构：

STM32 → 云服务器 → Web 页面 / 手机 App

后端技术栈示例：

  • Python + Flask / FastAPI
  • Java + Spring Boot
  • Node.js

视频流处理方式：

  • WebSocket 实时推送
  • RTSP 转发
  • HTTP MJPEG 流

七、前端展示方式

最简单方案：浏览器直接看视频流。

方式一：MJPEG 流

<img src="http://server:8080/video">

方式二：WebSocket + Canvas

适合：

  • 多路摄像头
  • 多用户并发
  • 云端转码

八、系统关键技术难点

1. 带宽与延迟问题

嵌入式视频监控的本质矛盾：

STM32 性能有限
网络带宽有限
视频数据巨大

解决思路：

  • 降低分辨率（320×240 / 640×480）
  • 降低帧率（5～10fps）
  • 必须使用 JPEG 压缩
  • 必要时只上传关键帧

2. 内存管理问题

STM32 内存非常紧张：

  • 一帧 JPEG 就 20KB
  • DMA 缓冲区
  • 串口发送缓冲区

必须：

  • 使用外部 SRAM
  • 使用双缓冲机制
  • 严格控制 malloc

3. 网络稳定性问题

工业场景常见问题：

  • 断网
  • 信号弱
  • IP 变化

DTU 优势就在于：

  • 自动重连
  • 心跳检测
  • 掉线恢复

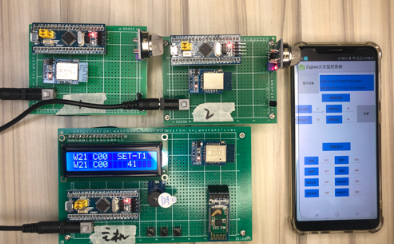

九、典型应用场景

1. 智慧农业

  • 农田实时监控
  • 大棚作物生长监测
  • 远程巡查

2. 工业现场

  • 设备运行状态监控
  • 无人值守机房
  • 危险区域巡检

3. 实验室/宿舍

  • 安防监控
  • 门禁联动
  • 远程查看

在这里插入图片描述

十、综合对比总结

方案 距离 带宽 成本 适合视频
Wi-Fi 100m 高 低 ★★★★★
ZigBee 50m 极低 低 ★
蓝牙 10m 低 低 ★
GPRS/4G DTU 全国 中 高 ★★★★

核心结论：

  • 局域网环境 → 首选 Wi-Fi
  • 野外/分布式 → 必须 DTU / 4G
  • ZigBee/蓝牙 → 不适合视频监控

在这里插入图片描述

十一、项目真实价值总结

基于 STM32 的远程视频监控项目，本质上是一个 完整的嵌入式系统工程案例，它综合了：

  • 硬件驱动（DCMI、DMA、UART）
  • 图像处理（JPEG、缓存管理）
  • 网络通信（TCP/IP、MQTT）
  • 云端架构（服务器、Web）
  • 系统工程能力（稳定性、异常恢复）

这类项目的最大价值不在于“看视频”，而在于：

让你真正具备从底层硬件到云端系统的完整工程能力。

在教学、毕业设计、竞赛、科研项目中，这类系统都具备极高的技术含金量，同时也是真正贴近工业物联网场景的实战型项目。
在这里插入图片描述
