随着智能穿戴设备的普及，越来越多的开发者和DIY爱好者开始尝试设计和开发自己的智能手表。传统的智能手表大多由厂商提供了封闭的硬件和固件，用户无法轻松修改或定制。然而，对于嵌入式开发者来说，拥有一个可编程、多功能的硬件平台无疑是一个巨大的机遇。本文将为大家介绍一款基于STM32F103C8T6微控制器的可编程多功能手表，详细讲解其硬件架构、软件功能以及开发过程。

源码见：https://blog.csdn.net/weixin_52908342/article/details/151268256

一、产品概述

STM32可编程多功能手表是一款基于STM32F103C8T6微控制器的智能穿戴设备，适合DIY爱好者、工程师以及对嵌入式系统开发有兴趣的人群。它不仅具备基础的电子时钟、秒表、手电筒等功能，还支持通过ST-LINK连接电脑进行固件烧录和更新，极大地方便了用户进行开发与调试。手表采用的硬件平台包括MPU6050传感器、TP4056锂电池充电管理芯片、ME6211C33线性稳压芯片和1.3寸OLED显示屏，能够满足用户对智能穿戴设备的基本需求。

二、产品特点与应用场景

1. 智能穿戴设备

• 作为一款智能手表，本产品可作为日常佩戴设备，帮助用户管理时间、运动和健康数据，提供基本的娱乐和生活便利功能。

2. 掌上开发板

• 本手表平台搭载了STM32微控制器和多种传感器，是学习嵌入式开发的理想平台。你可以通过ST-LINK与电脑连接，烧录固件并调试程序，实现丰富的功能扩展。

3. DIY制作

• 如果你热衷于硬件DIY，这款手表将是一个非常棒的创作平台。它集成了多个硬件模块，支持通过软件编程来控制各种外设，进行个性化的定制。

三、硬件配置与功能

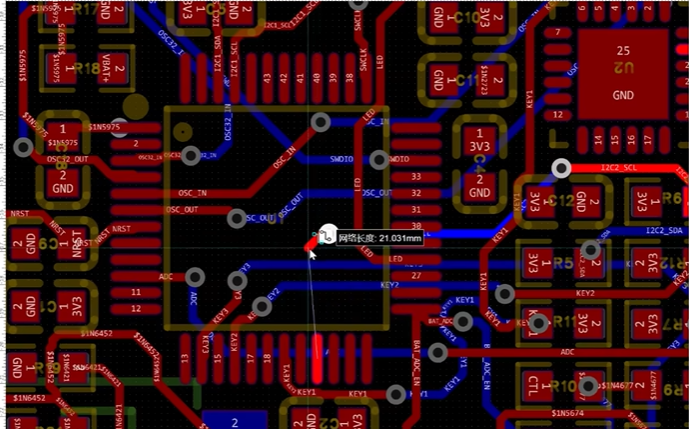

硬件配置

• 主控芯片：STM32F103C8T6，性能强大，支持多种接口和外设配置。
• 传感器模块：MPU6050，集成加速度计和陀螺仪，支持姿态解算，能够获取欧拉角信息。
• 电池管理：TP4056，负责锂电池的充电与保护，保证设备的长时间稳定运行。
• 稳压电源：ME6211C33，提供3.3V稳定电压，确保手表所有外设正常工作。
• 显示屏：1.3寸OLED，分辨率为128x64，显示界面清晰，适合显示时间、功能菜单等信息。
• 连接方式：SWD接口，支持通过ST-LINK进行固件的烧录和调试。

软件功能

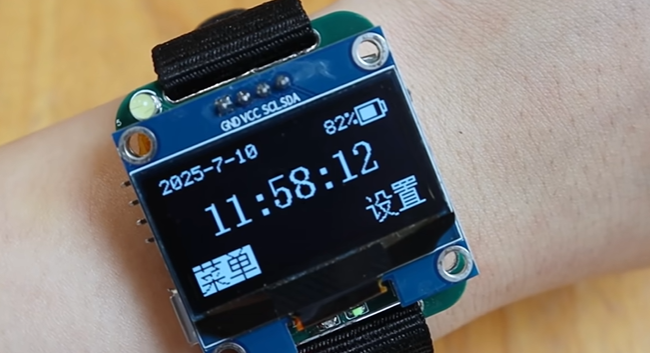

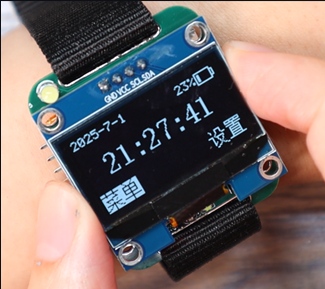

• 电子时钟：手表显示当前时间，支持时区调整及12小时/24小时制切换。
• 日期时间设置：用户可以通过简单的界面设置日期与时间。

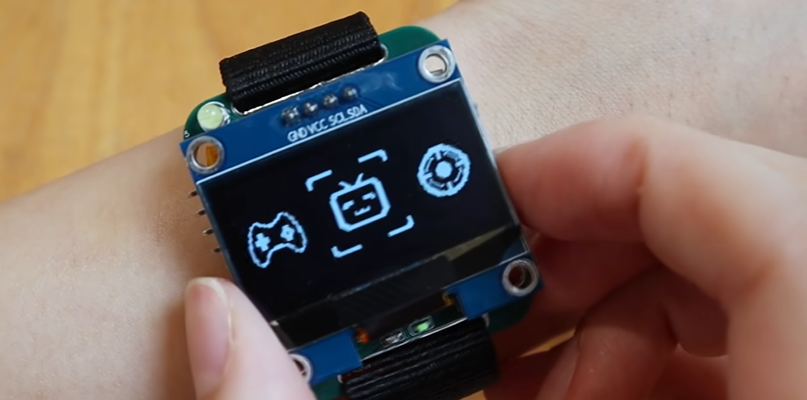

• 流畅的滑动式功能选择界面：提供直观的菜单操作，支持滑动选择功能。
• 秒表：内置秒表功能，适合计时应用。
• 手电筒：利用OLED屏幕提供背光灯功能，作为临时手电筒使用。
• MPU6050姿态解算：通过MPU6050传感器获取设备的姿态信息，包括欧拉角（俯仰角、滚转角、偏航角）。

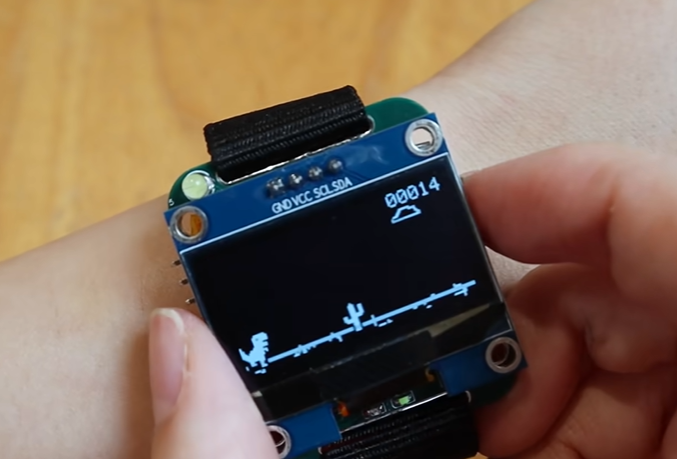

• 谷歌小恐龙游戏：集成经典的谷歌小恐龙游戏，供用户娱乐。
• 动态表情包：可显示动态表情，提升手表的互动性。
• 水平仪：通过加速度计和陀螺仪传感器实现水平仪功能，适合用户进行简易的倾斜角度测量。

四、产品参数

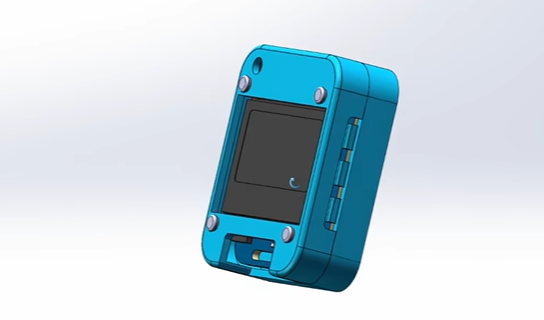

• 尺寸：

  • 手表长：39.5mm，宽：45.5mm，厚度：14.5mm（包括电池和显示屏）。
  • 表带厚度约为1mm，可根据需要选择合适的表带样式。

• 电池续航：

  • 开机状态下续航时间为3小时，适合短时间使用。
  • 关机状态下，电池可保持长达200小时的待机时间，方便用户在不使用时节省电量。

• 硬件规格：

  • 使用的锂电池为302530型号，厚度为3mm，续航时间根据电池使用情况不同可调节。


五、开发与烧录

通过手表的SWD接口，用户可以方便地使用ST-LINK连接电脑进行固件的烧录与调试。以下是一些常见的操作步骤：

1. 连接ST-LINK与电脑：

   • 使用ST-LINK工具与手表的SWD接口进行连接，确保设备正常识别。

2. 配置开发环境：

   • 使用Keil、STM32CubeIDE或其他开发工具，配置开发环境并选择正确的芯片型号STM32F103C8T6。

3. 烧录固件：

   • 将编写好的固件文件（.bin或.hex格式）通过ST-LINK烧录到手表的Flash中。

4. 调试与测试：

   • 使用ST-LINK进行调试，查看实时变量、执行过程，并在手表屏幕上测试固件的运行效果。

六、总结

STM32可编程多功能手表是一款功能全面、硬件配置合理的智能设备，既适合用于日常佩戴，也适合开发者和DIY爱好者进行功能扩展和定制。凭借其强大的硬件平台和灵活的软件设计，用户可以根据自己的需求实现多种创新应用，如手表增强功能、姿态解算、动态表情包等。这款手表不仅仅是一个时钟，它还可以作为一个高效的开发工具，提供了丰富的硬件接口和固件烧录支持，是开发嵌入式项目的理想选择。

七、未来展望

随着技术的不断进步和用户需求的不断变化，这款STM32可编程多功能手表有着广阔的发展潜力。未来，我们可以加入更多的传感器模块，如心率传感器、温湿度传感器等，进一步扩展手表的功能，提升其在健康监测、运动跟踪等领域的应用。同时，通过开源平台的支持，开发者可以贡献自己的创意和代码，推动手表功能的持续创新与优化。
