前言

在现代电子制造中，印刷电路板（PCB）是几乎所有电子设备的核心组成部分。随着PCB设计复杂度不断增加，人工检测PCB缺陷不仅效率低，而且容易漏检或误判。因此，利用计算机视觉和深度学习技术对PCB缺陷进行自动检测成为行业发展的必然趋势。

本文将详细介绍一个适用于PCB缺陷检测的数据集，涵盖数据集概述、数据详情、适用场景及使用方法，并结合实践指导，为从事智能检测、工业自动化、深度学习的技术人员提供参考。

源码下载

链接:https://pan.baidu.com/s/1Gzk84M41xl12ykLcpv86Yg?pwd=4t3r
提取码:4t3r 复制这段内容后打开百度网盘手机App，操作更方便哦

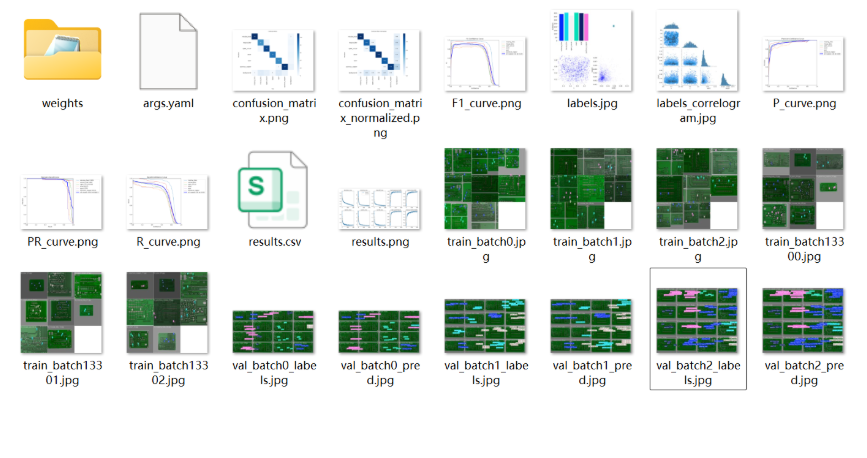

在这里插入图片描述

数据集概述

该PCB缺陷检测数据集已经对图片进行了训练集（train）、**验证集（val）**划分，并对每张图片进行了标注，便于直接用于目标检测任务（如YOLO、Faster R-CNN、Detectron2等）。

数据集基本信息如下：

  • 路径（path）：请根据实际存储地址替换

  • 训练集（train）：images/train

  • 验证集（val）：images/val

  • 类别数量（nc）：6

  • 类别名称（names）：

    1. missing_hole - 缺失孔
    2. mouse_bite - 鼠咬痕
    3. open_circuit - 开路
    4. short - 短路
    5. spur - 毛刺
    6. spurious_copper - 杂铜

这些类别覆盖了PCB制造中最常见的缺陷类型，可以作为深度学习模型训练的标准数据集。

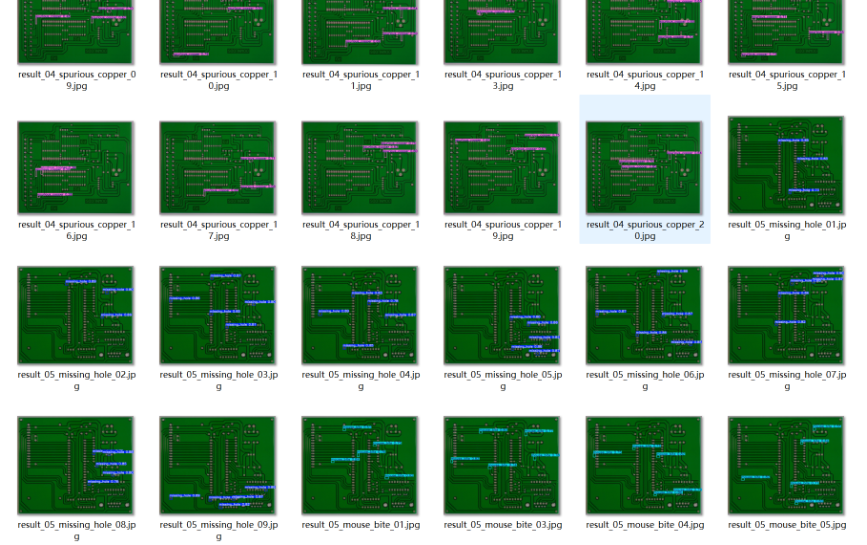

在这里插入图片描述

数据集详情

1. 数据量

  • 训练集：约 1000张 PCB图片
  • 验证集：约 500张 PCB图片
  • 每张图片分辨率为 1024x1024，保证了缺陷细节的清晰可见。

2. 数据格式

  • 图片格式：.jpg 或 .png

  • 标注格式：YOLO风格 .txt

    • 每行包含：class x_center y_center width height（归一化坐标）

  • 示例标注（missing_hole）：

    0 0.345 0.567 0.023 0.018

  • 支持直接导入主流目标检测框架，如YOLOv5、YOLOv8、Detectron2等。

3. 数据分布

  • missing_hole
  • mouse_bite
  • open_circuit
  • short
  • spur
  • spurious_copper

数据分布相对均衡，适合训练高精度的目标检测模型。

适用场景

  1. 工业PCB缺陷自动检测

    • 利用深度学习模型替代人工检测，实现高效、精准的缺陷识别。

  2. 目标检测模型训练与评估

    • 适合训练YOLO、Faster R-CNN、RetinaNet、Detectron2等模型。

  3. 数据增强与迁移学习

    • 可进行数据增强（旋转、缩放、翻转等），提高模型鲁棒性。

  4. 智能制造与质量控制

    • 将模型部署到生产线，实现实时缺陷检测与反馈。

  5. 科研与学术实验

    • 研究PCB缺陷检测算法的性能提升、模型优化和轻量化网络设计。

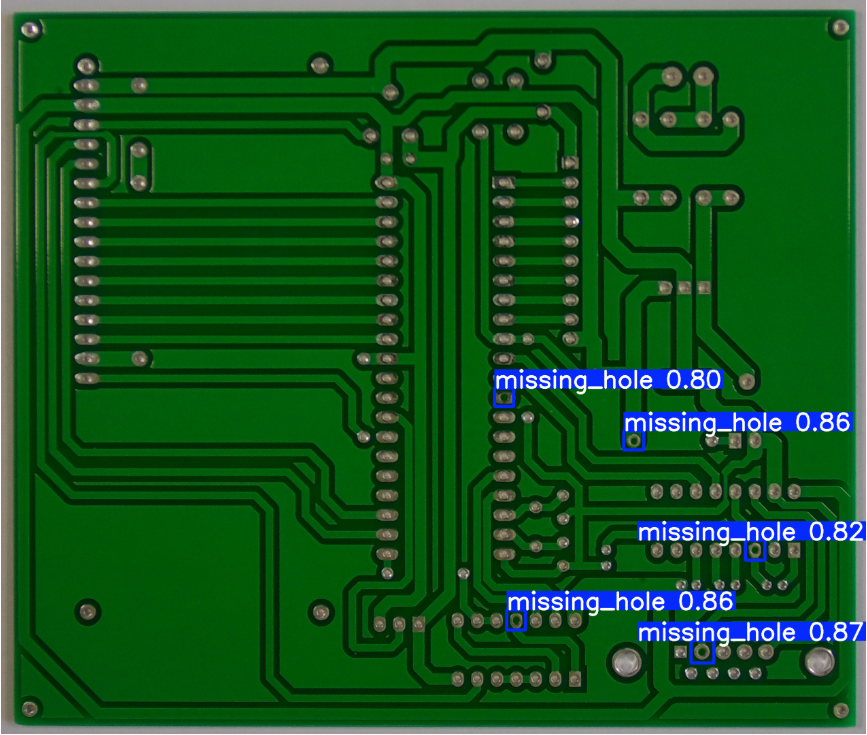

在这里插入图片描述

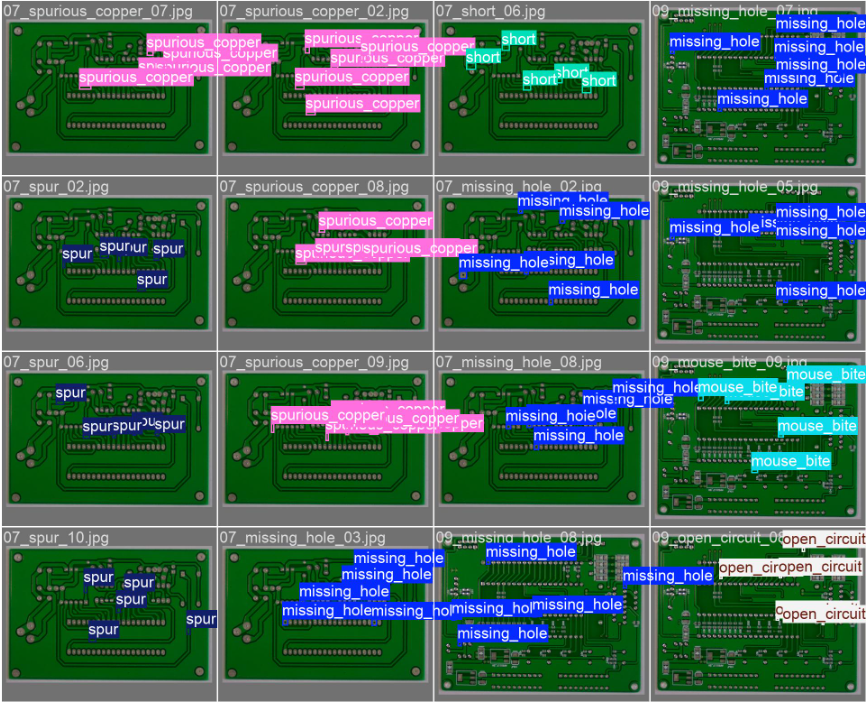

在这里插入图片描述

数据集使用建议

1. 数据预处理

  • 对图像进行归一化处理（01或-11）

  • 可以使用 Albumentations 等库进行数据增强：

    import albumentations as A
from albumentations.pytorch import ToTensorV2

transform = A.Compose([
    A.HorizontalFlip(p=0.5),
    A.VerticalFlip(p=0.5),
    A.RandomBrightnessContrast(p=0.2),
    ToTensorV2()
])

2. 模型选择

  • 对于实时性要求高的场景：推荐 YOLOv8
  • 对于精度要求高的场景：推荐 Faster R-CNN 或 Detectron2
  • 可利用预训练权重进行迁移学习，加速训练。

3. 模型训练参考

# 安装YOLOv8
pip install ultralytics -i https://pypi.tuna.tsinghua.edu.cn/simple

# 训练模型
yolo detect train data=pcb_dataset.yaml model=yolov8n.pt epochs=100 imgsz=1024

在这里插入图片描述

结语

PCB缺陷检测是智能制造的重要环节，借助深度学习和高质量的数据集，可以显著提升检测效率和准确率。本文介绍的PCB缺陷检测数据集覆盖了常见缺陷类型，已经划分为训练集与验证集，并提供了标注文件，方便快速应用于目标检测任务。

通过该数据集，工程师不仅可以进行模型训练，还可以探索数据增强、迁移学习和工业部署的实践，为智能制造提供可靠的数据基础。
在这里插入图片描述
PCB缺陷检测是现代电子制造领域的重要环节，数据质量直接决定检测算法的效果。本文介绍的PCB缺陷检测数据集已经经过划分与标注，覆盖了六类常见缺陷，包括缺失孔、鼠咬痕、开路、短路、毛刺和杂铜。数据集不仅数量充足、分布均衡，而且支持主流目标检测框架，方便进行模型训练、验证和性能评估。通过合理的数据预处理、增强和模型选择，可以大幅提升PCB缺陷检测的自动化水平和检测精度，为智能制造和工业自动化提供可靠的数据支撑。

适用人群

  1. 工业自动化工程师

    • 希望实现PCB生产线自动缺陷检测，提高生产效率和质量控制能力。

  2. 深度学习研究人员

    • 用于目标检测算法实验、模型优化、迁移学习研究和数据增强策略探索。

  3. 高校学生与科研人员

    • 适合进行PCB缺陷检测课程实验、学术研究或毕业设计项目。

  4. AI工程师和算法开发者

    • 可用于快速搭建PCB缺陷检测原型，验证模型性能并进行工业级部署。

  5. 创业团队和技术爱好者

    • 对智能制造、电子检测等方向感兴趣，想要尝试基于视觉检测的创新应用。
