基于STM32和ESP8266的智慧考勤系统设计与实现【免费开源】

基于STM32和ESP8266的智慧考勤系统设计与实现

源码见文末

一、前言

随着智能硬件与物联网技术的快速发展，传统的考勤方式（如纸质登记、简单IC卡刷卡机）已无法满足企业、学校等场景对效率与智能化的需求。本文介绍了一种基于 STM32F103ZET6 微控制器 与 ESP8266 WiFi 模块 的智慧考勤系统。该系统支持刷卡、指纹识别 两种验证方式，能够通过 ESP8266 Mesh 组网 与服务器通讯，实现 人员信息管理 与 考勤数据自动导出（Excel 表格），大幅提升了管理效率与系统智能化水平。

二、系统总体设计

智慧考勤系统主要由三部分组成：

终端考勤设备（STM32F103ZET6 + RFID + 指纹识别模块 + ESP8266）
无线网络通讯层（ESP8266 Mesh 组网）
服务器管理平台（人员管理 + 数据存储 + Excel导出）

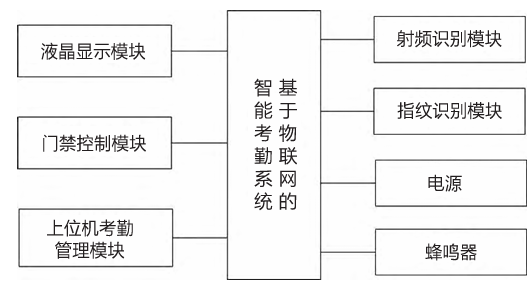

系统架构图

[RFID / 指纹模块] → [STM32F103ZET6 控制器] → [ESP8266 Mesh节点]
       ↘------------------------------------------↗
                          [服务器端（Web + 数据库 + Excel导出）]

在此架构下，STM32F103 负责底层硬件控制与身份验证，ESP8266 提供可靠的无线组网通信，服务器端则实现业务逻辑、数据存储与可视化。

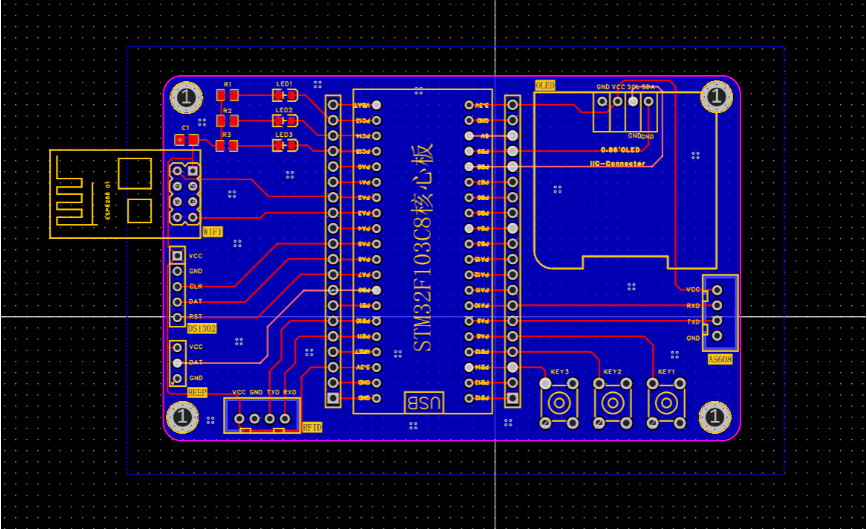

三、硬件设计

1. 控制器：STM32F103ZET6

主频 72MHz，资源丰富（512KB Flash, 64KB RAM）。
提供多个 UART、SPI、I²C 接口，便于连接指纹模块、RFID、ESP8266。
低功耗，稳定可靠，适合嵌入式考勤设备。

2. 身份验证模块

RFID 模块：用于刷卡（IC 卡/ID 卡），通过 UART 与 STM32 通讯。
指纹识别模块：采用 UART 接口，提供指纹采集、比对功能。

3. 网络通讯模块：ESP8266

支持 2.4GHz WiFi，内置 TCP/IP 协议栈。
通过 ESP-MESH 技术 实现多节点网络覆盖，避免单点连接压力。
使用 UART 与 STM32F103 通讯，协议采用 AT 指令 或 自定义串口协议。

4. 电源与其他模块

5V 适配器供电，LDO 转换 3.3V 给 ESP8266。

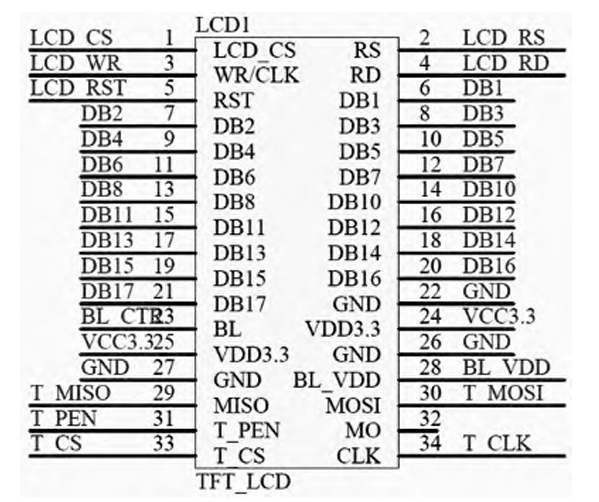

LCD 显示屏（用于显示考勤结果、系统提示）。
蜂鸣器 / LED 指示灯，提示打卡成功与否。

四、软件架构设计

系统软件分为三层：

设备端（STM32F103）
- 串口驱动：与 RFID / 指纹模块 / ESP8266 通讯。
- 数据采集：刷卡/指纹比对结果 → 上传至服务器。
- 状态显示：LCD 显示考勤结果。
通讯层（ESP8266 Mesh）
- Mesh 节点自动组网，确保大范围考勤设备无缝互联。
- 提供 TCP 客户端，定期上传考勤数据至服务器。
服务器端（Web + 数据库）
- 用户管理（添加、删除、修改人员信息）。
- 考勤数据管理（存储、查询、统计）。
- Excel 导出功能（批量导出考勤报表）。

五、ESP8266 Mesh组网原理

传统 WiFi 模式下，多个终端需要直接连接路由器，当节点数量过多时会造成 拥塞与掉线。ESP8266 Mesh 通过 分布式网络 架构，让节点之间可以 自动转发数据，实现 多节点覆盖 + 动态路由。

根节点：连接外部服务器，作为网关。
子节点：分布在各个考勤点，自动连接到上级节点。
数据转发：若子节点无法直连网关，会通过邻近节点中继。

这种方式特别适合 考勤系统多点分布 的应用场景（如学校、企业园区）。

六、服务器端实现

服务器采用 Python + Flask + MySQL 搭建，提供 Web 管理界面与数据存储功能。

1. 数据库设计（MySQL）

-- 人员表
CREATE TABLE users (
    id INT AUTO_INCREMENT PRIMARY KEY,
    user_id VARCHAR(20) UNIQUE,
    name VARCHAR(50),
    department VARCHAR(50)
);

-- 考勤记录表
CREATE TABLE attendance (
    id INT AUTO_INCREMENT PRIMARY KEY,
    user_id VARCHAR(20),
    time TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    status VARCHAR(20)
);

2. 后端接口示例（Flask）

from flask import Flask, request, jsonify
import pymysql

app = Flask(__name__)

# 数据库连接
db = pymysql.connect(host="localhost", user="root", password="123456", database="attendance")
cursor = db.cursor()

@app.route('/upload', methods=['POST'])
def upload_data():
    data = request.json
    user_id = data['user_id']
    status = data['status']
    cursor.execute("INSERT INTO attendance(user_id, status) VALUES (%s, %s)", (user_id, status))
    db.commit()
    return jsonify({"msg": "考勤数据上传成功"})

@app.route('/users/add', methods=['POST'])
def add_user():
    data = request.json
    cursor.execute("INSERT INTO users(user_id, name, department) VALUES (%s, %s, %s)",
                   (data['user_id'], data['name'], data['department']))
    db.commit()
    return jsonify({"msg": "用户添加成功"})

if __name__ == '__main__':
    app.run(host='0.0.0.0', port=5000)

3. Excel导出功能

借助 pandas + openpyxl，可以快速将考勤数据导出为 Excel：

import pandas as pd
import pymysql

def export_excel():
    conn = pymysql.connect(host="localhost", user="root", password="123456", database="attendance")
    df = pd.read_sql("SELECT * FROM attendance", conn)
    df.to_excel("考勤数据.xlsx", index=False)
    print("考勤数据已导出为 Excel 文件")

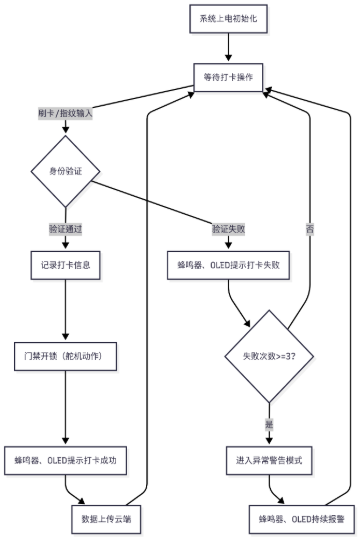

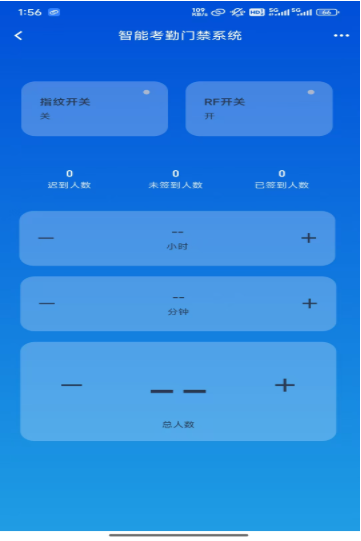

七、系统运行流程

用户刷卡或录入指纹 → STM32F103 验证身份。
STM32F103 通过 UART 将用户 ID 与考勤状态传递给 ESP8266。
ESP8266 作为 Mesh 节点，将数据上传至服务器。
服务器接收数据，存入 MySQL 数据库。
管理员可通过 Web 界面进行用户管理与数据查询。
支持一键导出 Excel，形成考勤报表。

八、功能扩展与优化

人脸识别模块：可进一步引入摄像头与 AI 模型，提升安全性。
断网缓存：STM32F103 本地存储未上传数据，联网后自动补传。
数据可视化：利用 ECharts/Matplotlib 生成考勤统计图。
移动端管理：通过小程序或APP进行实时考勤查看。

九、总结

本文介绍了一个基于 STM32F103ZET6 + ESP8266 Mesh 的智慧考勤系统，涵盖了硬件架构、软件设计、网络组网、服务器端实现与数据导出。该系统不仅实现了考勤自动化，还支持多点分布式部署，具有良好的扩展性与应用价值。

在企业、校园、工厂等场景中，该系统能够有效替代传统考勤模式，助力 智能办公 与 智慧校园 的发展。

完整源码开源分享：https://blog.csdn.net/weixin_52908342/article/details/150591980
