STM32 IOT CTF 清华校赛

一、前情提要

昨天带我学习固件安全的轩师傅给我一个他上大学时自己制作的stm32固件，让我按照IOT CTF的形式打一打。第一次尝试IOT CTF，感觉和网安CTF还是有些区别的。过程踩了很多坑，但对我这个初入二进制和固件的新手来说还是很有价值的，因此想记录下来。题目信息和附件手册见轩师傅的Github：STM32 IoT CTF 清华校赛版。

二、分析已知信息，梳理逻辑

已有信息和物件

芯片手册、接线图；
固件伪代码；
STM32 F103C6T6A 芯片等相关物理设备。

梳理逻辑

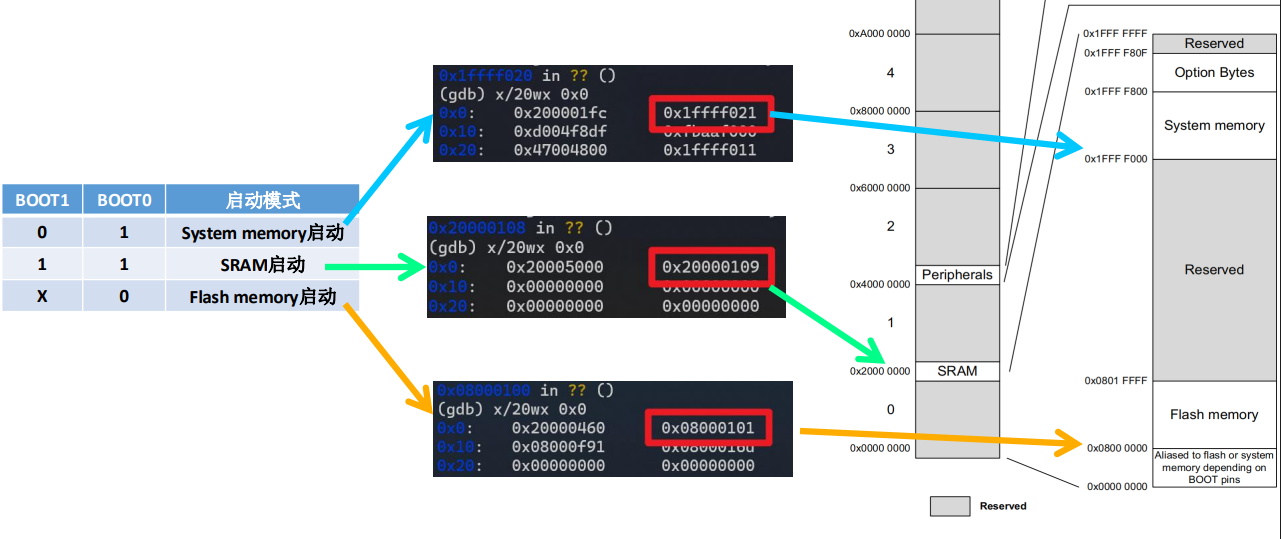

根据芯片手册，我们的代码在flash中存储，芯片上电之后，pc需要指向其中的某个地址。因此在打的时候，全程需要使boot0引脚接地，使芯片执行flash中的代码；
外部晶振全程都要接；
对于每个固件，主函数中必然存在死循环，而代码则正是死循环体中的内容，芯片在不加干预的条件下会无限循环执行下去；
printf这类函数的输出可以使用串口工具接收（UART）。

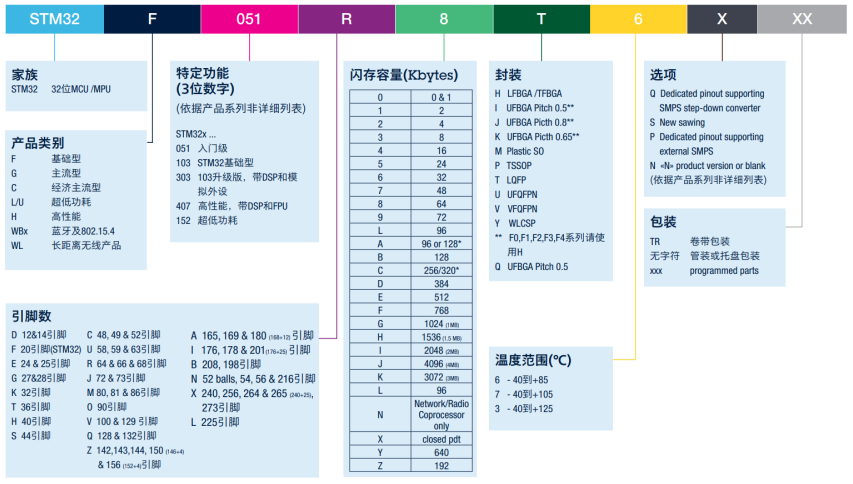

STM32 F103C6T6A含义参考下图：

三、开打

GPIO：摩斯电码

GPIO控制LED灯的亮灭，伪代码定义了flag每个字符的摩斯代码，通过灯的闪烁规律可获得flag。

UART：接出串口

这里一开始接线的时候掉了个大坑，串口连接不上，半天没搞定。最后问了陈兄才知道芯片48个引脚中所有电源都要接在一块（以前打过的固件看来是全部连通的）。

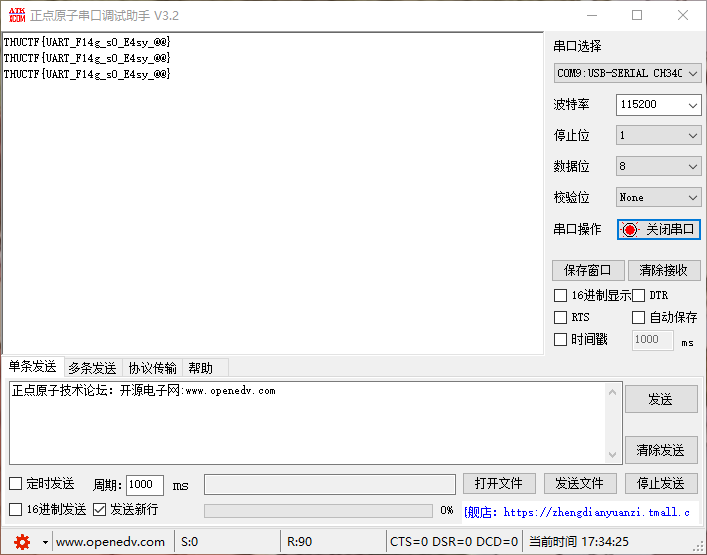

接好线打开串口工具接收就完事了：

USB_1：模拟键盘

这个USB是一个键盘设备，因此在人机接口设备中。分析伪代码：

void start_usb(){
  if(!digitalRead(PB6) && !digitalRead(PB7)  ){
    while(!USBComposite);
    Keyboard.println("THUCTF{FLAG_USB1}");
    delay(5000);
  }
}

必须要使PB6和PB7接地，然后等待设备初始化完成，鼠标光标放在任何一处可以键入的地方就能自动接收flag。

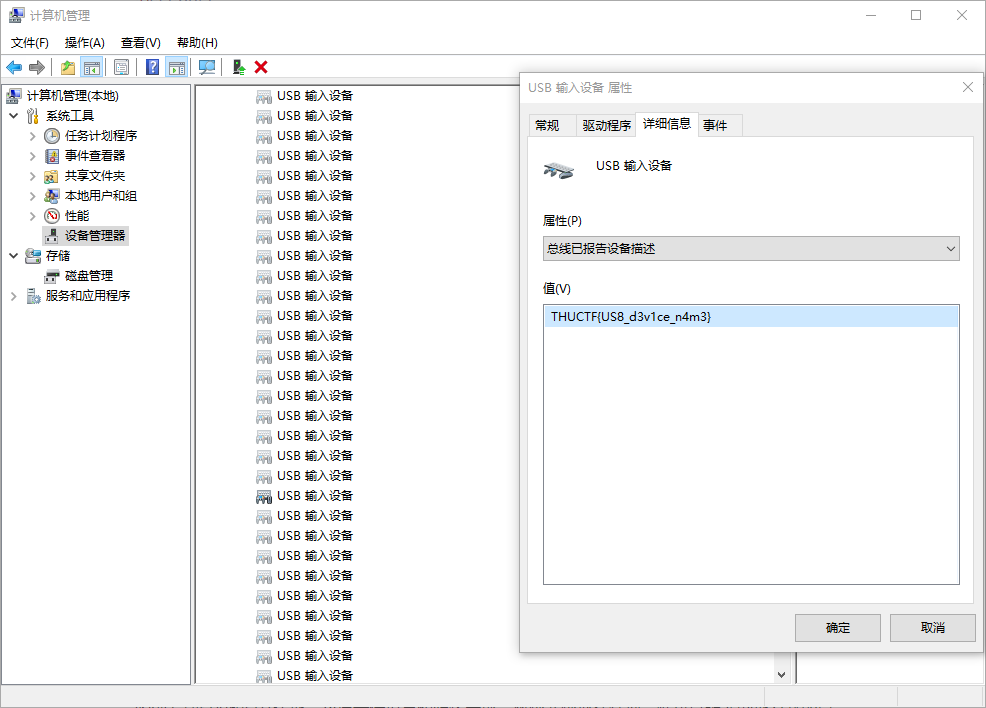

USB_2：USB上还有1个FLAG你能找到在哪么？

无语，找了半天......反正就当学习了USB设备吧。

SWD：调试和彩蛋

这个有点意思：静态分析和动态调试（先提取出32KB的固件）。
看代码：

void start_swd(){
    char a[200] = "THUCTF{FLAG_SWD2}";
    delay((int)a % 1000);
    int i;
    int j;
    if((int)&i == (int)&j + i){
      Serial1.println("THUCTF{FLAG_SWD1}");
    }
}

既有栈上定义的数组，也有打印函数，说明同时需要ST-Link和UART设备。
这里又踩坑了，需要注意只需ST-Link供电即可，UART除了RX、TX和GND其他不接。
OK了，IDA，启动！

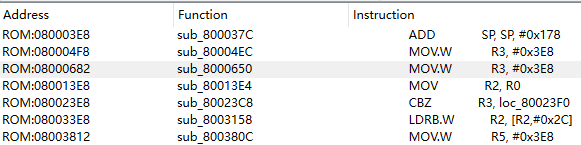

函数很多，想找到很难，但我们看到代码中有个立即数1000，其他函数中都没有，因此可以搜索它的16进制进行定位：

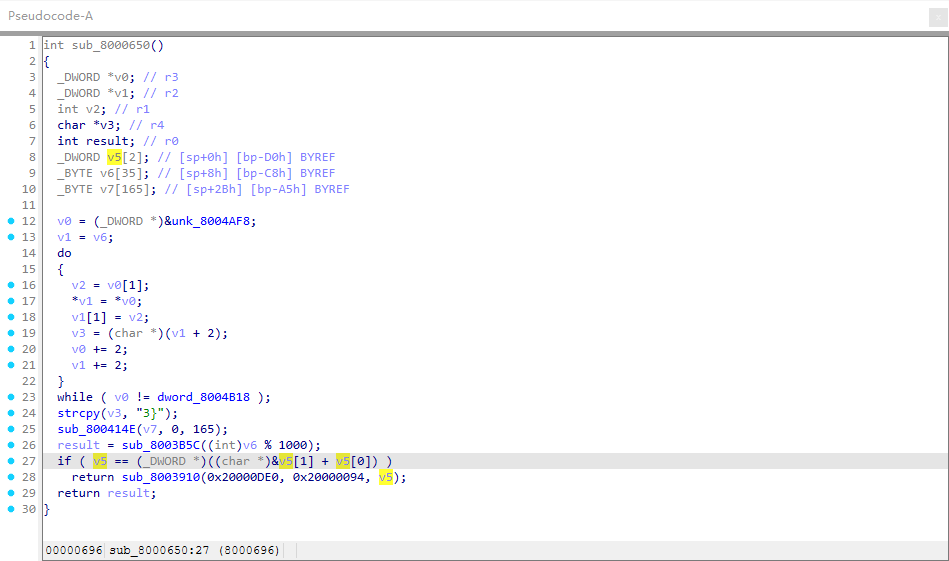

也能看到汇编指令：

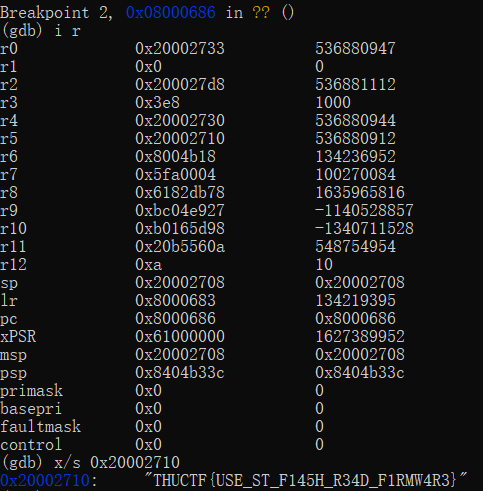

现在问题来了，如何找到a数组在内存中的栈？

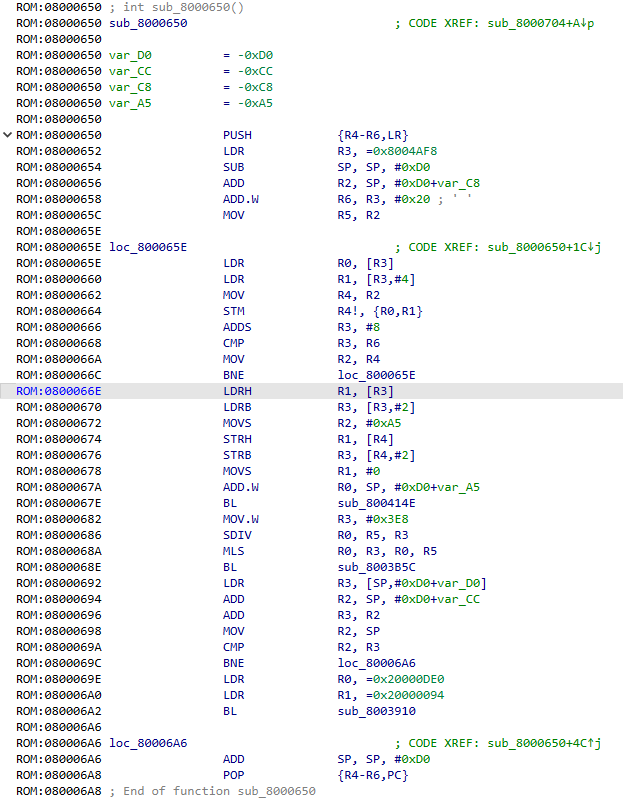

汇编代码中有一条指令SDIV R0, R5, R3，猜测是delay((int)a % 1000)，而前一条指令中另R3为1000，那么作为源操作数之一的R5应该就是a的起始地址。

最后对于条件判断，有两条可行的绕过方法，跳过判断语句，或者让左右两边相等。
核心在这：

和

绕过方法一：断点断在0x0800069c，执行到这停止，设置pc为0x，再次往后执行就可以串口接收flag了。
绕过方法二：断点断在0x0800069c，修改R2的值，使其等于R3的值，继续执行即可输出并接收。
（一开始0x20000DE0和0x20000094这两个立即数是i和j，太菜了555~）
