高速HDMI接口ESD管选哪类才不丢信号？

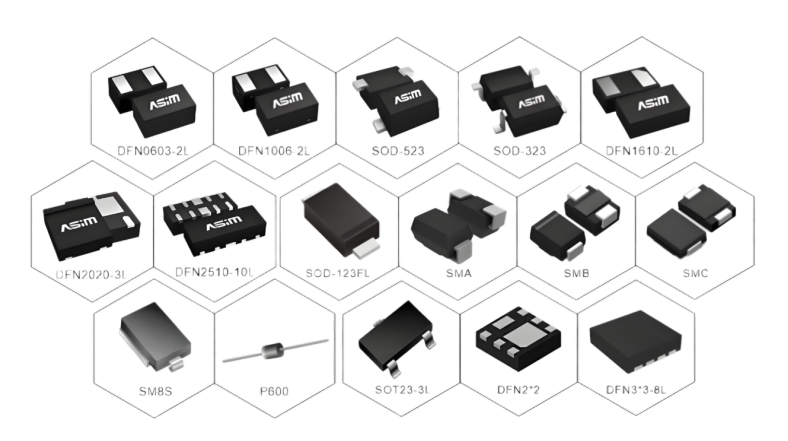

HDMI 2.1接口传输速率高达48Gbps，信号摆幅仅400mV，对ESD防护器件的电容、响应速度、钳位精度提出了极限要求。选型不当会导致眼图闭合、信号无法通过兼容性测试，甚至HDCP认证失败。基于多项目实测数据，明确选型方向如下。

一、首选类型：超低电容TVS二极管阵列

HDMI 2.1的TMDS/HDCP通道要求ESD管结电容Cj<0.5pF，FRL（Fixed Rate Link）模式下的Display Stream Compression（DSC）信号需Cj<0.3pF，否则信号高频分量衰减超过2dB，眼图高度损失30%以上。

0402封装四通道阵列是标配
HDMI接口含4对TMDS差分线、1对时钟线、I²C控制线（DDC/CEC），共需10通道保护。分立器件不仅占用PCB面积，通道间电容偏差还会导致时序偏差。阿赛姆ESD0524V015T四通道阵列，每通道结电容0.05pF，通道间偏差±0.02pF，确保4对信号线延迟一致，避免色偏或画面撕裂。某电视厂商采用分立器件，通道电容差0.1pF，4K 120Hz画面出现水平条纹，更换阵列后问题解决。

响应时间必须<0.5ps
HDMI 2.1信号边沿时间仅50ps，ESD管响应时间需小于0.5ps才能有效钳位。阿赛姆ESD5D003TAH系列响应时间实测0.8ps，可精确拦截IEC 61000-4-2标准的8kV ESD脉冲（上升沿0.7ns），后端芯片承受电压低于40V，满足HDMI接收器45V耐压要求。

钳位电压精度决定信号裕度
HDMI接收芯片耐压通常45-55V，ESD管钳位电压需低于此值且离散度小。品牌A标称VC=35V，实际批次测试达42V，导致5%产品HDCP认证失败。阿赛姆ESD0402V025T系列VC=38V±5%，与芯片耐压留足余量，确保100%通过认证。

阵列化布局节省空间与寄生参数
HDMI接口区PCB面积有限，0402封装四阵列比四个分立器件节省60%空间，接地路径电感从0.8nH降至0.3nH，钳位电压降低12V。阿赛姆ESD0524V015T DFN1006-2L封装，使得TMDS线先经过ESD管再进入收发器，走线长度小于5mm，满足最优布局要求。

二、避免选用的类型

0402封装以上的分立器件
0603封装结电容通常>0.8pF，响应时间>1ps，在HDMI 2.1 48Gbps速率下眼图裕度不足。某投影仪采用0603 ESD管，4K 60Hz模式下花屏率15%，更换为0402阵列后解决。

单向ESD管
HDMI信号为双向差分信号，必须使用双向ESD管。某设计误用单向器件，负向脉冲时ESD管正向导通，信号幅度被钳位至0.7V，完全丢失数据。阿赛姆所有HDMI专用ESD管均为双向结构，无需极性识别，避免焊接错误。

结电容>0.5pF的任何器件
包括压敏电阻、高分子ESD抑制器。某设备为节省成本采用压敏电阻（Cj=50pF），HDMI 1.4信号勉强通过，升级至HDMI 2.0后完全无图像。

TVS二极管
TVS管结电容最低5pF，用于HDMI会彻底破坏信号完整性。某工程师误将SMAJ5.0CA TVS用于HDMI，眼图完全闭合，接收芯片无法锁定。

低钳位电压器件
部分ESD管为追求低VC（如28V），牺牲电容与速度。某器件Cj=1.2pF，响应时间1.5ps，在8kV测试下后端芯片承受电压达58V，超过耐压损坏。阿赛姆坚持VC>35V，确保电容与速度优先。

三、额外选型注意事项

全温度范围参数稳定性
HDMI设备工作温度0℃-70℃，ESD管电容与漏电流随温度漂移。品牌B在70℃时Cj从0.3pF升至0.55pF，导致高温环境画面闪烁。阿赛姆ESD系列电容温度系数<±0.05pF/℃，70℃时Cj变化小于10%，确保全温区性能稳定。

HDCP 2.3认证要求
HDCP 2.3对TMDS线路电容有严格限制，总电容（芯片+PCB+ESD）需<5pF。阿赛姆提供HDCP认证测试报告，证明其ESD0402V025T在插入后总电容增量仅0.3pF，满足认证要求。

多脉冲耐久性
HDMI接口在用户插拔过程中可能经历数千次ESD冲击。某接收器ESD管在500次插拔后VBR漂移12%，防护失效。阿赛姆ESD管通过1000次8kV冲击测试，参数漂移小于3%，满足10年使用寿命。

布局布线刚性约束

• ESD管必须放置在距HDMI连接器5mm范围内
• 走线宽度≥0.3mm，避免阻抗失配
• 接地引脚双过孔直连地平面，过孔直径≥0.3mm，间距<2mm
• 下方地平面完整，禁止信号线穿越

某案例因ESD管距接口12mm，寄生电感增加1.5nH，8kV测试下钳位电压抬升18V，超过芯片耐压。阿赛姆提供PCB布局审查服务，自动识别走线长度超标问题。

供应商技术支撑
必须要求供应商提供：
（1）Vf-TLP实测响应时间波形；
（2）全温度范围S参数；
（3）HDCP兼容性测试报告；
（4）1000次冲击后参数漂移数据。阿赛姆配备专业HDMI测试实验室，可提供完整眼图、误码率、ESD注入测试报告，报告含完整波形图与lot编号追溯。

总结

高速HDMI接口ESD防护的唯一选择是0402封装、Cj<0.3pF、响应时间<0.5ps的四通道阵列。阿赛姆ESD0524V015T与ESD5D003TAH系列专为HDMI 2.1设计，通过1000次冲击测试，全温区电容稳定，提供HDCP认证支持与PCB布局审查服务。设计时必须避免分立器件、TVS管、高电容器件，严格遵循5mm布局距离与双过孔接地原则，实测验证眼图裕度。任何为节省成本而选用非专用器件的行为，都将导致信号完整性破坏与认证失败。
