【CANoe】CAPL程序的Debug功能调试

Debug Mode的使用前提

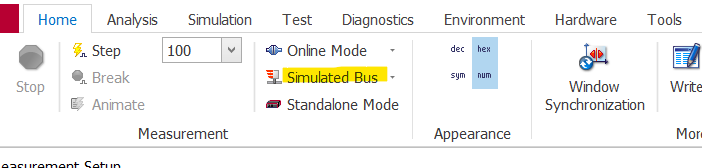

• Debug Mode只适用于Simulated Bus模式，否则在Debugger窗口中无法开启Debug Mode


设置Debug Mode

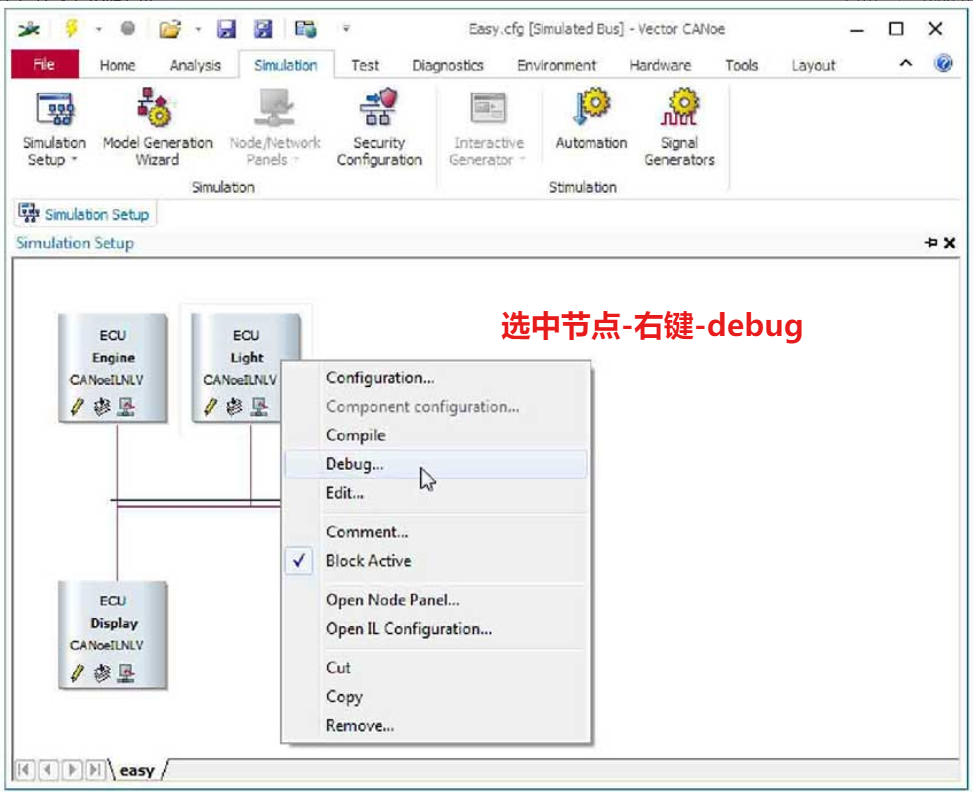

打开节点的Debug窗口：节点-右击-debug

•

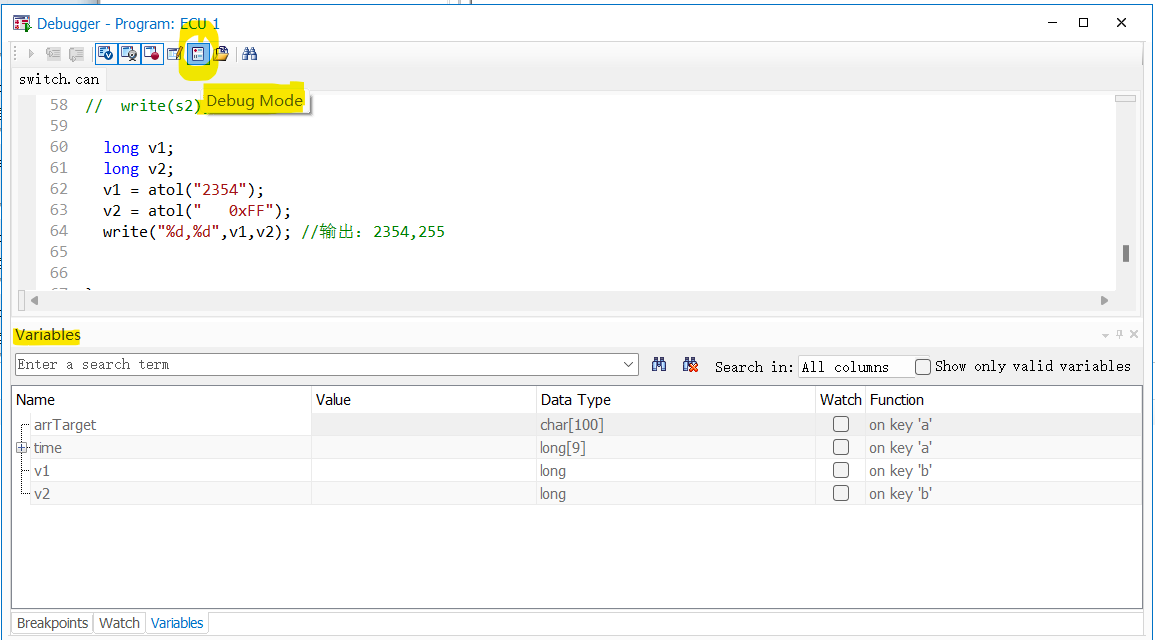

激活debug功能：点亮debug mode按钮

• 注意：debug模式下的CAPL代码不能编辑


debug窗口

• step框执行，windows查看每一步时变量等的变化


设置断点

• 想要debug的语句的行号部分双击或右击-添加断点


执行debug

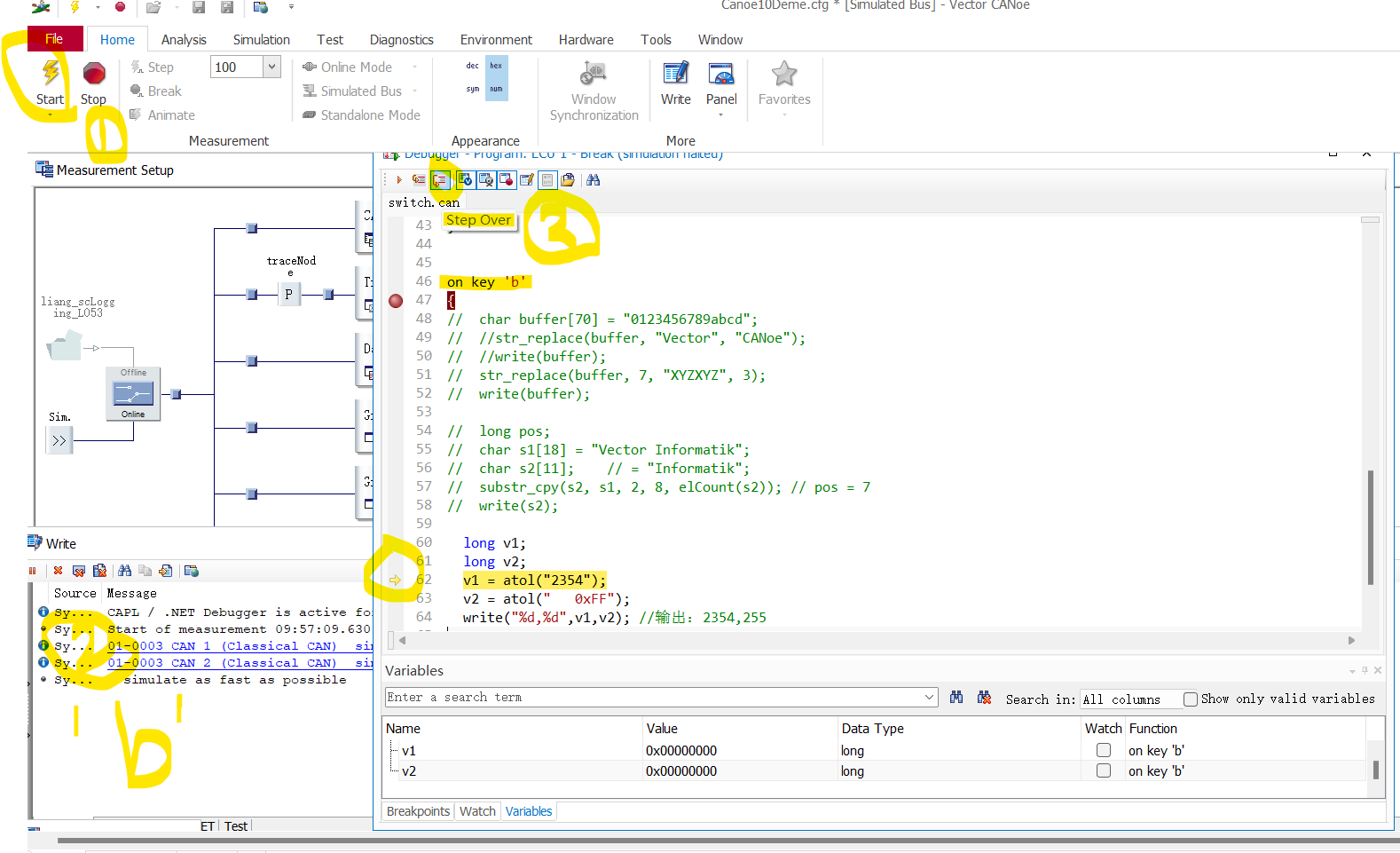

运行工程

• 先运行工程，然后才能step断点

执行断点语句的触发动作

• 如图为按下b，总之先满足程序执行到断点部分

按下step部分的按钮，查看高亮语句对应的变量变化

•

参考

• 《CANoe从入门到精通》第11章-仿真工程编译和调试
