【CANoe】logging日志文件的保存/回放

logging日志文件

logging文件

• CANoe允许用户将测量过程中的报文、信号和变量等数据记录到指定的日志文件中，即logging文件

logging文件的常见格式

• 1）ASC格式：

  • 为可读的文本文件，该格式文件可以与外部程序进行数据交换，可读性强。

• 2）BLF格式：

  • 支持所有的总线信息／协议和环境变量。
  • 该格式保存文件较小，可以存储数据量较大的总线信息

logging在CANoe中的设置

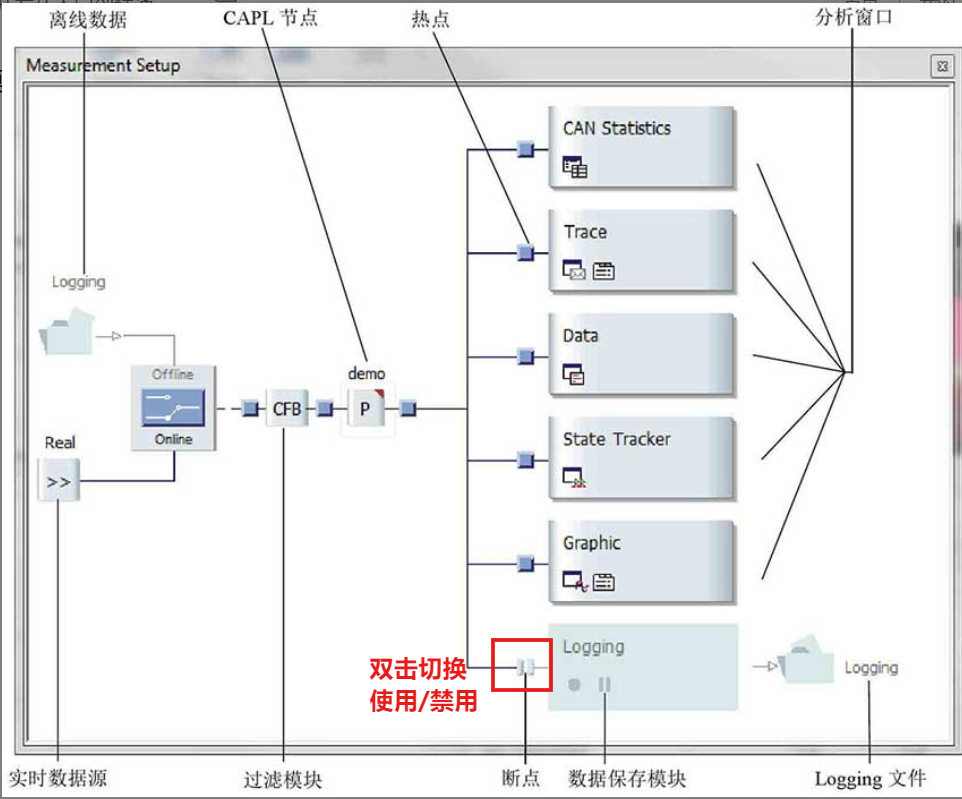

measurement窗口中的logging

• 新建仿真工程之后，CANoe默认提供一路未启用的Logging Block


logging配置窗口

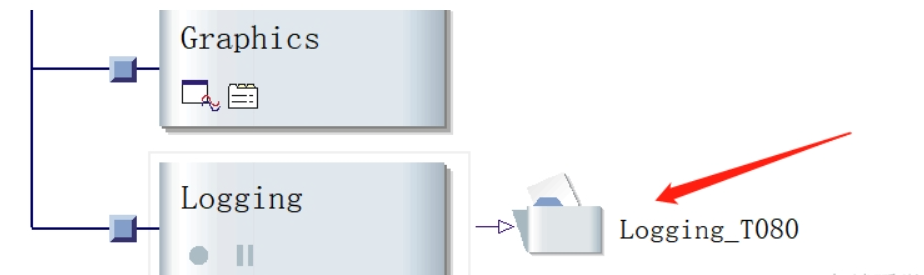

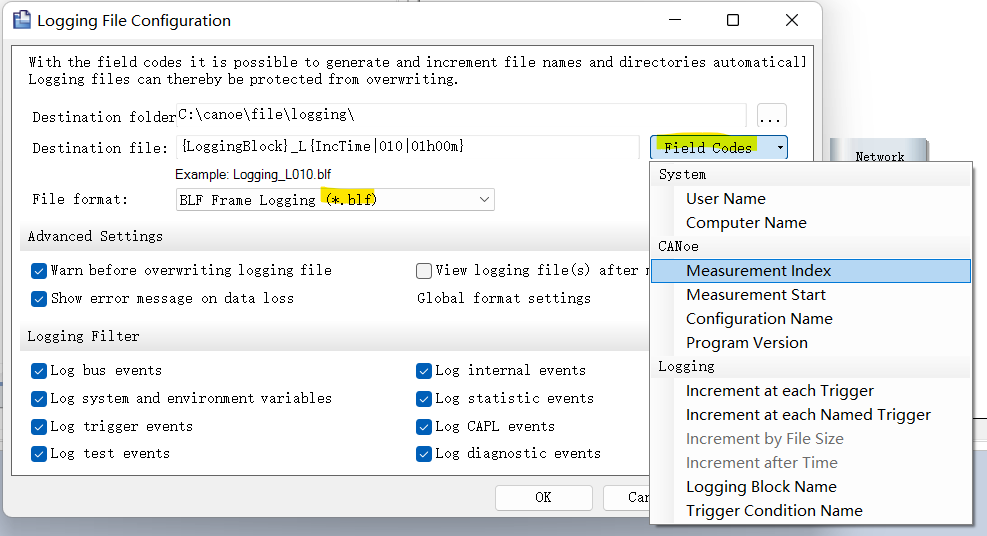

• 双击logging文件图标：打开logging配置窗口
• logging配置窗口：设置路径/name/文件类型等
• 其中 field codes：可以动态设置文件名自动更新

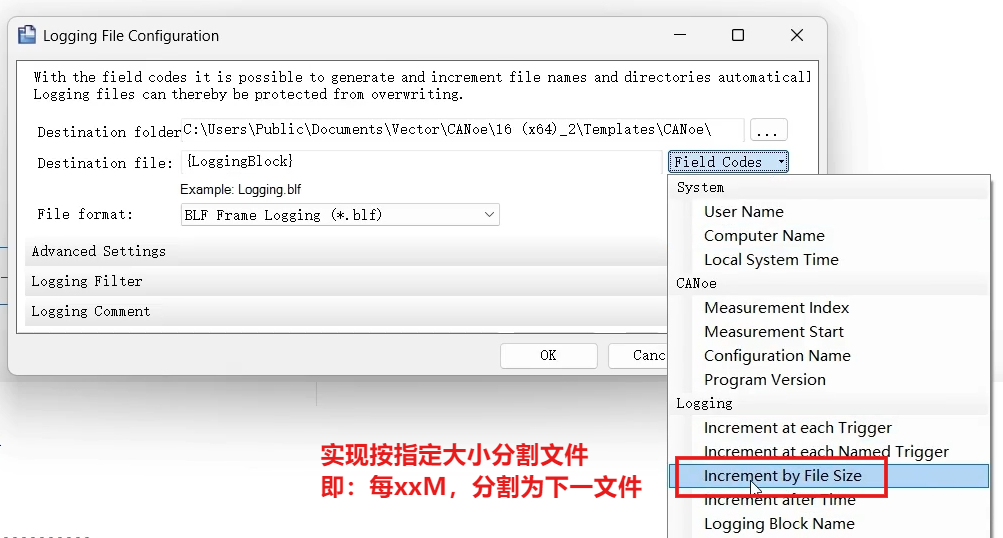

field codes的妙用

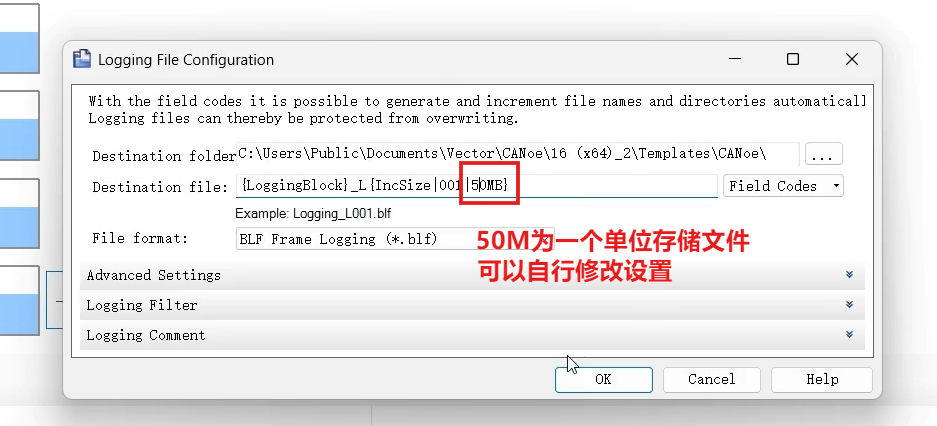

• 如果不想logging文件过大，可以设置自动分割

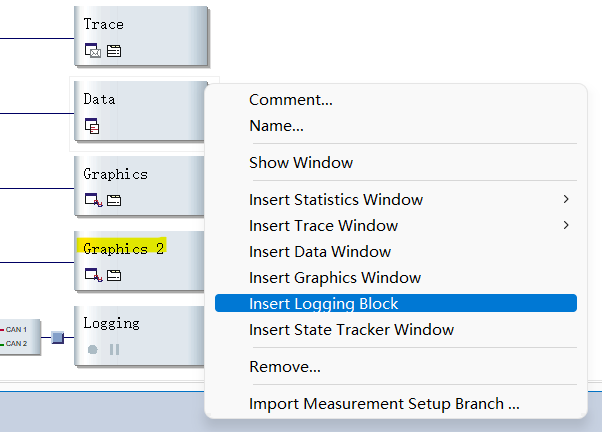

新增logging block

• 产生一个新的logging block，类似图中高亮的graphics

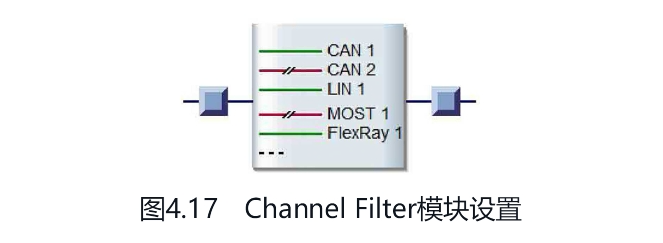

logging过滤器

• 热点(小方块)-右击添加：3种过滤器




logging自动录制-trigger设置

• trigger窗口：双击logging block打开
• 默认trigger状态下：运行开始录制，停止结束，记录全部数据

trace导入/导出

trace导入

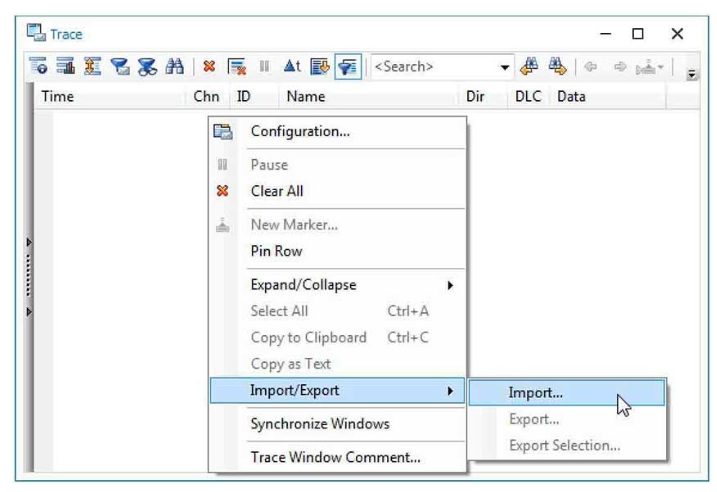

• 在Trace窗口中的空白处，右击并选择Import/Export→Import命令


Toggle display mode切换成滚动模式

• 显示完整的数据


trace导出

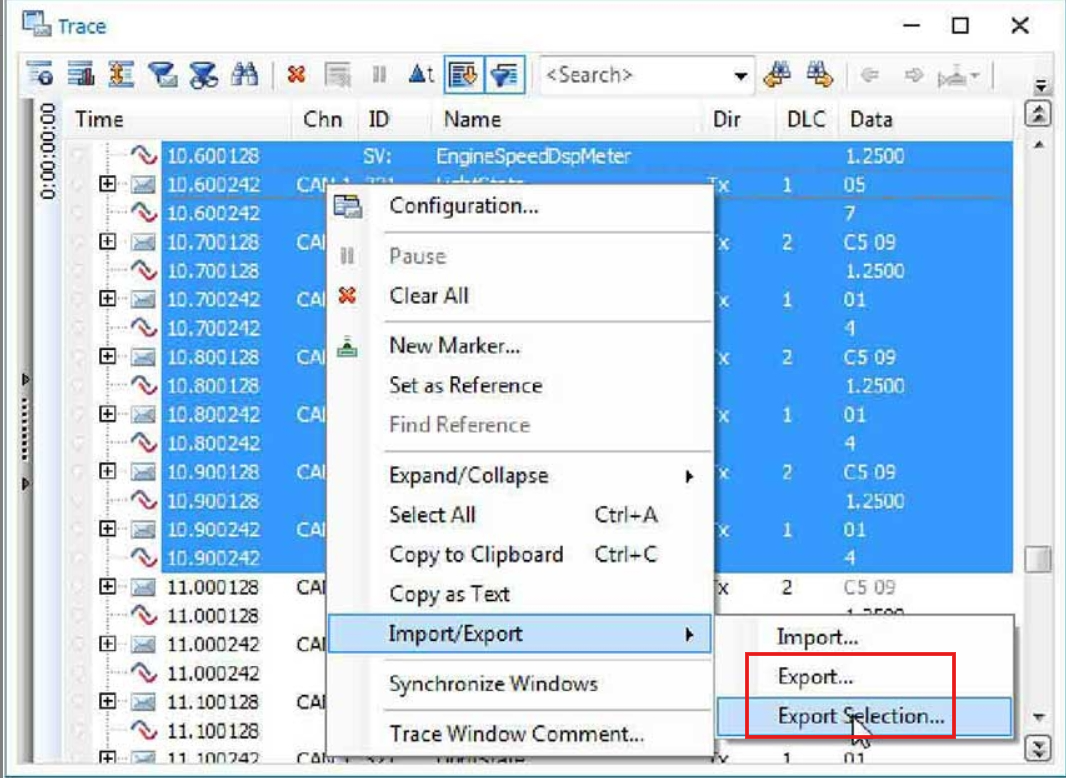

• 选择trace，右击并选择Import/Export→Export/Export Selection
• 分别为导出全部 / 导出所选trace
• 保存时选择logging文件格式：asc / blf


trace的查看和编辑-asc格式为例

• asc格式的trace文件可以在记事本或excel里打开

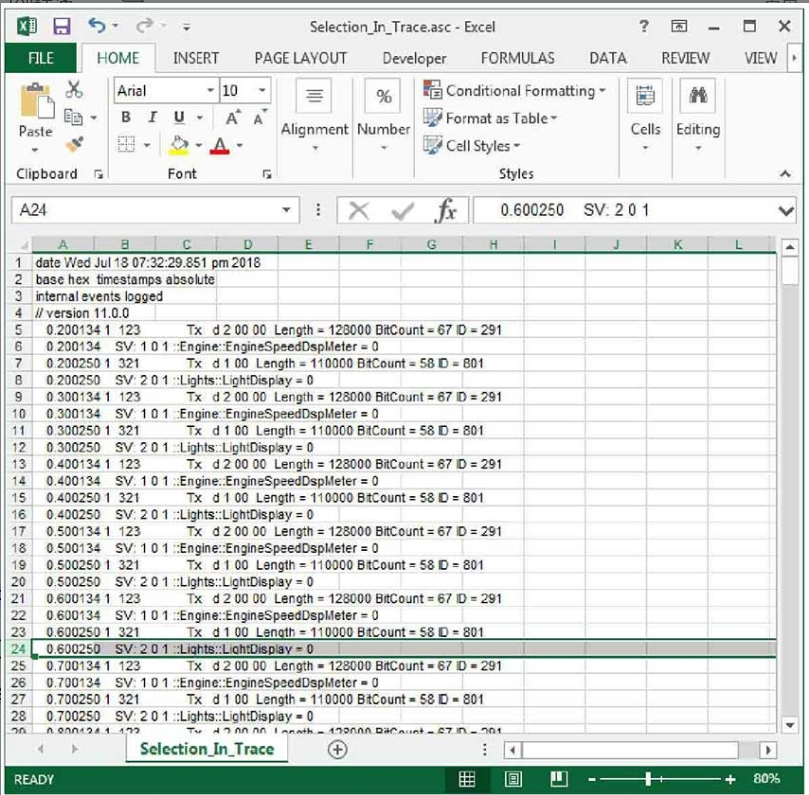

• 在excel打开的trace：对关注的报文、信号及事件进行加工（如添加、删除或修改等）


trace回放

切换为offline模式

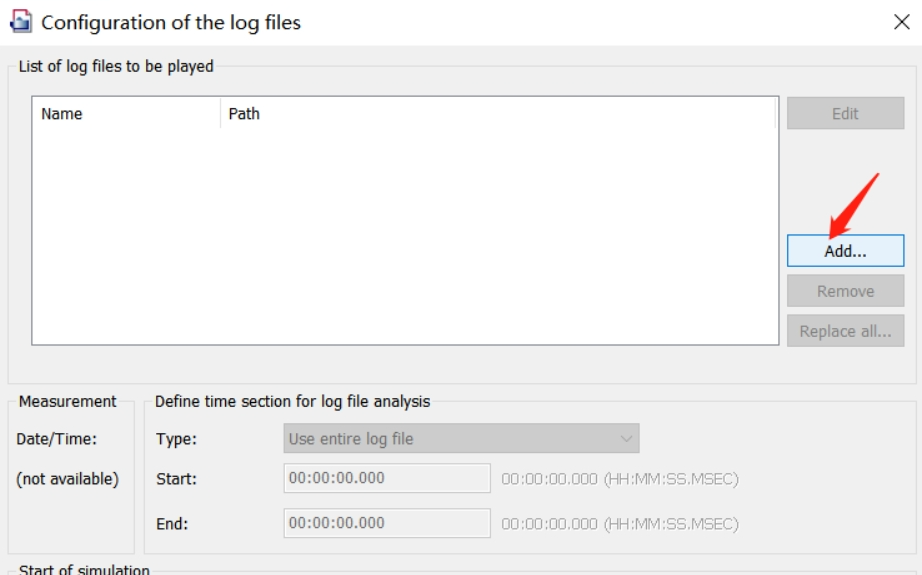

• offline的左上角中导入要回放的logging文件

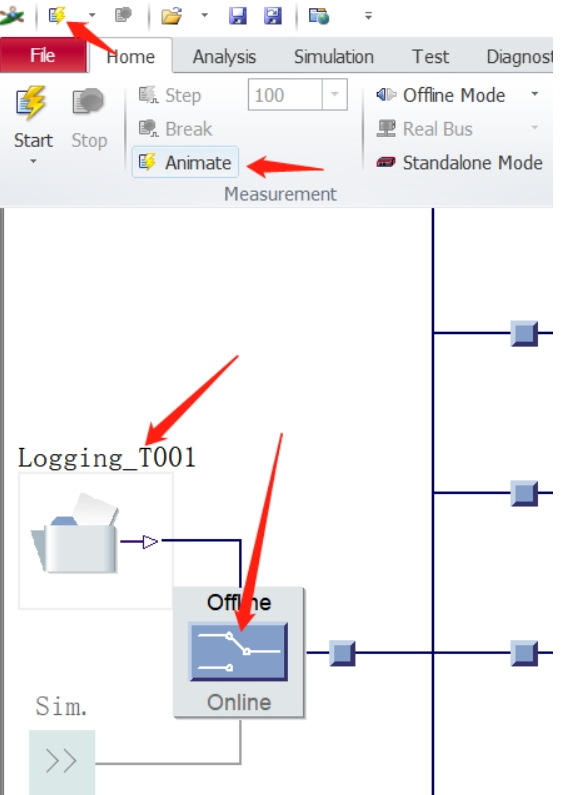

播放trace

• 闪电运行：快速回放

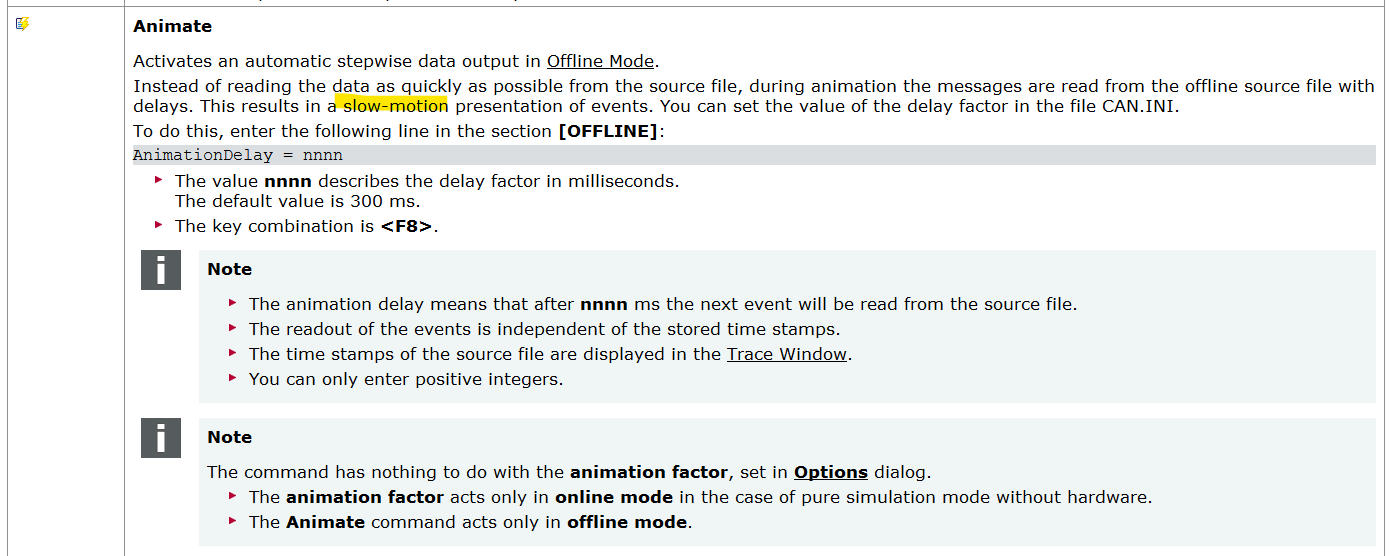

• home-animate，后运行：慢速回放
