【CAPL】CANoe数据监测功能statistics 及 获取并输出busload

CANoe数据监测功能

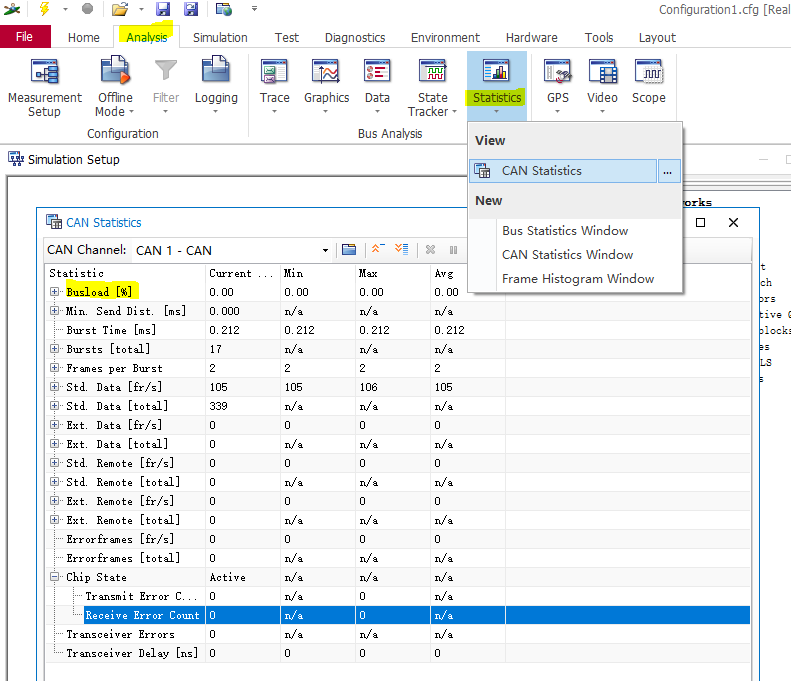

打开CANoe的数据监测窗口

• Analysis标签下：statistics

• 除了busload外，还有很多总线数据值

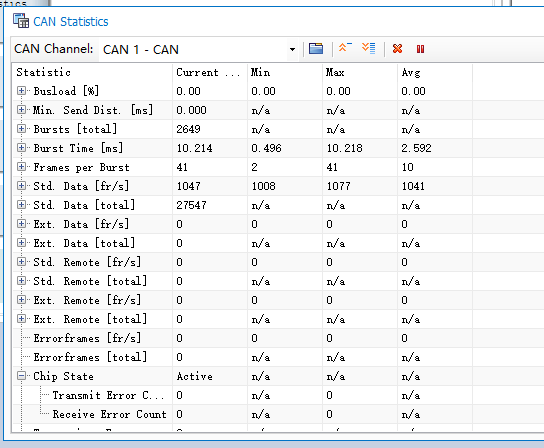

• 运行中的数据监测窗口

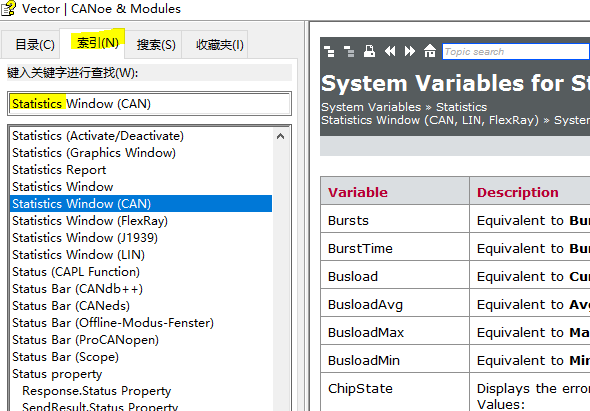

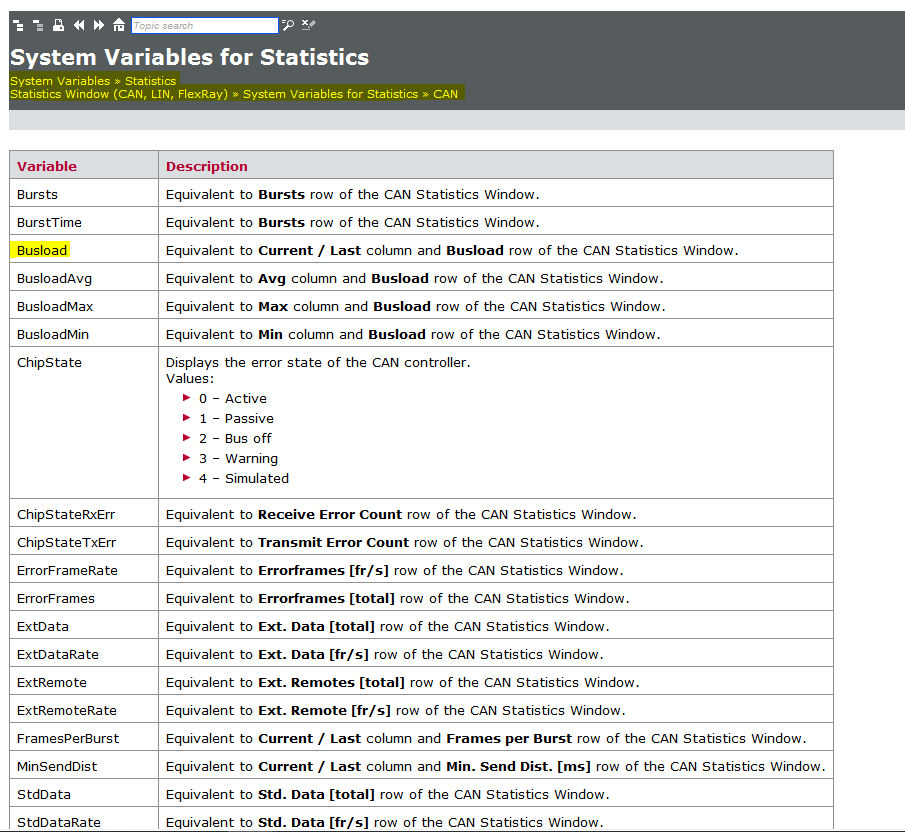

在帮助文档中学习

•
•

CAPL获取busload

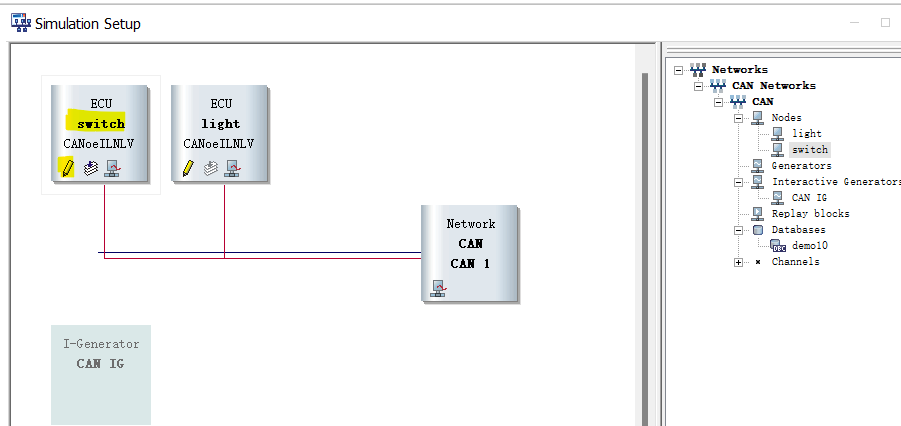

节点网络

• switch节点发送报文，light接收报文


要点注意

• write("busload is %d",@sysvar::_Statistics::CAN1::Busload);:
  • 不写%d会导致错误，只输出字符串，不输出后面的busload值

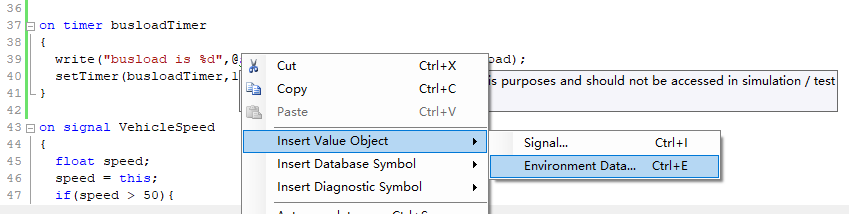

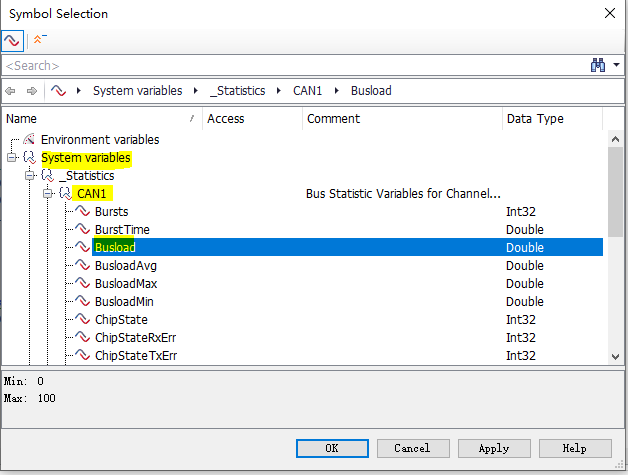

• 插入busload参数：右键选择



代码示例

• 注：直接输出，值为0

  on start
  {
    //..
    setTimer(busloadTimer, 200);
  }

  on timer busloadTimer
  {
    write("busload is %d",@sysvar::_Statistics::CAN1::Busload);
    setTimer(busloadTimer,200);
  }

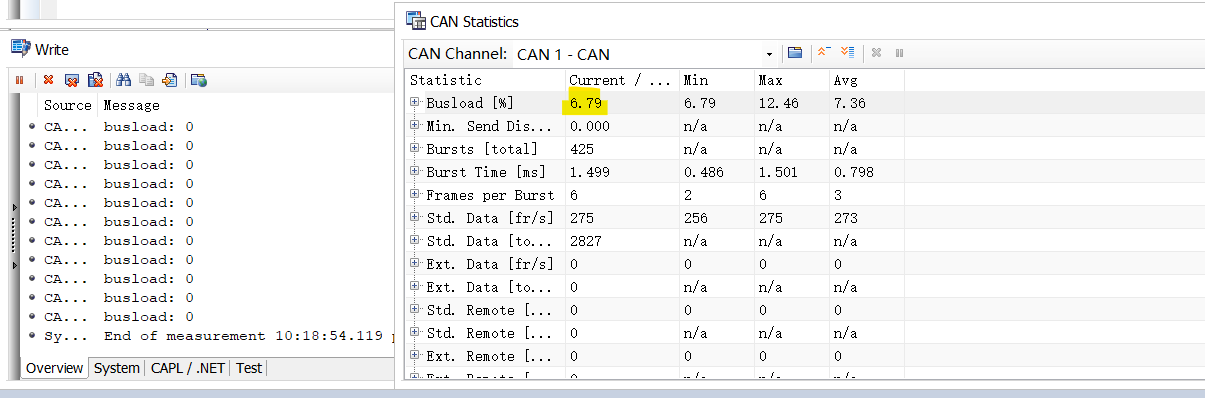

运行效果

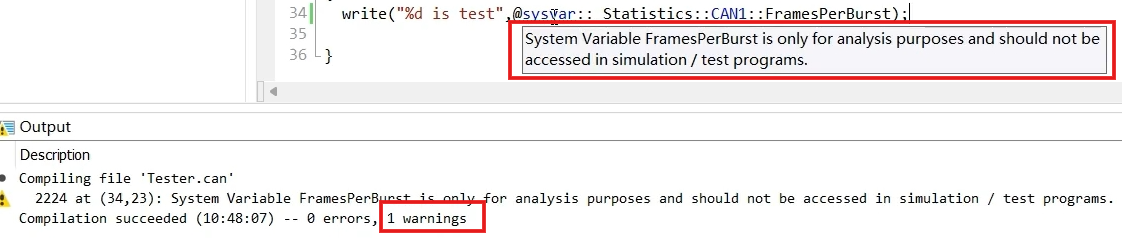

• busload在write中输出为0，与statistic窗口中的值不一致，全为0



获取statistics窗口中的参数并输出

添加program node

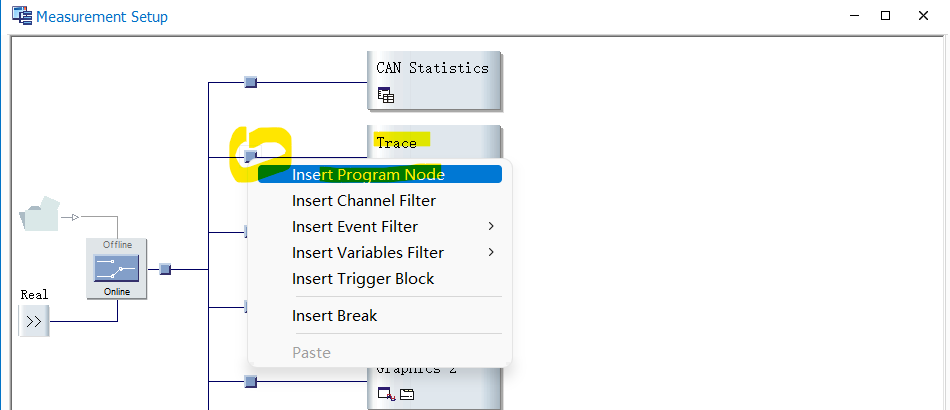

• measurement的trace左侧小方块：右击-添加program node

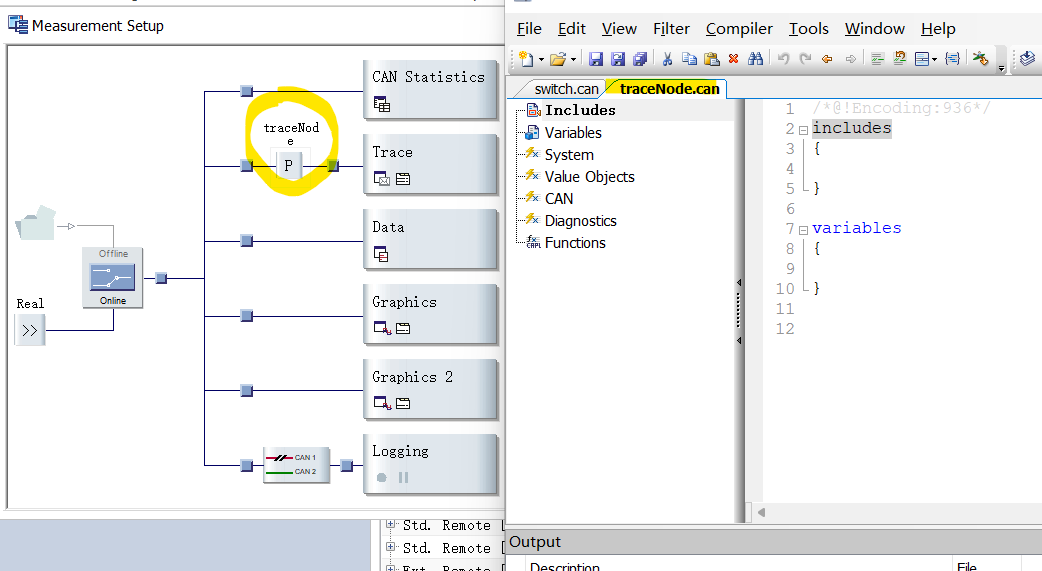

打开此program node的CAPL代码

• 双击如图 P 可打开：第一次打开时为创建，输入文件名
• 注意：P节点，是串在trace的必经之路上的，要在获取到busload值后将其发给trace

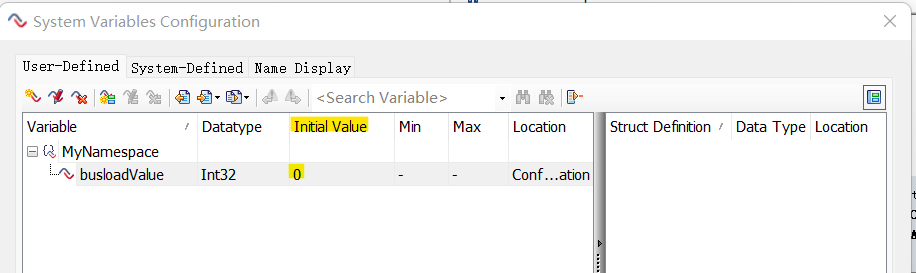

创建系统变量保存busload的值

• 设置初始值为0


将busload赋值给系统变量busloadValue，并输出

• traceNode.can:

  on sysvar sysvar::_Statistics::CAN1::Busload
  {
    @sysvar::MyNamesapce::busloadValue = @this;
  }


• switch.can

  on start
  {
    setTimer(checkTimer,200);
  }

  on timer checkTimer
  {
    //write("busload: %d",@sysvar::_Statistics::CAN1::Bursts);
    write("busload: %d",@sysvar::MyNamesapce::busloadValue);
    setTimer(checkTimer,200);
  }

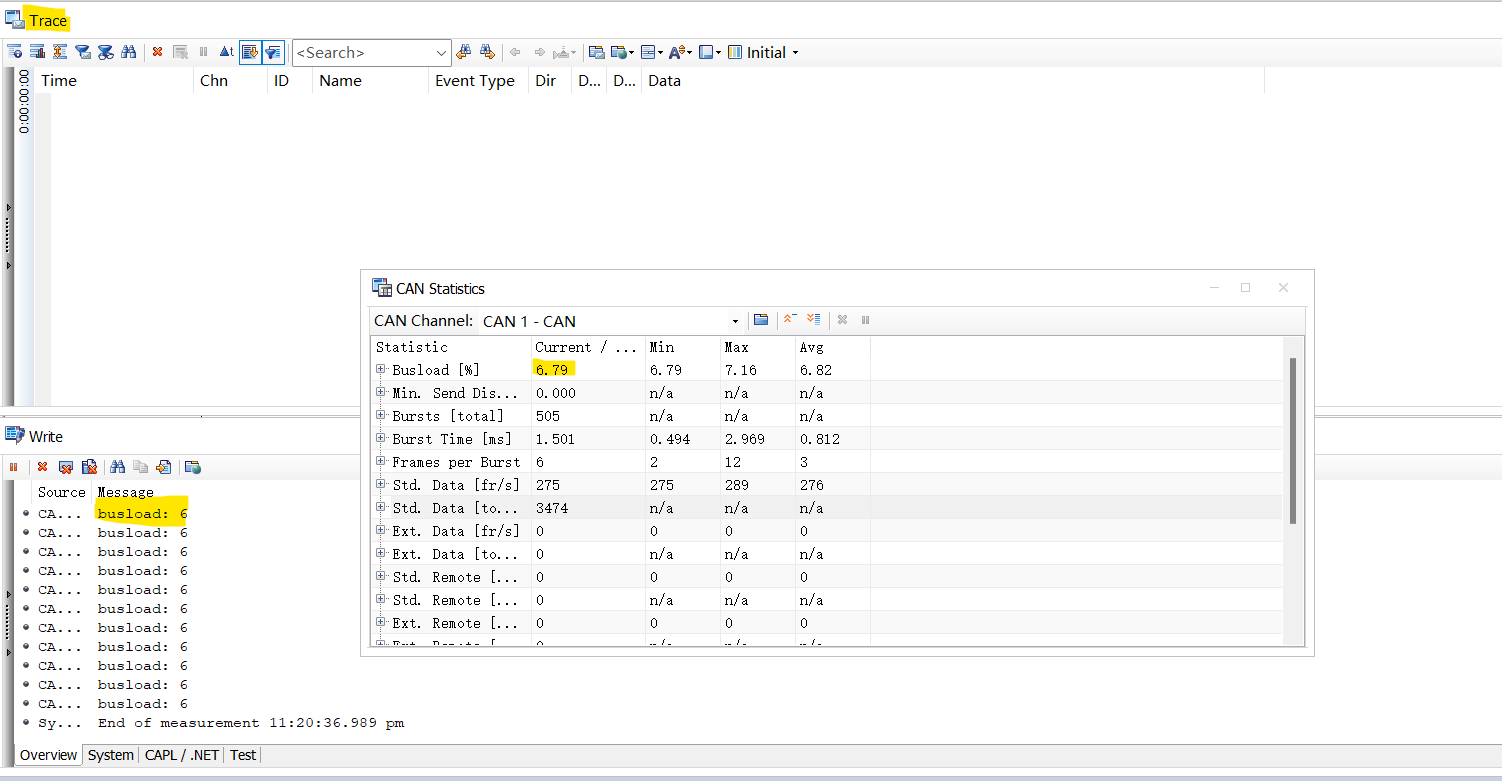

运行效果

• write可以输出正常的busload值
• 但trace窗口空白：因为 以上的P节点，作为中转没有将数据传递给trace


P节点的数据传递给trace

• traceNode.can: 添加 on message *
• 解释为：拿到的任何消息，都发出来，即传递给下游的trace

  on message *
  {
    output(this);
  }

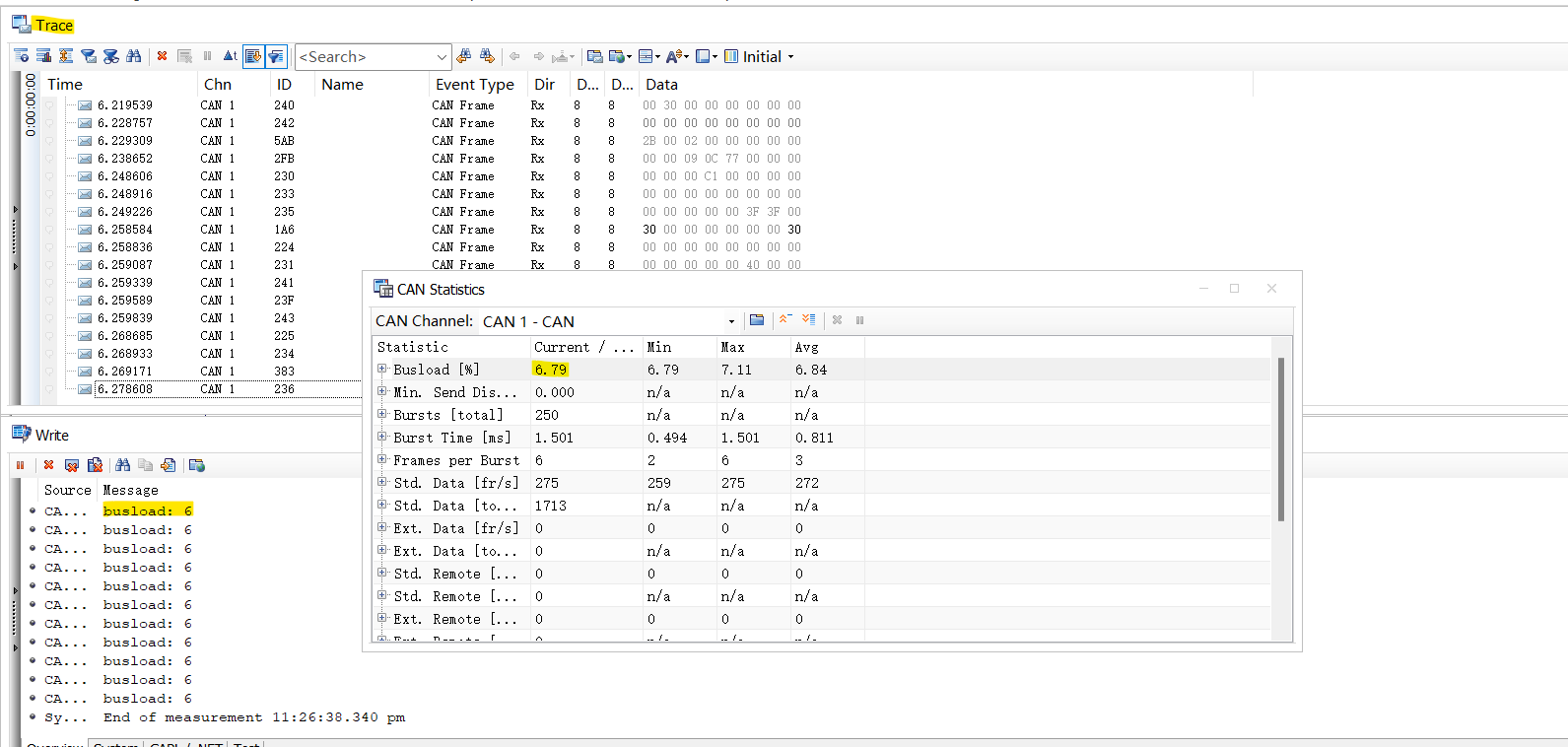

运行效果

•

END
