【CANoe】CANoe中Graphics的常用功能

基本操作

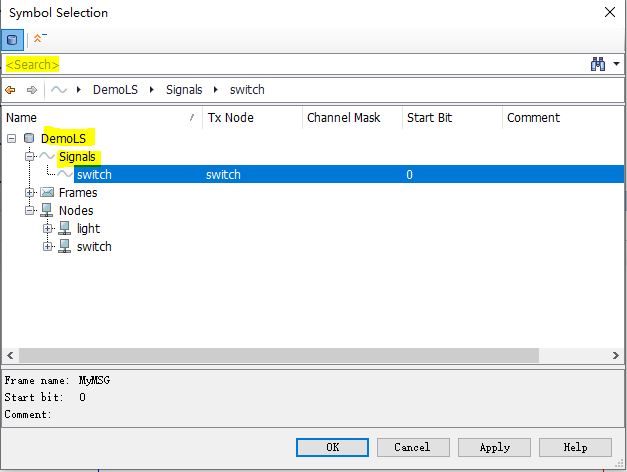

左侧添加监测的信号：右键-add

• 选择DBC(如图DemoLS)下的信号
• search：直接查找，适用于复杂dbc
•

暂停：暂停图像查看细节的同时不同停止工程

•

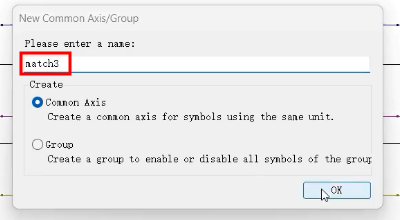

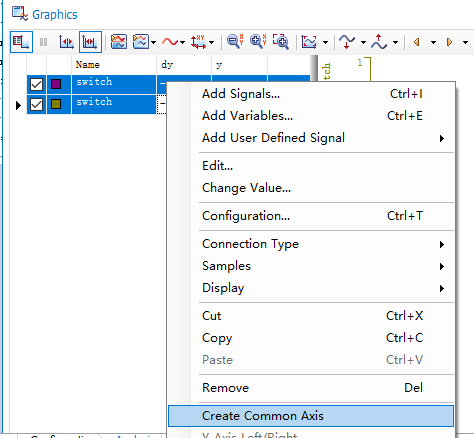

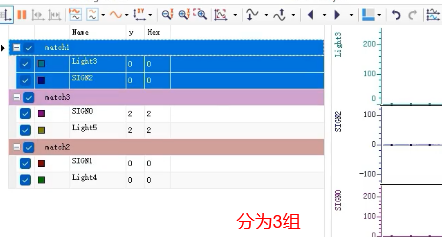

添加信号分组：选中多个信号-右键-create common axis/group

•



图像显示设置

调节x轴、y轴

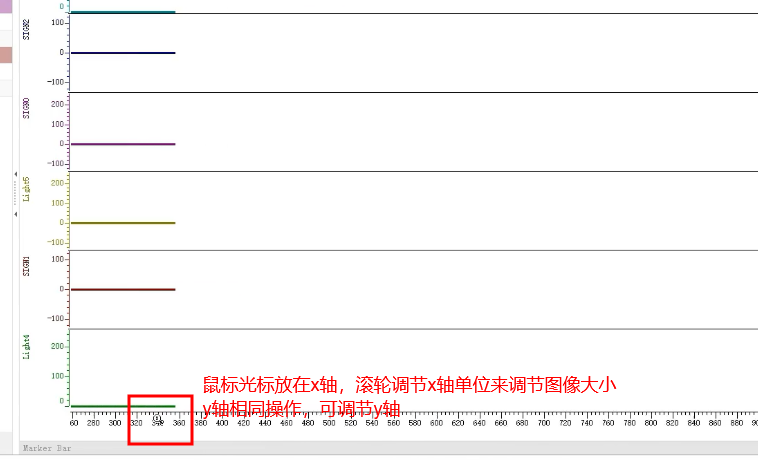

• 鼠标滚轮快速调节：

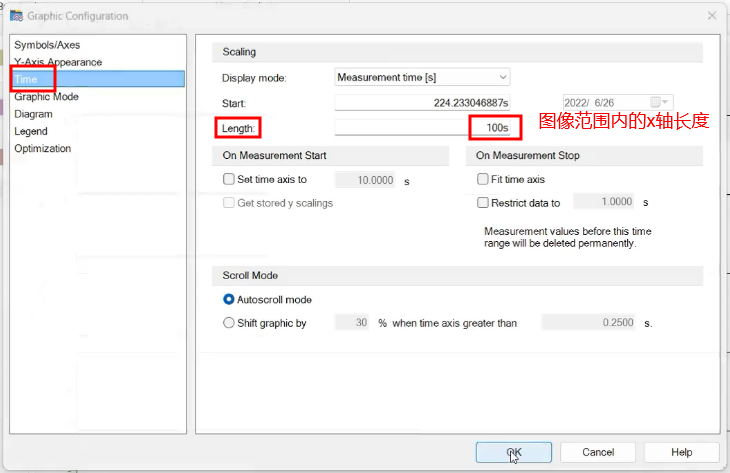

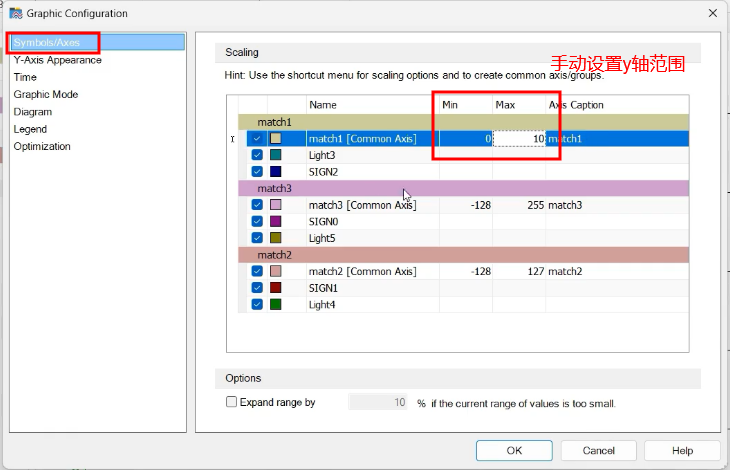

• 设置窗口调节具体数值

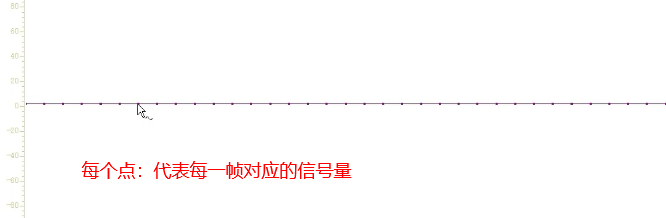

显示每一帧的sample点：Toggle samples

•

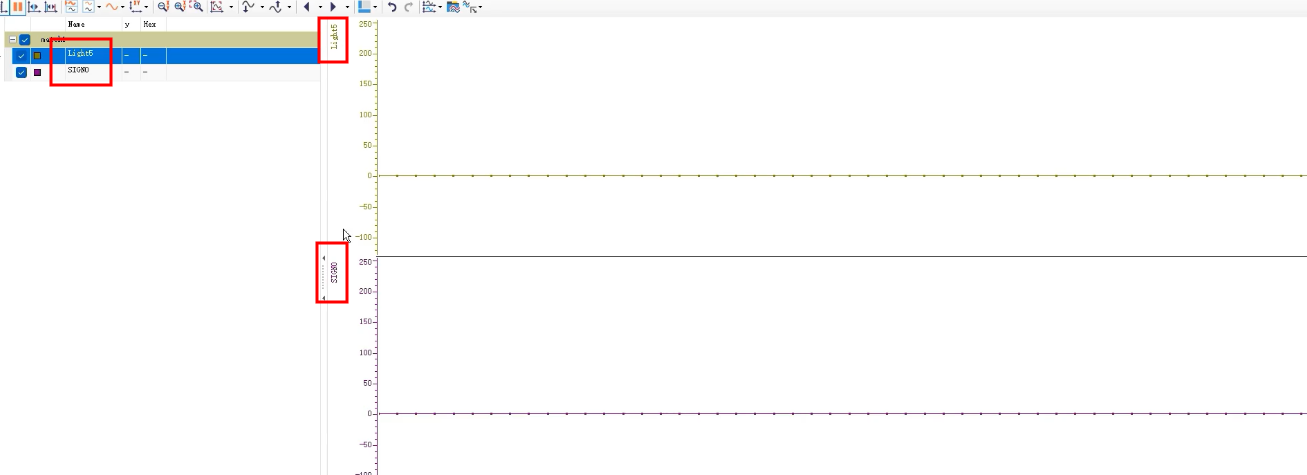

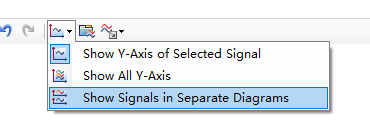

同时显示多个信号：show signals in separate diagrams

•

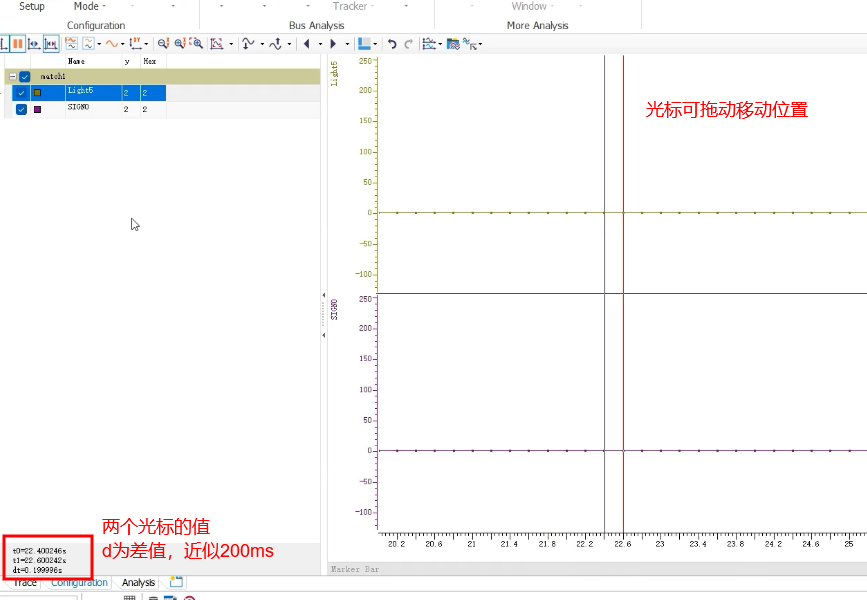

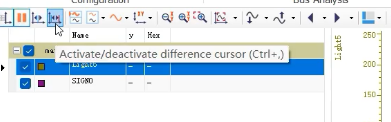

光标cursor：打开/关闭光标功能

•


针对总线数据的操作功能

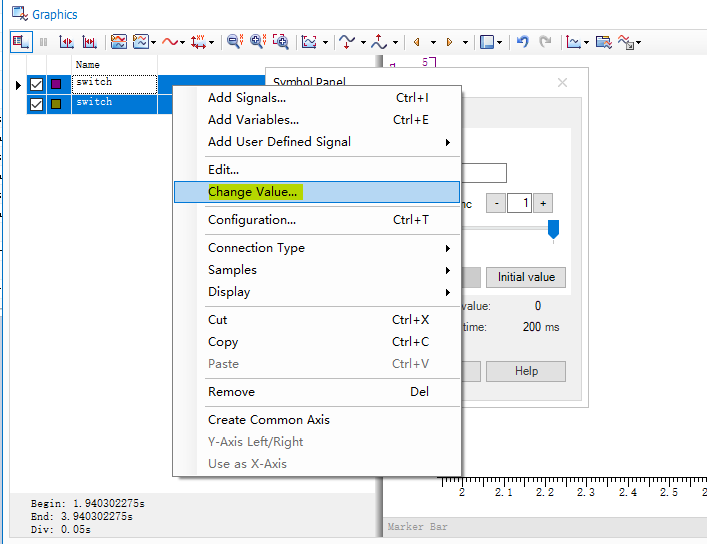

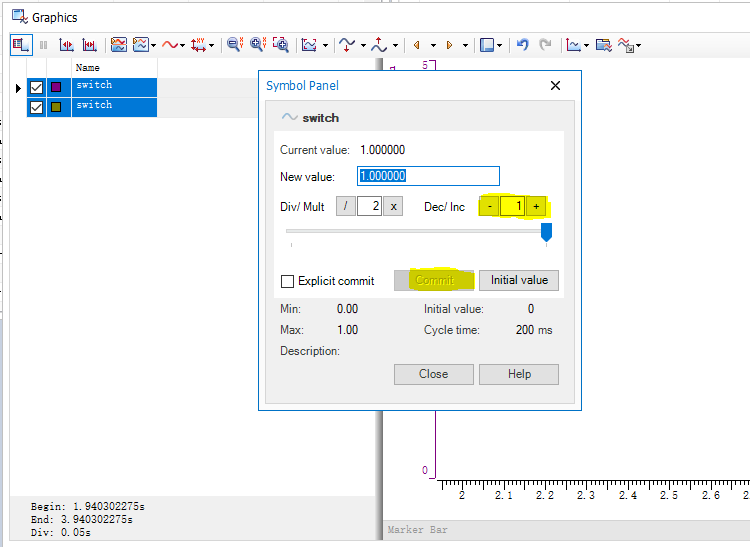

改变信号的值：选中-右键-change values

• 修改后可以在右侧的图形中看到值的变化



END
