【程控电源】简单脚本设置

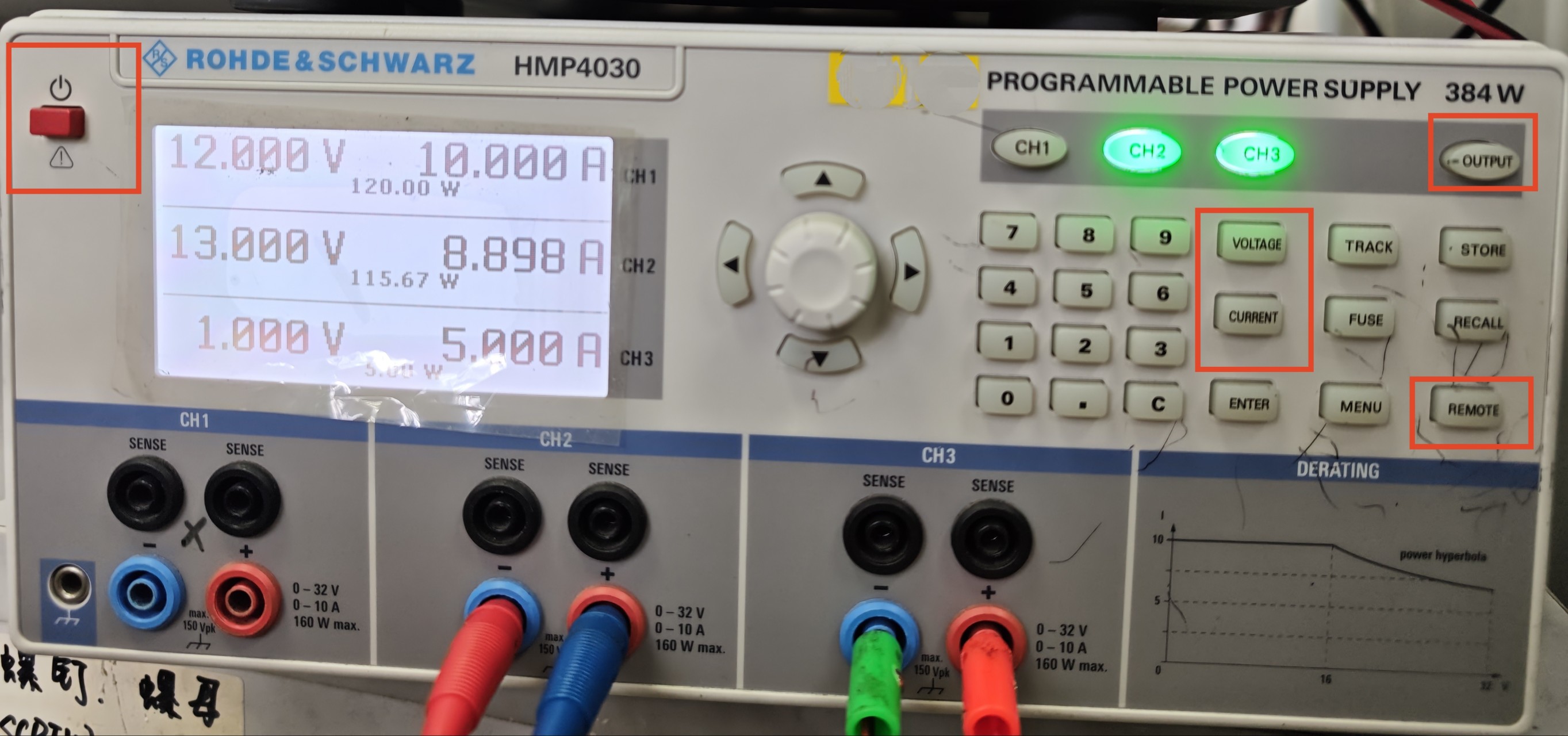

程控电源的界面和常用功能

• 开关：控制电源的开、关
• CH1/2/3：不同接口，控制不同channel是否使用，如图是3个channel
• 屏幕：显示不同channel对应输出的电压和电流，注意电流可偏大设置
• output：当选择要输出的接口时，按下output开始输出
• voltage/current：选择不同channel并设置其电压电流值
• remote：通过程序控制电源输出时亮起


程控电源的自动化控制

• 可以通过多种方法，如编写脚本等
• 本篇以 R&S®HMP4030 程控电源和对应软件 HMExplorer-EasyArb 为例

连接

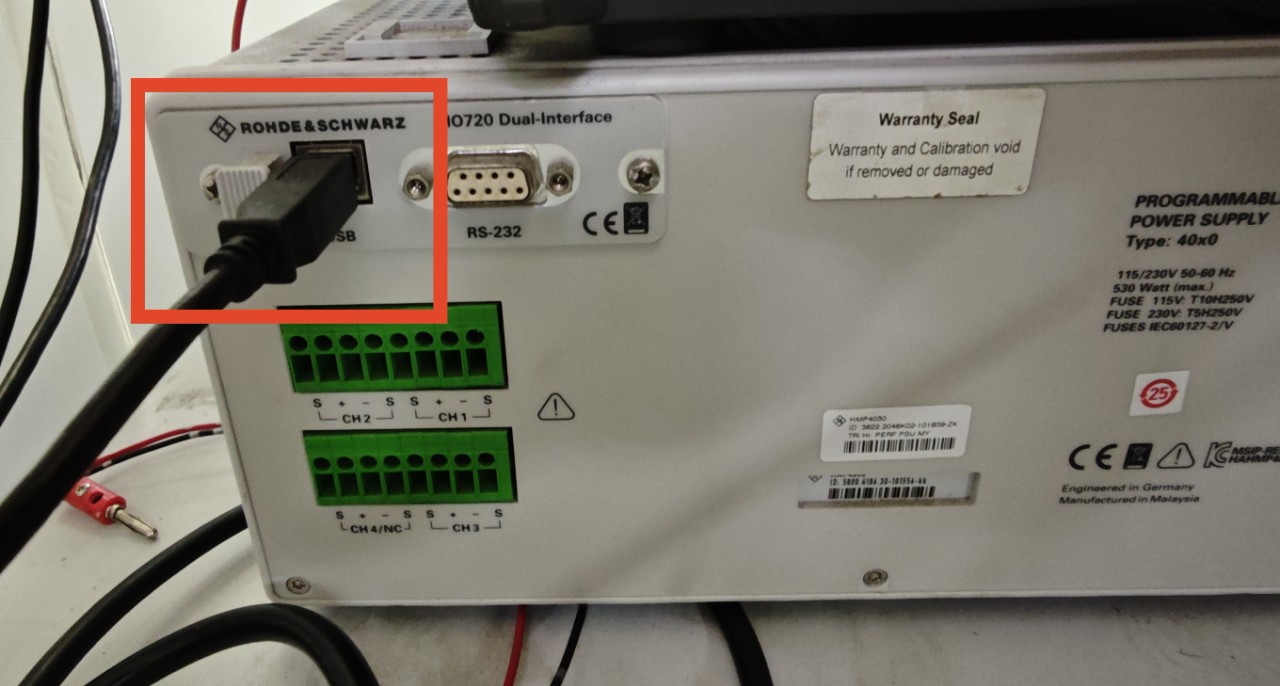

• 将电脑和程控电源通过 适配的线 连接



创建运行脚本

• 新增：重命名，并选中
• 参数设置：输入时间/电压/电流/方波or折线
• 设置：选择需要输出的通道，并设置循环次数
• 示例：加电电压13V，加电0.3s，暂停0.5s，循环5次


运行

• 点工程中的运行按钮：setting旁的向上箭头
• 电源会按照设定的值输出
• 观察：
  • 电源右下角的remote灯亮，提示进入远程控制状态
  • 连接示波器等设备，查看输出的电源值
