【E/E设备】电流表电压表的接法

电流表：串联，正进负出

• 确保电流从正极流入电流表，再从负极流出，以避免损坏设备。

电流表的正确连接步骤

1 串联连接：

• 电流表必须串联在电路中。
• 要测量某一部分电路的电流，电流表的两个接线柱应分别连接到电路的两个不同点。
• 如果电流表并联连接，可能会导致短路，损坏电流表和电源。

2 分清正负极：

• 电流表的红色接线柱代表正极，黑色接线柱代表负极。
• 电流应从电流表的正极流入，从负极流出。
  • 如果接反，电流表的指针可能会反向偏转，甚至损坏电流表。

3 避免直接连接电源：

• 切勿将电流表直接连接到电源的正负极上。
• 这是因为电流表的内阻很小，直接连接可能导致短路，损坏电流表和电源。

4 选择合适的量程：

• 在接入电路之前，估测电路中的电流大小，选择合适的量程。
• 如果不确定，可以先选择较大量程进行试触，确保电流表不会因超出量程而损坏。

注意事项

• 确保电流表的接触良好，以避免测量不准确。
• 在接线之前，务必关闭电路电源，以确保安全。

电压表

并联连接：

• 电压表必须与被测电路并联连接，直接测量两点间的电压差。

接线方式：

• 电压表的“+”接线柱连接到电源的正极，“-”接线柱连接到负极
• 红色表笔接正极，黑色表笔接负极。
• 如果不确定正负极，可以分别触碰用电器的两个接线柱，观察表针的方向。

图示

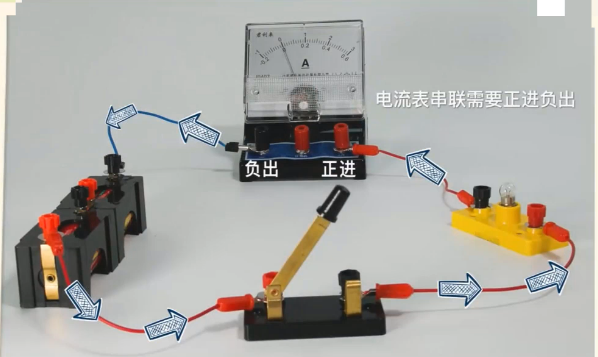

• 电流表：串联，正进负出

  •

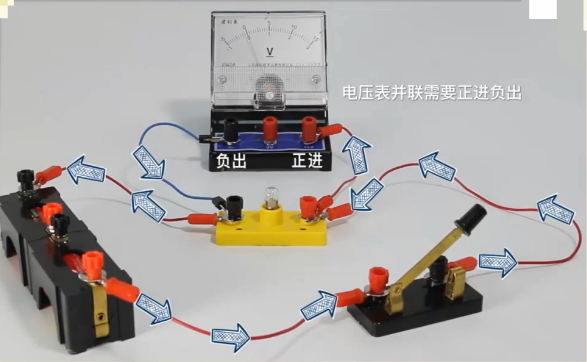

• 电压表：并联，正进负出

  •

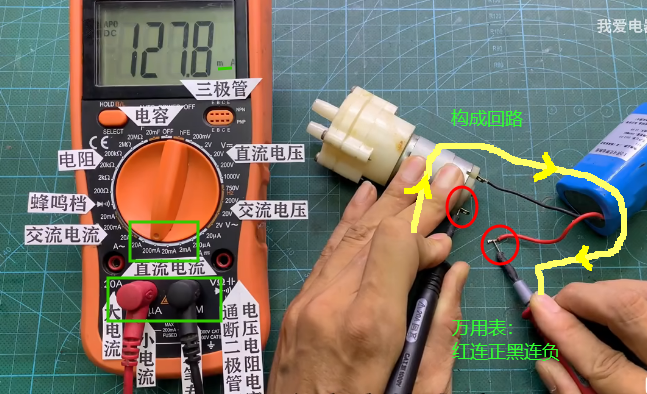

• 万用表测电流：

  •
