【万用表】基本使用及要点

万用表介绍

万用表界面如图

•

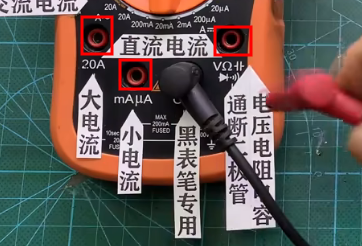

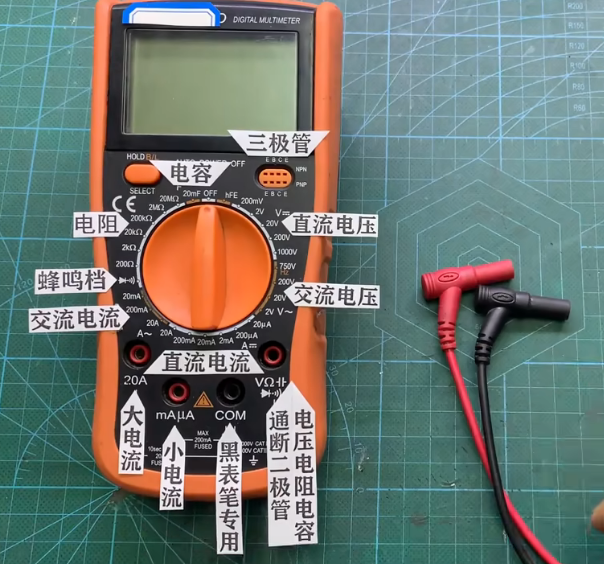

黑表笔专用插孔

• 无论测什么功能，黑表笔的位置
• 红色表笔：按照不同的功能，选择其他3个插孔


蜂鸣档

蜂鸣档标志

•

测试表笔连接

• 旋钮调至蜂鸣档
  • 部分万用表需要：按左上方的黄色按钮，打开喇叭
• 两支表笔的表头交叉接触
• 听到 长嘀，证明表笔连接正常



测试一条导线的通断

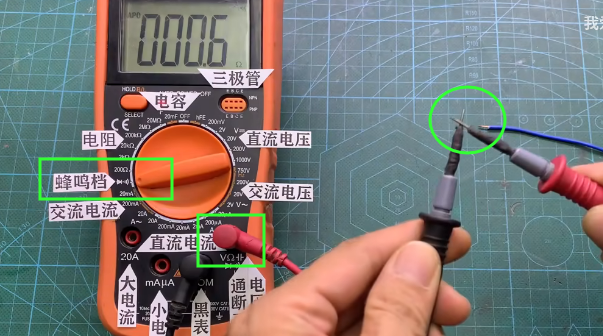

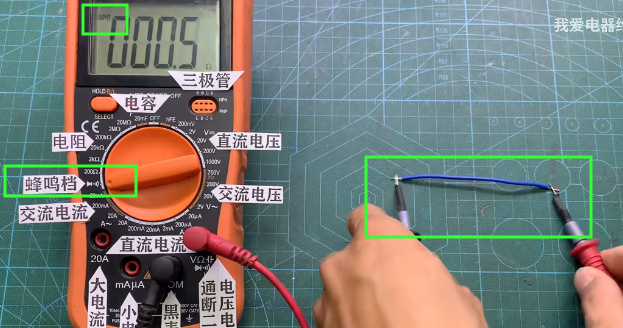

• 如图，表笔在导线两头，如果有嘀声，证明导线是通的
• 注意：测试导线通断时，需要碰到金属丝


测试二极管

• 蜂鸣档也是二极管档
  • 二极管：正向导通，反向截止

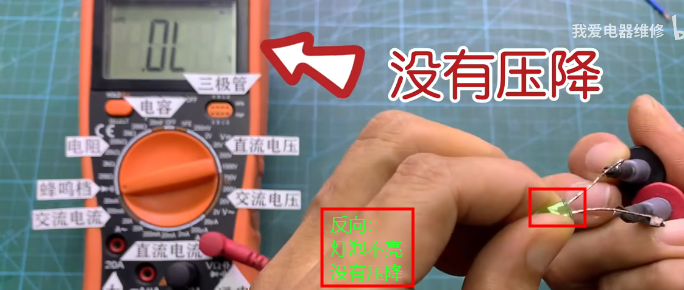

• 表笔分别测正向、反向，对比现象

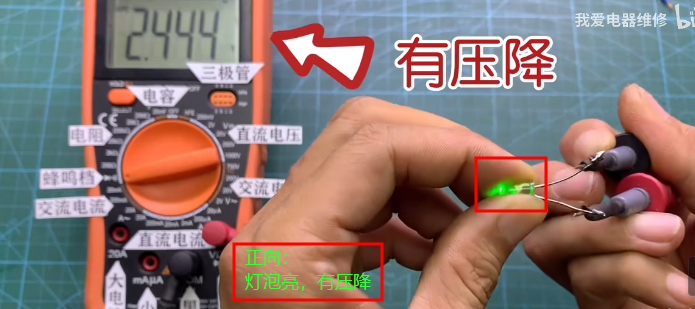

  • 如图的对比，证明二极管是好的



测电阻

电阻档位

• 多个不同档位，Ω，kΩ，MΩ 3个不同单位

测试色环电阻

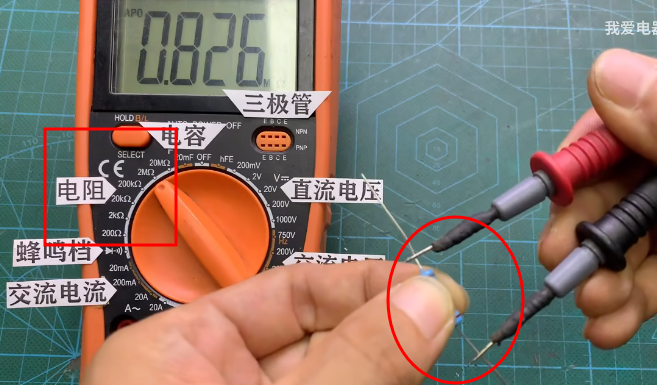

• 两个表笔与色环电阻的两端连接，如图
• 从大档位到小档位，逐步选择合适的档位
• 读数为0.827兆欧，即827k欧
• 注：博主是从小到大，弹幕说应该从大到小，保险采用从大到小
  • 当从小档位开始测时：开始超过量程，显示为0，后面合适档位开始有数值


测电容

电容档：单位F

•

测电容前，先进行放电

• 短接至少3秒
• 注意握住绝缘柄，防止被电

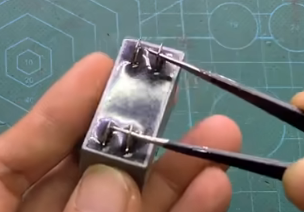

• 也可以用钳子：两个钳子分别点住进行放电


测有标识的电容

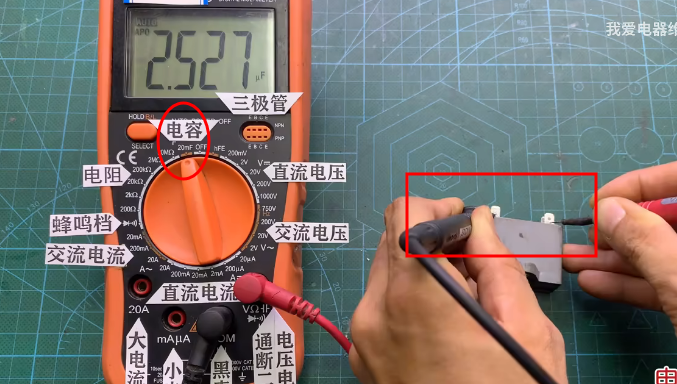

• 读数为：2.527uF

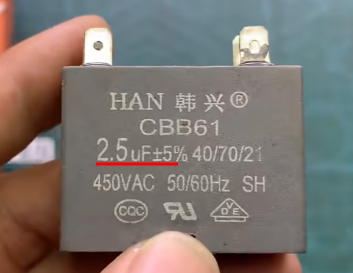

• 与电容标记的2.5uF对比



测三极管

三极管档位

• hFE档

三极管的测量

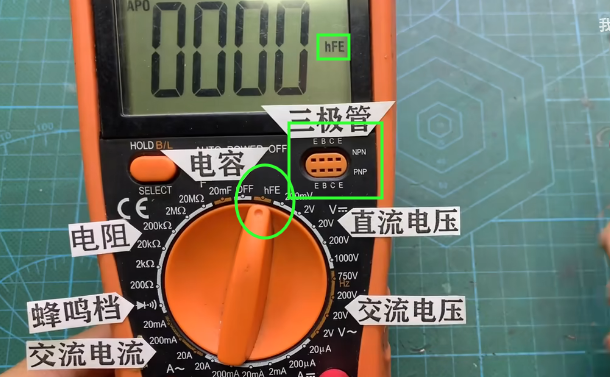

• 档位：hFE档
• 不需要表笔，直接插在如图右上的三极管测试插口


测电压

电压档位

• 直流电和交流电分别见不同颜色的区域


未知直流or交流时

• 档位调到交流电的最大档，并进行表笔连接
• 如果屏幕没有反应，则应为直流电


测直流电的电压：电池为例

• 档位：电压档的合适档位
• 万用表的两根正负极线和要测元器件并联

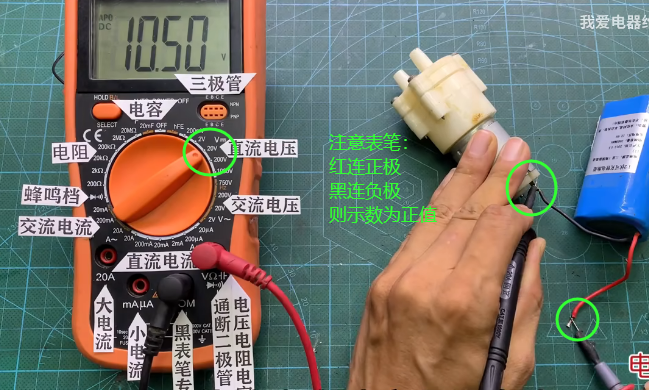

  • 简单来说，是万用表的正负极表笔分别连接被测件的正负极

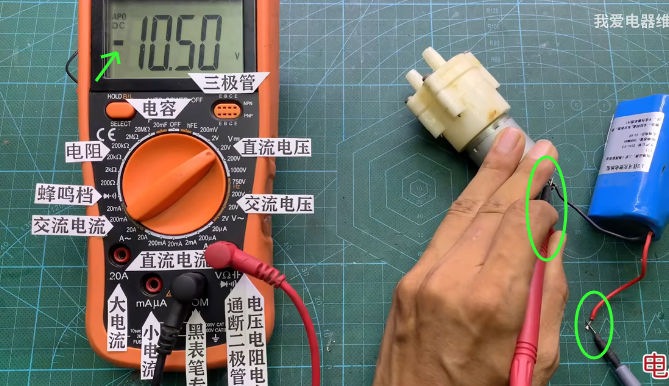

• 直流电是有正负极的，如果接反，示数显示为负值



测交流电的电压：插线板为例

• 交流电不分正负极

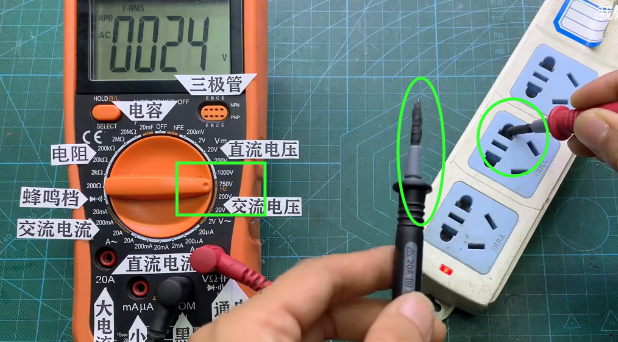

• 档位：交流电最高档，从高到低调节
• 注意：超过安全电压，非专业人士请勿模仿


测零火线

• 档位：仍使用交流电最大档位
• 表笔：仅使用红色表笔

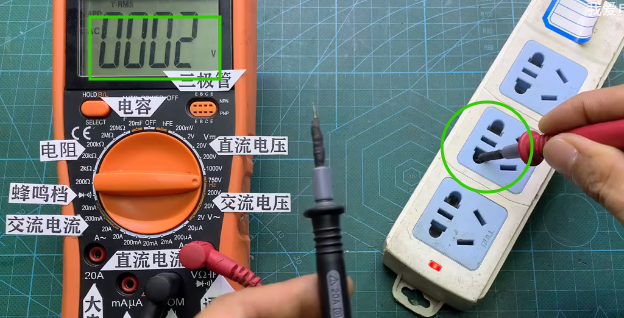

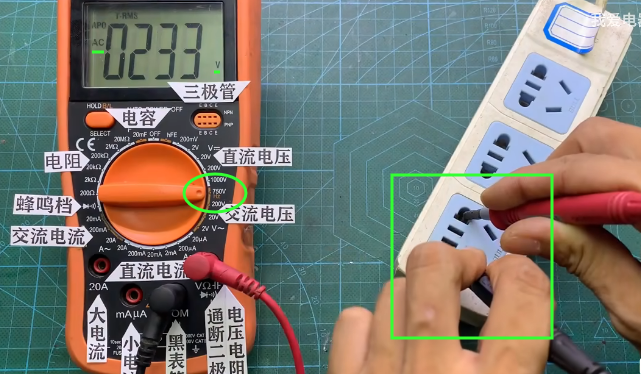

• 分别插入两个插孔，数值更大的是火线，另一个是零线



测电流

表笔和档位

• 万用表要串联在电路中
• 红色表笔：插到小电流插孔
  • 注：不建议使用万用表测大电流，非常不安全
• 档位：直流电合适档位
  • 直流电和交流电方法类似


测小回路电流

• 档位：直流电合适档位

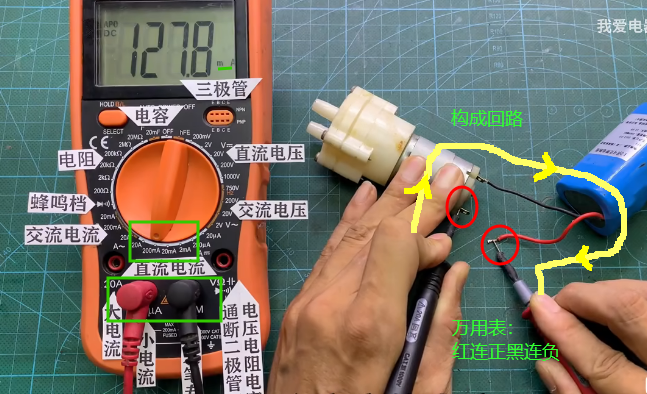

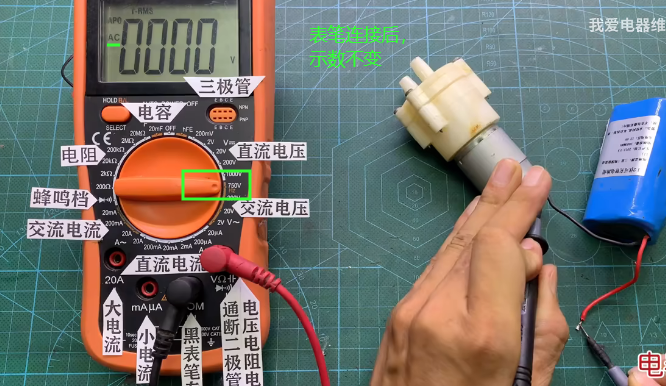

• 红黑表笔分别连接在电池和小马达两端，构成回路
• 注意：万用表-红连正，黑连负
  • 同电流表：正进负出


示波器电流钳

• 连接-调零校准-调整示波器参数-开始测试

附万用表类型

参考链接

• B站：不会用万用表？老师傅教你每个档的测量方法，0基础也能快速学会

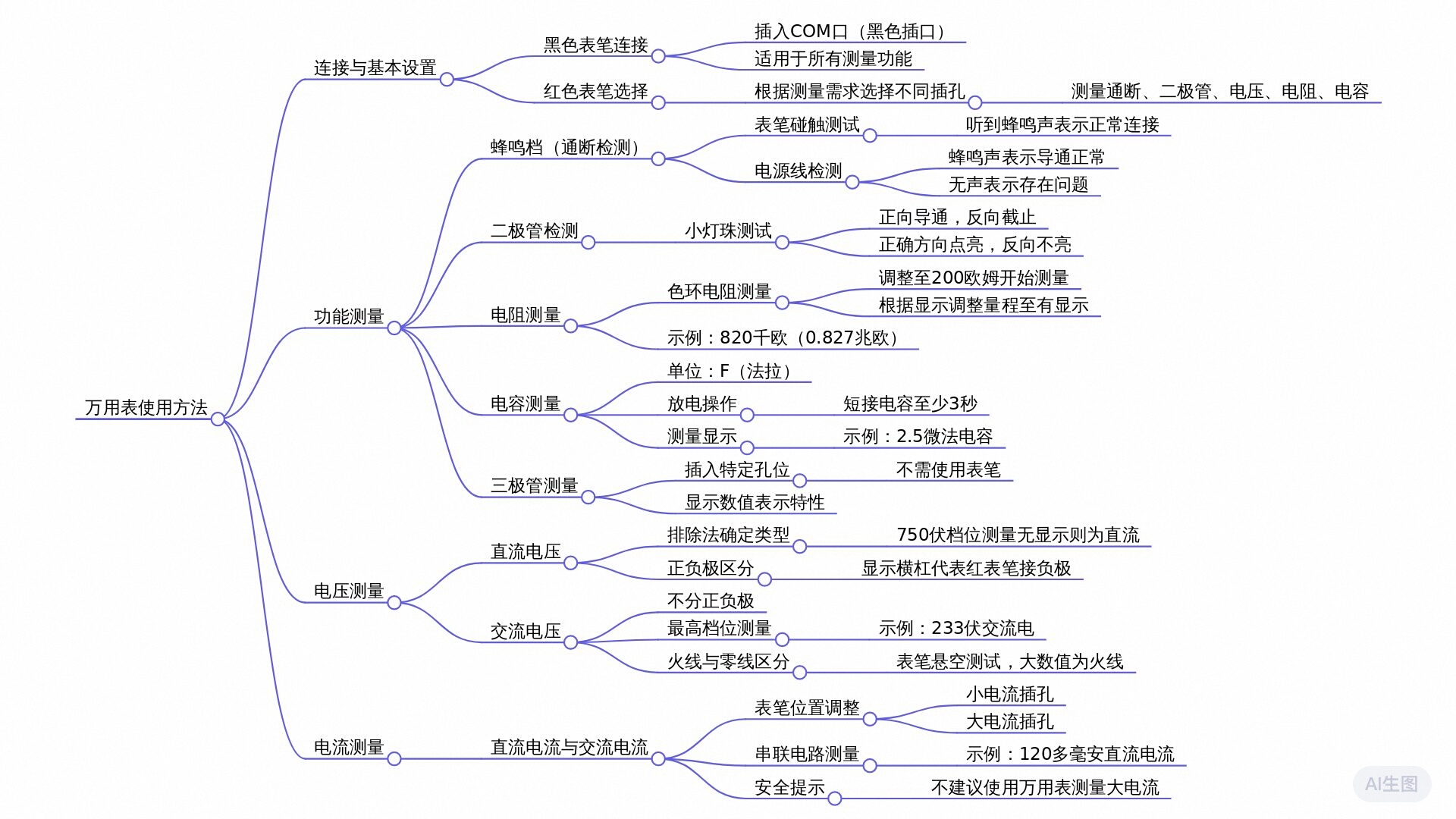

• 评论区思维导图：
