【频谱仪】发射功率测试，及频谱仪测量功率的基本使用

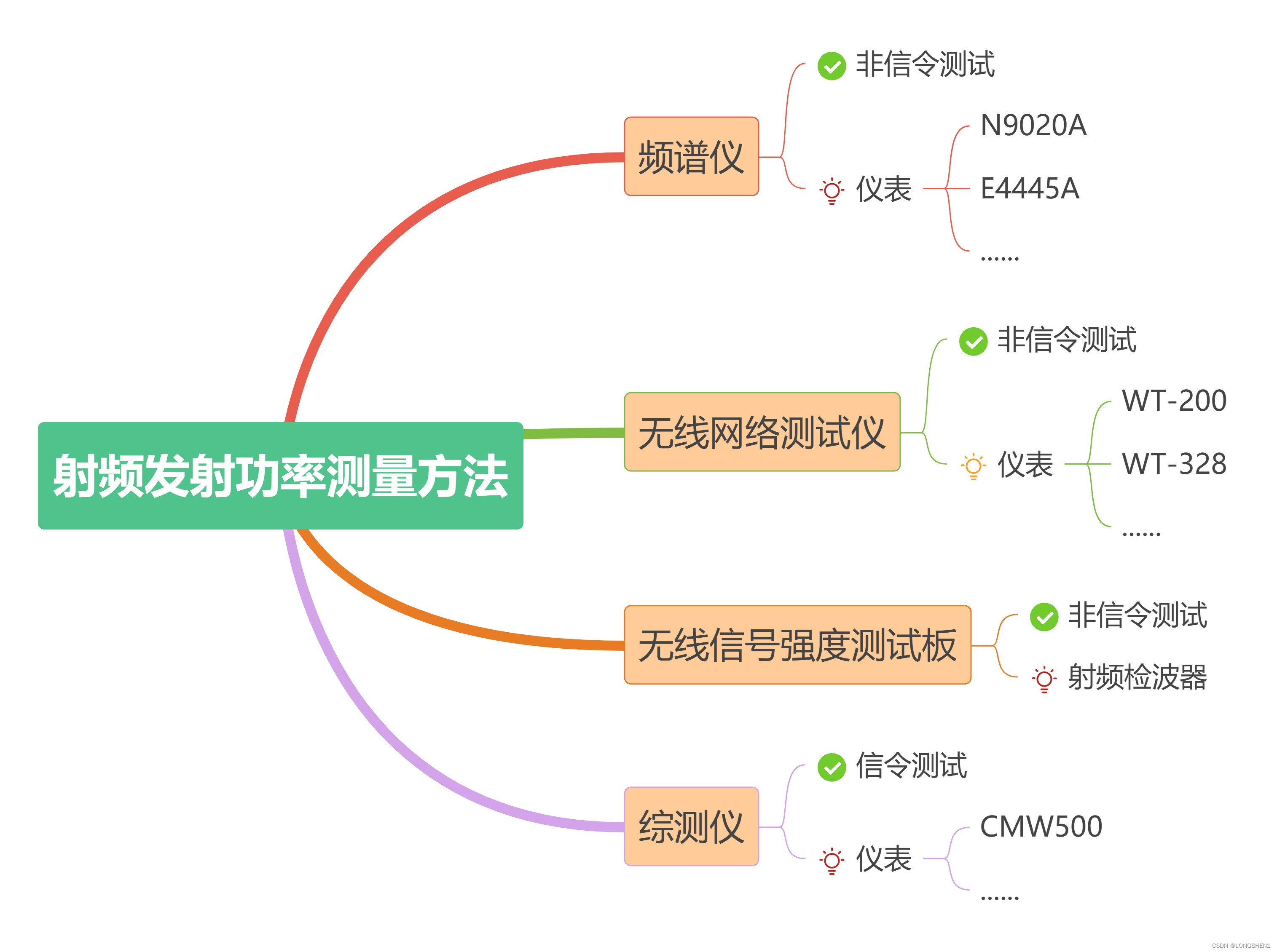

发射功率测量方法

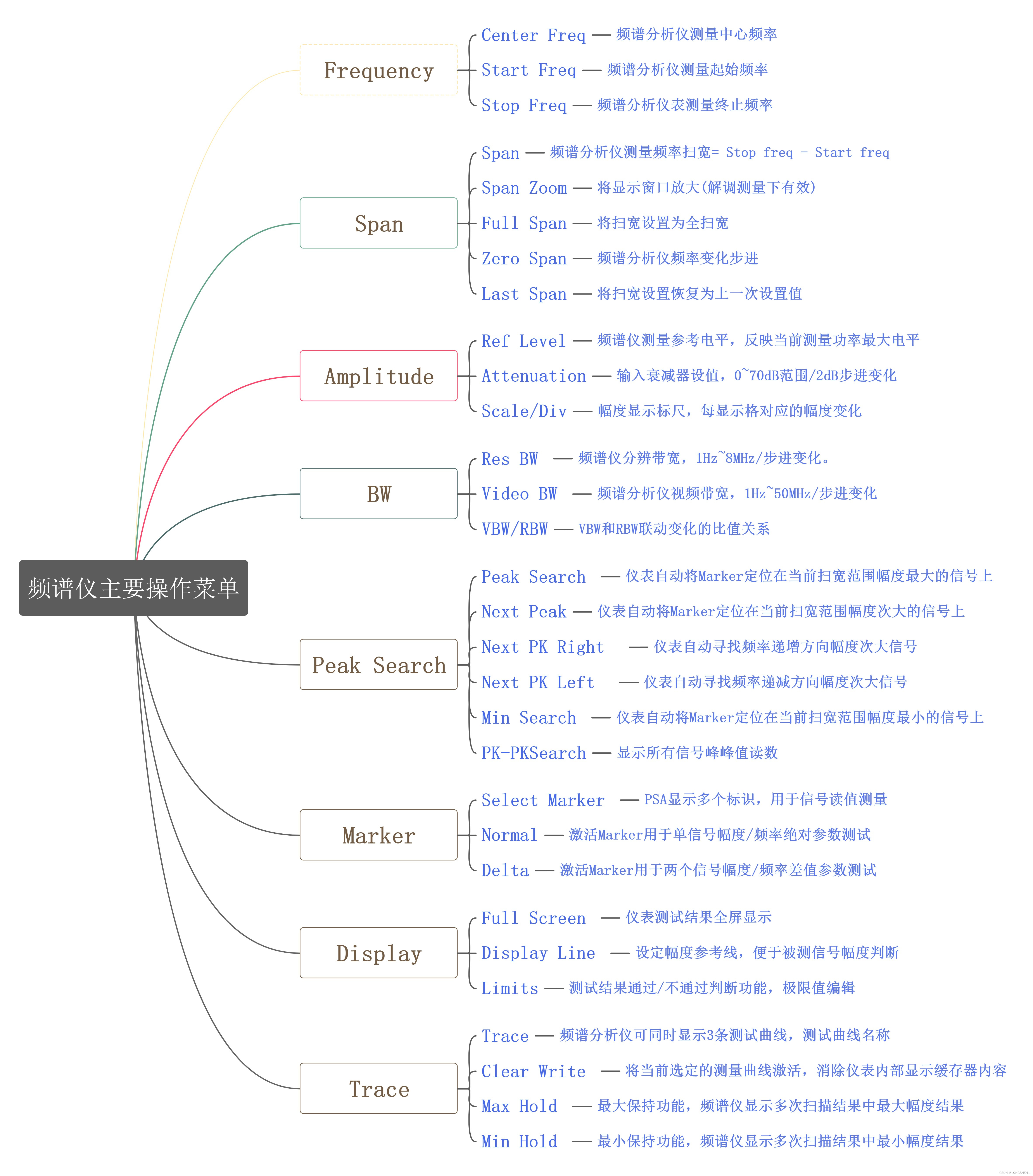

频谱仪的主要操作

频谱分析仪

频谱分析仪的基础功能：

• 可以测量在某一个频段范围内，信号的功率值
• 频谱分析仪是频域类使用最多的仪器

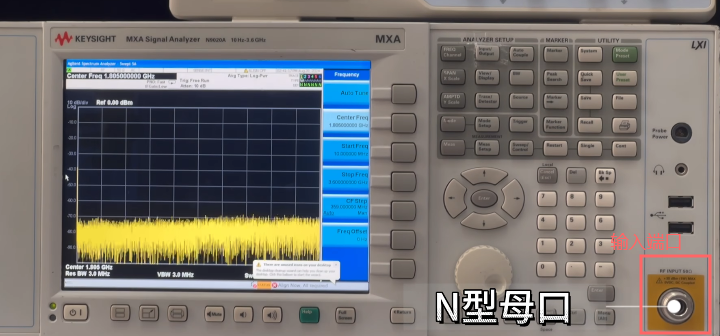

频谱仪的基本认识

• 3.6 GHz
• 输入端口：N型母头，需要接N型公头



NI 频谱仪测发射功率

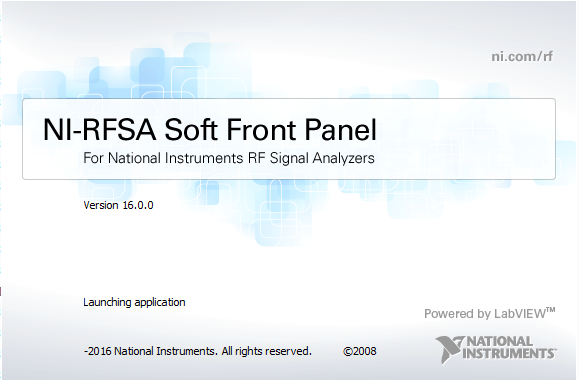

NI-RFSA soft front panel

•



设置

• Freq-Span-Trace(Max Hold)-Marker(off)-Peak Search-Max Hold-TEST

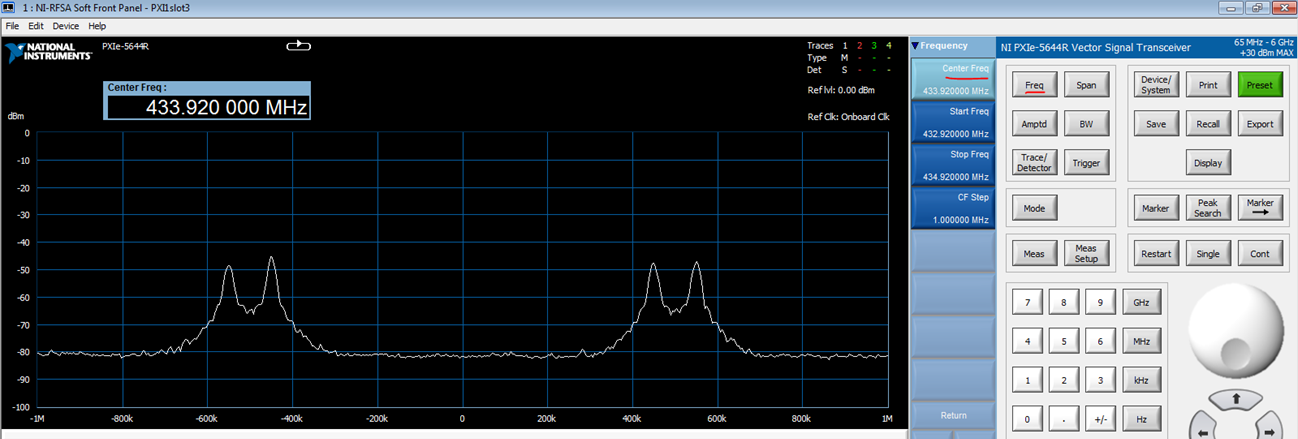

freq设置

• 以 中心频率设为433.92MHz 为例
• 也可以设置start 和 stop频率

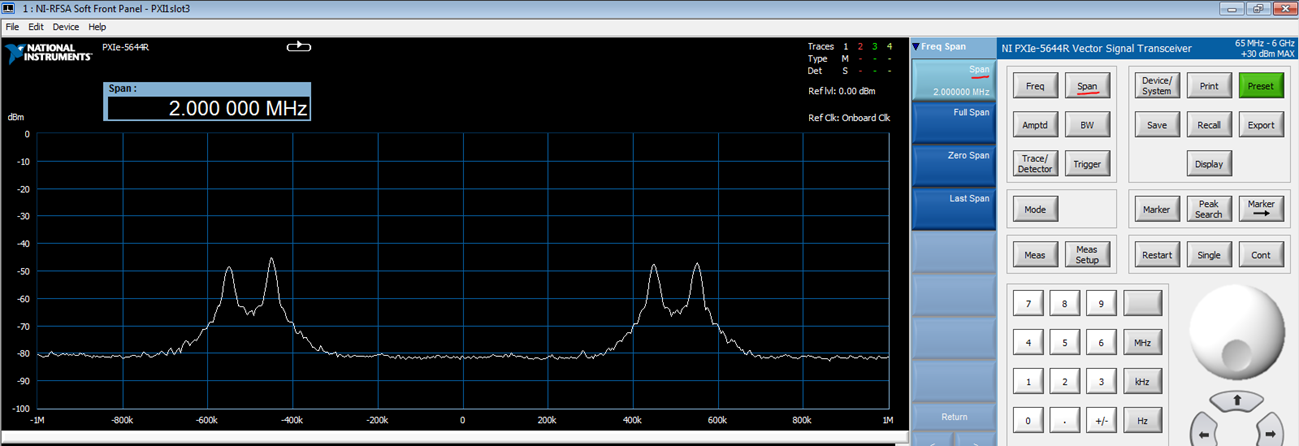

Span设置

• 以2MHz为例


Trace(Max Hold)设置

• 刷新(清空)Max的值；
• 测试时会多次用到

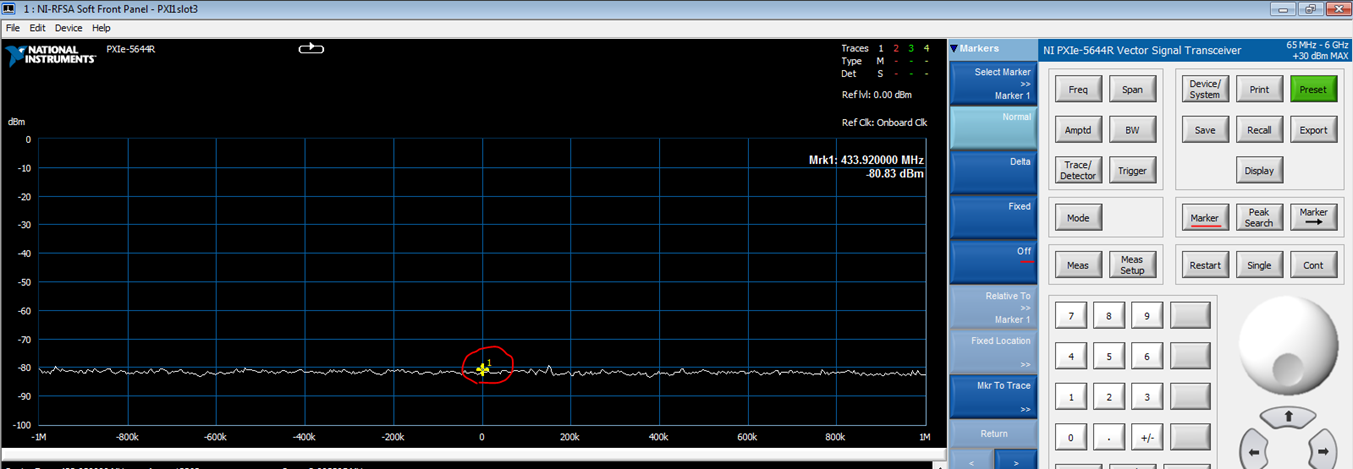

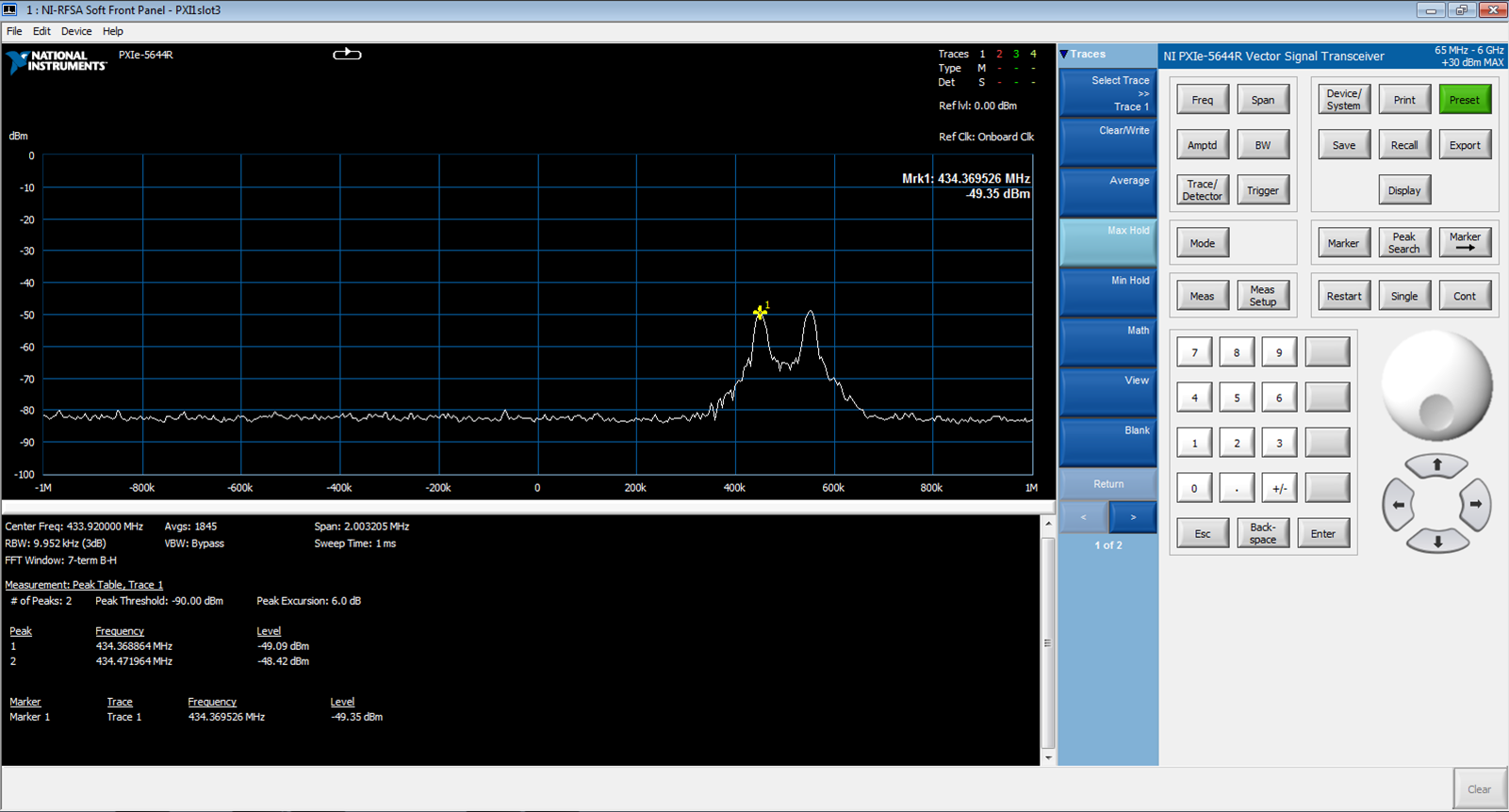

Marker设置

• 标记点，每次点Marker会激活；
• 左侧点off关闭marker

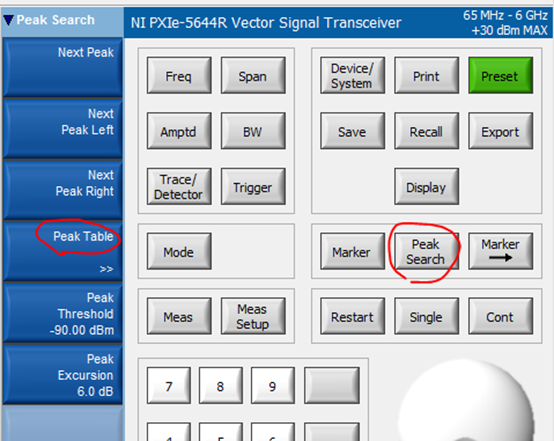

Peak Search设置

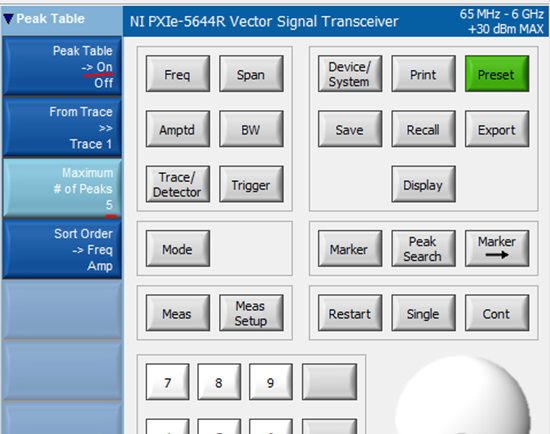

• Peak Search – Peak Table – Max of Peaks：输入值，-Enter -Return
• peak table：将获取的peak值以表格的形式呈现

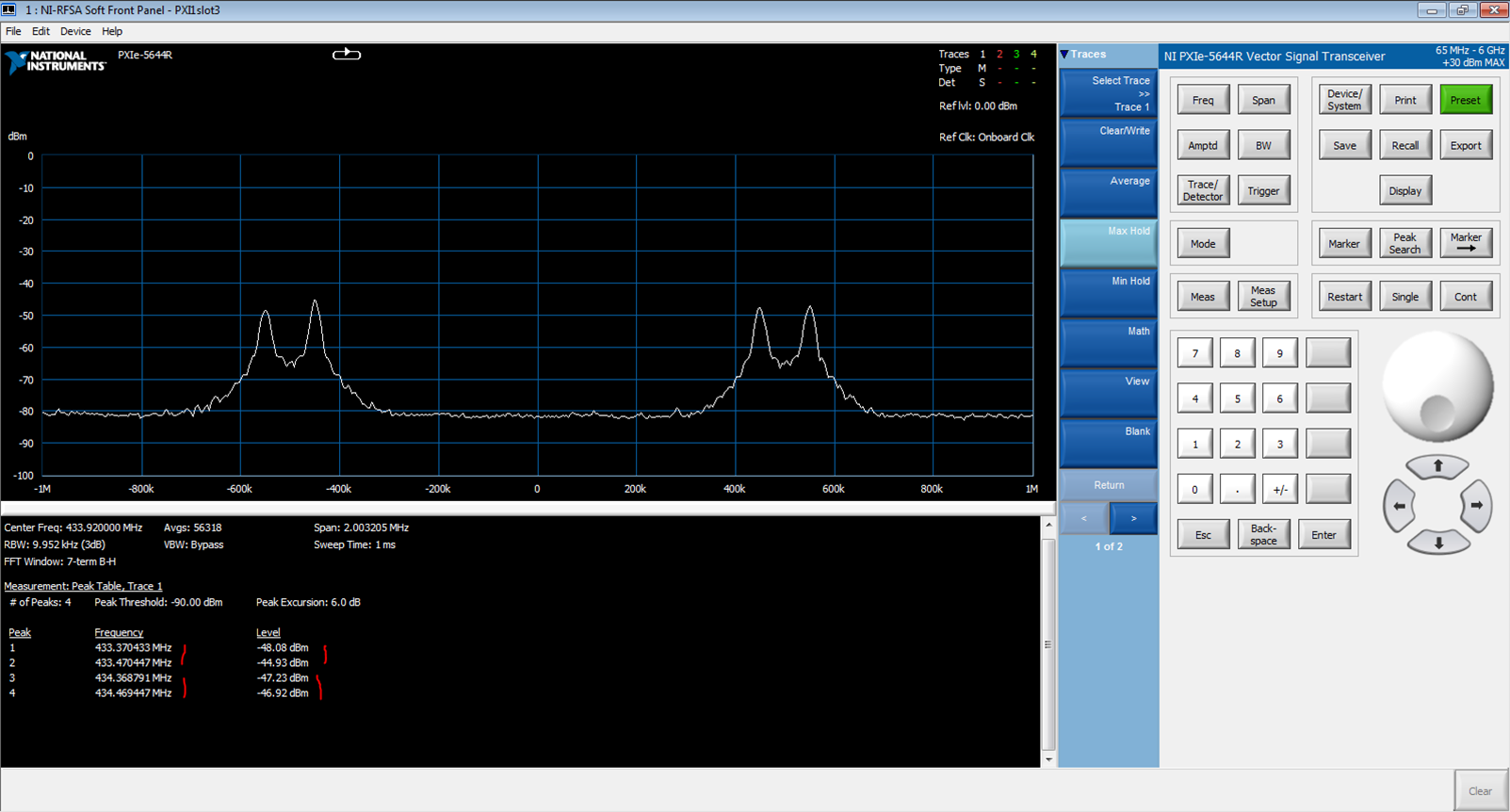

频率和发射功率测试

• Trace-Max Hold：清空数据，并在捕获信号后自动stop
• 结果表格：每两个数据为一组，取平均值
  • 其中 Frequency: 频率；Level: 发射功率
• REK:

• PKE:


降低噪声

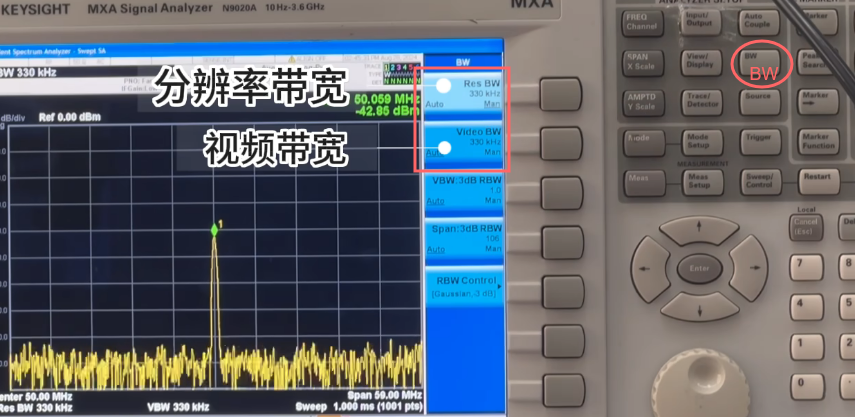

设置BW

• 当信号较小，噪声较大时，通过设置BW来降低噪声
