【示波器】汽车把手电子研发、总线解析等的基本应用

目录

• 0.测试环境
• 1.环境搭建
• 2.参数设置和信号抓取
• 3.总线解析
• 4.电脑同步示波器屏幕
• 5.故障处理
• 参考链接

0.测试环境

1 测试要求

• 测门把手“上电/lock/unlock”时的信号变化

2 测试设备

• 门把手样件
• 示波器
• 电源
• 导线

跳转到：目录

1.环境搭建

1.1 环境搭建重点

• 连接设备：将所需测试设备正确连接

1.2 各设备连接细节

step1 门把手

• 连 接插件

step2 接插件

• 连电源正负极
• 注：正负极颜色分别为 红，黑

step3 示波器

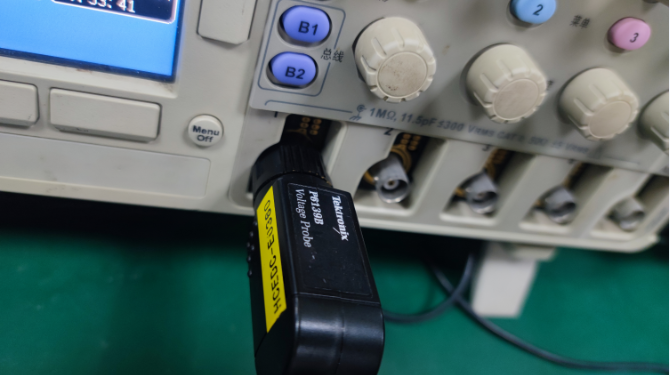

• 示波器端：
  • 选取一个接口，连插头，并扭上固定

• 示波器另一端：

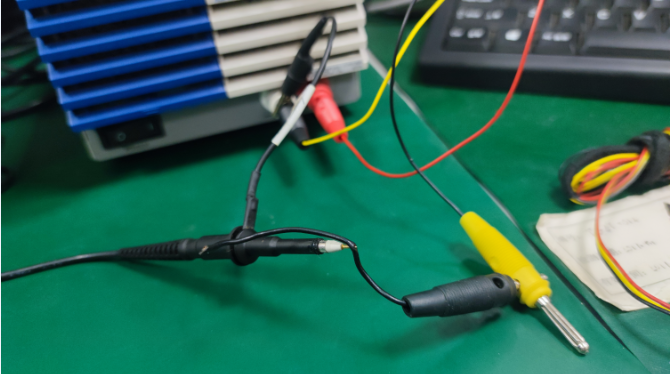

  • 长支线：为地线，连电源地线(有金属片，直接夹住)；
  • 短直线：要测的URAR(接插件的黄线)
  • 注意：没有裸露端，示波器尖头要刺入导线

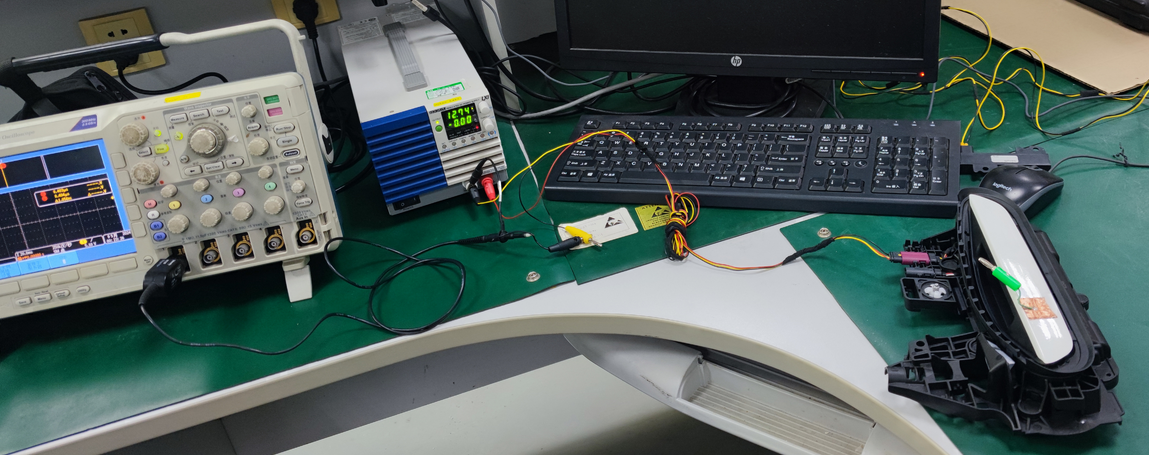

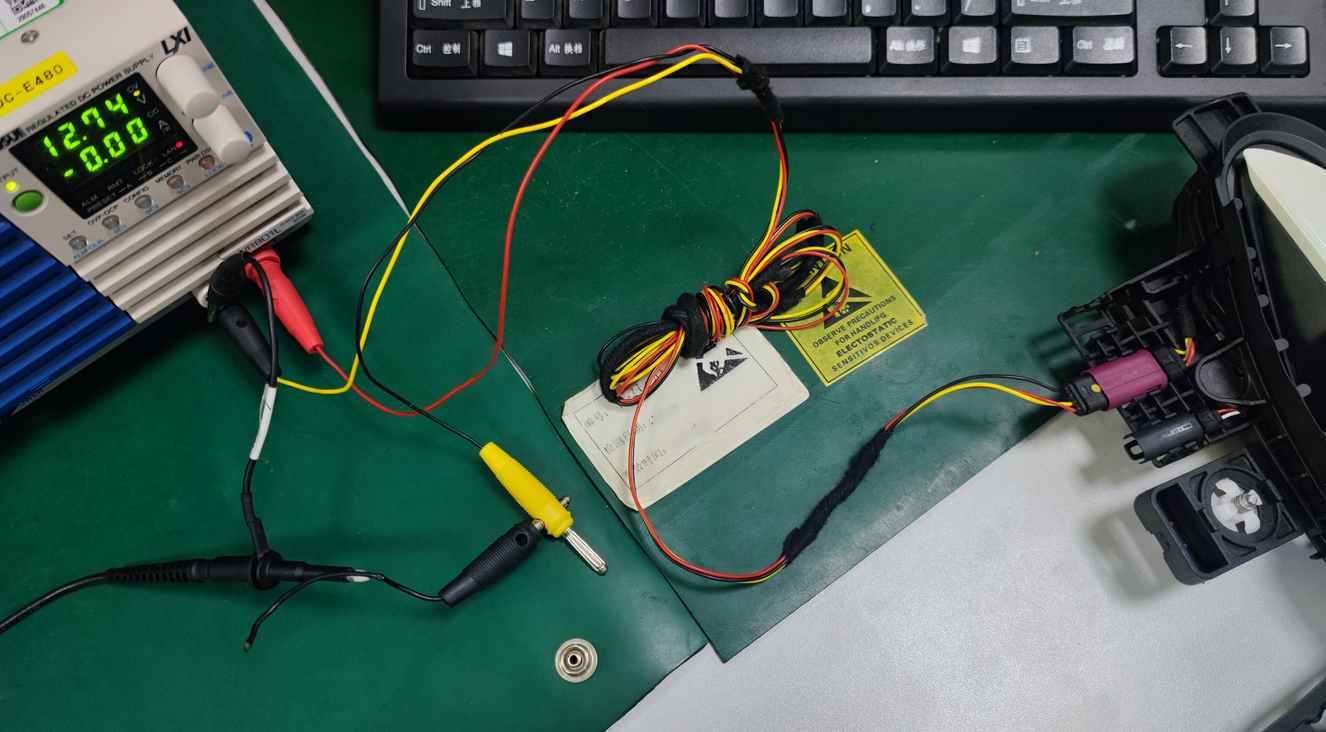

1.3 连接图示

•


跳转到：目录

2.参数设置和信号抓取

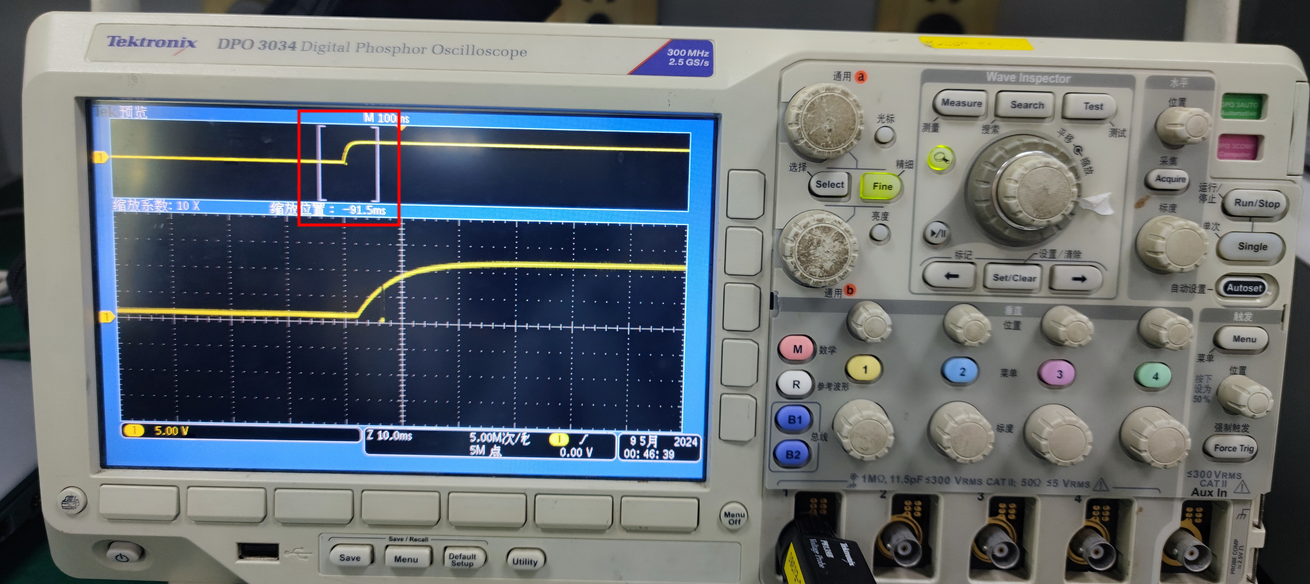

抓取信号

• 根据查找端口1234，点对应彩色数字使显示

标度

• 调横轴每格时间，调整图像大小和快慢
• run/stop：运行和停止手动抓取图像

最大的旋钮"平移/缩放"

• 调整图像显示
  – 下方大旋钮：平移，上方小旋钮：缩放

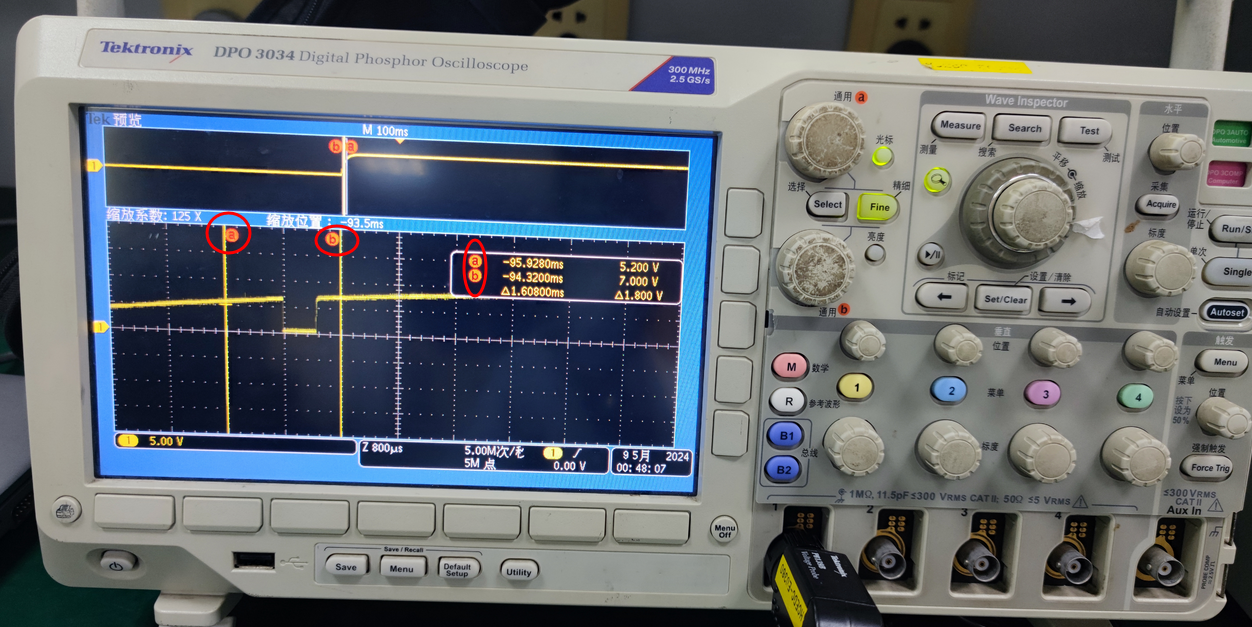

光标

• 按亮左上的"光标"，ab分别由通用ab调节
• 光标在屏幕的上下都有显示
• 如在上方缩略图看到距离目标图像远，光标快速动
• 光标差值在屏幕右侧小框显示


跳转到：目录

3.总线解析

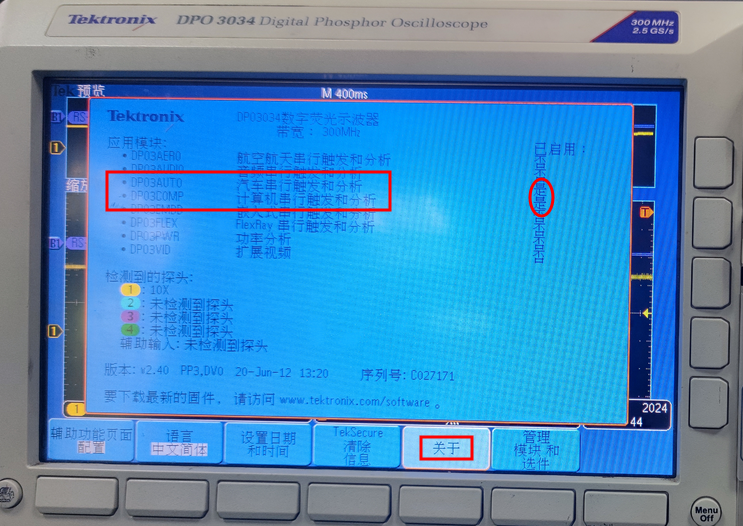

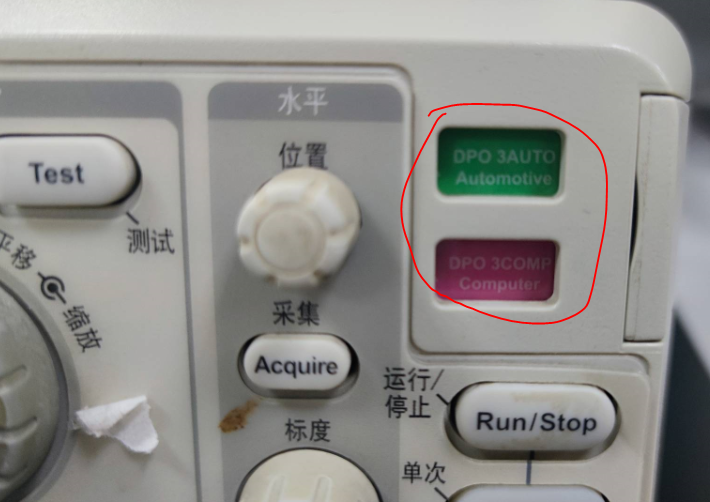

总线解析模块

•


定位到想解析的图像后

• 按总线其一(左下紫色)，紫色水平线位置似乎与解析不强相关

总线设置

• 总线B1：RS232
• 定义输入：发送输入关闭，接收输入1(连接的端口)，极性反转(高=1)
• 阈值：
  • rx用 通知b(如图)上下调到要解析图像中间(显示为黄线)
  • 其他默认(tx关闭，预置用户中间那个)
• 配置：4800-8-偶
• 配置完成后解析结果显示在紫色总线上

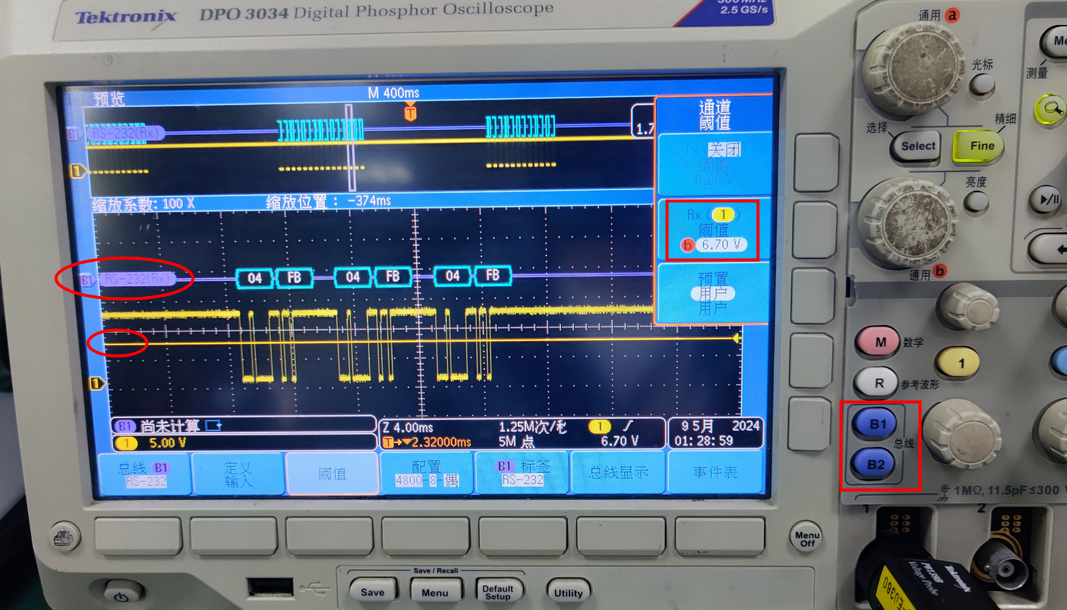

总线紫色与阈值黄色线

• 阈值黄线需要放在图像中间，紫色不用
• 最终解析结果显示在紫色线上

图示

•

跳转到：目录

4.电脑同步示波器屏幕

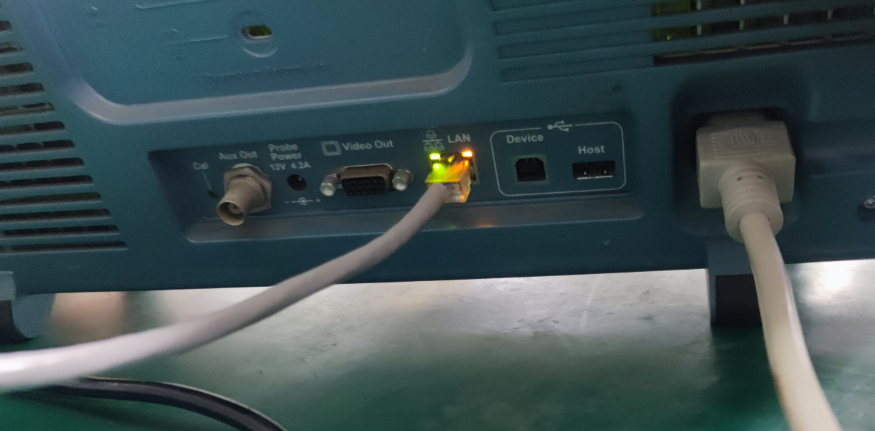

网线连接电脑

• 找一根网线，连接示波器
• 注：不是电脑和示波器用网线连接， 是示波器用网线联网


示波器设置

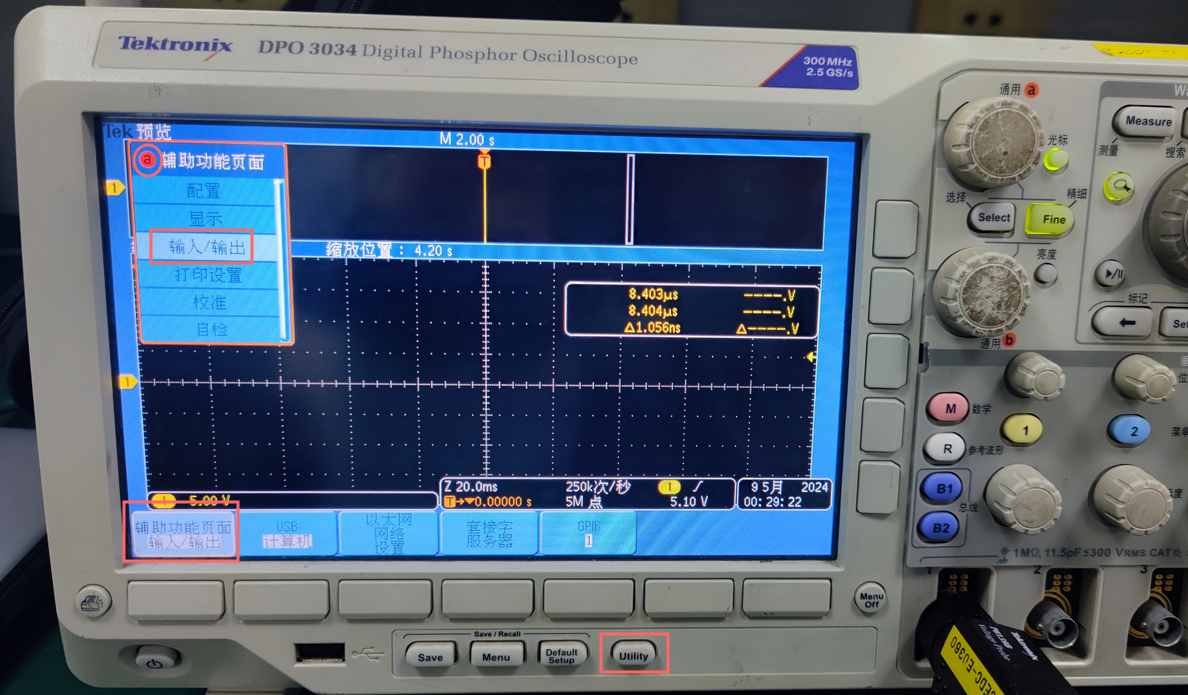

• step1：按示波器屏幕下方的 utility实体按钮
• step2：屏幕左1的辅助功能
  • 设为"输入输出(红a表示用通用a实体旋钮调上下)"

• step3: 屏幕左3设置

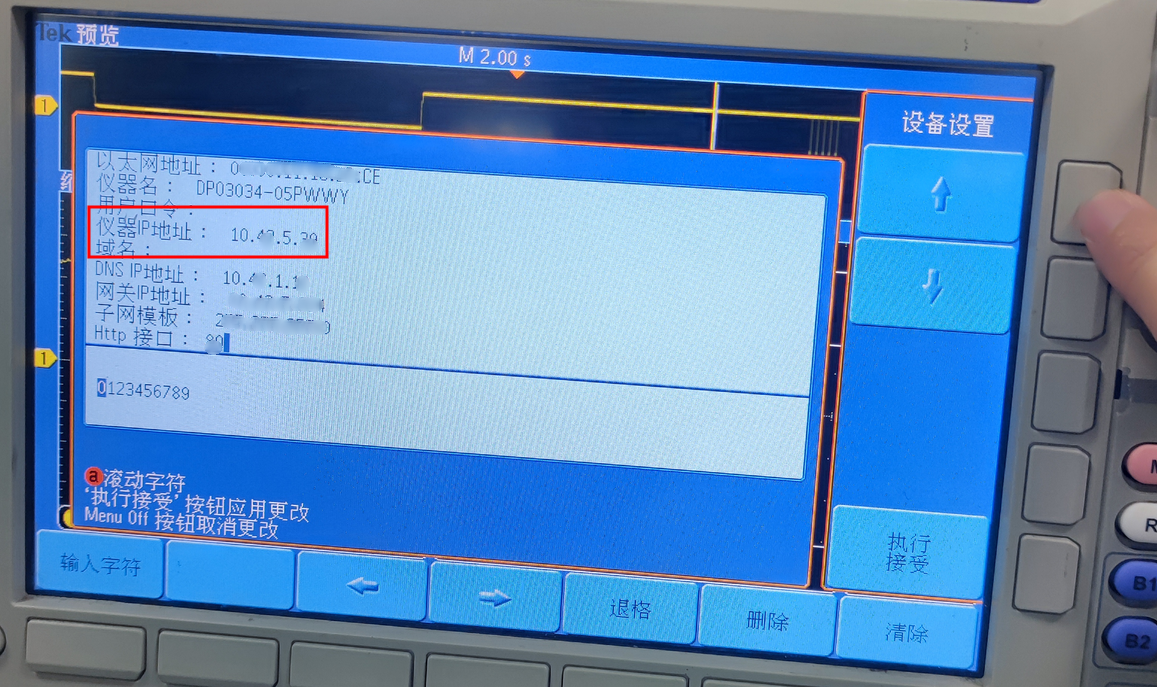

  • 以太网网络–右上"改变仪器设置"–仪器IP地址

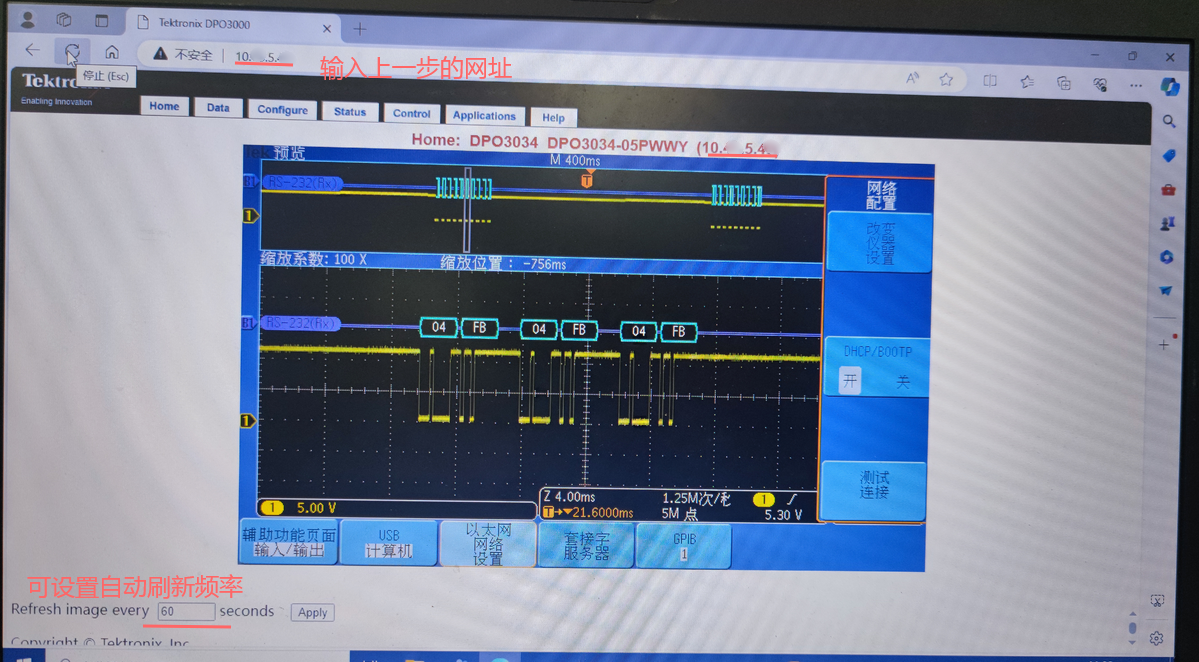

在电脑浏览器输入上一步的网址

• 可得实时更新的示波器屏幕状态，可用于截图


注意

• 不同网线时，仪器ip地址一般会变
• 屏幕右下角"测试连接"可以测试连接成功(ok) 或者 失败(无连接)

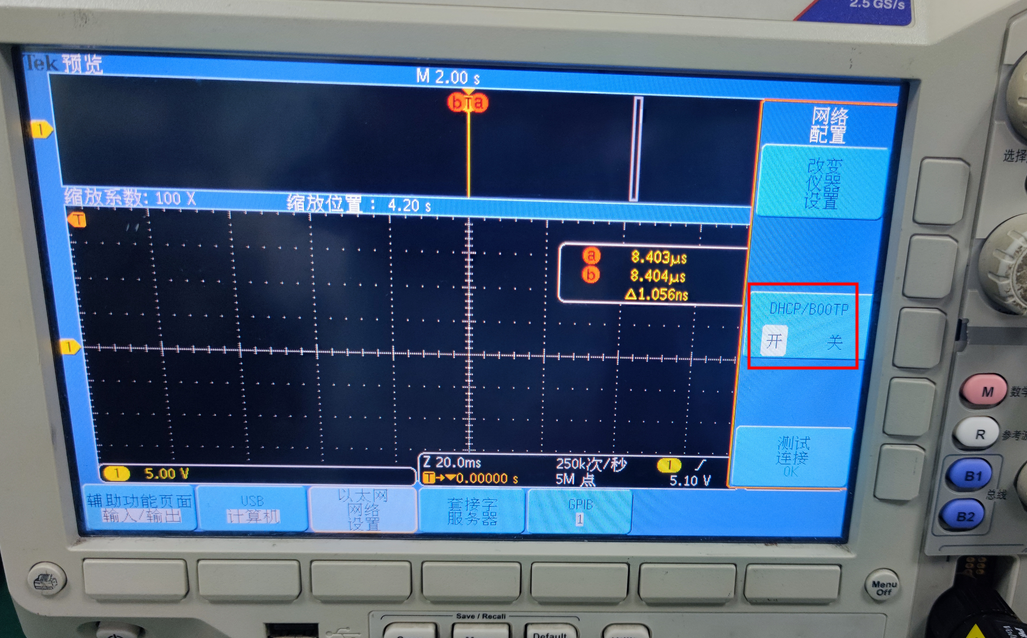

• 如果连接失败：把"DHCP/BOOTP"开关一下，IP地址更新为最新值


跳转到：目录

5.故障处理

解析时故障死机

• 解析后长时间运算容易死机：
• 解决方法：先转一下标度，关闭总线(紫色按钮)

万能的重启

• 有问题解决不了时：重启试试

跳转到：目录

参考链接

• 【示波器】小白快速入门教程

END
