一次电路倒灌调试

一次电路倒灌调试

发现问题

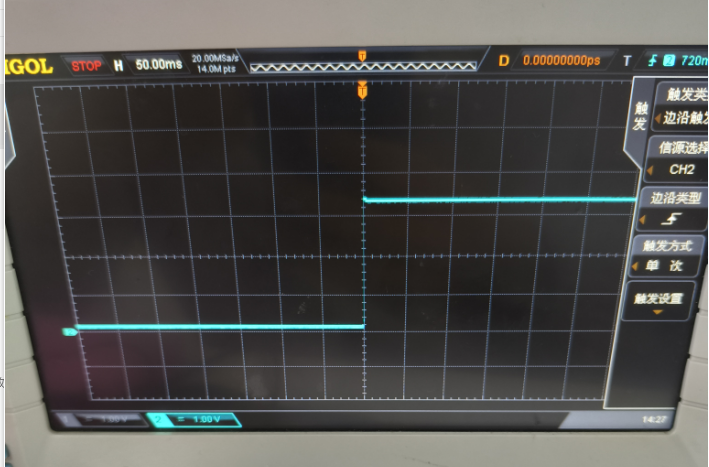

板子上有GPIO，发现上电GPIO初始化一直是2.4V，并且有个阶梯。
如图：

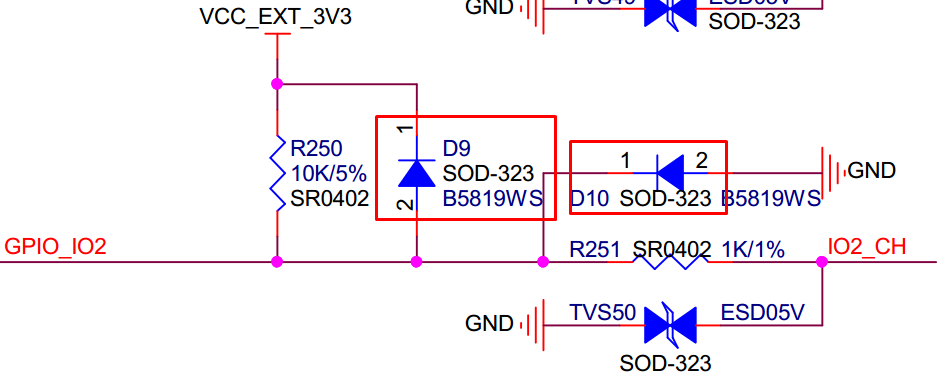

GPIO的电路，GPIO_IO2直连SOC，IO2_CH直接到接插件悬空状态。

分析

GPIO默认状态应该是到3.3v的，但是现在是2.4V，先调试这个问题。

分析电路之后，把二极管和上拉电阻都去掉。先看下GPIO被SOC设置的处于什么状态，我看网上说的是浮空状态，然后万用表量了0V，就没多想。然后一直以为电路有问题。

中间我猜测可能是时序问题后延开始200ms

power_ext_3_3: power-ext-3_3 {
    compatible = "regulator-fixed";
    regulator-name = "power_ext_3_3";
    gpio = <&gpio3 RK_PA3 GPIO_ACTIVE_HIGH>;
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_power_3_3_ext>;
    regulator-always-on;
    regulator-boot-on;
    enable-active-high;
    startup-delay-us = <200000>;  // 打开后等待 200ms
    vin-supply = <&power_ext_5_0>;
};

然后：


发现先1V再2.4V再3.3v，延时时间和2.4v的持续时间一样。这时候我把GPIO的初始化默认状态的引脚放到 power_ext_5_0 节点里面了。 2.4v就说明是GPIO没有配置为拉高状态，是拉低了。

后来查看datasheet，就是默认拉低的。就是图中的上拉10k和CPU里面的下拉电阻串联分压了，成2.4v了。

然后配置设备树GPIO为默认上拉状态,加到已经引用的pinctrl组里面让他帮助初始化。

    <3 RK_PA6 RK_FUNC_GPIO &pcfg_pull_up_drv_level_10>,
    <3 RK_PA7 RK_FUNC_GPIO &pcfg_pull_up_drv_level_10>,

之后编译烧录，发现： 蓝色的是GPIO初始状态，黄色的是3v3的稳压器。

就是现在电压可以了，该解决这个1v的阶梯问题。

这个1V，把所有的1.8V和5.0v的外部供电全部去处，发现还有这个问题，之后把所有的上拉电阻，去一个功能范围的电阻就示波器看一下。之后发现正常了。

然后开始加外部供电，还是正常。说明不是外部其他供电造成的。然后加到PHY，就会出现这个1V，有两个PHY，加一个是0.5v的倒灌电压，两个是1V。

结论

GPIO默认配置问题，以及PHY的电流倒灌。

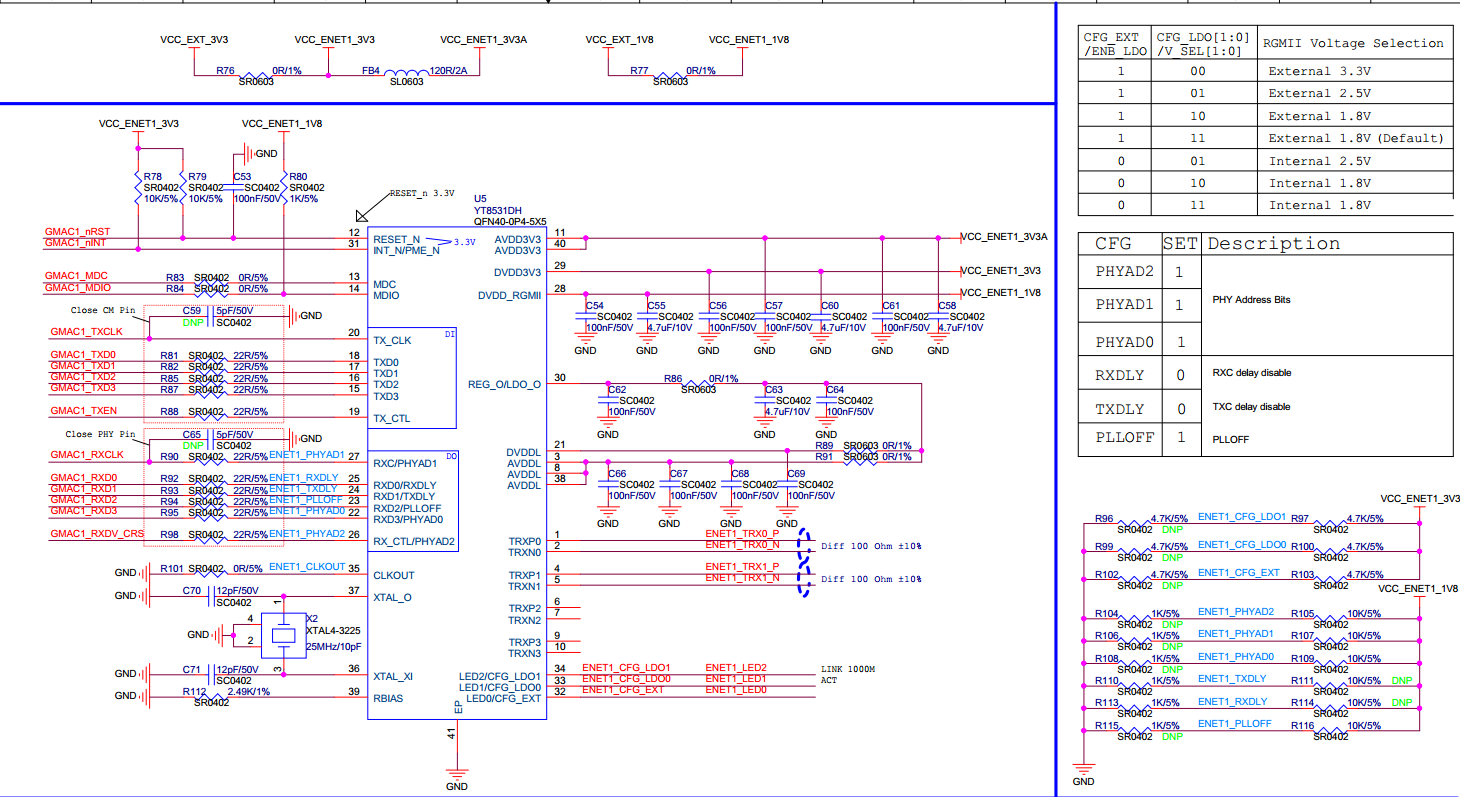

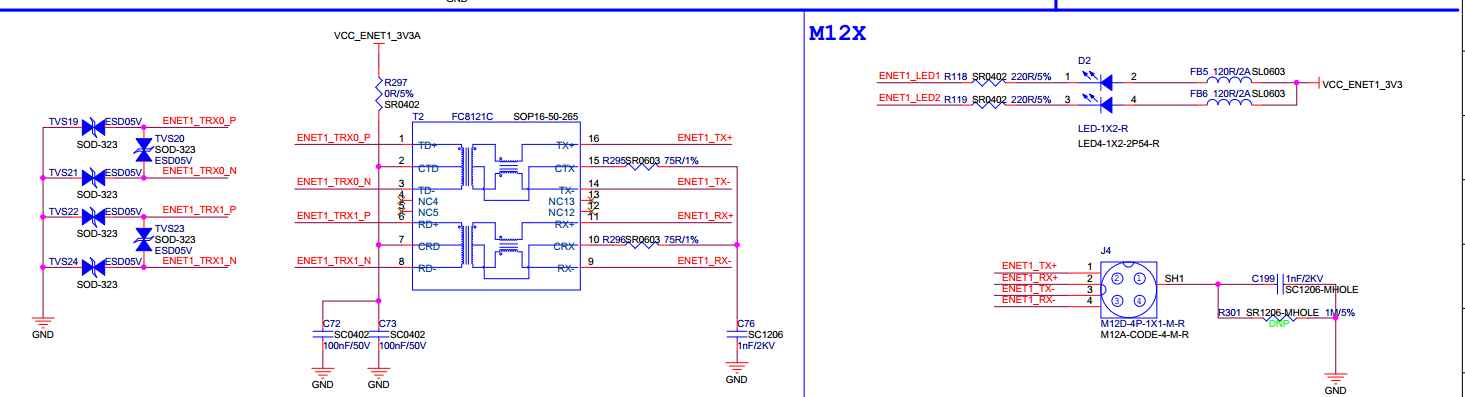

其中 VCC_ENET1_3V3A 是给PHY后供电的。 实际上是 VCC_ENET1_3V3 倒灌给 VCC_EXT_3V3 。就是CPU MAC和PHY的线路倒灌的。

解决

配置GPIO初始化状态，把PHY的3v3供电R76位置的电阻换成二极管。
