xilinx ip 热成像伪彩色ca

​

 功能

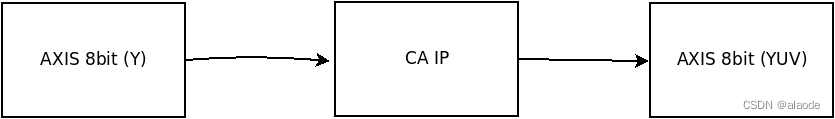

1.  单axi-stream 接口输入，axis输出。（ y8bit输入，8bit yuv输出）



​编辑

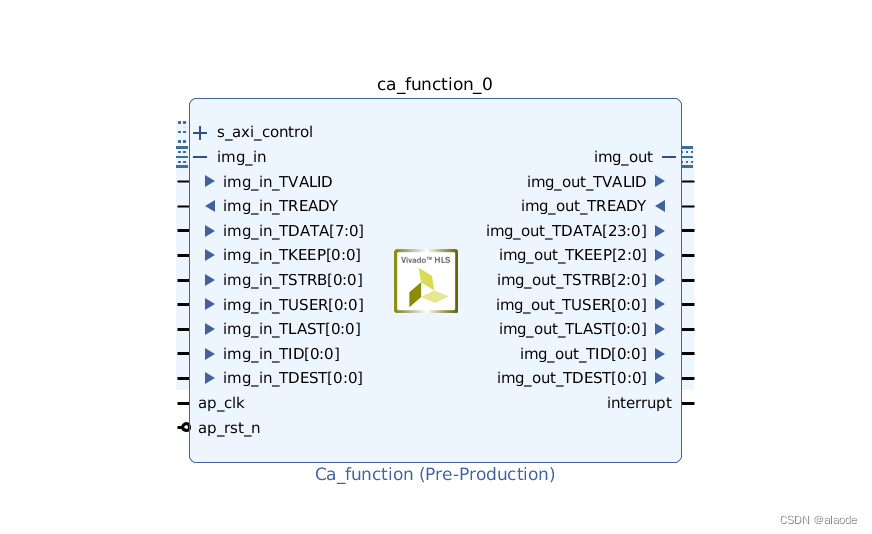

2. 使用xilinx hls 编写。

​编辑

 20221027 优化

​编辑



3. 配置寄存器有



	#pragma HLS INTERFACE s_axilite  port=height //宽
	#pragma HLS INTERFACE s_axilite  port=width  //高
	#pragma HLS INTERFACE s_axilite  port=lutu   //u查找表
	#pragma HLS INTERFACE s_axilite  port=lutv   //查找表

效果

​编辑



   支持

                支持xilinx 所有系列fpga

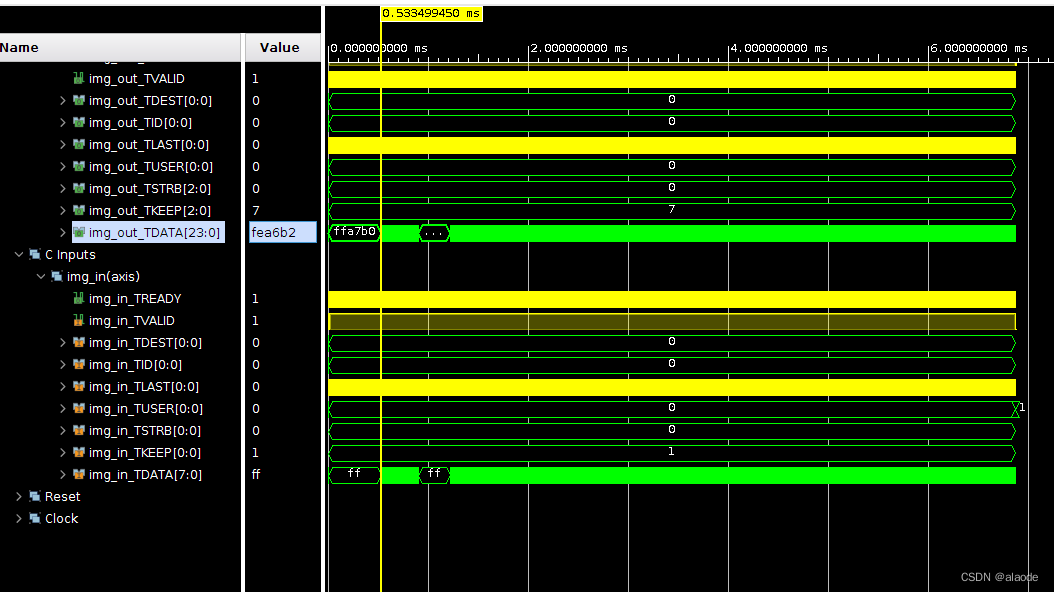

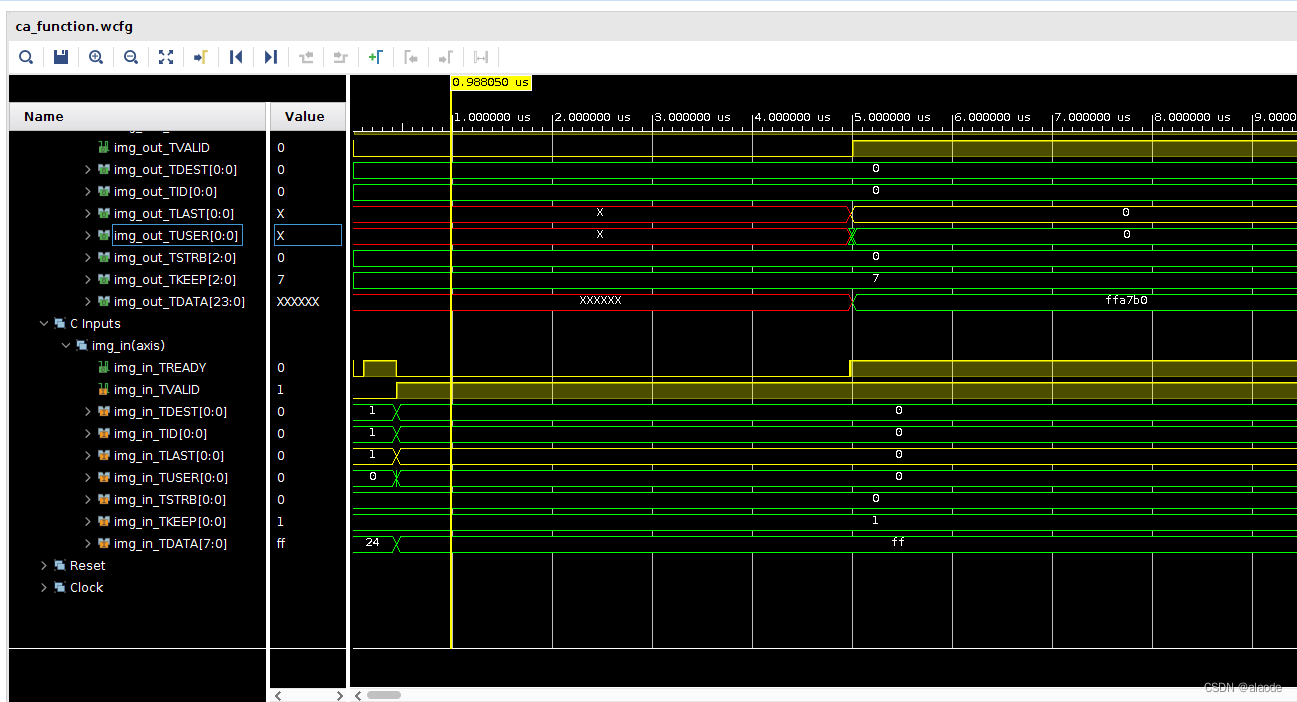

      仿真



 图像输入

​编辑

​编辑

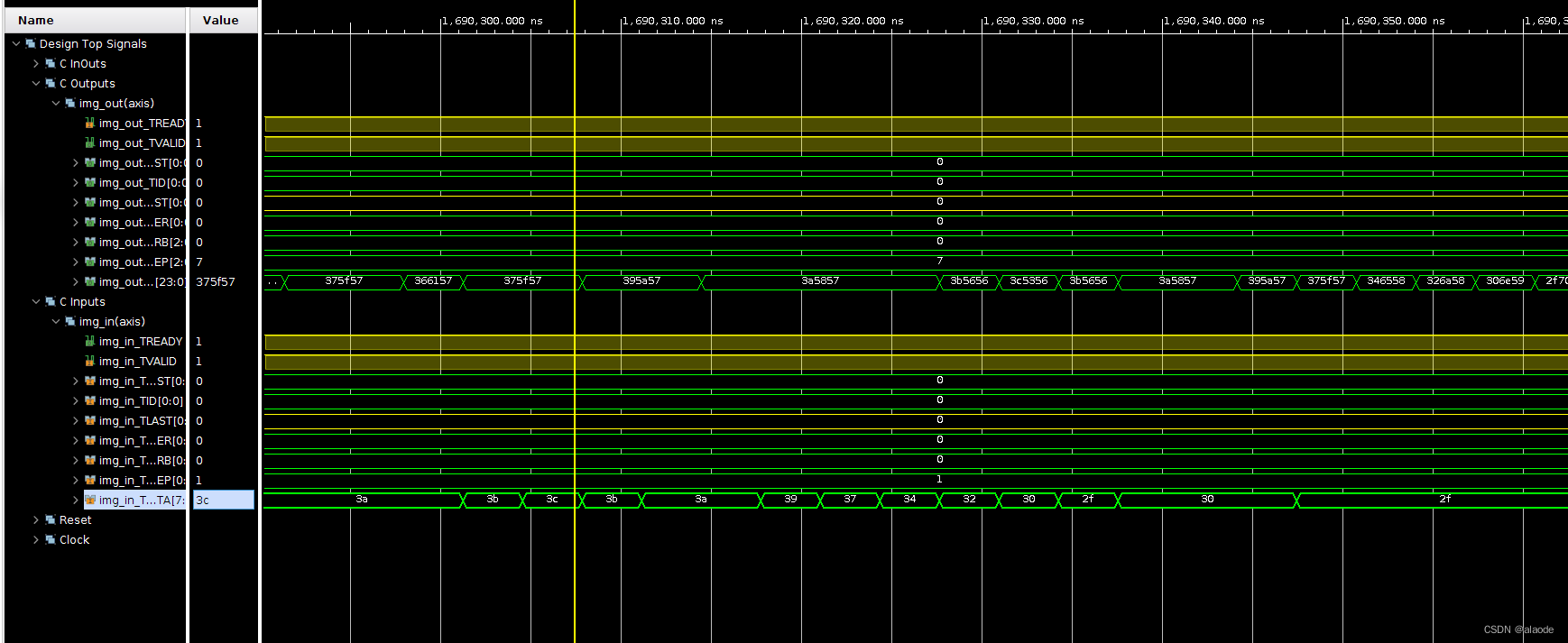

中间数据

 ​编辑

​编辑



#define XCA_FUNCTION_CONTROL_ADDR_AP_CTRL        0x000
#define XCA_FUNCTION_CONTROL_ADDR_GIE            0x004
#define XCA_FUNCTION_CONTROL_ADDR_IER            0x008
#define XCA_FUNCTION_CONTROL_ADDR_ISR            0x00c
#define XCA_FUNCTION_CONTROL_ADDR_WIDTH_DATA     0x010
#define XCA_FUNCTION_CONTROL_BITS_WIDTH_DATA     32
#define XCA_FUNCTION_CONTROL_ADDR_HEIGHT_DATA    0x018
#define XCA_FUNCTION_CONTROL_BITS_HEIGHT_DATA    32
#define XCA_FUNCTION_CONTROL_ADDR_ALL_PIXEL_DATA 0x020
#define XCA_FUNCTION_CONTROL_BITS_ALL_PIXEL_DATA 32
#define XCA_FUNCTION_CONTROL_ADDR_LUTU_BASE      0x100
#define XCA_FUNCTION_CONTROL_ADDR_LUTU_HIGH      0x1ff
#define XCA_FUNCTION_CONTROL_WIDTH_LUTU          8
#define XCA_FUNCTION_CONTROL_DEPTH_LUTU          256
#define XCA_FUNCTION_CONTROL_ADDR_LUTV_BASE      0x200
#define XCA_FUNCTION_CONTROL_ADDR_LUTV_HIGH      0x2ff
#define XCA_FUNCTION_CONTROL_WIDTH_LUTV          8
#define XCA_FUNCTION_CONTROL_DEPTH_LUTV          256

​
