xilinx ip video

​

功能

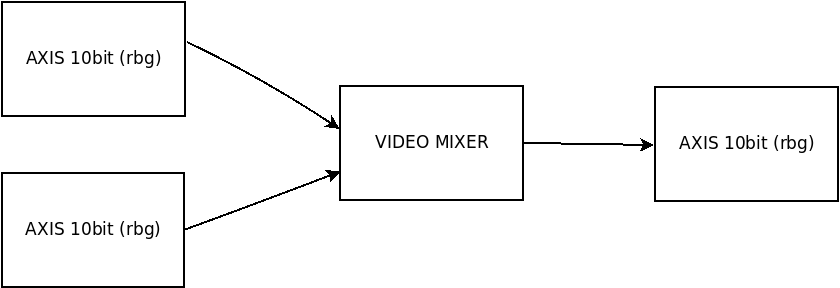

1.  双axi-stream 接口输入，大分辨率axis为底图，axis为顶图。

      目前输入为rbg分量输入，各分量为10bit

​编辑



2. 使用xilinx hls 编写。资源利用率不高。mixer ip 基本类似。

​编辑

20221026 进行优化。

​编辑



 3. 配置寄存器有



	#pragma HLS INTERFACE s_axilite  port=height   //大图高度
	#pragma HLS INTERFACE s_axilite  port=width     //大图宽度
	#pragma HLS INTERFACE s_axilite  port=start_x    //小图起始x坐标
	#pragma HLS INTERFACE s_axilite  port=start_y    //小图起始y坐标
	#pragma HLS INTERFACE s_axilite  port=sm_height  //小图高度
	#pragma HLS INTERFACE s_axilite  port=sm_width    //小图宽度

效果

​编辑





仿真

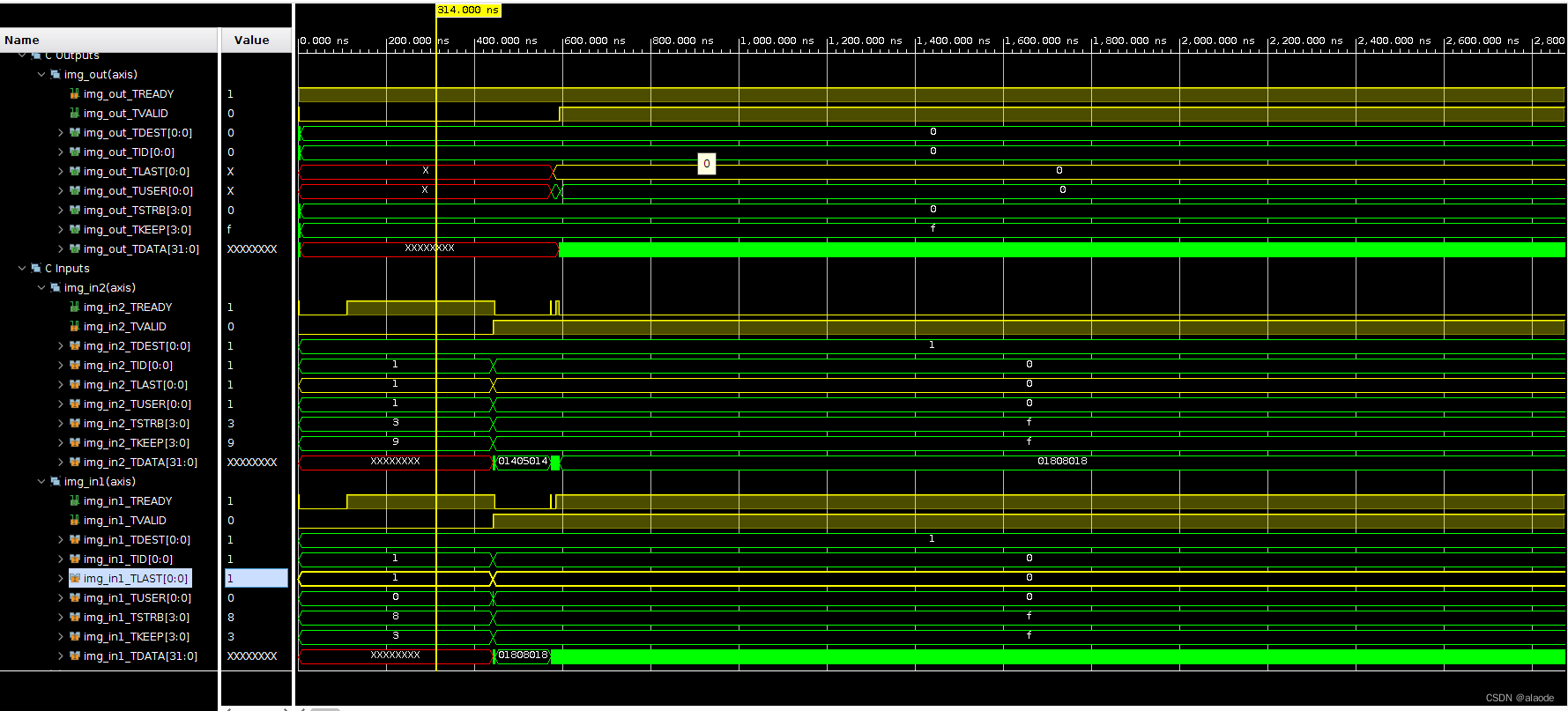

图像输入 ， 两个输入同时检测user

​编辑

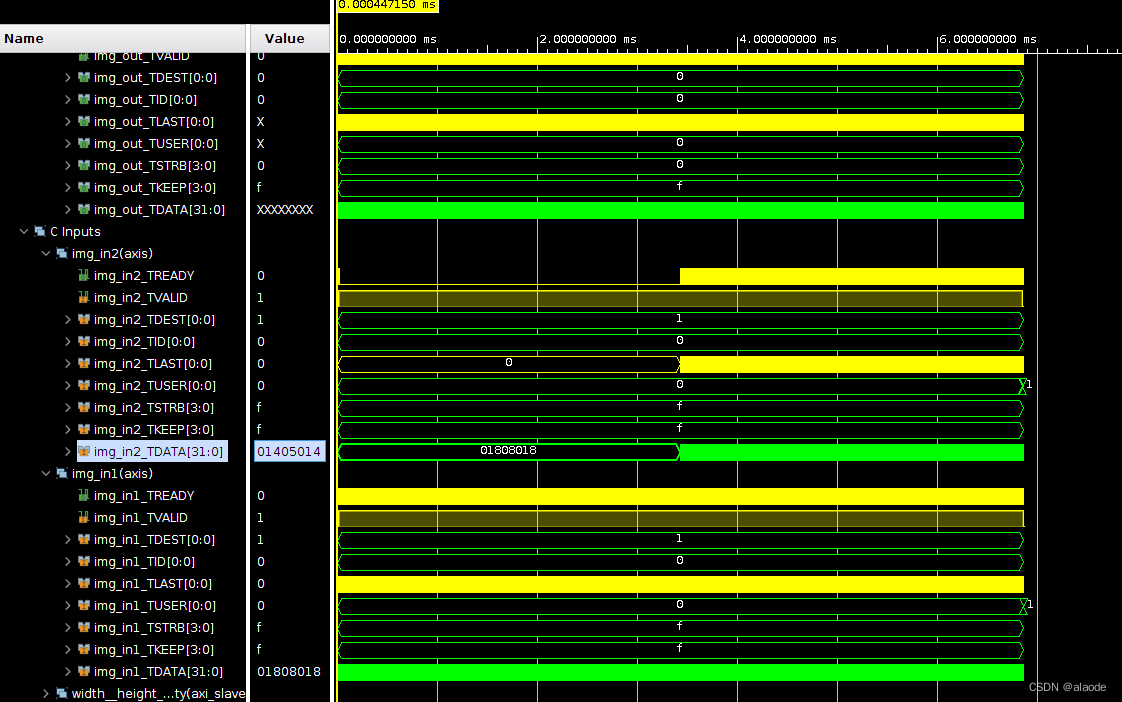

当img2 有效时候

​编辑

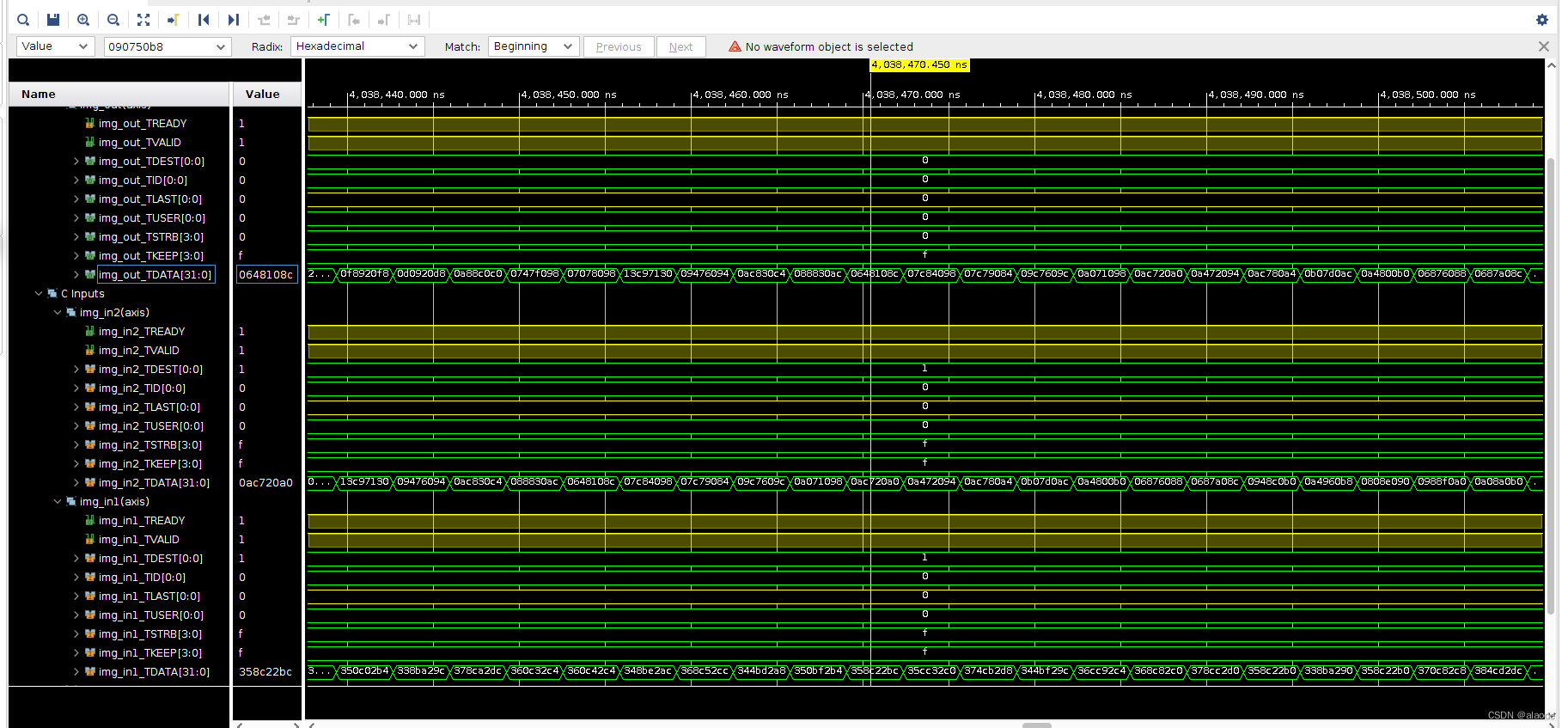

中间数据 有4个节拍的延时

​编辑

​编辑



// control
// 0x00 : Control signals
//        bit 0  - ap_start (Read/Write/COH)
//        bit 1  - ap_done (Read/COR)
//        bit 2  - ap_idle (Read)
//        bit 3  - ap_ready (Read)
//        bit 7  - auto_restart (Read/Write)
//        others - reserved
// 0x04 : Global Interrupt Enable Register
//        bit 0  - Global Interrupt Enable (Read/Write)
//        others - reserved
// 0x08 : IP Interrupt Enable Register (Read/Write)
//        bit 0  - enable ap_done interrupt (Read/Write)
//        bit 1  - enable ap_ready interrupt (Read/Write)
//        others - reserved
// 0x0c : IP Interrupt Status Register (Read/TOW)
//        bit 0  - ap_done (COR/TOW)
//        bit 1  - ap_ready (COR/TOW)
//        others - reserved
// 0x10 : Data signal of width
//        bit 31~0 - width[31:0] (Read/Write)
// 0x14 : reserved
// 0x18 : Data signal of height
//        bit 31~0 - height[31:0] (Read/Write)
// 0x1c : reserved
// 0x20 : Data signal of sm_height
//        bit 31~0 - sm_height[31:0] (Read/Write)
// 0x24 : reserved
// 0x28 : Data signal of sm_width
//        bit 31~0 - sm_width[31:0] (Read/Write)
// 0x2c : reserved
// 0x30 : Data signal of startx
//        bit 31~0 - startx[31:0] (Read/Write)
// 0x34 : reserved
// 0x38 : Data signal of starty
//        bit 31~0 - starty[31:0] (Read/Write)
// 0x3c : reserved
// (SC = Self Clear, COR = Clear on Read, TOW = Toggle on Write, COH = Clear on Handshake)

#define XVIDEO_MIXER_CONTROL_ADDR_AP_CTRL        0x00
#define XVIDEO_MIXER_CONTROL_ADDR_GIE            0x04
#define XVIDEO_MIXER_CONTROL_ADDR_IER            0x08
#define XVIDEO_MIXER_CONTROL_ADDR_ISR            0x0c
#define XVIDEO_MIXER_CONTROL_ADDR_WIDTH_DATA     0x10
#define XVIDEO_MIXER_CONTROL_BITS_WIDTH_DATA     32
#define XVIDEO_MIXER_CONTROL_ADDR_HEIGHT_DATA    0x18
#define XVIDEO_MIXER_CONTROL_BITS_HEIGHT_DATA    32
#define XVIDEO_MIXER_CONTROL_ADDR_SM_HEIGHT_DATA 0x20
#define XVIDEO_MIXER_CONTROL_BITS_SM_HEIGHT_DATA 32
#define XVIDEO_MIXER_CONTROL_ADDR_SM_WIDTH_DATA  0x28
#define XVIDEO_MIXER_CONTROL_BITS_SM_WIDTH_DATA  32
#define XVIDEO_MIXER_CONTROL_ADDR_STARTX_DATA    0x30
#define XVIDEO_MIXER_CONTROL_BITS_STARTX_DATA    32

扩展

1. 两输入axis的算法处理。如:视频叠加，fpn算法，图像融合。

2. 不同宽度，不同位宽的处理。

3. 多路画中画功能。可以增加透明功能。

​
