在立体匹配环节，匹配代价计算的作用？

立体匹配中匹配代价计算的作用与原理

在立体匹配流程中，匹配代价计算（Matching Cost Computation） 是第一步核心操作，其作用是量化左右图像对应像素块的相似度，为后续的代价聚合、视差决策提供基础数据。简单来说：匹配代价越低，像素块的相似度越高，越可能是同一空间点的投影。

一、核心作用：从“像素对比”到“相似度量化”

立体匹配的本质是为左图每个像素 (u_l,v)，在右图同一行的候选视差范围内，找到最相似的像素 (u_r,v)（u_r=u_l-d，d为候选视差）。
匹配代价计算的核心价值体现在3个层面：

建立相似度衡量标准
直接对比单个像素的灰度值容易受噪声、光照变化影响，因此需要以像素块（窗口） 为单位计算代价，利用邻域信息提升鲁棒性。
生成初始代价空间
对左图每个像素 (u_l,v) 和每个候选视差 d，计算一个代价数值 C(u_l,v,d)，最终形成三维代价空间（高度×宽度×视差范围）。
为后续步骤提供输入
初始代价空间是代价聚合（空间域平滑噪声）、视差决策（赢家通吃策略）的基础，代价计算的精度直接决定最终视差图的质量。

二、为什么需要“代价计算”？—— 解决单像素匹配的痛点

如果直接对比单个像素的灰度值，会面临3个关键问题：

单像素匹配的痛点	匹配代价计算的解决方案
对噪声敏感（如椒盐噪声、传感器噪声）	以像素块为单位计算代价，通过邻域平均抑制噪声
对光照变化鲁棒性差（如阴影、曝光不均）	采用归一化代价函数（如NCC），消除光照强度差异的影响
低纹理区域无法匹配（如纯色墙面）	利用像素块的梯度信息（如Census变换），提取纹理特征

三、匹配代价计算的数学本质与流程

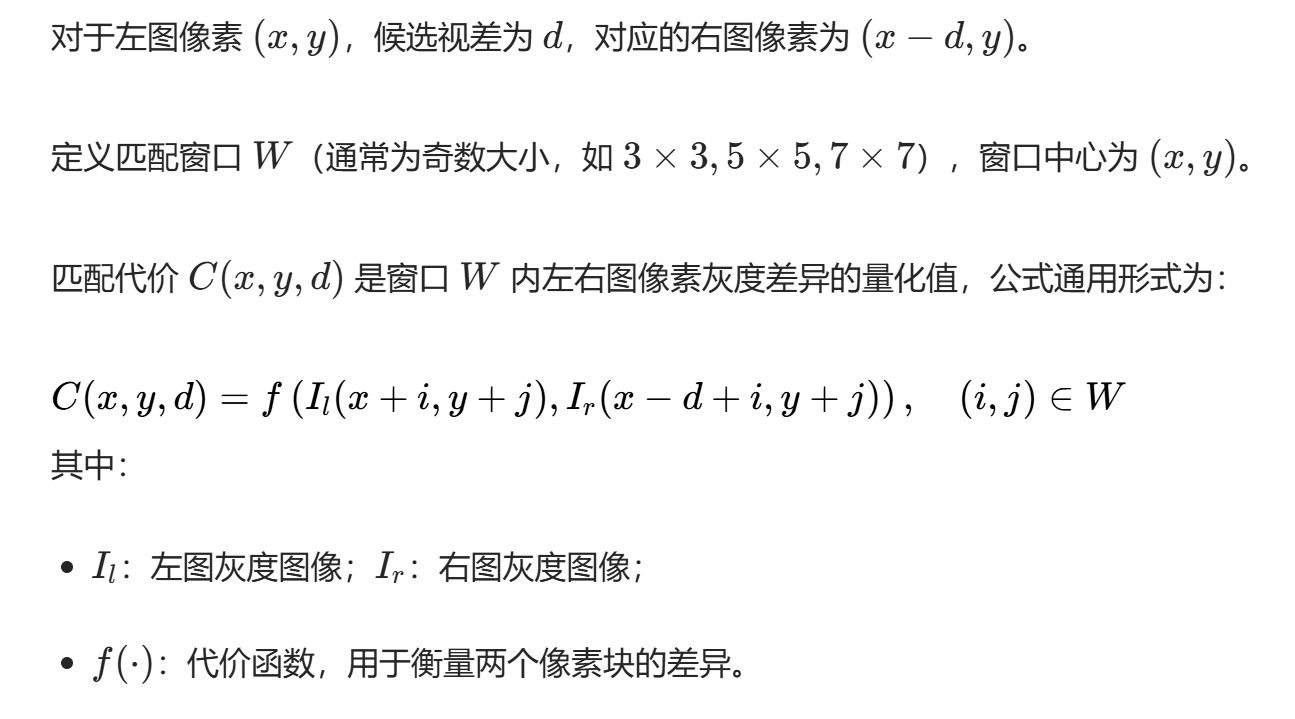

1. 数学定义

2. 工程实现流程

匹配代价计算的标准步骤如下：

图像预处理：将彩色图像转为灰度图，对图像进行高斯滤波（进一步抑制噪声）；
确定候选视差范围：根据双目相机基线和测量距离，设定最小视差d_{min} 和最大视差 d_{max}；
滑动窗口遍历：对左图每个像素 (x,y)，遍历所有候选视差
计算块代价：对每个窗口W内的像素对，代入代价函数计算代价数值；
构建代价空间：将所有C(x,y,d) 存储为三维数组，供后续步骤使用。

四、常见代价函数对比（原理+优缺点）

不同代价函数适用于不同场景，以下是工业界常用的4类代价函数：

代价函数	数学公式	核心原理	优点	缺点
SAD（绝对误差和）	$C_{SAD}=\sum_	I_l-I_r	$	计算窗口内像素灰度差的绝对值之和
SSD（平方误差和）
计算窗口内像素灰度差的平方和	对差异大的像素惩罚更重，匹配精度略高于SAD	计算量比SAD大，同样对光照敏感
NCC（归一化互相关）
计算两个窗口的灰度相关性，取值范围 $[-1,1]$，越接近1相似度越高	抗光照变化能力强，适合曝光不均的场景	计算量较大，需要预先计算窗口均值和方差
Census变换	1. 对每个像素，生成二进制比特串（比较中心像素与邻域像素的大小） 2.
（比特串的汉明距离）	基于像素邻域的相对灰度关系，而非绝对灰度值	抗光照、噪声能力极强，适合低纹理区域	计算复杂度高，需要额外存储比特串

工程选型建议：

实时性优先（如自动驾驶、机器人导航）：选 SAD/SSD，结合CUDA并行加速；

精度优先（如三维建模、测绘）：选 NCC/Census，牺牲部分速度换取鲁棒性；

平衡速度与精度：选 SGM算法默认的SAD代价，通过后续代价聚合提升精度。

五、与后续步骤的关联（代价计算→代价聚合→视差决策）

匹配代价计算是立体匹配的“起点”，但初始代价空间存在大量噪声（如单个像素噪声导致的代价波动），必须结合后续步骤才能得到可靠视差：

代价聚合：对初始代价空间进行空间域平滑（如动态规划、置信传播、SGM的路径聚合），让相邻像素的代价趋于一致，抑制噪声；
视差决策：采用赢家通吃（WTA） 策略，对每个像素 $(x,y)$，选择代价最小的候选视差
作为最终视差；
后处理：通过左右一致性检查、亚像素插值等优化视差图。

三者的关系：

六、C++/OpenCV 实现SAD代价计算示例

以下是手动实现SAD代价计算的核心代码，帮助理解底层逻辑：

#include <opencv2/opencv.hpp>
#include <vector>

using namespace cv;
using namespace std;

// 计算SAD匹配代价
// 参数：校正后的左右灰度图、窗口大小、视差范围
// 返回：三维代价空间（height × width × max_disp）
vector<Mat> computeSADCost(const Mat& imgL, const Mat& imgR, int windowSize, int maxDisp) {
    CV_Assert(imgL.type() == CV_8U && imgR.type() == CV_8U);
    CV_Assert(imgL.size() == imgR.size());

    int height = imgL.rows;
    int width = imgL.cols;
    int halfWin = windowSize / 2;

    // 初始化代价空间：每个视差对应一个代价图
    vector<Mat> costSpace(maxDisp, Mat::zeros(height, width, CV_32S));

    // 遍历每个像素（跳过边界）
    for (int y = halfWin; y < height - halfWin; y++) {
        for (int x = halfWin; x < width - halfWin; x++) {
            // 遍历每个候选视差
            for (int d = 0; d < maxDisp; d++) {
                int xR = x - d; // 右图对应像素
                if (xR < halfWin || xR >= width - halfWin) {
                    costSpace[d].at<int>(y, x) = INT_MAX; // 超出边界，代价设为极大值
                    continue;
                }

                // 计算窗口内的SAD值
                int sad = 0;
                for (int dy = -halfWin; dy <= halfWin; dy++) {
                    for (int dx = -halfWin; dx <= halfWin; dx++) {
                        uchar valL = imgL.at<uchar>(y + dy, x + dx);
                        uchar valR = imgR.at<uchar>(y + dy, xR + dx);
                        sad += abs(valL - valR);
                    }
                }
                costSpace[d].at<int>(y, x) = sad;
            }
        }
    }
    return costSpace;
}

// 赢家通吃策略生成视差图
Mat computeDisparityWTA(const vector<Mat>& costSpace) {
    int height = costSpace[0].rows;
    int width = costSpace[0].cols;
    int maxDisp = costSpace.size();
    Mat dispMap = Mat::zeros(height, width, CV_16S);

    for (int y = 0; y < height; y++) {
        for (int x = 0; x < width; x++) {
            int minCost = INT_MAX;
            int bestDisp = 0;
            // 找到最小代价对应的视差
            for (int d = 0; d < maxDisp; d++) {
                int cost = costSpace[d].at<int>(y, x);
                if (cost < minCost) {
                    minCost = cost;
                    bestDisp = d;
                }
            }
            dispMap.at<short>(y, x) = bestDisp;
        }
    }
    return dispMap;
}

int main() {
    Mat imgL = imread("rect_left.png", IMREAD_GRAYSCALE);
    Mat imgR = imread("rect_right.png", IMREAD_GRAYSCALE);

    int windowSize = 5; // 5×5匹配窗口
    int maxDisp = 16;   // 最大视差

    // 1. 计算SAD代价空间
    vector<Mat> costSpace = computeSADCost(imgL, imgR, windowSize, maxDisp);

    // 2. 赢家通吃生成视差图
    Mat dispMap = computeDisparityWTA(costSpace);

    // 3. 可视化
    Mat disp8u;
    normalize(dispMap, disp8u, 0, 255, NORM_MINMAX, CV_8U);
    imshow("SAD视差图", disp8u);
    waitKey(0);

    return 0;
}

七、关键优化技巧

边界处理：对图像边界像素（窗口超出图像范围），将代价设为极大值，避免无效匹配；
积分图加速SAD/SSD：利用积分图可将窗口代价计算复杂度从 $O(w^2)$ 降至 $O(1)$（$w$ 为窗口大小），大幅提升计算速度；
金字塔分层计算：先在低分辨率图像上计算代价，得到粗略视差，再在高分辨率图像上细化，减少候选视差范围；
CUDA并行化：代价计算的嵌套循环适合并行处理，通过CUDA对每个像素-视差对并行计算，速度提升100倍以上。
