立体匹配后处理的左右一致性检查是什么原理？

左右一致性检查（Left-Right Consistency Check）原理与实现

左右一致性检查是立体匹配后处理的核心步骤，目的是剔除错误匹配的视差点，提升视差图的精度和鲁棒性。其本质是利用双目视觉的对称性约束，验证匹配结果的合理性，广泛应用于SGM、BM等传统立体匹配算法中。

一、核心原理：双目匹配的对称性约束

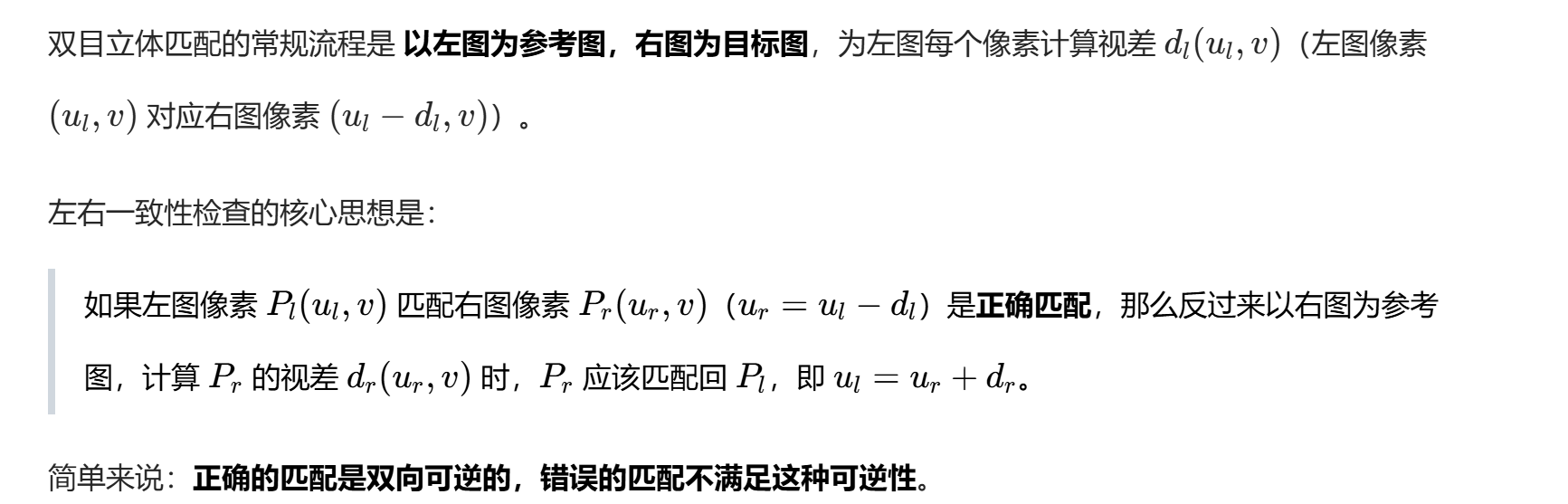

1. 通俗解释

2. 数学定义

3. 直观示意图

左图像素	左视差 $d_l$	右图对应像素	右视差 $d_r$	回算左像素	一致性判定
$P_l(100,50)$	$d_l=10$	$P_r(90,50)$	$d_r=10$	$90+10=100$	$
$P_l(200,80)$	$d_l=15$	$P_r(185,80)$	$d_r=8$	$185+8=193$	$

二、关键概念区分

1. 正向视差图 vs 反向视差图

类型	计算方式	用途
正向视差图 $D_l$	以左图为参考，右图为目标，计算左图每个像素的视差	常规立体匹配输出
反向视差图 $D_r$	以右图为参考，左图为目标，计算右图每个像素的视差	仅用于一致性检查，无需保存完整图

2. 为什么错误匹配会不满足一致性？

错误匹配的常见原因：

1. 低纹理区域：如墙面、天空，像素相似度高，容易匹配到错误位置；
2. 重复纹理区域：如棋盘格、地砖，容易产生歧义匹配；
3. 遮挡区域：左图可见但右图被遮挡的区域，无法找到正确匹配点。

这些错误匹配的视差不满足双向可逆性，因此会被一致性检查过滤掉。

三、算法步骤（工程实现流程）

左右一致性检查的完整执行步骤如下：

四、C++/OpenCV 实现代码示例

以下是基于SGM算法的左右一致性检查实现，核心是生成正向/反向视差图并验证约束：

#include <opencv2/opencv.hpp>
#include <opencv2/ximgproc.hpp>

using namespace cv;
using namespace std;

// 左右一致性检查函数
void leftRightConsistencyCheck(Mat& dispL, Mat& dispR, Mat& dispFiltered, int tau = 1) {
    // 输入视差图格式：16位有符号数（SGM输出格式）
    CV_Assert(dispL.type() == CV_16S && dispR.type() == CV_16S);
    CV_Assert(dispL.size() == dispR.size());

    int height = dispL.rows;
    int width = dispL.cols;
    dispFiltered = Mat::zeros(dispL.size(), CV_16S); // 初始化滤波后的视差图

    for (int v = 0; v < height; v++) {
        short* dispL_ptr = dispL.ptr<short>(v);
        short* dispR_ptr = dispR.ptr<short>(v);
        short* filtered_ptr = dispFiltered.ptr<short>(v);

        for (int uL = 0; uL < width; uL++) {
            short dL = dispL_ptr[uL];
            if (dL <= 0) continue; // 跳过无效视差

            // 步骤1：计算对应的右图像素坐标 uR
            int uR = uL - dL;
            if (uR < 0 || uR >= width) continue; // 超出右图范围，无效

            // 步骤2：获取反向视差 dR
            short dR = dispR_ptr[uR];
            if (dR <= 0) continue;

            // 步骤3：验证一致性约束
            int uL_recalc = uR + dR;
            if (abs(uL - uL_recalc) <= tau) {
                filtered_ptr[uL] = dL; // 满足约束，保留视差
            }
            // 不满足约束则置0（默认值）
        }
    }
}

int main() {
    // 1. 读取校正后的左右图像
    Mat imgL = imread("rect_left.png", IMREAD_GRAYSCALE);
    Mat imgR = imread("rect_right.png", IMREAD_GRAYSCALE);

    // 2. 初始化SGM立体匹配器
    Ptr<StereoSGBM> sgbm = StereoSGBM::create(0, 16, 3);
    sgbm->setP1(8 * 3 * 3);
    sgbm->setP2(32 * 3 * 3);
    sgbm->setUniquenessRatio(10);
    sgbm->setSpeckleWindowSize(100);
    sgbm->setSpeckleRange(32);

    // 3. 计算正向视差图（左→右）和反向视差图（右→左）
    Mat dispL, dispR;
    sgbm->compute(imgL, imgR, dispL); // 正向视差
    sgbm->compute(imgR, imgL, dispR); // 反向视差

    // 4. 左右一致性检查
    Mat dispFiltered;
    leftRightConsistencyCheck(dispL, dispR, dispFiltered, 1);

    // 5. 视差图可视化（转换为8位图像）
    Mat dispL_8u, dispFiltered_8u;
    normalize(dispL, dispL_8u, 0, 255, NORM_MINMAX, CV_8U);
    normalize(dispFiltered, dispFiltered_8u, 0, 255, NORM_MINMAX, CV_8U);

    imshow("原始视差图", dispL_8u);
    imshow("滤波后视差图", dispFiltered_8u);
    waitKey(0);

    return 0;
}

五、关键参数与优化技巧

1. 容差阈值 $\tau$ 的选择

$\tau$ 值	效果	适用场景
$\tau=0$	严格约束，仅允许完全匹配的视差	高分辨率、低噪声图像
$\tau=1$	常规选择，容忍1像素偏差	大多数工业场景
$\tau=2$	宽松约束，容忍2像素偏差	低纹理、高噪声图像

2. 优化技巧

1. 亚像素插值后再检查：对正向/反向视差图进行亚像素插值（如SGM的setDisp12MaxDiff参数），可降低匹配偏差，提升检查精度；
2. 结合纹理阈值过滤：对低纹理区域（如梯度小于阈值的像素）直接标记为无效，减少一致性检查的计算量；
3. 邻域填充无效点：对一致性检查标记的无效视差点，使用周围有效视差的中值或均值填充，减少视差图空洞；
4. CUDA并行加速：逐像素遍历是计算瓶颈，可通过CUDA实现并行化（如cv::cuda::StereoSGM），速度提升10倍以上。

六、应用局限性

左右一致性检查无法处理双向错误匹配（即正向和反向匹配都错误，但恰好满足一致性约束），这种情况在重复纹理区域可能发生。解决方法是：

1. 结合纹理分析：对低纹理区域使用更保守的匹配策略；
2. 引入深度学习后处理：如使用CNN对一致性检查后的视差图进行细化。
