在光束平差（BA）及非线性优化领域，雅可比矩阵（Jacobian Matrix） 和海森矩阵（Hessian Matrix） 是核心数学工具。前者描述误差函数的局部线性变化率，是线性化非线性问题的关键；后者描述误差函数的二阶曲率，决定了迭代优化的步长和方向。

本文将从通俗解释→数学定义→BA中的具体形式→工程意义四个层面递进讲解，并结合BA的优化方程说明两者的作用。

一、通俗解释：矩阵到底在描述什么？

1.1 雅可比矩阵：「变化率的集合」

雅可比矩阵就是把所有自变量的偏导数「打包」，形成一个矩阵，用来描述 「输入变量的微小变化，会如何导致输出函数的变化」。

在BA中，输入是相机位姿和三维点坐标，输出是重投影误差。雅可比矩阵的作用就是量化：

相机位姿微调0.01弧度/厘米，或三维点坐标微调1毫米，重投影误差会变化多少像素？

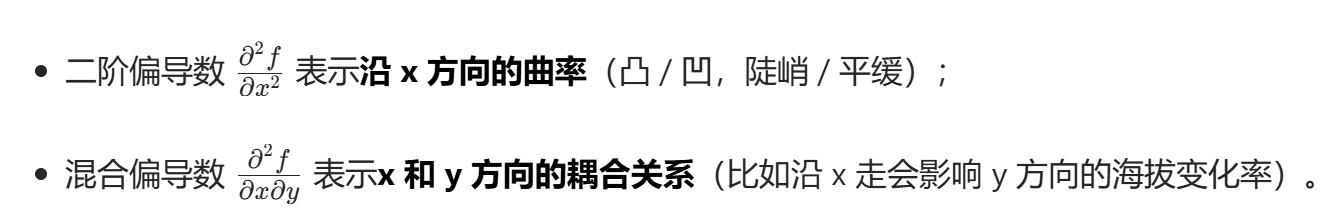

1.2 海森矩阵：「曲率的集合」

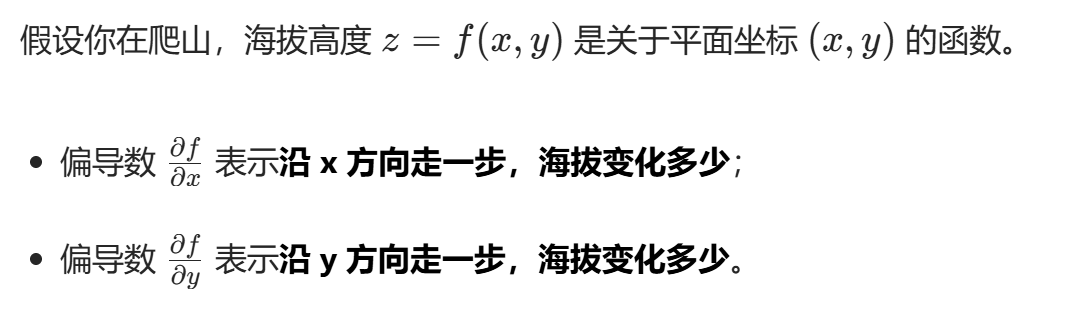

还是爬山的例子：

海森矩阵是把所有二阶偏导数「打包」，形成一个对称矩阵，用来描述 「函数的局部曲率和变量间的耦合程度」。

在BA中，海森矩阵决定了优化迭代的步长：

曲率大（矩阵特征值大）→ 函数变化剧烈 → 步长要小，避免越过最优解；
曲率小（矩阵特征值小）→ 函数变化平缓 → 步长可以大，加快收敛。

二、数学定义：通用形式与维度分析

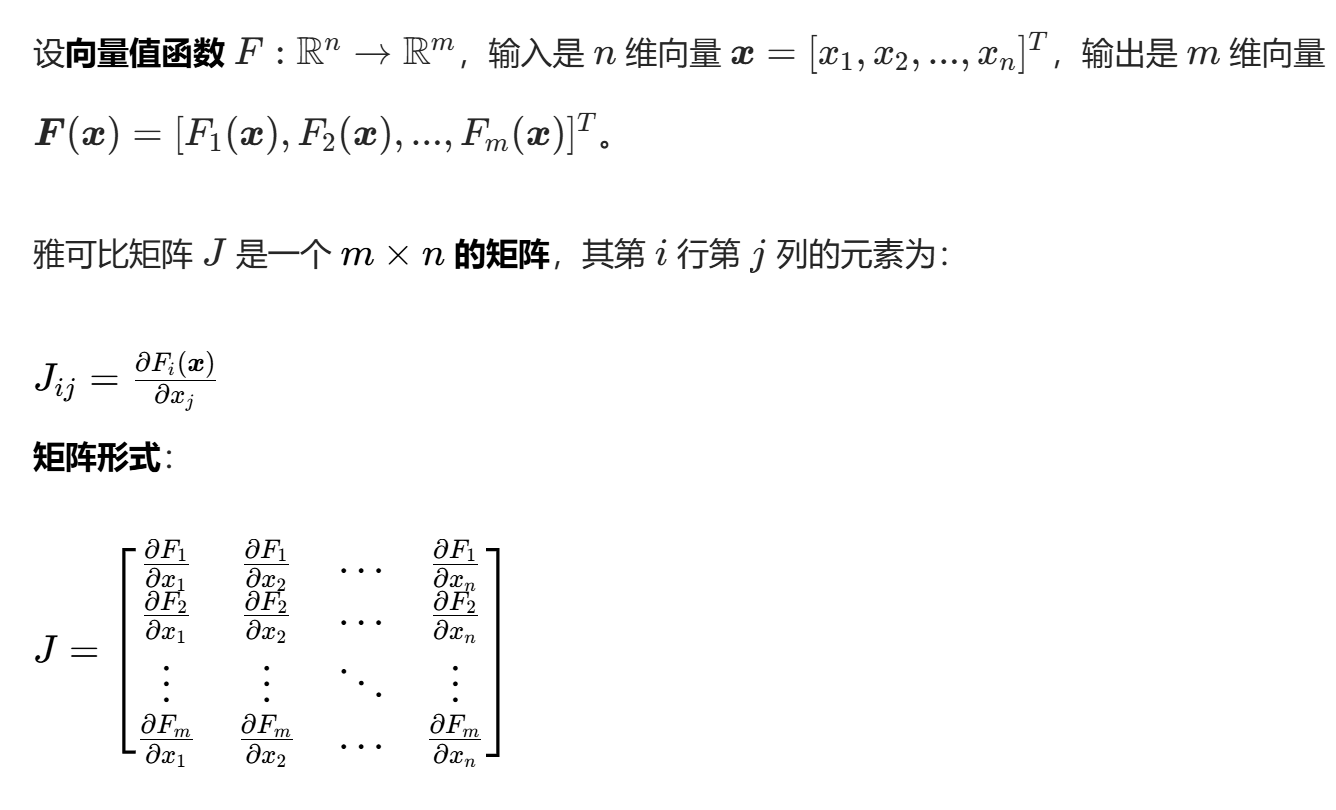

2.1 雅可比矩阵 J

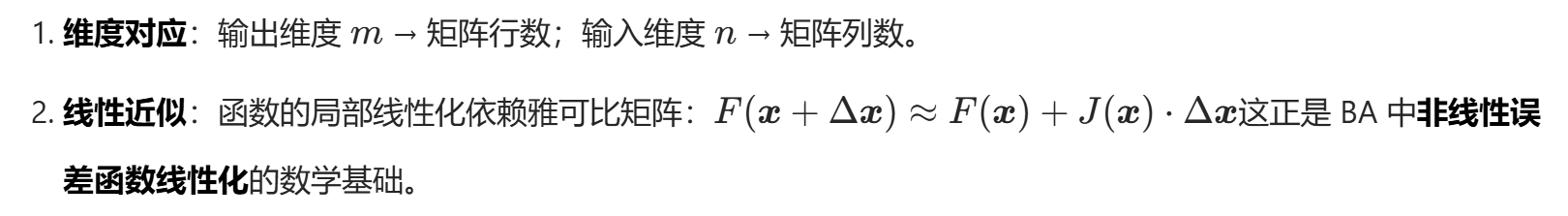

关键性质

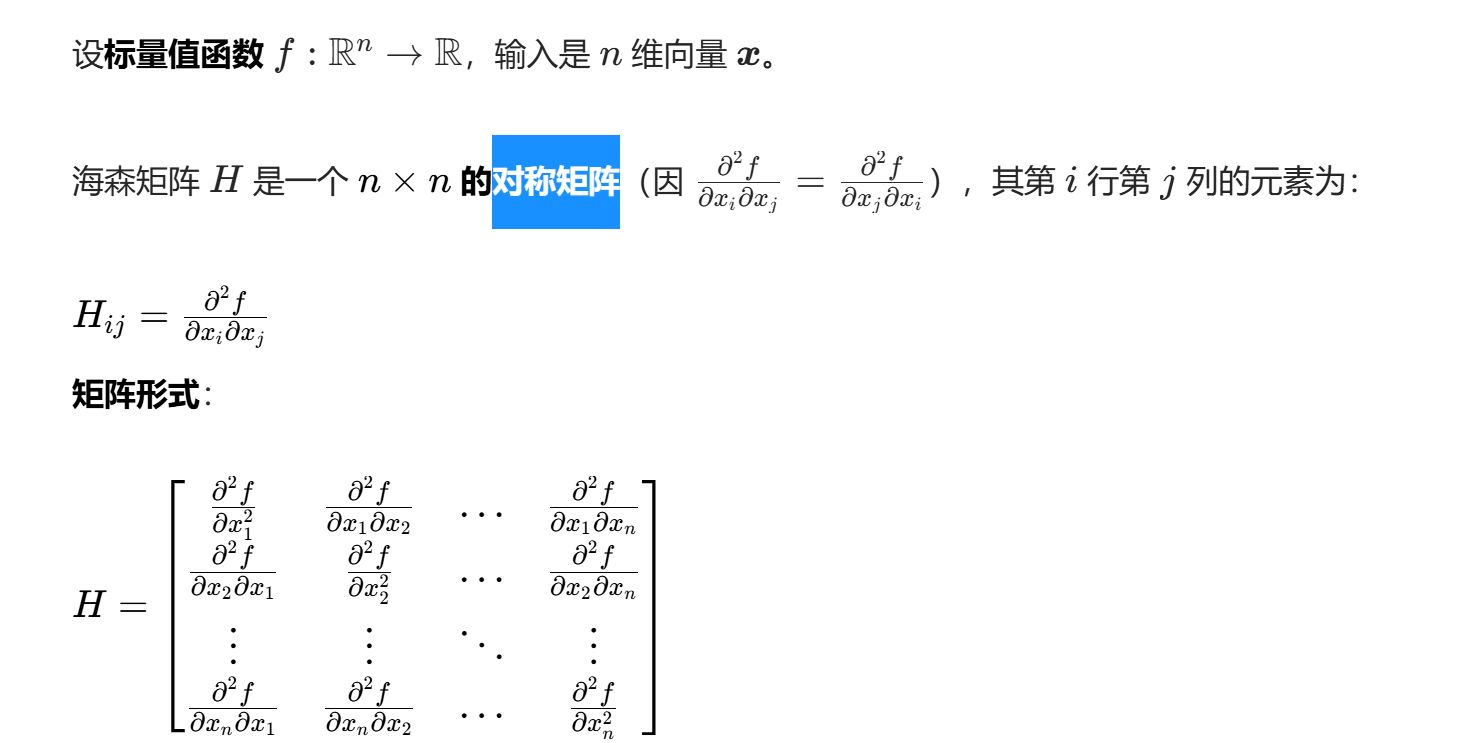

2.2 海森矩阵H

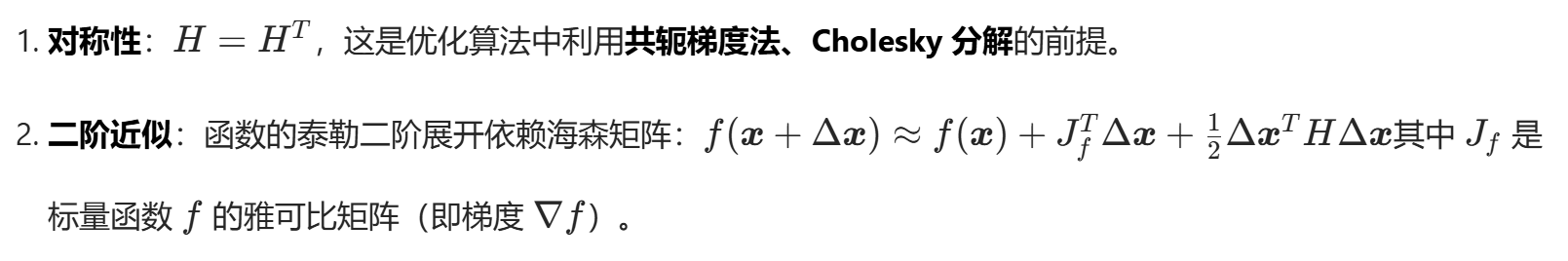

关键性质

三、BA中的具体形式：重投影误差的导数

在BA中，优化目标是最小化重投影误差的平方和：

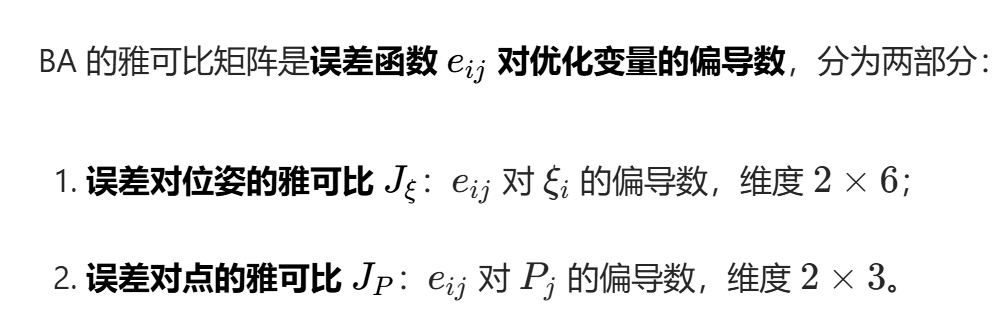

3.1 BA中的雅可比矩阵 J

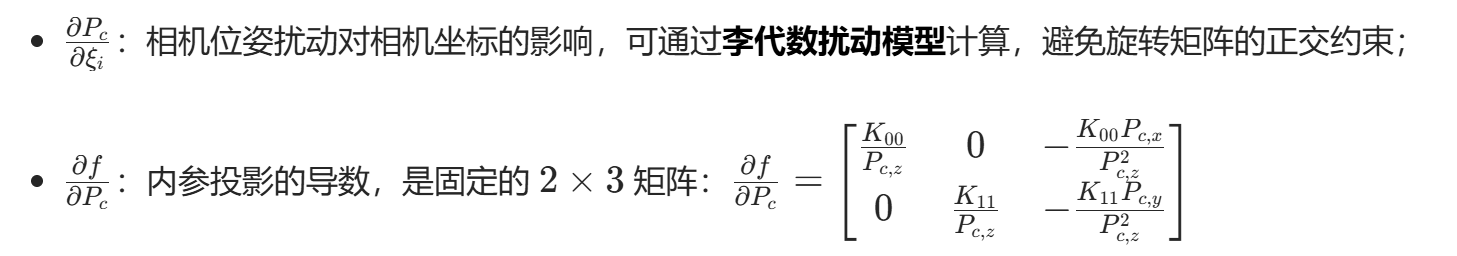

推导基础：重投影函数的链式求导

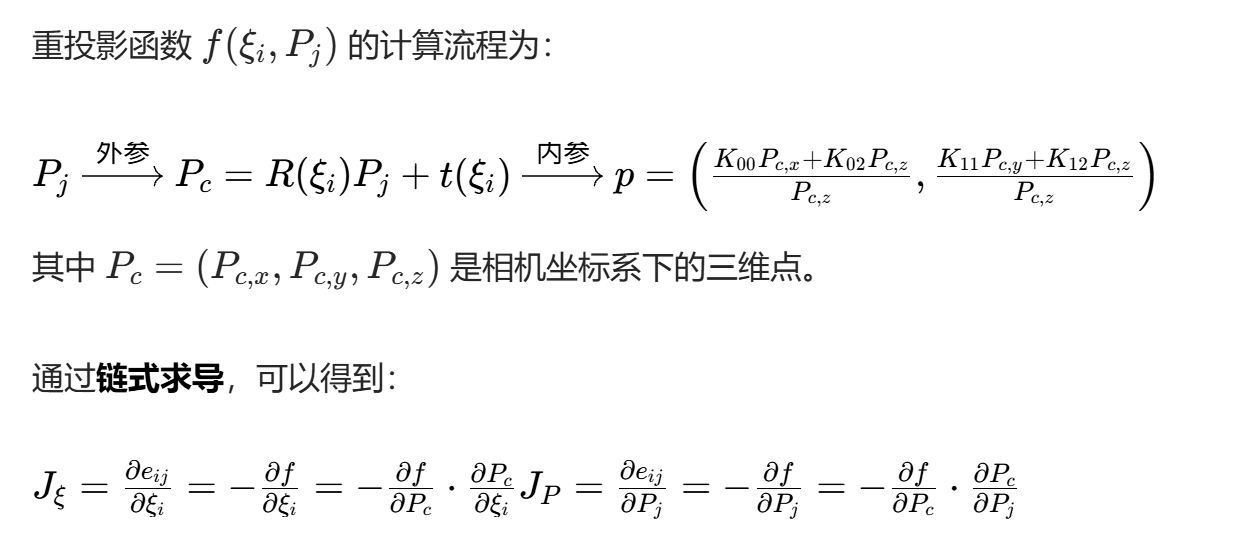

重投影函数 $f(\xi_i,P_j)$ 的计算流程为：

$$

工程上的简化计算

3.2 BA中的海森矩阵H

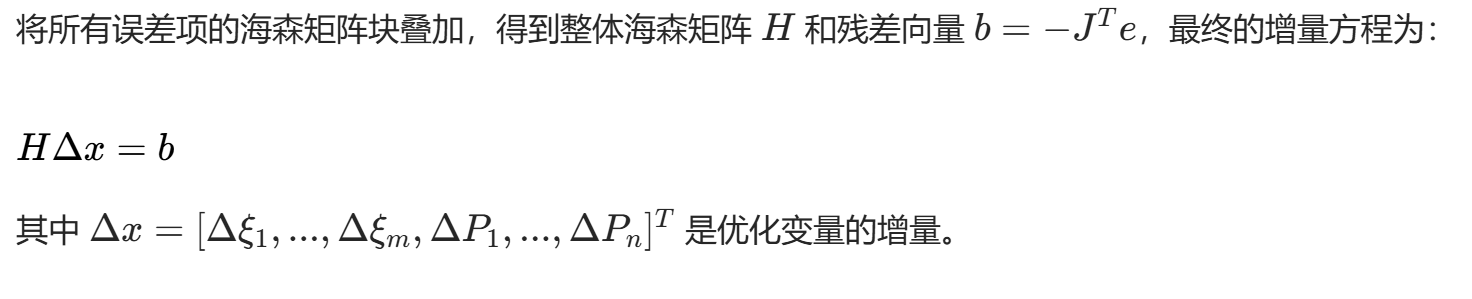

BA的核心优化方程

四、工程意义：为什么这两个矩阵对BA至关重要？

4.1 雅可比矩阵的作用

1. 非线性问题线性化
   BA的误差函数是高度非线性的（投影包含除法运算），无法直接求解。雅可比矩阵将误差函数在当前迭代点近似为线性函数，从而将优化问题转化为线性方程组求解（高斯-牛顿法的核心）。

2. 稀疏性的根源
   一个三维点只在少数相机中可见，因此每个
   只与对应的相机和点相关。这导致整体雅可比矩阵J 是稀疏矩阵，进而海森矩阵 H 也是稀疏矩阵。
   → 工程上通过稀疏Schur消元（边缘化）大幅降低计算复杂度。

3. 梯度方向的指引
   雅可比矩阵的转置乘以误差向量
   是误差函数的梯度，决定了迭代优化的方向：沿着梯度的反方向更新变量，可降低误差。

4.2 海森矩阵的作用

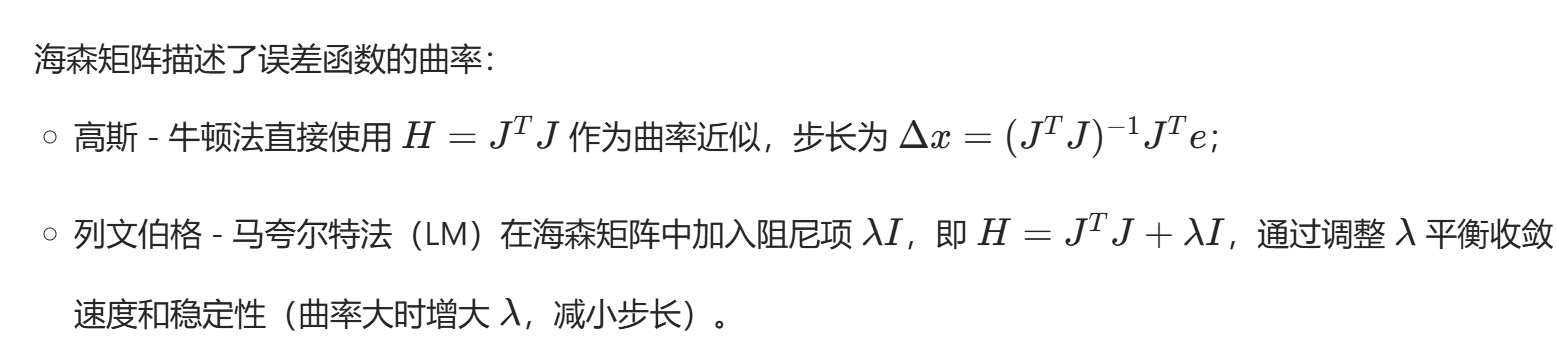

1. 步长的自适应调整


2. 变量耦合关系的量化
   海森矩阵的非对角块表示不同变量之间的耦合程度：

   •
     大 → 相机位姿和三维点坐标的耦合强，调整一个变量会显著影响另一个；
   • 稀疏性意味着耦合只存在于有观测关联的变量之间。

3. 优化收敛性的判断
   海森矩阵的正定性决定了优化算法的收敛性：

   • 若 $H$ 正定 → 迭代方向是下降方向，算法收敛；
   • 若 $H$ 奇异 → 需加入阻尼项（LM法）或正则化，避免方程组无解。

五、代码层面的实现提示（C++/Eigen）

在BA的工程实现中，很少手动推导所有导数，通常结合自动求导或数值求导，但理解雅可比和海森的结构有助于优化性能：

1. 手动推导关键导数：内参投影的导数（$\frac{\partial f}{\partial P_c}$）可手动推导，减少自动求导的计算量；
2. 稀疏矩阵存储：使用Eigen的SparseMatrix存储雅可比和海森矩阵，避免稠密存储的内存爆炸；
3. Schur消元加速：利用Eigen::SparseLU或第三方库（如CSparse）实现稀疏矩阵的分解与求解。

示例：手动计算内参投影的雅可比

// 输入：相机内参K，相机坐标系下的点P_c
// 输出：投影函数对P_c的雅可比矩阵J_proj (2x3)
Eigen::Matrix<double, 2, 3> compute_proj_jacobian(const Eigen::Matrix3d& K, const Eigen::Vector3d& P_c) {
    double fx = K(0, 0), fy = K(1, 1);
    double x = P_c(0), y = P_c(1), z = P_c(2);
    double z_sq = z * z;

    Eigen::Matrix<double, 2, 3> J;
    J << fx / z, 0, -fx * x / z_sq,
         0, fy / z, -fy * y / z_sq;
    return J;
}

六、总结

矩阵	维度特征	核心作用	BA中的关键价值
雅可比矩阵	$m \times n$（输出×输入）	描述函数局部线性变化率，实现非线性线性化	构建优化的线性方程组，决定梯度方向，支撑稀疏优化
海森矩阵	$n \times n$（对称矩阵）	描述函数局部曲率，量化变量耦合关系	决定迭代步长，判断收敛性，LM法的阻尼调整依据

雅可比矩阵是BA的「骨架」，支撑起非线性优化的线性化框架；海森矩阵是BA的「肌肉」，决定了优化迭代的效率和稳定性。两者结合，构成了光束平差算法的数学核心。
