怎么使用德布鲁因序列编码三色激光条纹?

使用德布鲁因序列（De Bruijn Sequence）编码三色激光条纹是一种高效的结构光三维重建方法，尤其适用于动态场景和高精度测量。以下是详细实现步骤和技术要点：

---

1. 德布鲁因序列核心原理

• 定义：德布鲁因序列 ( B(k, n) ) 是一个循环序列，包含所有可能的 ( k ) 种符号（如R/G/B三色）组成的长度为 ( n ) 的唯一子串。
• 特性：
  • 每个 ( n )-长度的颜色组合在序列中仅出现一次。
  • 最小冗余，最大化编码效率。
• 示例：( B(3,2) )（三色，窗口长度2）的一个可能序列：R G B R R G B B R G。

---

2. 三色激光条纹编码设计

(1) 序列生成

• 参数选择：
  • 符号集 ( k=3 )（红R、绿G、蓝B）。
  • 窗口长度 ( n )（决定唯一性，通常 ( n=3 \sim 5 )）。
• 生成算法（基于欧拉路径）：

  def de_bruijn(k, n):
      from itertools import product
      alphabet = list(range(k))
      vertices = product(alphabet, repeat=n-1)
      edges = [(v, v[1:] + (a,)) for v in vertices for a in alphabet]
      path = list(find_eulerian_path(edges))  # 需实现欧拉路径搜索
      return [path[i][0] for i in range(len(path)-(n-1))]


  • 输出示例（三色，( n=3 )）：[R,G,B,R,R,G,B,B,R,G,R,B,G,G,R,B,B,G,R,R,B,G,...]

(2) 条纹图案设计

• 垂直条纹：将序列沿水平方向排列，生成彩色条纹图像。
  • 每个像素列颜色由德布鲁因序列决定。
  • 条纹宽度可调（通常1-5像素/条纹）。
• 多帧组合：为提高鲁棒性，可生成多组正交序列（如水平+垂直）。

---

3. 解码与三维重建

(1) 图像采集

• 投射三色德布鲁因条纹到目标物体。
• 相机捕获变形条纹图像（受物体表面形状调制）。

(2) 颜色校正

• 去畸变：校准相机色差和激光散射。
• 颜色空间转换：RGB → HSV，分离亮度（V）和色度（H/S）。
• 抗干扰：使用归一化互相关（NCC）消除环境光影响。

(3) 窗口匹配解码

• 滑动窗口搜索：
  1. 在捕获图像中提取 ( n )-长度的颜色序列（如3像素窗口）。
  2. 在预生成的德布鲁因序列中查找唯一匹配位置。
  3. 确定该窗口的绝对水平坐标 ( x )。
• 亚像素优化：
  • 通过重心法或抛物线拟合提升定位精度至0.1像素。

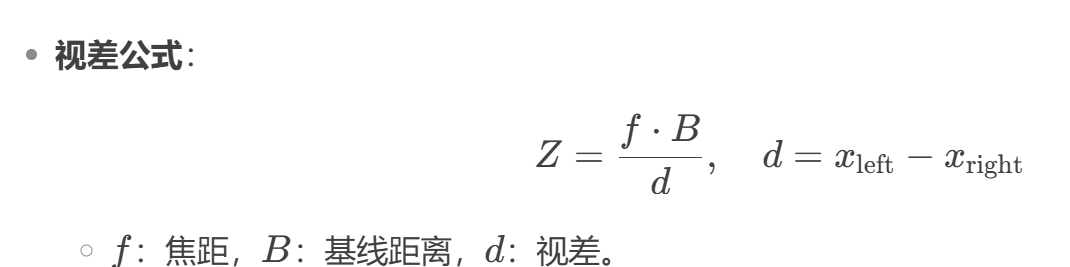

(4) 三维坐标计算

• 点云生成：逐像素计算深度，融合为3D模型。

---

4. 技术挑战与解决方案

问题	解决方案
颜色串扰	预标定激光光谱响应，使用窄带滤光片
高反光表面	多曝光融合（HDR）或偏振滤光
运动模糊	全局快门相机 + 高频激光脉冲（μs级）
遮挡	多视角联合解码（至少3个相机）

---

5. OpenCV实现示例

// 生成德布鲁因序列图案（伪代码）
Mat generateDeBruijnPattern(int width, int n) {
    vector<Vec3b> sequence = {Vec3b(0,0,255), Vec3b(0,255,0), Vec3b(255,0,0)}; // B,G,R
    Mat pattern(Size(width, 1), CV_8UC3);
    for (int x = 0; x < width; x++) {
        int idx = x % sequence.size();
        pattern.at<Vec3b>(0, x) = sequence[idx];
    }
    return pattern;
}

// 解码函数（核心步骤）
void decodePattern(const Mat &capturedImage, Mat &disparityMap) {
    Mat hsv;
    cvtColor(capturedImage, hsv, COLOR_BGR2HSV);

    // 按色相通道匹配德布鲁因序列
    for (int y = 0; y < hsv.rows; y++) {
        for (int x = 0; x < hsv.cols - n + 1; x++) {
            Vec3i window;
            for (int i = 0; i < n; i++) {
                window[i] = (int)hsv.at<Vec3b>(y, x + i)[0]; // 提取H通道
            }
            int pos = searchInDeBruijnSequence(window); // 在预生成序列中搜索
            disparityMap.at<float>(y, x) = pos; // 存储视差
        }
    }
}

---

6. 性能优化建议

1. GPU加速：使用CUDA并行化颜色匹配（如OpenCV的UMat）。
2. 层次化解码：先粗定位（低分辨率），再局部精细化。
3. 深度学习辅助：训练CNN网络直接预测德布鲁因序列位置（适用于复杂表面）。

---

7. 应用场景

• 工业检测：高反光金属件三维扫描（精度可达10μm）。
• 生物医学：皮肤表面形貌分析。
• 自动驾驶：近距离障碍物快速建模。

通过德布鲁因序列编码，三色激光条纹能在单帧内实现高密度空间编码，平衡了传统格雷码（多帧）和相位偏移法（抗噪弱）的优点，是动态三维重建的理想选择。
