Product-Mechanics: 玻璃&塑料(以亚克力为例)：玻璃的"开模+浇筑 量产: 高硼硅玻璃/容器/器皿" + 亚克力的"制模成型: 热塑+吹塑 工艺"

Product-Mechanics: 塑料：开模+挤塑量产

高硼硅玻璃:

专利: https://www.xjishu.com/zhuanli/25/201910127975.html

例如化学仪器设备

生产工艺主要包括：原料准备、熔制、成型和加工四个过程。

• 首先是原料准备。
  • 高硼硅玻璃的主要原料是 石英砂、硼酸，同时还需要添加一定比例的 碳酸钠、碳酸钾 等助熔剂。
    这些原料需要经过粉碎、混合和筛分等工艺处理，以保证原料的粒度和混合均匀度。
    总之，高硼硅玻璃生产工艺需要经过原料准备、熔制、成型和加工四个环节。
  • 通过精确控制各个环节的工艺参数，可以获得高质量的高硼硅玻璃产品。
    高硼硅玻璃生产工艺-
• 然后是熔制过程。
  将混合好的原料放入高温熔炉中进行熔制。
  熔炉一般采用电阻炉或燃气炉，温度可达到1500℃以上。
  在熔制过程，原料会逐渐熔化，形成均匀的玻璃液体。
  原料会逐渐熔化，形成均匀的玻璃液体。
  同时，通过控制熔炉的温度和时间，可以使玻璃液体的气体和杂质得以去除，提高玻璃的纯度。
• 成型过程。
  熔化好的玻璃液体会倒入玻璃模具，经过冷却和凝固形成玻璃坯料。
  成型过程可以采用多种方式，如浇注法、挤压法、拉伸法等，根据不同的产品需求选择合适的成型方法。
• 加工过程。
  在成型后的玻璃坯料还需要经过磨削、抛光、蓝宝石锯片切割等加工工艺，以获得所需的形状和尺寸。
  这些加工过程需要使用各种磨具和设备，如砂轮、抛光液、砂带机等。



注意点

• 高硼硅玻璃生产过程，需要严格控制各个环节的工艺参数，以保证产品的质量。
• 还需要注意原料的选择和处理，以及设备的维护和调节，确保生产过程的稳定性和可控性。



总之，高硼硅玻璃生产工艺需要经过原料准备、熔制、成型和加工四个环节。
通过精确控制各个环节的工艺参数，可以获得高质量的高硼硅玻璃产品。

专利

背景技术

• 近年来随着人民的生活水平越来越高，对健康环保的锅具材料要求越来越高, 对金属材料锅具生锈及中毒等问题日益担心，
• 由于玻璃材料的优越性能，健康环保，应用到锅具领域越来越受到重视。
  但传统玻璃材料耐温及抗跌落性能较差，在150-20℃冷热冲击容易破裂，
  日常使用磕碰容易破裂，玻璃的强度和表面硬度较差。
• 因此，本领域亟需解决玻璃作为锅具材料时提高玻璃材料的强度、表面硬度和抗冲击性能的问题。



技术实现要素：

• 本发明的目的是为克服现有技术存在的玻璃材料的强度、表面硬度和抗冲击性能较低的问题.
  提供一种高硼硅玻璃的制备方法和由该方法获得的高硼硅玻璃，以及高硼硅玻璃相关应用，特别是在玻璃锅具中的应用，
  由该方法制备得到的高硼硅玻璃具有高强度、高表面硬度和高抗冲击性能。
• 为实现上述目的
  • 本发明一方面提供一种高硼硅玻璃的制备方法，该方法包括：
    • 将高硼硅玻璃组合物混合后依次进行熔融，成型，在550-650℃下保温1-4h，冷却至室温，
    • 并在680-750℃下晶化1-14h。
  • 本发明第二方面提供了一种由上述方法制备得到的高硼硅玻璃，
    该高硼硅玻璃包括非晶相层和包覆所述非晶相层的微晶层。
    本发明的第三方面提供了如上述的高硼硅玻璃作为玻璃锅具的应用。
• 通过上述技术方案，本发明能够获得具有高强度、高硬度和高耐冷热冲击能力的玻璃，由该方法获得的玻璃:
  • 最大抗弯强度能够达到96.2mpa，玻璃表面硬度能够达到8.04gpa；
  • 且在260℃和0℃冷热冲击作用下不发生开裂，
  • 高处落下多次(3次)也不发生开裂，能够明显提高使用的安全性。
  • 而且，高硼硅玻璃不生锈，也不会导致中毒等问题，特别适用于制备玻璃锅具。

亚克力的制模成型: 热塑+吹塑 工艺

亚克力板寿命几十年？亚克力板使用年限受什么影响？

亚克力板，因其透明度高、加工性强和美观性佳，成为广告牌、装饰品、家具和工业制品中常见的材料。

亚克力、玻璃、PVC、PC的寿命对比

亚克力板在寿命与性能间取得平衡

1. 玻璃：寿命可达数十年，但易碎且重，不如亚克力灵活。
2. PC(聚碳酸酯）板：寿命15-25年，抗冲击性更强，但透明度稍逊且易划伤。
3. PVC板：寿命5-10年，成本低但耐候性差，易变形。

选购与使用建议

1. 根据用途选择
   • 室内装饰：普通亚克力板即可，寿命可达15年以上。
   • 室外广告：选抗UV型，厚度8mm以上，确保8-10年使用。
   • 工业用途：选高强度浇铸板，应对机械应力。
2. 关注优质与质保
   • 选择可靠可信优质产品，查看质保年限（优质产品多提供5-10年质保）。
   • 索要检测报告，确认耐候性和抗冲击性参数。

一、亚克力板的定义与特性

1. 什么是亚克力板？
   亚克力板学名为聚甲基丙烯酸甲酯（PMMA），
   是一种热塑性塑料，由甲基丙烯酸甲酯单体聚合而成。
   它以高透明度（透光率达92%以上）、轻质（比玻璃轻50%）和耐冲击性（比普通玻璃强10-20倍）著称，常作为玻璃的替代品。

2. 主要特性：

   • 光学性能：透明度高，接近光学玻璃。
   • 机械性能：抗冲击性强，但硬度低于玻璃，易划伤。
   • 耐候性：抗紫外线能力较好，但长期暴露可能变黄。
   • 加工性：可切割、热弯、粘接，适合多种造型。

   这些特性决定了亚克力板在不同环境下的使用寿命，也为其耐久性提供了基础。

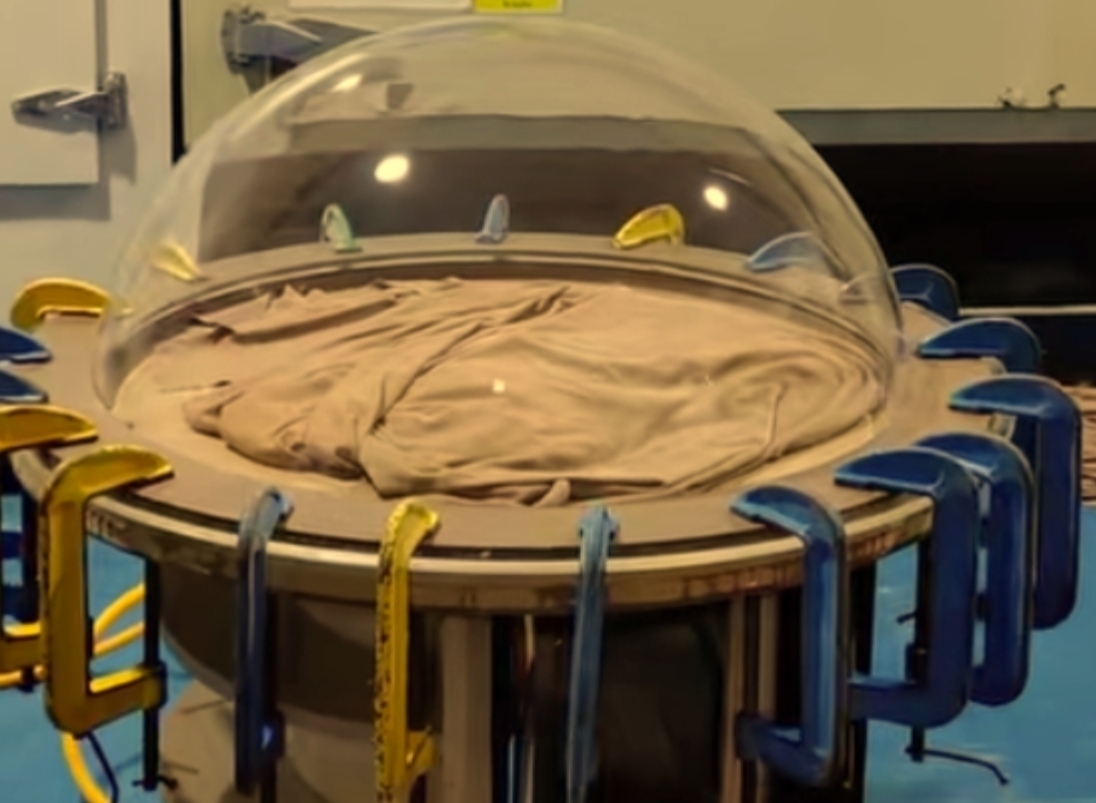

3. 热塑、吹塑制模定型:

   • 先制备好"塑型治具"(模具)；
   • 亚克力板加热到180°度(烤箱几分钟)，就如"布料"似的柔软，
   • 可趁热放入模具治具塑型、或吹塑模具治具成型。


二、亚克力板使用年限受什么影响？

1. 环境因素
   • 紫外线照射：长期暴露在阳光下，紫外线会引发PMMA分子链断裂，导致发黄和脆化。
     室外使用的亚克力板若无UV涂层保护，寿命明显缩短。
   • 温度变化：亚克力板的耐温范围为-40℃至80℃，超过此范围（如高温烘烤或极寒冻结）会导致变形或开裂。
   • 湿度与水分：高湿度环境可能引发表面雾化或微小裂纹，尤其在沿海地区盐雾侵蚀下更明显。
2. 材料质量
   • 生产工艺：浇铸型亚克力板比挤出型更耐用，前者分子结构更稳定，寿命可多2-5年。
   • 原料纯度：劣质亚克力板可能掺杂回收料或杂质，耐候性和强度较差，寿命可能仅3-5年。
   • 厚度：厚度越大（如10mm以上），抗冲击性和耐久性越强，寿命相对延长。
3. 使用方式
   • 机械应力：频繁弯折、敲击或承重会加速亚克力板老化，如用作承重面板时易出现裂纹。
   • 清洁方法：使用含酒精或强酸碱的清洁剂会腐蚀表面，导致划痕或雾化，缩短寿命。
   • 安装方式：不当安装（如固定过紧无膨胀余地）可能因热胀冷缩引发开裂。
4. 外部污染
   • 化学腐蚀：接触汽油、苯类溶剂或酸性物质会使亚克力板表面溶解或变色。
   • 灰尘与划痕：长期积尘或硬物摩擦会降低透明度，影响美观和功能。
5. 维护保养
   • 定期清洁：防止老化，维护的亚克力板不易积污。
   • 防护措施：加保护涂层或膜的板材，在恶劣环境下寿命显著更长。

三、亚克力板一般寿命几年？

1. 理论寿命 根据生产商和行业数据，优质亚克力板的理论使用寿命通常在10-20年之间。
   这一范围基于实验室条件下的测试，即在无极端环境干扰的情况下，亚克力板的物理性能（如透明度、强度）能保持稳定。
2. 实际寿命范围
   • 室内使用：在室内环境下（如展示柜、装饰板），亚克力板寿命可达15-20年甚至更长，因其免受紫外线、风雨等直接侵蚀。
   • 室外使用：在室外环境下（如广告牌、灯箱），寿命通常为5-10年，具体取决于气候条件和维护情况。
   • 特殊用途：若用于高强度或极端环境（如化学实验室、沿海地区），寿命可能缩短至3-5年。
3. 寿命的标志
   亚克力板“寿命结束”并非完全破损，而是指其性能下降到无法满足使用需求，如严重发黄、开裂、透明度降低或强度不足。

如何延长亚克力板的使用寿命？

1. 选择优质产品
   • 优先购买浇铸型亚克力板，品牌如三菱、德固赛等质量更有保障。
   • 选择带UV涂层的亚克力板，增强抗紫外线能力，适合室外使用。
     紫外线和湿度加速亚克力的老化，加UV涂层可防止老化，延长至8-10年。
2. 合理安装
   • 预留热胀冷缩空间（每米留2-3毫米缝隙），避免固定过紧。
   • 使用软垫或橡胶垫缓冲，避免直接与硬物接触。
3. 科学清洁
   • 用温水加中性洗涤剂（如洗洁精）擦拭，搭配软布或海绵。
   • 避免酒精、 acetone 等溶剂，防止表面损伤。
4. 环境防护
   • 室外使用时加装遮阳棚或防雨罩，减少紫外线和雨水侵蚀。
   • 在高污染区域（如工厂附近）定期检查并清洁表面。
5. 定期检查
   • 检查是否有裂纹、发黄或变形，及时更换受损部分，避免问题扩大。
