创建STM32标准库工程模板（以F429为例）

　　目前stm32开发有寄存器、标准库、HAL库三种方式，库函数开发相比寄存器方式具有开发周期短、代码可读性好、便于移植等优点，而使用 Keil 环境的第一步就是新建工程。本文以 STM32F429IGT6 芯片为例，介绍使用标准库函数新建工程的步骤。

　　需要的东西：STM32F4xx_DSP_StdPeriph_Lib_V1.9.0、Keil-MDK

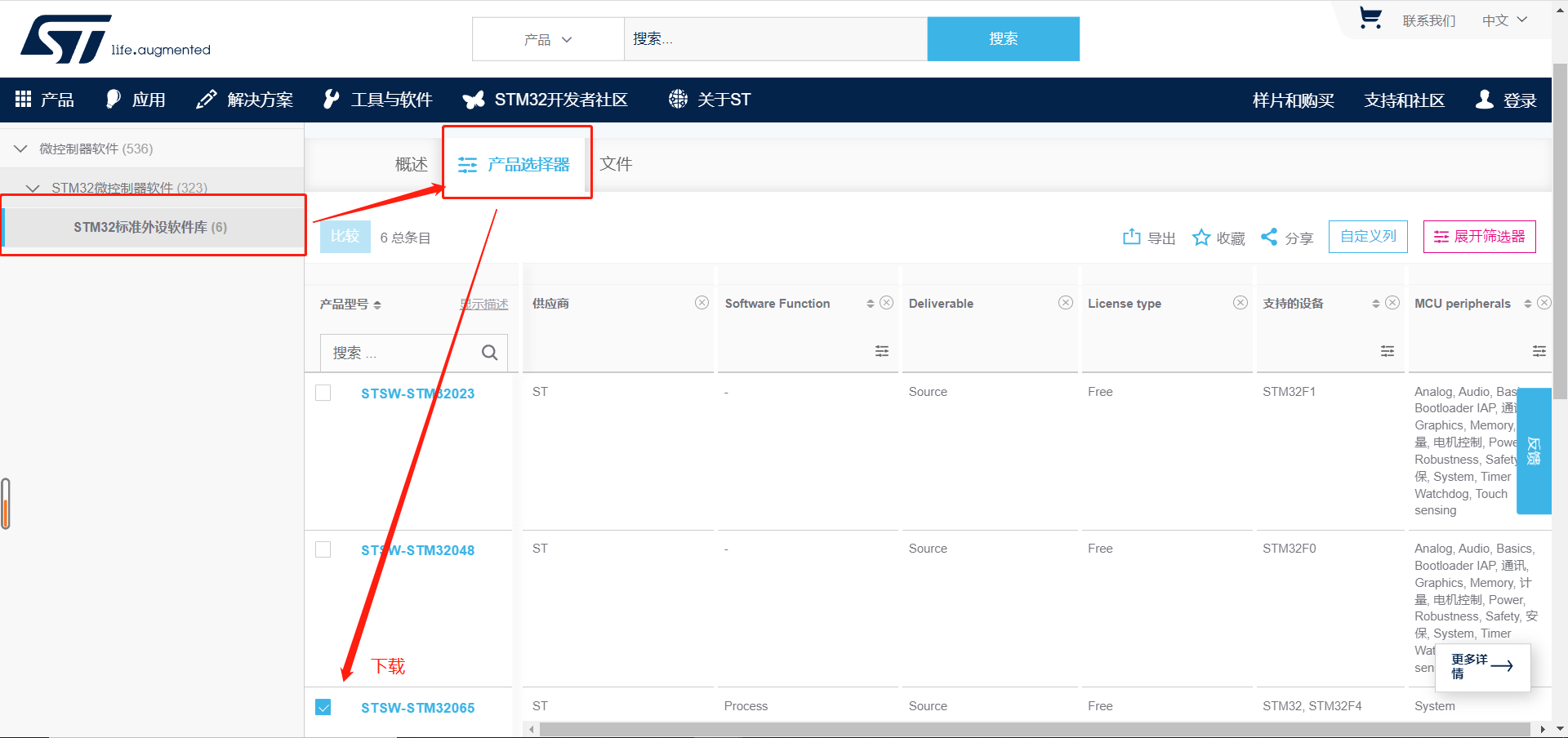

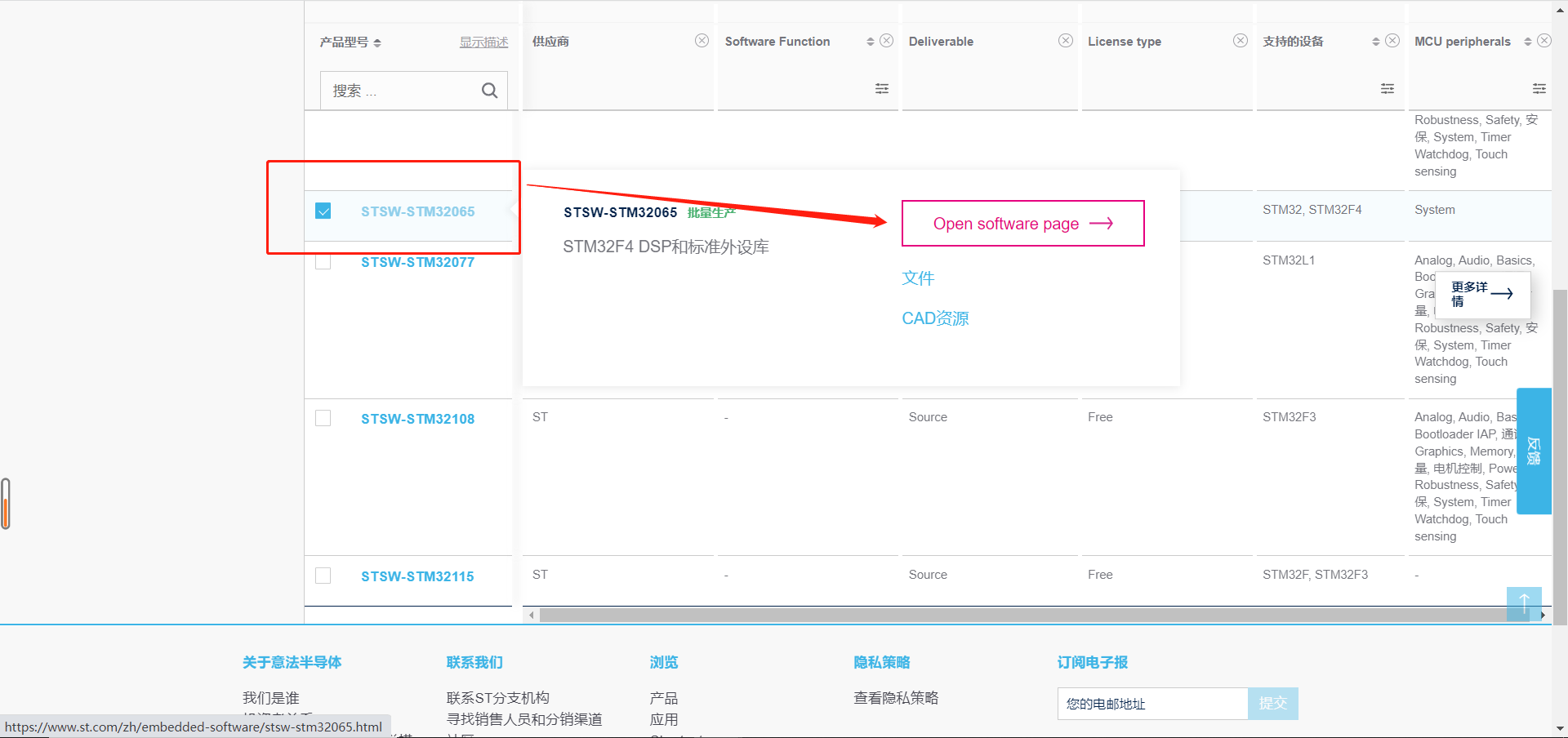

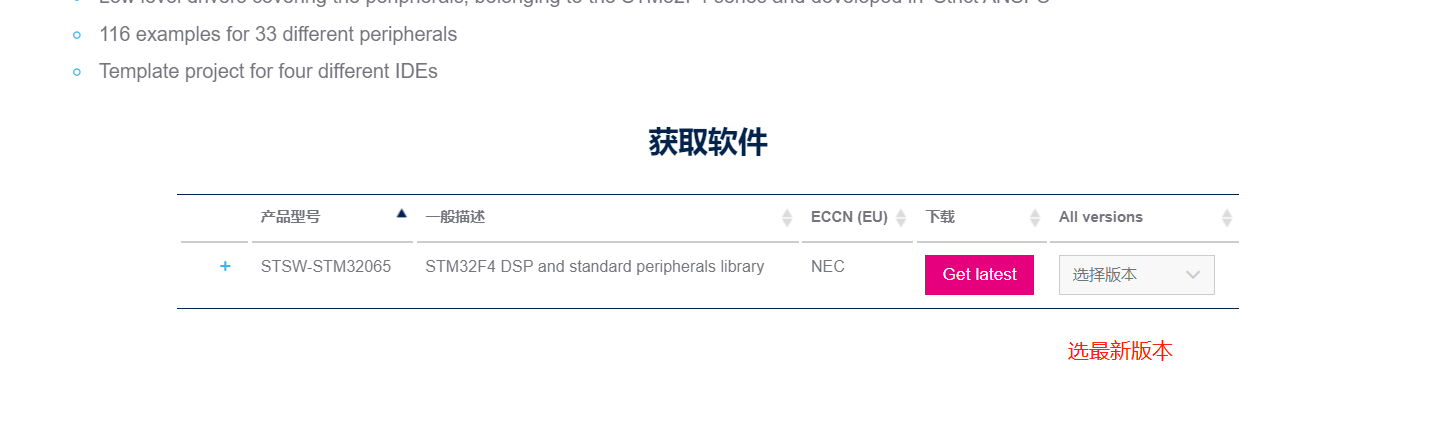

1.首先先下载好STM32F4xx 固件库，在STM32微控制器软件 - STMicroelectronics

















标准库是第一代固件库，实现的外设相对较少，封装上的效率相对较低，而且，随着网路技术和USB技术的快速发展，已经很难满足当代的需求。比如标准库没有网络功能，没有文件系统，没有GUI等等。

现在STM32的固件库有标准库，HAL库和LL库三种，官方现在主推HAL库，标准库不再更新（F1标准库好像干脆直接下架了），新学的话建议直接学习HAL库，配合STM32CubeMX的配置工具非常容易使用STM32。其不仅效率有所提升，而且新增了对网络使用等的协议。

为什么标准库不是通用的？而是需要对应到某种型号的单片机？

因为不同型号的单片机，在CPU设计上，以及外设定义、引脚定义等各方面都有所差异。所以，不可能存在通用的一套代码，只能说，尽可能地通用。

2.下载解压后进入STM32F4xx_DSP_StdPeriph_Lib_V1.9.0目录

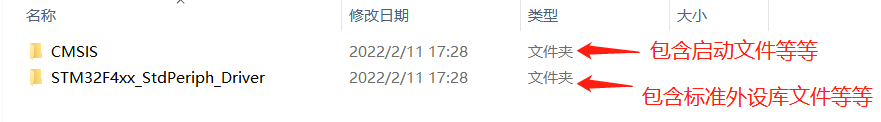

 3.新建文件夹：Project、Libraries、User、Doc,之后就打开keil 5，在project的目录里新建工程，之后在Libraries中添加固件库里的两个文件

之后再删除我们不需要的文件：比如Release_Notes.html，还有CMSIS中除了Device和Include的：

 在 \Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates中只保留如下选中，其余都删除：

在User文件夹我们需要以下文件，可以从固件库中复制过来\STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Project\STM32F4xx_StdPeriph_Templates

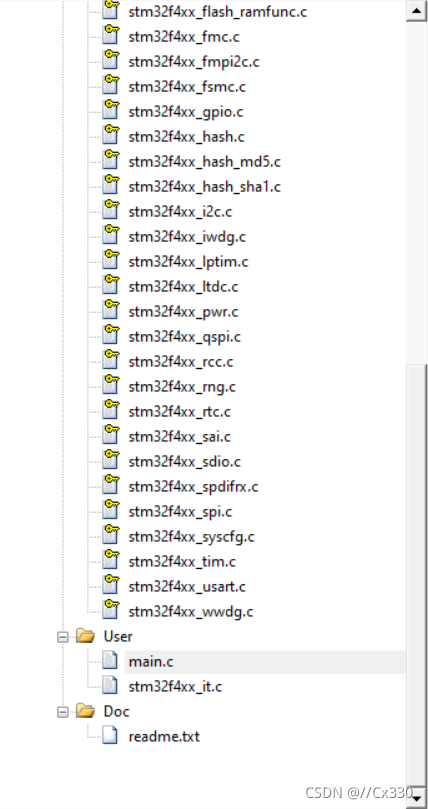

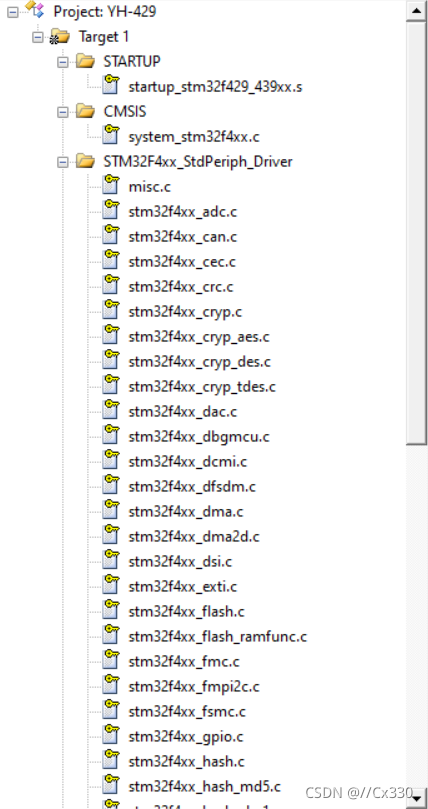

到现在为止，所有文件就大概配置好了，接下来到keil5中将这些文件导入：

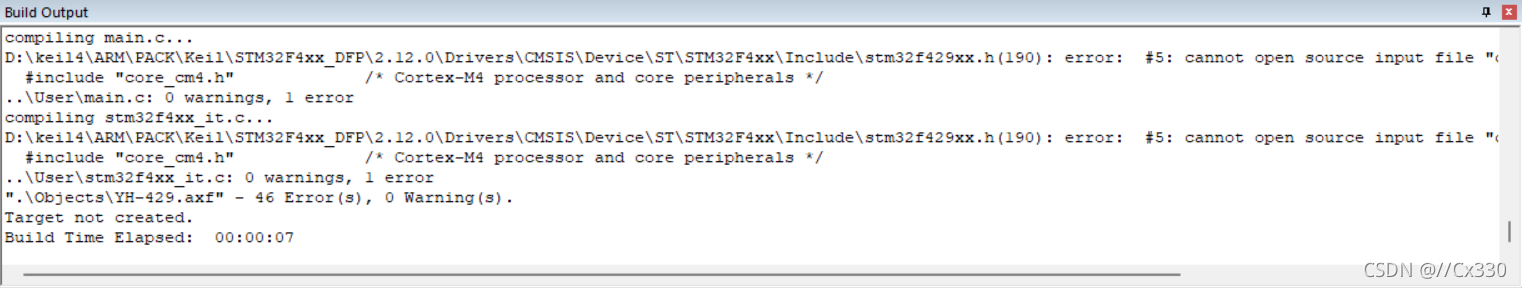

 然后开始编译：

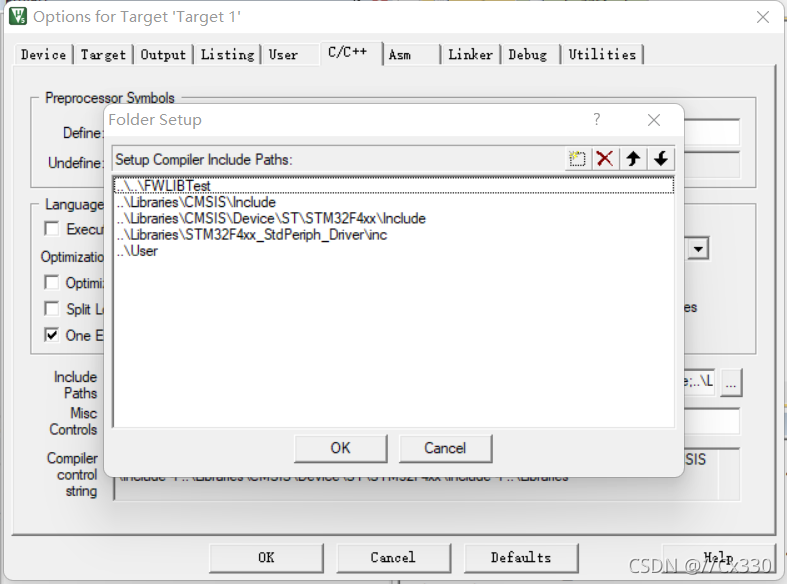

 出现这么多个错是因为我们的根目录的路径问题，所以我们要将包含根目录的文件的路径添加进去：

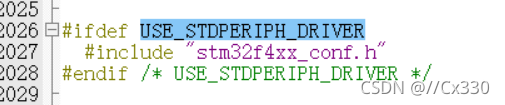

可是添加完路径后，也无法解决以上的问题，但是根目录这个时候已经都被包含进去了，然后我们打开main.c下包含的stm32f4xx.h文件，找到#if !defined (USE_STDPERIPH_DRIVER)，单从字面意思理解就是“使用标准外设驱动”，在C/C++预定义中加入“USE_STDPERIPH_DRIVER”就是允许“使用标准外设驱动”了。

也就是说只有预先定义了USE_STDPERIPH_DRIVER后，才会包含stm32f4xx_conf.h头文件。在stm32f4xx_conf.h中，包含了各个驱动脚本的头文件，从而被main.c用到，这就解释了，为什么我们没有在“main.c”中包含"stm32f4xx_conf.h"，而在编译之后却被包含进了"main.c"中。所以，我们需要定义这个USE_STDPERIPH_DRIVER；

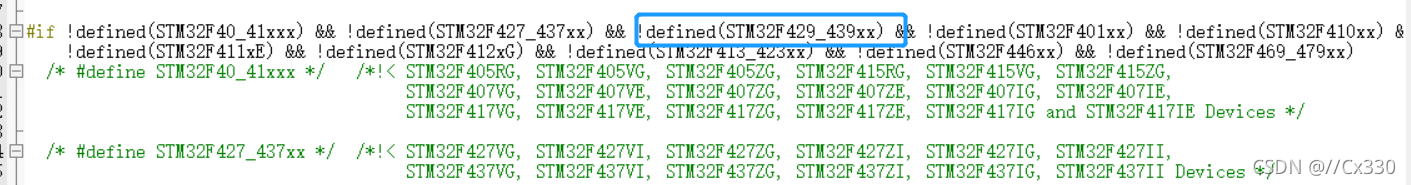

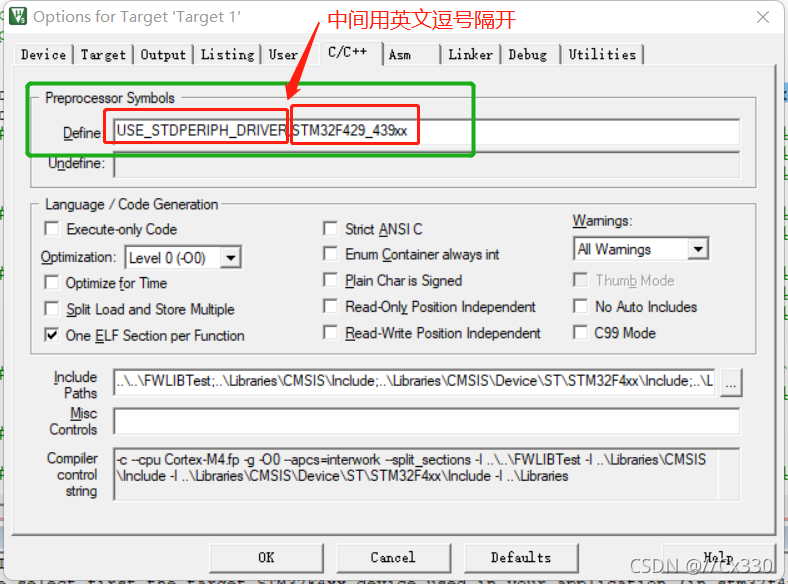

之后，再定义一下我们使用此芯片的宏：

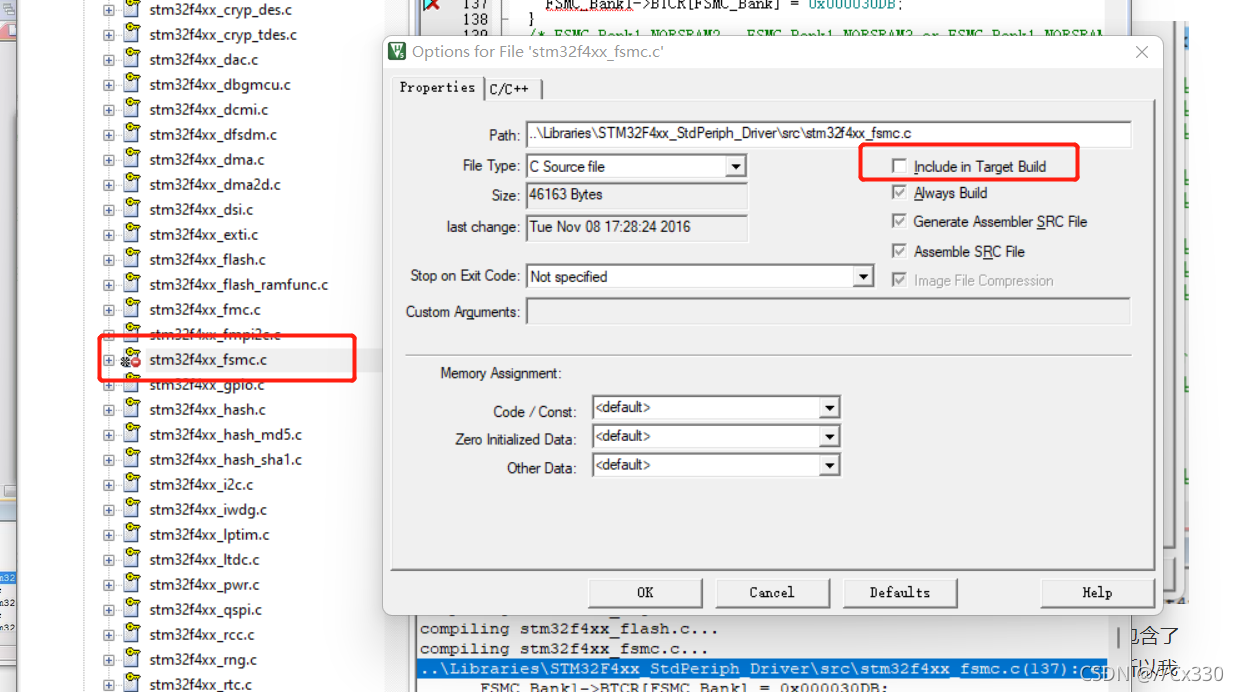

但是到这一步只解决了一部分错误，还有几十个错，找到了原因是我们有个驱动外设位FMC，它包含了FSMC，407的芯片没有FMC，它称之为FSMC，这是驱动屏幕使用的，这两个文件产生了冲突，所以我们需要在驱动库中找出这FMC和FSMC两个.c和.h文件，把它删掉，或者是在编译的时候选择不编译：

删除FMC和FSMC后在在编译有可能会发生以下情况：
…\USER\stm32f4xx.h(11581): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM1_STOP” (declared at line 11574)
#define DBGMCU_APB2_FZ_DBG_TIM1_STOP DBGMCU_APB1_FZ_DBG_TIM1_STOP
…\USER\stm32f4xx.h(11582): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM8_STOP” (declared at line 11575)
#define DBGMCU_APB2_FZ_DBG_TIM8_STOP DBGMCU_APB1_FZ_DBG_TIM8_STOP
…\USER\stm32f4xx.h(11583): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM9_STOP” (declared at line 11576)
#define DBGMCU_APB2_FZ_DBG_TIM9_STOP DBGMCU_APB1_FZ_DBG_TIM9_STOP
…\USER\stm32f4xx.h(11584): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM10_STOP” (declared at line 11577)
#define DBGMCU_APB2_FZ_DBG_TIM10_STOP DBGMCU_APB1_FZ_DBG_TIM10_STOP
…\USER\stm32f4xx.h(11585): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM11_STOP” (declared at line 11578)
#define DBGMCU_APB2_FZ_DBG_TIM11_STOP DBGMCU_APB1_FZ_DBG_TIM11_STOP
…\FWLIB\src\stm32f4xx_wwdg.c: 5 warnings, 0 errors
linking…
Program Size: Code=912 RO-data=424 RW-data=0 ZI-data=1632
FromELF: creating hex file…
“…\OBJ\Temptate.axf” - 0 Error(s), 220 Warning(s).
Build Time Elapsed: 00:02:04

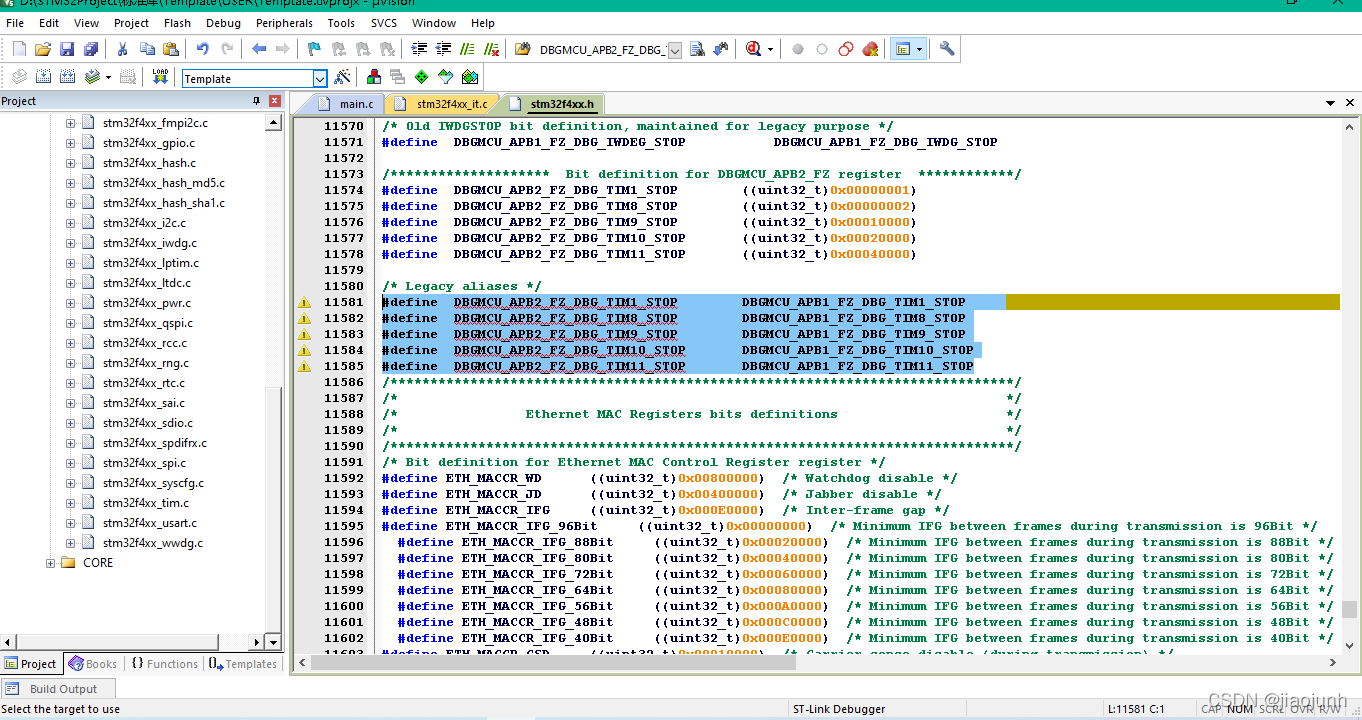

编译完成后我们发现还有错误,用鼠标双击错误信息找到报错的地方

原因是重复定义了，算是官方bug，需要注释掉报错的代码：

  之后再全局编译，出现了这个错误：.\Objects\YH-429.axf: Error: L6218E: Undefined symbol TimingDelay_Decrement (referred from stm32f4xx_it.o)

在中断的文件中将所圈的函数删掉即可，我们不需要使用这个函数，到后面我们使用中断时才需要在这里配置我们想要的。

 总结一下：

• 先再本地新建一个文件夹用于存储固件库文件
• 在工程里面添加组，然后再里面添加文件
• 编译，会出现很多的错误，然后打开stm32f4xx.h
• 在工具链中的C/C++选项卡里面指定头文件的目录
• 在工具链中的C/C++选项卡里面添加两个宏：USE_STDPERIPH_DRIVER、STM32F429_439xx
• 把stm32f4xx_fsmc.c屏蔽掉，不编译
• 修改stm32f4xx_it.c文件，去掉#include ”main.h“以及在中断函数下面的一个子函数。
• 配置仿真器，而且这个配置不是一次配置成功之后就不会变，有时候会莫名其妙地改变。
• 配置好输出的文件，如Output、Listing，指定好生成文件后生成在哪个文件，我们最开始也已经配置好了。
