Altium Designer学习笔记3

一.PCB文件怎么导入扣板结构图(dwg格式或dxf格式)

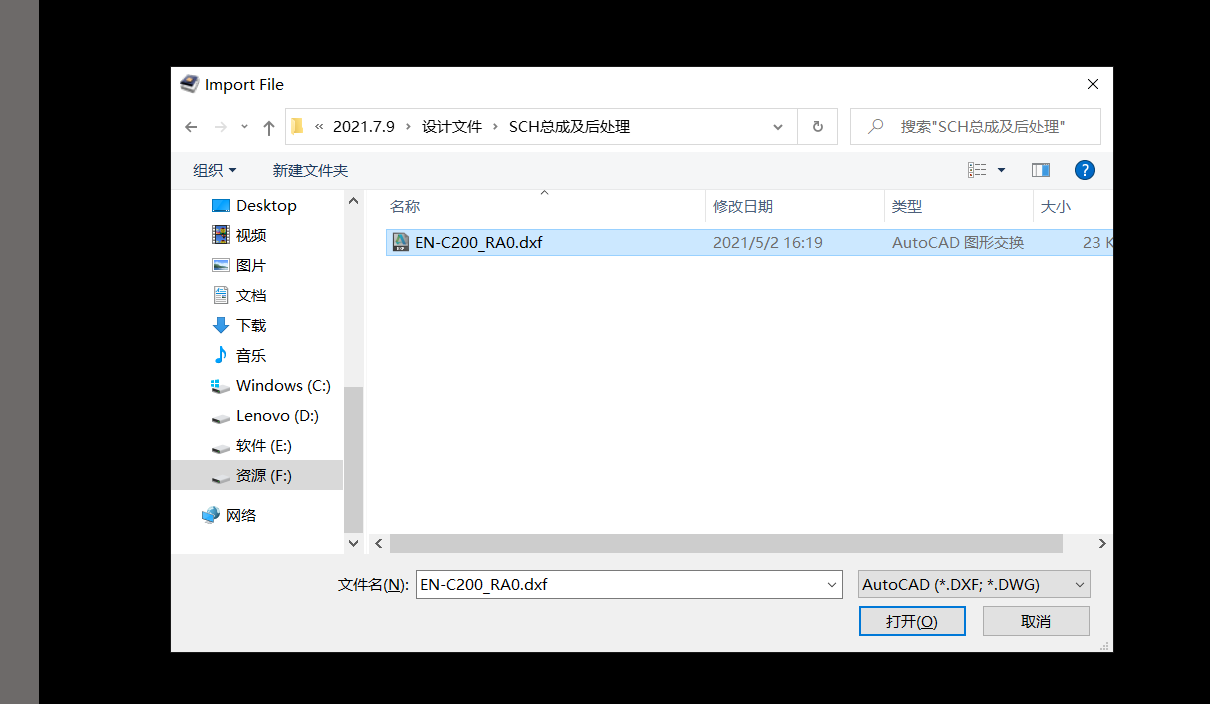

1.文件(File)->导入(Import)

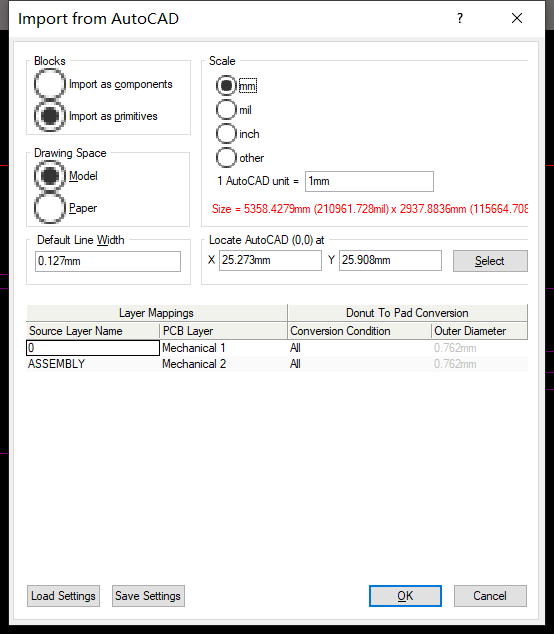

然后选择mm（毫米），如出现下面红色字体的警告，则要在CAD里面改板框的长度单位为毫米，再重新导出dxf文件，重新导入PCB，然后选择mil，此原因是AD软件bug。

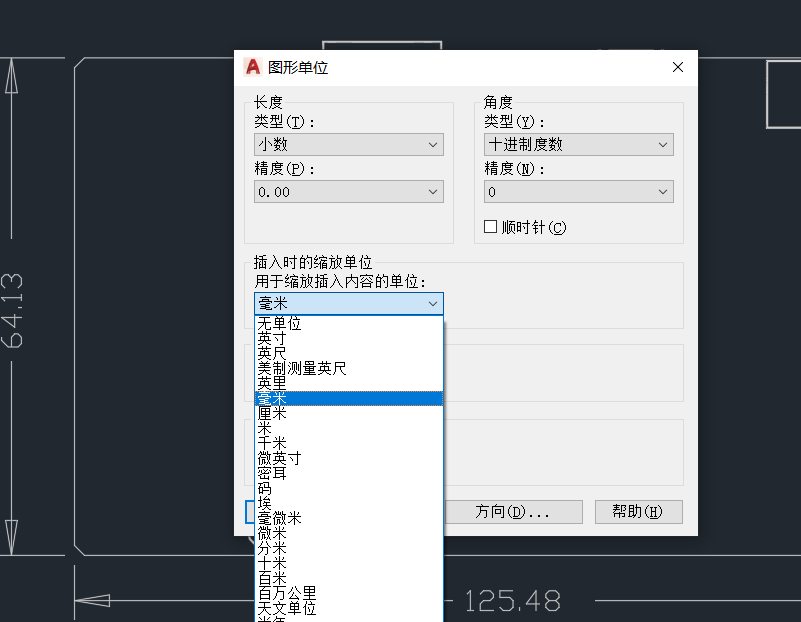

 CAD如何修改板框长度单位，用CAD软件打开板框dxf或者dwg文件，输入un命令回车弹出窗口如下：



 缩放单位改为毫米点击确定导出如下：

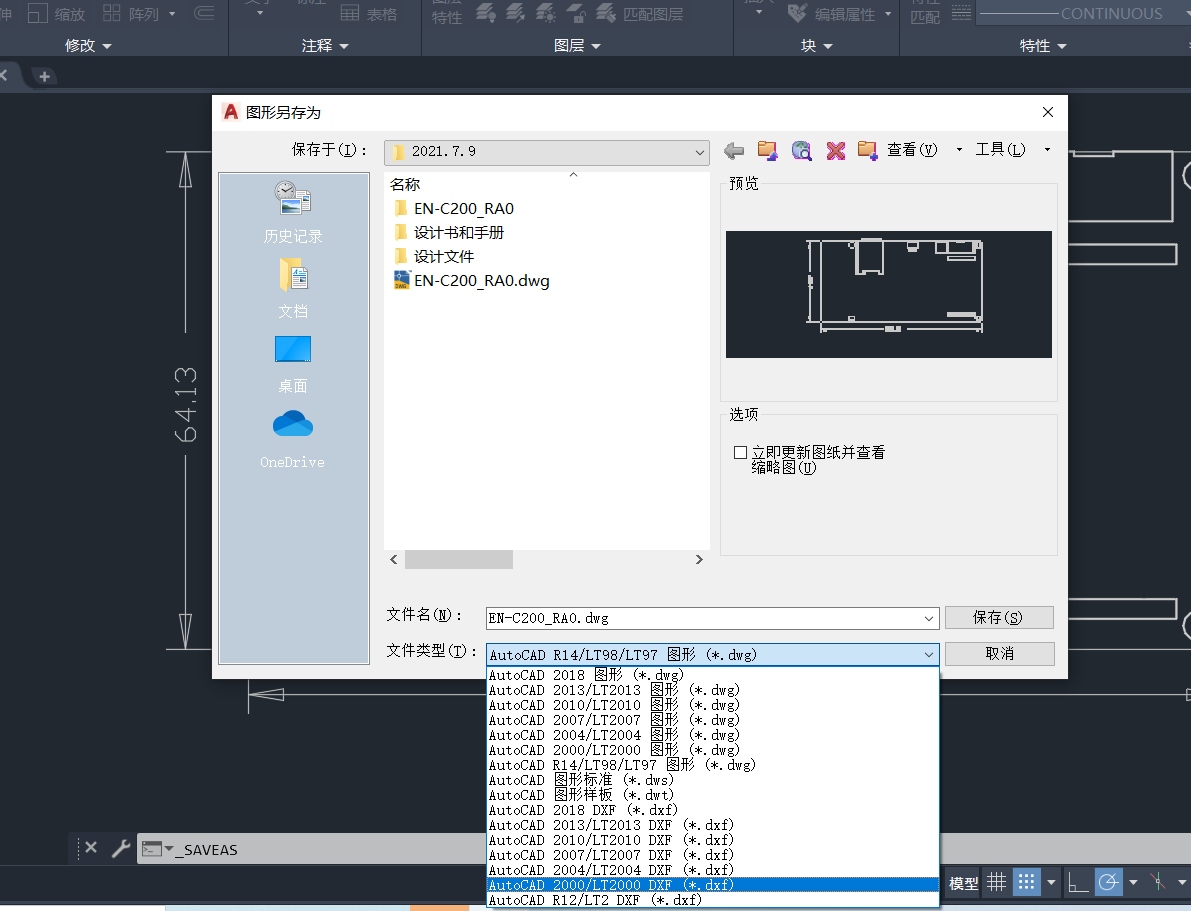

 一般选择版本2000的dxf文件导出即可
