6-2.顶点间共享法线

6-2.顶点间共享法线

问题

上一节，你学了如何给每个顶点提供法线数据使每个三角形被正确照亮。但是，盲目对一个对象的所有三角形应用这个方法将不会得到正确结果。如果给三角形每个顶点相同的法线方向，则每个顶点将被用同样的着色，致使三角形里所有像素也被同样的着色。

如果两个异面三角形像这样着色，一个三角形的所有像素将被同样着色，且另一个三角形的所有顶点将被不同的着色。这将可以很容易地看出它们之间的边界，因为这两个三角形最后得到一个不同的颜色。

你想要一个更好的结果使颜色从一个三角形渐变到另一个。也就是渐变着色。



解决方案

着色是由你的显卡为三角形的三个顶点做的计算，因为它们包含法线。从那里，着色是三角形内的所有像素的插值。如果一个三角形的三个顶点的所有法线都一样，所有三角形里的像素就被相同着色。如果不同，3个角落将不同着色，三角形里的像素也会平稳过度。

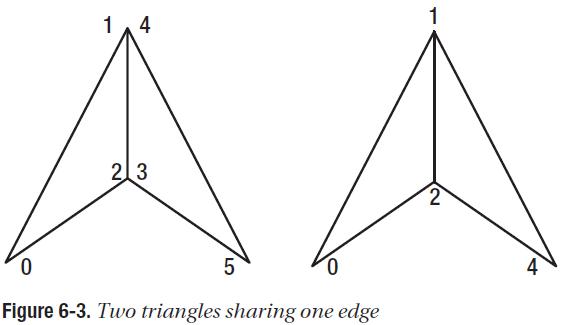

想象两个相邻三角形分享一个边，从6个顶点定义。如6-3.要使颜色从一个三角形渐变到另一个，你要确保每个边上的颜色相同。你可以做到这一点只有当我们拥有共有的顶点具有相同的法线，因此同样着色。6-3左边，顶点1和4有相同法线，顶点2和3有相同法线。





如何运作

本节，你将用2种方法定义2个三角形。首先，你将渲染2个三角形那么同一个三角形的所有顶点有相同的法线，导致一个三角形里所有像素将相等着色。接下来，你将确保共享顶点的法线相同，你将在三角形的边有平稳着色。



各自法线

这方法要找出垂直于三角形的方向并存储这个方向到它的每个顶点。下面代码定义6个顶点像6-3.每个三角形所有顶点有相同法线方向，垂直于三角形。左边三角形是positioned 垂直，所以它的法线指向左边。第二个三角形是positioned 水平，所以它的顶点指向上。



InitVertices（P529）



定义照亮最右边，但也有点下降的光，并单位化它为1：



Vector3 lightDirection = new Vector3(10,-2,0);

lightDirection.Normalize();

basicEffect.DirectionalLight0.Direction = lightDirection;



接下来，渲染每个三角形：



basicEffect.Begin();

foreach(EffectPass pass in basicEffect.CurrentTechnique.Passes)

{

   Pass.Begin();

   Device.VertexDeclaration = myVertexDeclaration;

   Device.DrawUserPrimitives<VertexPositionNormalTexture>

(PrimitiveType.TriangleList,vertices,0,2);

Pass.End();

}

basicEffect.End();

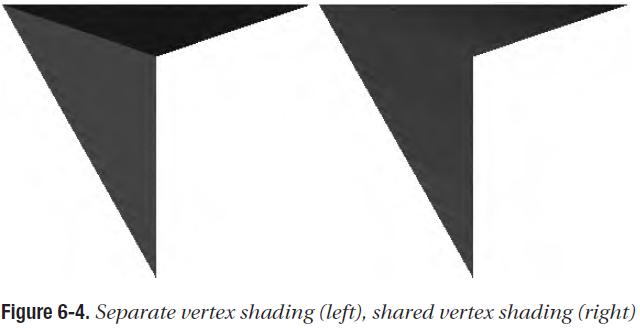

你会看见2个有固块颜色的三角形，如6-4.由此，你可以很容易看到它们间的边。这绝对不是你想要的。





共享法线

     要得到平稳的效果，你将简单的代入法线的平均值。代码如下：



Vector3 normal1 = new Vector3(-1,0,0);

     Vector3 normal2 = new Vector3(0,-1,0);

     Vector3 sharedNormal = normal1 + normal2;

     sharedNormal.Normalize();



结果方向将指向左和上的中间。接下来，在顶点定义中，各自的顶点用各自的法线，共享的顶点用共享的法线。现在渲染三角形你就会看到边缘的平稳过度了。
