【FDBUS】高速分布式总线学习

FDBUS简介

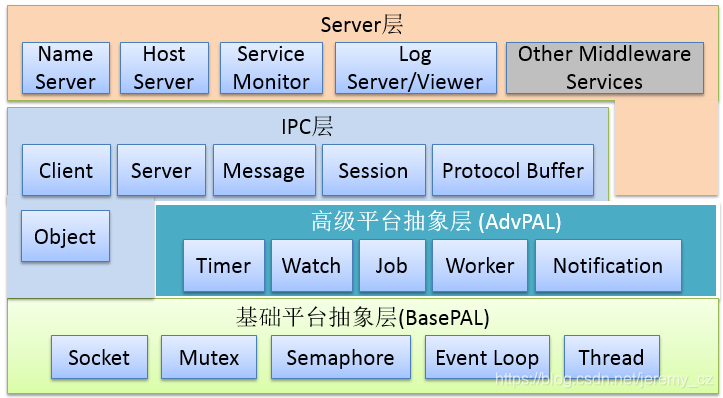

fdbus内部结构图

• Server层 - 提供服务名解析，组网，日志和调试服务
• IPC层 - 进程间通信模型，包含实现IPC通信的基本组件
• 高级平台抽象层 - 中间件进程模型，包含构成进程的基本组件
• 基础平台抽象层 - 包含系统无关的抽象，用于适配不同的操作系统

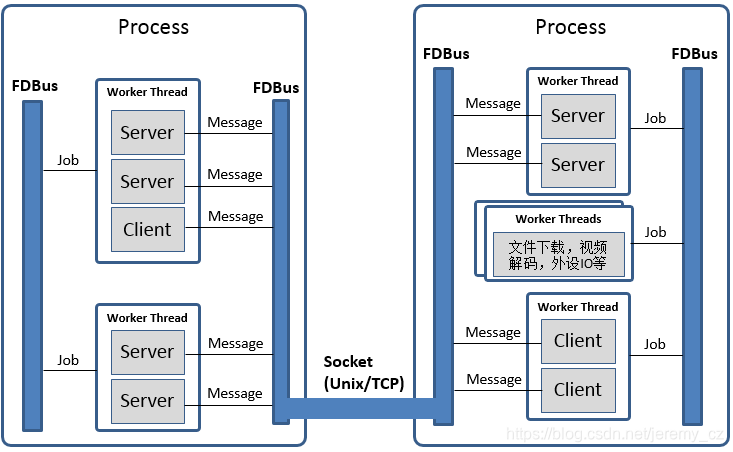

基于FDBUS的中间件模型

中间件一般包含多个进程，每个进程包含多个线程，FDBUS在线程基础上运行特定的事件循环(event loop),将通用的线程增强为能够执行job,timer和watch的worker线程。

FDBUS的通信双方：client和server统称为endpoint。endpoint可以部署在不同的worker上；多个endpoint也可以共享同一个worker。

多线程协同工作要求线程之间能够传递消息和数据，例如文件下载完毕要通知endpoint做后续处理。在进程内由于可以访问同一地址空间，最好的通信载体是对象 - 既能承载数据，还能指定数据的处理方式。job就是FDBus在线程之间传递的对象，通过job在线程之间的传递和执行实现进程间通信。

FDBus更重要的功能是进程间通信（IPC）。进程之间无法直接传递对象，只能以消息形式交互，并且消息传输过程中需要做序列化，接收到消息后需要做反序列化。每种IPC机制，包括Binder，SOME/IP，DBus，都有自己的序列化方式。序列化方式的好坏直接影响到通信效率，负载，对数据结构的支持程度以及使用的便利性。FDBus没有自己的序列化方式，直接采用google protocol buffer，使用方便，功能齐全，并支持idl自动代码生成。数据在进程间的通信采用socket，包括Unix Domain Socket（UDS）和TCP socket。

FDBus寻址和组网

Server 地址

server地址是server在网络中的标识，通过该标识client可以找到指定的server并与之建立通信。前面提到，FDBus支持UDS和TCP socket，每种socket有自己的命名方式和命名空间。为了统一FDBus使用如下规则定义Server地址：

• UDS：file://socket文件名
• TCP socket：tcp://ip地址:端口号

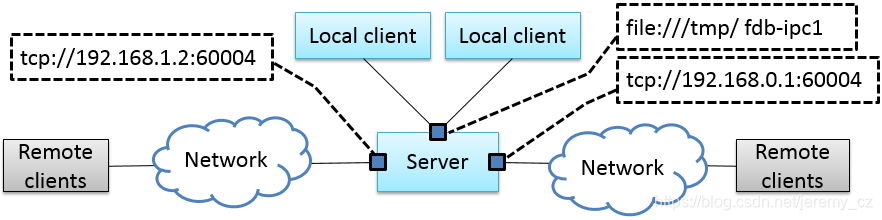

不同于一般意义上的socket server，FDBus server可以同时绑定多个地址，每个地址都可接受client的连接。一旦连接上，每个地址都提供同样的服务，所以client可以选择任意一个地址建立连接。下面是一个FDBus server地址绑定示意图：

上图中，server绑定了一个UDS地址：file:///tmp/fdb-ipc1。同一主机上的client可以用该地址发起连接，当然也可连接到其它任意地址，但无疑使用UDS是最高效的，且UDS支持peer credentials，进而支持安全策略。

由于主机有多个网口，server还可以在每个网口上各绑定一个地址（端口号）：tcp://192.168.1.2:60004和tcp://192.168.0.1:60004。每个地址用于连接对应网段的client。

Server命名和地址分配

用上述地址定位server使用不方便，不直观，地址会随组网方式变化而改变，无法灵活部署。

为此FDBus增加了一种寻址方式：server名字寻址。每个server可以拥有自己的名字；运行一个叫name server的服务，负责为server分配地址，管理server名字与地址的映射，解析server名字，发布server地址。

name server有点类似internet上的DNS。为支持server名字寻址，在两种URL之外增加一种格式，作为名字地址，如下所示：

• svc://server名字

名字地址是虚拟地址。无论server位于何处，只要它的名字地址不变，client都可以通过该地址与之建立联系。

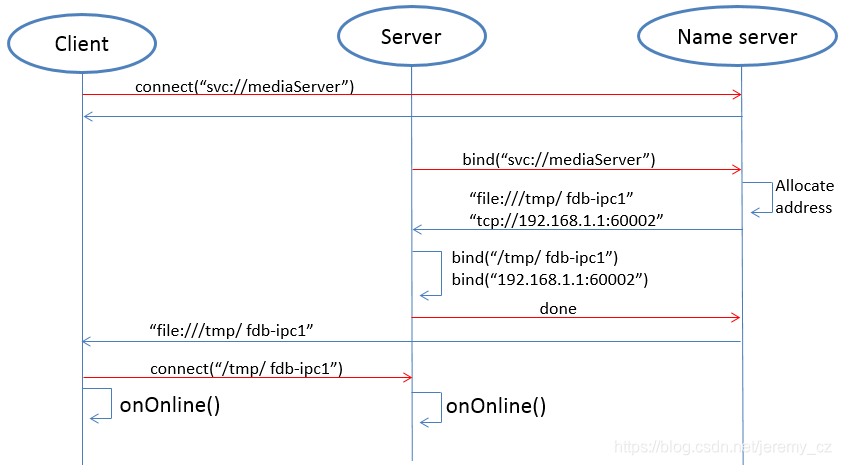

如果server调用bind()绑定名字地址(svc://开头的地址)，name server会为其分配实际地址(tcp://或file://开头的地址)，并将名字和地址注册到映射表里。如果client连接名字地址，name server会根据名字查找server的实际地址，选择一个最合适的实际地址发布给client。client通过该地址与server建立点对点的直连。下图是在name server协助下，client和Server利用名字地址建立连接的流程：

1.client调用connect("svc://medisServer")要求和名叫mediaServer的server建立连接。由于使用的是名字地址，FDBus会向name server索要mediaServer的实际地址。但现在mediaServer还没有上线，所以无法解析该名字，只是订阅了对该服务的上线通知。
2.不久后server调用bind("svc://mediaServer")上线，由于使用名字地址，同样会向name server发出请求。name server为其注册名字，分配UDS和TCP地址并返给server。server分别绑定每个实际地址，成功后通知name server。
3.name server向整个系统发布该server上线的消息以及server地址：广播给本地client的是UDS地址，广播给其它节点上client的是TCP地址。client利用收到的地址与server建立连接，同时client和server都能收到onOnline()的事件通知。

name server使用如下规则分配server地址:

Server	TCP Address	UDS Address
host server	port No. 61000	/tmp/fdb-hs
name server	port No. 61001	/tmp/fdb-ns
user servers	Port 61002 – Port 65535或系统自动分配	/tmp/fdb-ipc0, /tmp/fdb-ipc1 …

多主机跨域组网

由于name server的地址是固定的，endpoint启动后，会自动连接到name server注册(server)或解析(client)名字。

如果有多台主机，每台主机上运行自己的name server，负责各自的名字服务，那么这些主机就成了孤岛，无法通过svc://server_name这样的服务名称互相连接。

当然client可以绕开name server，用实际地址直接连接上server，但这样无法灵活部署和组网。为了支持跨网络的名字解析，需要有一个服务来管理系统里所有主机，把主机信息同步给所有name server，进而这些name server之间可以建立连接，协同工作，共同完成全网范围内的名字服务。这个服务就是host server。

host server的工作原理是：整个网络运行一个host server，可以位于任意一台大家都能访问的主机上。所有主机的name server都连接到host server，向它注册自己所在的主机。host server维护一张包含各主机ip地址的主机列表，并把该表同步给网络里所有的name server。name server根据该表与网络里所有主机上的name server建立连接。

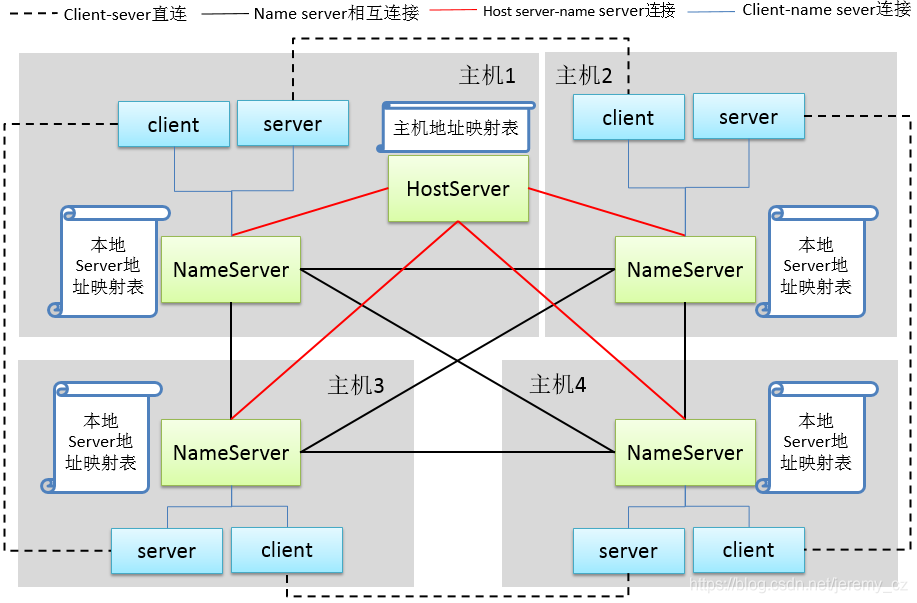

一旦所有主机上的name server都两两建立连接，就可以通过一套内部协议完成跨主机的服务名解析和服务上线通知。例如当一台主机上的client向本地name server请求解析服务名对应的地址，本地name server可以把该请求广播给所有相连的name server，在整个网络范围内查找服务。下面是整个系统组网示例图：

上图中，name server和host server之间建立星形连接，name server和name server之间两两相连，组成一张网。在这个系统里，name server和host server的主要任务是：

1.name sever连接到host server,把所在的主机注册进host server
2.host server收集所有主机信息，形成主机地址表
3.host server把主机地址表广播给所有name server
4.name server从表中获得其它主机上name server的地址，并与之建立连接
5.所有server与本地name server相连，向其注册服务名字。本地name server将新注册的服务广播给本地的client以及网络里所有其它的name server
6.其它name server收到该广播后，同样在本地做一个广播，通知给所有client。通过这种方式把服务上线的消息扩散到整个网络
7.所有Client与本地name server相连，申请服务名字解析。本地name server搜索自身的server地址映射表，同时把申请发送给其它所有name server
8.其它name server收到申请后，搜索各自的server地址映射表，并把结果返回给发起申请的name server
9.name server把收到的返回结果转发给发起申请的client，client利用结果里的实际地址与服务建立直连。通过这种方式可以找到所有主机上的服务

从上图也可以看出，一旦client和server之间建立连接，所有的通信都通过这个连接完成，无需经过中间环节转发。

服务名字的唯一性

由于每台主机都有自己的name server，所以在主机内部，服务不能重名，但是在不同主机上可以重名。在这种情况下，当client申请名字解析时，可能会收到来自不同主机反馈server信息。client可以定制连接策略：总是连接连接新的server，只连接第一个server，或是只连接指定的server。

心跳检测，超时重连和离线检测

为了使整个系统可靠运行，保证任何服务都可以优雅重启（重启后整个系统依旧正常工作），FDBus有完善的心跳检测和上线、离线检测机制：

• endpoints和name server之间有重连机制，确保name server重启后endpoint总是能够与之建立连接
• name server和host server之间有心跳检测；一旦心跳消失，name server会尝试与host server重连，确保name server与host server之间连接的可靠性
• name server和name server之间的连接建立由host server来保证：当name server上线时，host server会通知所有其它name server与之建立连接，也会通知该name server与所有其它name server建立连接
• client和server之间的连接建立由name server来保证：server上线时，name server会通知client与之建立连接

调试和日志

DBus提供的DBus monitor令人印象深刻：它可以抓取DBus总线上所有消息，还能设置过滤条件，抓取特定消息。抓取的消息具有很好地可读性，各种数据结构和字段名都能显示出来。类似的，FDBus也提供抓取消息的工具 - log server，并且其功能更强，除了FDBus消息，还支持调试log输出，并把FDBus消息和调试log合并在一起显示，便于时序分析。

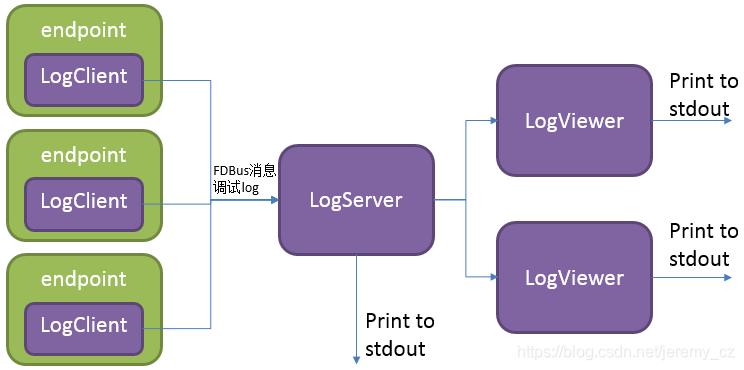

log server是挂在FDBus上的一个普通server，每个endpoint都包含它的client端，如下图所示：

和普通server一样，log server运行起来后向name server注册，后者通过广播告知每个endpoint里的LogClient。以后当endpoint向外发送FDBus消息时，也会拷贝一份通过LogClient发给log server。发送的数据除了FDBus消息内容，还包含：

• 时间戳
• 发送端和接收端的名字
• 消息类型(请求，答复，广播，订阅等)

protocol buffer在线路上以二进制格式传输，不能直接打印出来。为调试方便protocol buffer可以把消息转变成便于阅读的文本格式，直观显示消息里每个成员的名字和取值，并把数组类型（repeated类型）和嵌套类型展开显示。

只要log server启动起来，当endpoint通过API打印调试log时，这些log会通过LogClient发送给log server。log server可以把调试log和FDBus消息合并起来输出，也可以选择单独输出特定内容。

无论endpoint部署于哪台主机上，log server都能收集到它的FDBus消息和调试log。整个系统只能运行一个log server，不方便分布式调试。为此FDBus有另一个工具 - log viewer，多个log viewer可以同时启动，全部连接到log server上，获取当前的log信息，打印在标准输出。
