三极管与MOS管的特性解析及其应用选型指南

三极管与MOS管的特性解析及其应用选型指南

摘要

本文系统性地阐述了半导体器件中双极结型晶体管（三极管）与金属氧化物半导体场效应晶体管（MOS管）的工作原理、特性差异及应用场景，并对二极管的基本原理进行了简要说明。通过对比分析，为电子电路设计中的器件选型提供技术参考。

1. 二极管基本原理与特性

二极管作为最基本的半导体器件，其核心结构为PN结。当P型半导体（空穴多数载流子）与N型半导体（电子多数载流子）结合时，在交界处形成耗尽层，产生单向导电特性。

工作原理：

• 正向偏置：阳极电位高于阴极电位，耗尽层变窄，载流子可穿越势垒，器件导通
• 反向偏置：阴极电位高于阳极电位，耗尽层变宽，仅有微小漏电流，器件基本截止
• 击穿区：反向电压超过击穿阈值时，发生雪崩击穿或齐纳击穿

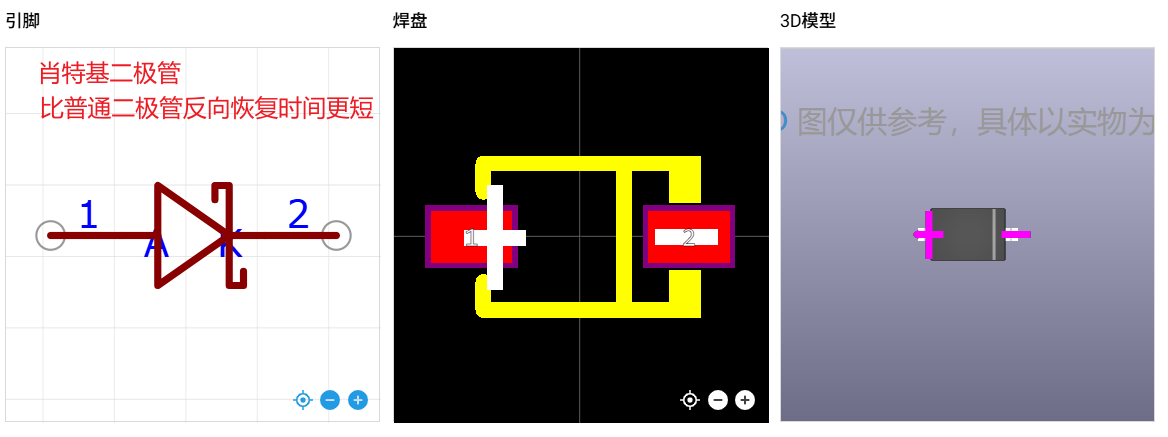

电路符号表示：

  阳极      阴极
  ──▶|───
   (正向电流方向)

主要应用领域：

1. 整流电路：交流至直流转换
2. 保护电路：反向电压防护
3. 稳压电路：利用齐纳二极管特性
4. 信号处理：检波、限幅等

2. 双极结型晶体管（三极管）技术解析

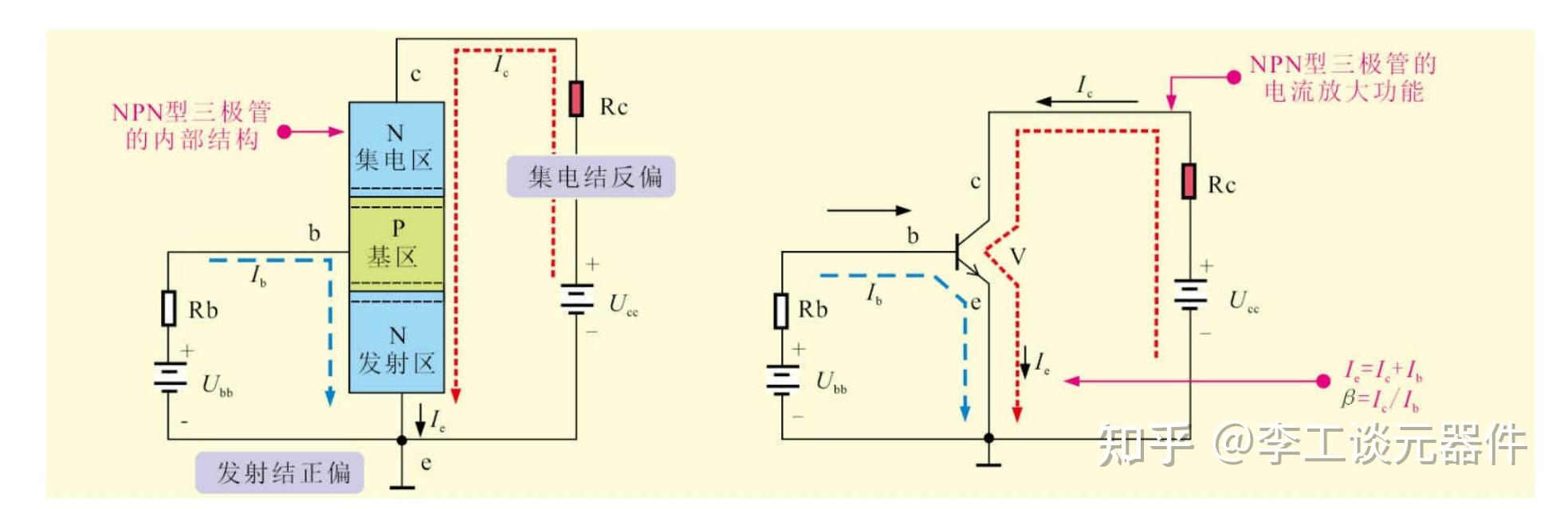

2.1 结构与工作原理

三极管由两个PN结构成，分为NPN与PNP两种类型，包含发射极(E)、基极(B)、集电极(C)三个电极。

工作原理核心：基极电流控制集电极电流

• 发射结正向偏置，集电结反向偏置
• 基区极薄，载流子扩散为主
• 电流关系：I_C = β × I_B (β为电流放大系数)

2.2 核心特性与优势

主要优点：

1. 高跨导特性：电流控制效率高，放大能力强
2. 低导通压降：饱和状态下V_CE(sat)通常为0.2-0.3V
3. 良好线性度：适合模拟信号放大，失真度低
4. 抗静电能力强：结构坚固，ESD耐受性较好
5. 技术成熟：成本低廉，可靠性验证充分

技术局限：

1. 输入阻抗较低（通常为kΩ级）
2. 静态功耗相对较高
3. 开关速度受限（关断延迟明显）

2.3 典型应用场景

• 模拟信号放大电路（音频前置放大、射频放大）
• 线性稳压电源调整电路
• 中低速开关控制电路
• 需要直接驱动低阻抗负载的场合

三极管的三个极分别是集电极（C）、基极（B）和发射极（E），它们在三极管的工作中各自扮演着重要的角色。

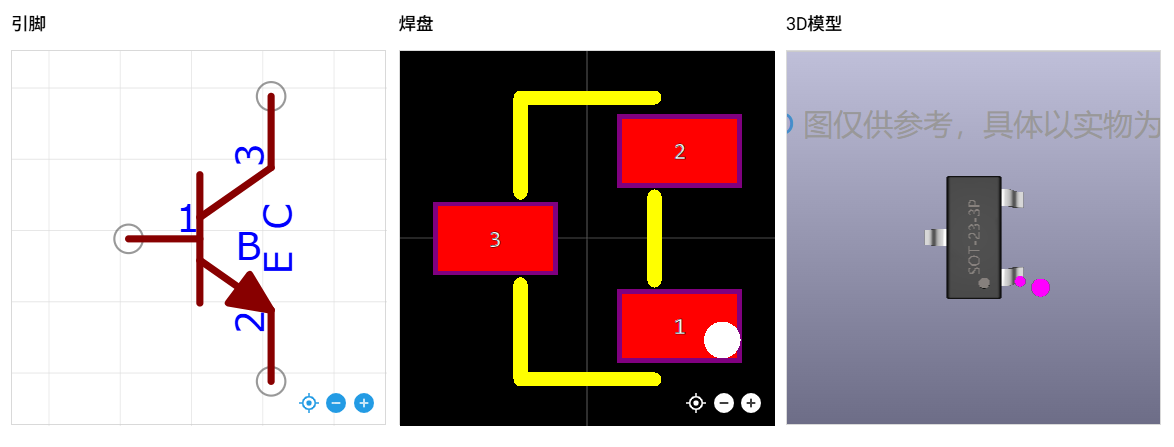

三极管的基本结构

三极管是一种半导体器件，通常分为NPN型和PNP型。它由三个主要部分组成：

1. 集电极（Collector，C）：集电极是三极管的一个端口，主要用于收集从发射极流出的电流。集电极电流（Ic）是由基极电流（Ib）控制的，通常是放大信号的输出端。
2. 基极（Base，B）：基极是三极管的控制端，负责调节流入发射极的电流。基极电流（Ib）相对较小，但它的变化会引起集电极电流（Ic）的显著变化，从而实现信号的放大。
3. 发射极（Emitter，E）：发射极是三极管的另一个端口，主要负责向外发射电流。在NPN型三极管中，发射极通常与负极相连；而在PNP型三极管中，发射极与正极相连。

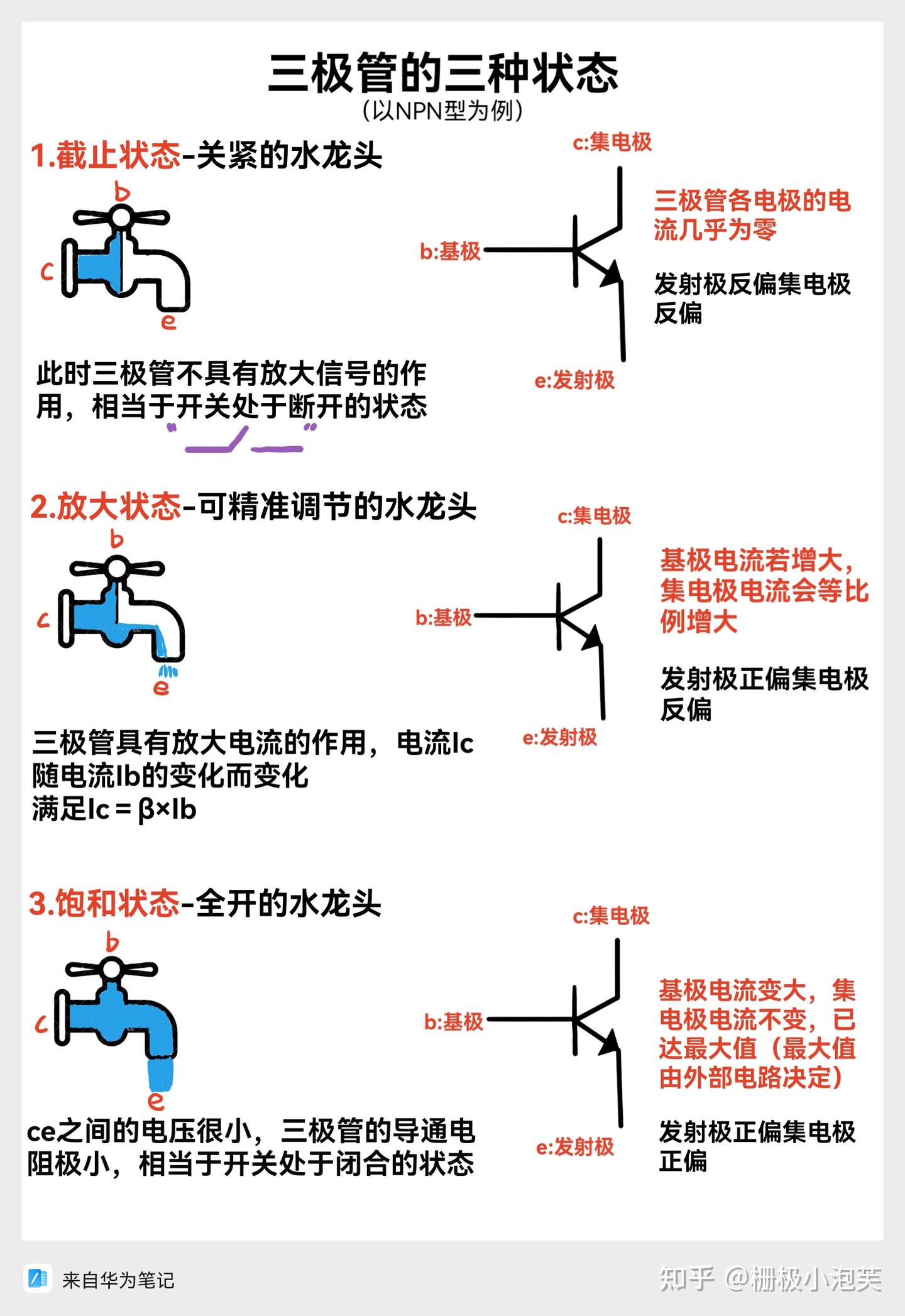

三极管的工作原理

• 放大作用：三极管的主要功能是放大电流。基极电流的微小变化会导致集电极电流的显著变化，放大倍数通常用β表示，β值通常远大于1。
• 开关作用：三极管也可以用作开关。当基极电压达到一定值时，三极管导通，允许电流从集电极流向发射极；当基极电压低于该值时，三极管截止，阻止电流流动。

总结

三极管的三个极（集电极、基极和发射极）在电路中起着至关重要的作用，分别负责电流的收集、控制和发射。了解这些基本概念对于掌握三极管的应用和工作原理至关重要。

3. 金属氧化物半导体场效应晶体管（MOS管）技术解析

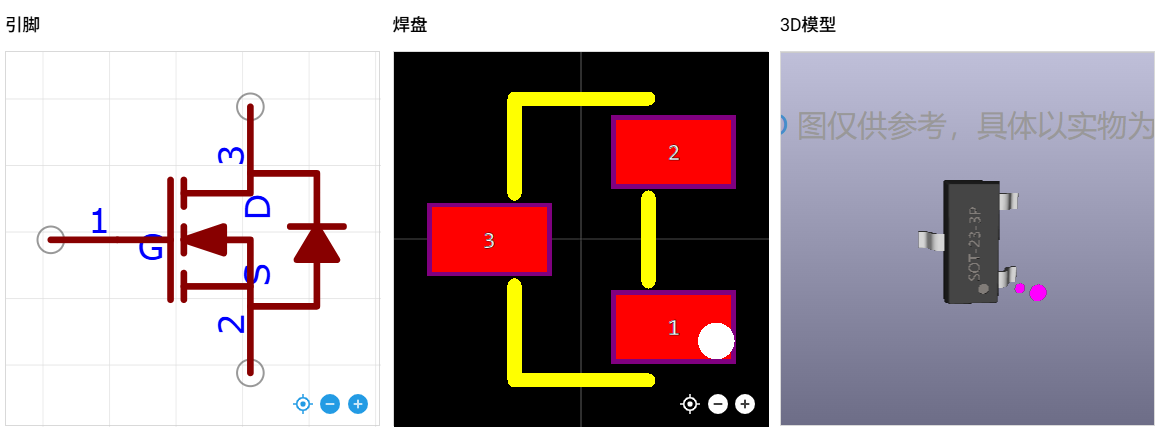

3.1 结构与工作原理

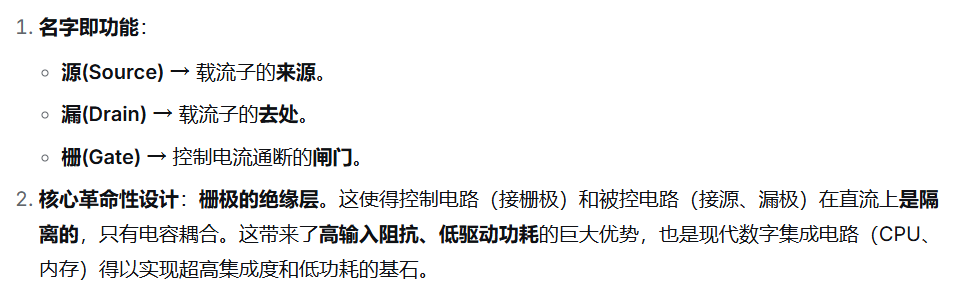

MOS管基于电场效应控制导电沟道，分为增强型与耗尽型，包含源极(S)、栅极(G)、漏极(D)三个电极。

工作原理核心：栅极电压控制漏极电流

• 栅极与沟道间有绝缘层（SiO₂）
• 栅极电压变化改变沟道载流子浓度
• 电压控制，栅极几乎无直流电流

3.2 核心特性与优势

主要优点：

1. 极高输入阻抗（10⁹-10¹²Ω）：几乎不吸取驱动电流
2. 低静态功耗：栅极直流电流可忽略
3. 快速开关特性：开关速度可达纳秒级
4. 易于集成制造：适合大规模集成电路
5. 导通电阻可优化：现代器件R_DS(on)可达毫欧级

技术局限：

1. 栅极绝缘层脆弱，易受ESD损伤
2. 需要足够的栅源驱动电压
3. 存在寄生电容，影响高频特性

3.3 典型应用场景

• 数字集成电路与微处理器
• 开关电源与DC-DC转换器
• 电机驱动与功率控制
• 低功耗便携设备

4. 三极管与MOS管关键技术对比

技术参数	双极结型晶体管	MOS场效应管
控制方式	电流控制	电压控制
输入阻抗	低（1-10kΩ）	极高（>1MΩ）
驱动功耗	较高（需持续基极电流）	极低（仅需充电电流）
开关速度	较慢（微秒级）	快速（纳秒级）
跨导特性	良好（线性区）	可变（与V_GS相关）
温度特性	负温度系数	正温度系数
ESD敏感性	较低	较高（需专门保护）
制造工艺	相对简单	适合大规模集成

5. 器件选型指导原则

5.1 优先选择三极管的情况

1. 模拟信号放大电路，特别是小信号放大
2. 对线性度要求较高的应用
3. 需要驱动继电器、指示灯等中等电流负载
4. 工作环境存在较强电磁干扰
5. 成本敏感且性能要求适中的应用

5.2 优先选择MOS管的情况

1. 高频开关电路（频率>100kHz）
2. 低功耗设计，特别是电池供电设备
3. 数字逻辑电路与大规模集成
4. 需要极小导通损耗的功率开关
5. 前端电路驱动能力有限的系统

5.3 设计注意事项

三极管电路设计要点：

1. 基极必须串联限流电阻
2. 考虑β值的温度漂移
3. 合理设计偏置电路确保工作点稳定
4. 开关应用时需考虑存储时间的影响

MOS管电路设计要点：

1. 必须配置栅极静电防护措施
2. 高频开关需注意栅极驱动能力
3. 考虑寄生电容对开关速度的影响
4. 确保足够的栅源驱动电压幅度

6. 新兴技术趋势

1. IGBT技术：结合BJT与MOSFET优点，适用于高压大电流场合
2. SiC与GaN器件：宽禁带半导体材料，提高工作频率与效率
3. 智能功率模块：集成驱动、保护与功率器件的一体化方案

结论

三极管与MOS管作为半导体技术的核心器件，各有其明确的优势领域。设计选型应基于具体的应用需求、性能指标和成本约束进行综合考量。随着半导体工艺的进步，两类器件的性能边界逐渐模糊，融合两者优势的新型器件不断涌现。电子工程师应深入理解器件物理特性，结合实际应用场景，做出合理的技术选择。

掌握两类器件的工作原理与特性差异，是进行高效电路设计的基础能力。在实际工程中，建议结合器件数据手册的具体参数，通过仿真与实测验证设计方案，确保系统性能与可靠性的最优化。
