CAN通信

CAN通信

什么是CAN通信

基本概念

CAN 是Controller Area Network 的缩写（以下称为CAN），是ISO国际标准化的串行通信协议
主要包含三个部分：Host、控制器和收发器
示意图：

分类

高速CAN

SO 11898-2 规定要求在高速CAN总线的两端安装端接电阻（RL）以消除反射

电路拓扑图

物理信号电平

逻辑1：CANH 和 CANL 电压相同（CANH = CANL = 2.5V）时为逻辑“1”。
逻辑0：CANH 和 CANL 电压相差 2V（CANH = 3.5V, CANL = 1.5V） 时为逻辑“0”。
显性状态：高速CAN收发器在共模电压范围内（-12V ~ 12V），将CANH和CANL电压相差大于 0.9V 解释为显性状态（Dominant）
隐性状态：而将CANH和CANL电压相差小于 0.5V 解释为为隐性状态（Recessive）。

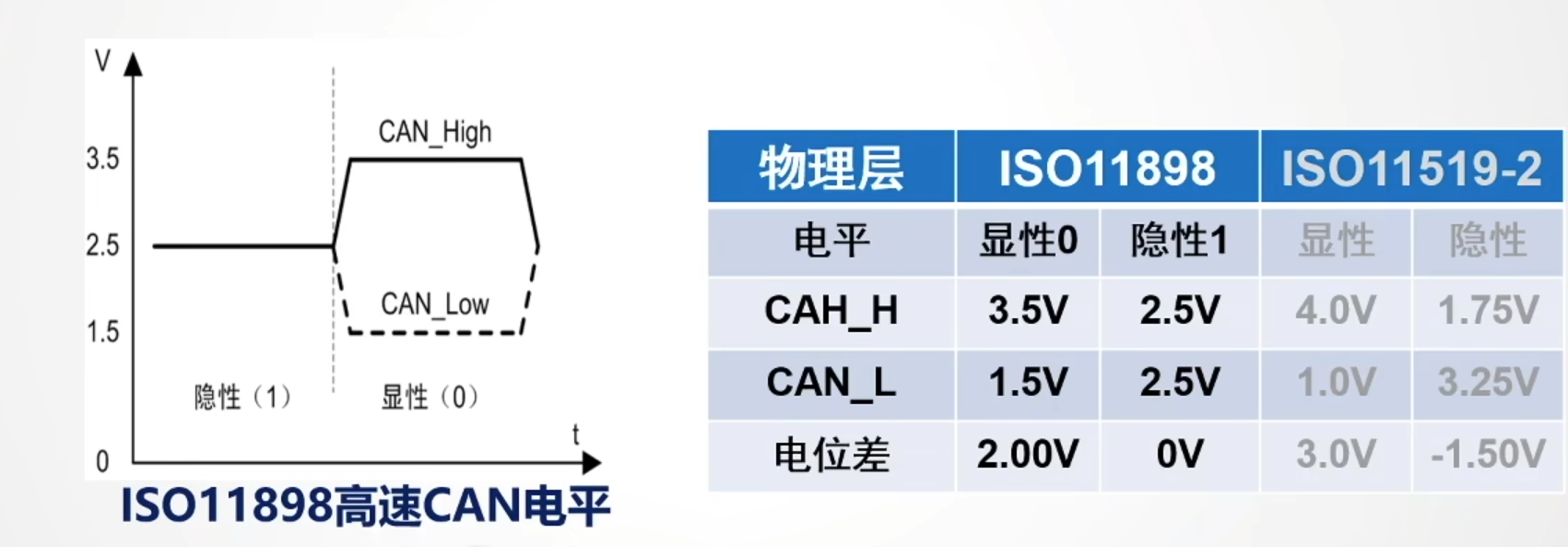

电平信号示意图

低速CAN

低速CAN最高速度只有 125Kbps，因此 ISO 11898-3 没有要求端接
逻辑1：CANH和CANL电压相差 5V （CANH = 0V, CANL = 5V）时为逻辑“1”
逻辑0；CANH和CANL电压相差 2.2V （CANH = 3.6V, CANL = 1.4V）时为逻辑“0”。

电平示意图

CAN通信有什么特点

通信特点

• 异步半双工通信
  异步：没有共同的同步信号，而是在每个发送单元之前和之后，分别以起始和停止信号的形式包含同步信息
  半双工：双方可以互相通信，但不能同时进行。同一时刻，在通信通道（BUS总线）中，只有一个站点发出信息，其它站点想要发送信息，只能等待通道空闲。
• 节点采用多主通信
• 采用短帧结构，报文的有效字节数为8个
• 报文ID值越小，优先级越高
• 非破坏性总线仲裁处理机制
  即对各个消息的标识符（即ID号）进行逐位仲裁（比较），如果某个节点发送的消息仲裁获胜，那么这个节点将获取总线的发送权，仲裁失败的节点则立即停止发送并转变为监听（接收）状态
  显性优先级高于隐性
• 可靠的CRC校验方式
  循环冗余校验
• 报文帧仲裁失败或者传输期间被破坏有自动重发机制
• 节点在严重的情况具有自动脱离总线的功能

CAN包含了哪些数据

CAN报文数据结构

共包含六种数据类型：

1. 标准数据帧
2. 扩展数据帧
3. 遥控帧
4. 错误帧
5. 帧间隔
6. 过载帧

数据帧

1）标准数据帧

注：标准数据帧的ID为11位

信息描述：

域段	域段名	位宽:bit	描述
帧起始	SOF（Start Of Frame）	1	数据帧起始标志，固定为1bit显性（'b0）
仲裁段	Identify（ID）	11	本数据帧的 ID 信息， ID 信息的作用：① 如果同时有多个节点发送数据时，作为优先级依据（仲裁机制）；② 目标节点通过 ID 信息来接受数据（验收滤波技术）
RTR	Remote Transmission Request BIT	1	RTR标识是否是远程帧（0，数据帧；1，远程帧），在数据帧里这一位为显性('b0)
IDE	Identifier Extension Bit	1	IDE用于区分标准格式与扩展格式，在标准格式中 IDE 位为显性（‘b0），在扩展格式里 IDE 位为隐性（’b1）
R0	保留位	1	1bit保留位，固定为1'b0
DLC	data length	4	由 4 位组成，MSB 先行（高位先行），它的二进制编码用于表示本报文中的数据段含有多少个字节，DLC 段表示的数字为0到8，若接收方接收到 9~15 的时候并不认为是错误
数据段	data	0~64	据帧的核心内容，它由 0~8 个字节(0 ~ 64位)组成，MSB 先行
CRC段	CRC	15	段用于检查帧传输错误，发送方以一定的方法计算包括：帧起始、仲裁段、控制段、数据段；接收方以同样的算法计算 CRC 值并进行比较，如果不同则会向发送端反馈出错信息，重新发送；计算和出错处理一般由 CAN 控制器硬件完成或由软件控制最大重发数。
CRC界定符		1	CRC 界定符（用于分隔的位），为隐性位(1'b1)，主要作用是把CRC 校验码与后面的 ACK 段间隔起来
ACK 槽	ACK slot	1	在 ACK 槽位中，发送端发送的为隐性位，而接收端则在这一位中发送显性位以示应答；发送 ACK/返回 ACK这个过程使用到回读机制，即发送方先在 ACK 槽发送隐性位后，回读到的总线上的电平为显性0，发送方才知道它发送成功了，不用重发
ACK界定符		1	在 ACK 槽和帧结束之间由 ACK 界定符间隔开，为隐性位
帧结束	EOF	7	由发送端发送 7 个隐性位表示结束

示例

报文信息	0	00010100010	0	0	0	0001	0101 1000	XXXXXXXXXXXXXXX	1	1	1	1111111
信息描述	帧起始	ID	RTR	IDE	R0	DLC	DATA	CRC	CRC界定	ACK	ACK界定	帧结束

2）扩展数据帧

注：扩展数据帧的ID是29位

循环冗余校验（CRC）

CRC校验值是通过对数据字段、控制字段、和标识符字段进行一定的数学运算得到的

• 发送端：假设发送端数据为M，有m个数据；在M后添加n位冗余码，然后构成一帧发出，共（m+n）位
  【PS：冗余码：二进制模2运算进行2^n*M（相当于M左移n位，即在M后补n个0，现在M是m+n位）；用M除以收发双方事先商定的长度为n+1的除数P；得到余数R，这个R就是FCS（帧检验序列），这个FCS序列加到M上然后发出去】
• 接收端：在接收端把接受到的数据以帧为单位进行CRC校验；把收到的每一个帧都除以同样的除数P，然后检查余数R；如果余数R为0，则在传输过程中没有差错；如果出现误码，那么余数R为零的概率非常小

CRC校验的具体做法：
①选定一个标准除数(P位二进制数据串)
②在要发送的数据(M位)后面加上P-1位0，然后将这个新数(M+P-1位)以模2除法的方式除以上面这个标准除数，所得到的余数也就是该数据的CRC校验码(注：余数必须比除数少且只少一位，不够就补0)
③将这个校验码附在原M位数据后面，构成新的M+P-1位数据，发送给接收端。
④接收端将接收到的数据除以标准除数，如果余数为0则认为数据正确。

示例说明：
设需要发送的信息为M = 1010001101，产生多项式对应的代码为P = 110101，R = 5。在M后加5个0，然后对P做模2除法运算，得余数r(x)对应的代码：01110。故实际需要发送的数据是101000110101110。

完整的校验示例：

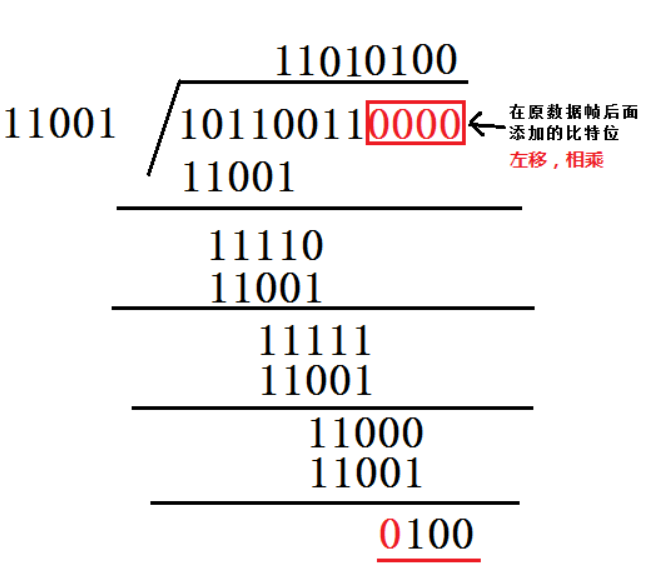

现假设选择的CRC生成多项式为 P(X) = X^4 + X^3 + 1，要求出二进制序列10110011的CRC校验码。下面是具体的计算过程 ：
①将多项式转化为二进制序列，由 P(X) = X^4 + X^3 + 1可知二进制一共有5位，第4位、第3位和第0位分别为1，则序列为11001；
②多项式的位数5，则在数据帧的后面加上5-1位0，数据帧变为10110011 0000，然后使用模2除法除以除数P(X) = 11001，得到余数；

遥控帧

错误帧

过载帧

帧间隔
