UV坐标，2D贴图，冯氏光照模型和材质

2D贴图的UV坐标

  • 2D贴图一般使用正方形贴图，OpenGL也仅接受正方形的2D贴图。
  • U指横向坐标，V指纵向坐标
    • 2D贴图 的UV坐标范围为：从左到右[0,1]，从下到上[0,1]。
    • 2D贴图 的四角分别对应：
      • 左上[0,1]，左下[0,0]，右上[1,1]，右下[1,0]。　　

　　　　　　　　　　　　

  • 在使用UV坐标贴合片元时，先默认2D片元的坐标在OpenGL标准坐标系内，且垂直于z轴。

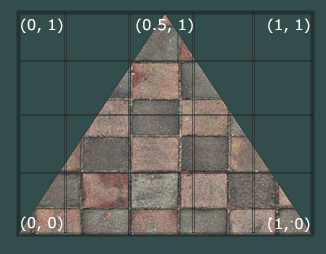

    • 先仅为[x，y]指定一个UV坐标：[0.5，1]，[0，0]，[1，0]  > 这里指定使用 [逆时针] 绘制正面
      • 使用 glFrontFace() 可以设置正面的绘制顺序：顺时针 | 逆时针
      • 使用 glCullFace() 可以设置不绘制：背面 | 正面

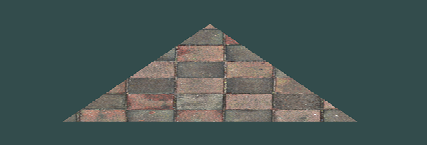

    • 之后再沿OpenGL左手系x轴旋转片元，得到拥有纵深的图形：

　　　　　　　　

    •  它看起来好像扁了一样，实际上也确实是因为旋转后  X，Y，Z坐标发生了变化。
      • 虽然旋转后看起来好像扁了，但在OpenGL标准坐标空间中，它依然是原来那个形状的三角形。
      • 只是此时还未对它使用 [透视变换]，无法得到那种看起来更贴合现实的景深感。



2D贴图的填充方式

  • 当顶点围城的片元，尚处在 [2D贴图的UV坐标范围] 内时，贴图尚且足够填充片元，但当超出UV坐标范围后呢?
    • 使用 glTexParameteri(
      • GL_TEXTURE_2D,                                  //Flags ,可以是2D贴图，或者3D贴图，
      • GL_TEXTURE_WRAP_S,                       //横向(S)，也可以是纵向(T)
      • GL_REPEAT);                                          //填充方式。
    • 可以设置当前 [绑定GL_TEXTURE_2D的贴图] 的填充方式。

2D贴图的过滤方式

  • 当缩放&旋转  2D片元时，2D片元的材质，可能也会跟着“形变”，此时：
    • 屏幕上原来范围的像素，会发生变化，变化后的颜色，需要计算机运算得出。
    • 过滤方式，也就是计算方式，有：
      • 临近插值：GL_NEAREST
        • 很粗糙的取值办法，取值办法和它的名字一致。
        • 不适合放大时使用，会出现颗粒状，即便你是8bit爱好者，也不建议你这么用，效果是真的不好。
        • 缩小时，可以使用这种办法，毕竟缩小虽然不会引起图像模糊，但粗糙的插值算法会使图像失真。
      • 线性插值：GL_LINEAR
        • maybe它内部就是三线性插值？大概吧，放大时，材质就会模糊，但至少很平滑。
        • 缩小时，不必使用这种插值方法，浪费性能。
    • 使用 glTexParameteri(
      • GL_TEXTURE_2D,                                  　　// Flags ,可以是2D贴图，或者3D贴图，
      • GL_TEXTURE_MAG_FILTER,                       // [放大] 时的过滤方式，或者缩小时的过滤方式
      • GL_LINEAR);                 　　                          // 过滤方式 FLAGS
    • 可以设置当前 [绑定GL_TEXTURE_2D的贴图] 的过滤方式。
  • 多级渐远纹理
    • 考虑缩小缩放时，无论使用何种过滤方式，都会引起图像失真（放大缩放仅需准备更加精细的贴图即可），
      • 那不如就为各个级别的缩放级 仔细的单独计算出 属于自己的贴图。
        • 在创建完一个纹理后，调用：glGenerateMipmaps(GL_TEXTURE_2D)
        • 可以为当前绑定  GL_TEXTURE_2D 的贴图创建多级渐远纹理。
        • 创建多级渐远纹理会消耗性能，请尽量对需要更多重复使用的纹理创建，对于那些无伤大雅的细节贴图，可以考虑不使用多级渐远纹理。
      • 再使用线性插值&临近插值，就可以使插值更加精确一些。
        • GL_NEAREST_MIPMAP_NEAREST
          • 使用临近插值进行采样，采样源为最邻近级别
        • GL_LINEAR_MIPMAP_NEAREST
          • 使用线性插值进行采样，采样源为最邻近级别
        • GL_NEAREST_MIPMAP_LINEAR
          • 使用临近插值进行采样，采样源来自：两个 [临近的多级渐远纹理] 的线性插值结果
        • GL_LINEAR_MIPMAP_LINEAR
          • 使用线性插值进行采样，采样源来自：两个 [临近的多级渐远纹理] 的线性插值结果
      • 越向下，越精准，性能消耗越大。
    • 多级渐远纹理仅用于纹理缩小，错误用于纹理放大时，不会产生任何效果，还会返回GL_INVALID_ENUM错误代码。
      • 使用 glTexParameteri(
        • GL_TEXTURE_2D,                                  　　// Flags ,可以是2D贴图，或者3D贴图，
        • GL_TEXTURE_MIN_FILTER,                         // [缩小] 时的过滤方式，[放大不使用这种过滤方式]
        • GL_LINEAR_MIPMAP_LINEAR);                   // 过滤方式 FLAGS
      • 可以设置当前 [绑定GL_TEXTURE_2D的贴图] 的过滤方式。

2D贴图的加载

  • 使用stbimage.h可以从贴图文件中加载贴图。
  • 加载代码如下：
  •  1 #define STB_IMAGE_IMPLEMENTATION   //stb_image.h库中提示，如需使用stb_image.h则必须定义此内容
 2 #include<stb_image.h>
 3
 4 unsigned int TextureFromFile(const char *path,
 5                              const string &directory, //由main函数提供的directory
 6                              bool gamma)
 7 {
 8     string filename = string(path);
 9     filename = directory + '/' + filename;
10
11     unsigned int textureID;
12     glGenTextures(1, &textureID);
13     //申请一个 [textureID]，并为其分配存放贴图的内存
14
15     int width, height, nrComponents;
16     unsigned char *data = stbi_load(filename.c_str(), &width, &height, &nrComponents, 0);
17     //将文件初始化到文件指针data
18     if (data)
19     {
20         GLenum format;
21         if (nrComponents == 1)
22             format = GL_RED;
23         else if (nrComponents == 3)
24             format = GL_RGB;
25         else if (nrComponents == 4)
26             format = GL_RGBA;
27         //根据贴图文件的通道数决定接下来 初始化glTexImage2D要用的参数.
28
29         glBindTexture(GL_TEXTURE_2D, textureID);
30         glTexImage2D(GL_TEXTURE_2D, 0, format, width, height, 0, format, GL_UNSIGNED_BYTE, data);
31         glGenerateMipmap(GL_TEXTURE_2D);
32
33         glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);   //设定横向填充方式
34         glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);   //设定纵向填充方式
35         glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);   //设置缩放--时的过滤方式
36         glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);   //设置缩放++时的过滤方式
37
38         stbi_image_free(data);
39         //初始化贴图后，销毁文件指针
40     }
41     else
42     {
43         //如果data初始化失败，未分配地址则：
44         std::cout << "Texture failed to load at path: " << path << std::endl;
45         stbi_image_free(data);
46         //销毁文件指针
47     }
48
49     return textureID;
50 }



  • 点击stb_image.h获取 库文件。

光照渲染，冯氏光照模型：

  • 补色原理：
    • 因为所有的颜色，都是不同浓度的RGB基色混合而成的，
      • 所以使用向量  glm::vec3 Color(R,G,B)  来表达任何颜色。
      • R,G,B分别是 [0,1] 的值，用来标识 红绿蓝 的亮度。
    • 用乘法来描述 光线照射片元后，片元的颜色。
      • 设：glm::vec3 LightColor(LR,LG,LB)  是光线颜色。
      • 则：片元颜色 = Color(R,G,B)*LightColor(LR,LG,LB) = glm::vec3(R*LR,G*LG,B*LB)
    • 用加法来描述不同光线的组合：
      • 设：glm::vec3 LightColor()  是光线颜色。
      • subLightColor_1(LR_1,LG_1,LB_1) + subLightColor_2(LR_2,LG_2,LB_2) = glm::vec3 LightColor(LR_1+LR_2,LG_1+LG_2,LB_1+LB_2)
  • 光照渲染，其实就是通过 [补色原理] 在片元上 [叠加着色] 来模拟光照效果。
  • 法向量及其缩放：
    • 法向量在OpenGL光照中充当 法线的作用
      • 法向量(glm::vec3) 一般在模型文件中都存在此值，可以在[Assimp数据结构]中解析到。
        • Assimp是一个用于解析模型数据的库，在nuget包管理器中可以找得到。
      • 法向量一般通过VAO传送到shader。
    • 对模型的不等比缩放，可能会引起顶点法向量的形变，因此要在



  • 冯氏光照模型：

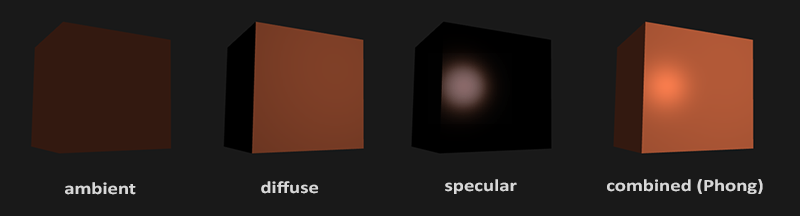

    • 通过混合 [三种光照渲染]，来模拟现实世界光照在片元上的效果，如图：

　　　　　　

    • 三种光照渲染包括：
      • 漫反射光照，高光光照，环境光照。
    • 漫反射光照：
      • 模拟的情况：
        • 物体在被光照时，首先会被整体点亮。
        • 存在折射率，因此存在损耗，最终从不同角度反射回的光量便不同。
    • 高光光照：
      • 模拟的情况：
        • 不管何种物体的表面，都可以反射回光源的情况。
        • 根据物体的光滑程度不同，最终会影响高光的散射度。
          • 更光滑的，也就更闪闪发光，它的散射度也就越小，反之越大。
    • 环境光照：
      • 模拟的情况：
        • 在没有任何光源的时候，人眼依旧可以看得见物体，环境光照模拟的就是这种情况。



  • 点光源的冯氏光照样例：
    • 因为光照渲染可以直接在Shader中完成，因此此处展示两个subShader:
    • vertexShader:
    •  1 #version 450 core
 2 layout (location = 0) in vec3 aPos;             //原始顶点位置数据
 3 layout (location = 1) in vec3 aNormal;          //原始顶点法向量
 4 layout (location = 2) in vec2 aTexCoords;       //顶点UV坐标
 5
 6 out vec3 FragPos;       //model变换之后的 > 顶点位置数据
 7 out vec3 Normal;        //归一化之后的顶点法向量
 8 out vec2 TexCoords;     //UV坐标
 9
10 uniform mat4 model;        //model变换矩阵
11 uniform mat4 view;         //view(camera)变换矩阵
12 uniform mat4 projection;   //透视裁剪变换矩阵
13
14 void main()
15 {
16     //计算model变换后的顶点位置：
17     FragPos = vec3(model * vec4(aPos, 1.0));
18
19     //法向量归一化，防止不等比缩放影响法向量:
20     Normal = mat3(transpose(inverse(model))) * aNormal;
21
22     //数据本地化：
23     TexCoords = aTexCoords;
24
25     //顶点变换，以及数据交付：
26     gl_Position = projection * view * vec4(FragPos, 1.0);
27 }
    • fragmentShader:
    •  1 #version 450 core
 2
 3 //顶点按组绘制，每组构成一个片元，shader每执行一次绘制一个片元(一组顶点)
 4 out vec4 FragColor;
 5
 6 //材质---------------------------
 7 //意思就是片元表面的渲染属性。
 8 struct Material {
 9     sampler2D diffuse;
10     sampler2D specular;
11     float shininess;
12 };
13 //此处仅包括片元的贴图和高光反射级别。
14
15 //光线---------------------------
16 //光线属性，渲染光照时需要使用。
17 struct Light {
18     vec3 position;
19
20     vec3 ambient;
21     vec3 diffuse;
22     vec3 specular;
23 };
24 //此处的光线属性包括: 光源位置，三种光照强度。
25
26 /*-------------以上是glsl自定义结构体类型，glsl是类c语言，结构体也和c一致------------*/
27
28
29 //来自之前的subShader的值。
30 in vec3 FragPos;
31 in vec3 Normal;
32 in vec2 TexCoords;
33
34 //摄像机在世界空间坐标系中的坐标，即【OpenGL标准坐标系原点】在世界空间坐标系中的位置
35 uniform vec3 viewPos;
36
37 //外部虽然没有 Material&Light 的定义，
38 //但可以根据实例名 material.StructuralComponent向内传值
39 uniform Material material;
40 uniform Light light;
41
42 void main()
43 {
44
45 //渲染前置数据准备：
46     //法向量归一化(标准化,不归一化方向可能会不同)
47     vec3 norm = normalize(Normal);
48     //更新光照路径，归一化(不归一化方向可能会不同)
49     vec3 lightDir = normalize(light.position - FragPos);
50     //更新视角路径(渲染specular光照时会使用)，归一化(不归一化方向可能会不同)
51     vec3 viewDir = normalize(viewPos - FragPos);
52     //更新反射路径(渲染specular光照时会使用)，归一化(不归一化方向可能会不同)
53     vec3 reflectDir = reflect(-lightDir, norm);
54
55 // 计算出光照后的片元渲染颜色
56 // -----------------------------------------
57     // ambient光照----------------------------------------------------------
58     // ambient作用于 diffuseTexture,因此使用:material.diffuse,
59     vec3 ambient = light.ambient * texture(material.diffuse, TexCoords).rgb;
60
61     // diffuse光照----------------------------------------------------------
62     // 计算此片元 漫反射强度
63         //根据光源位置不同，折射现象对反射强度的影响也不同 > 此处仅考虑这种情况
64         //根据折射率(来自材质)不同，漫反射强度也会有所衰减 > 此处不考录这种情况，默认所有材质的折射率都是最小值
65     float diff = max(dot(norm, lightDir), 0.0);
66     // diffuse作用于 diffuseTexture,因此使用:material.diffuse,
67     vec3 diffuse = light.diffuse * diff * texture(material.diffuse, TexCoords).rgb;
68
69     // specular光照---------------------------------------------------------
70     // 计算此片元 高光反射强度
71         //根据视线位置不同，以及反射路径，就会影响高光反射在不同位置的强度，进而形成“光晕”效果
72         //不同物体的散射程度不同，越光滑，散射越低，同时越亮
73     float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
74     // specular作用于 specularTexture,因此使用:material.specular,
75     vec3 specular = light.specular * spec * texture(material.specular, TexCoords).rgb;
76
77     //组合结果：
78     vec3 result = ambient + diffuse + specular;
79     FragColor = vec4(result, 1.0);
80 }
  •  材质：
    • 材质你可以认为是：来自渲染目标的，影响渲染的因素。
    • 以上样例中的材质为：
      • struct Material {
        • sampler2D diffuse
        • sampler2D specular
        • float shininess；
      • }；
