深度学习入门-基于Python的理论与实现(鱼书)学习笔记-Chapter7-卷积神经网络
Chapter7. 卷积神经网络
卷积神经网络(CNN)主要用于图像识别，语音识别等场合
之前的神经网络是全连接的，即相邻层的所有神经元之间都有连接，这称为全连接
卷积神经网络新增了卷积层和池化层，而没有使用全连接

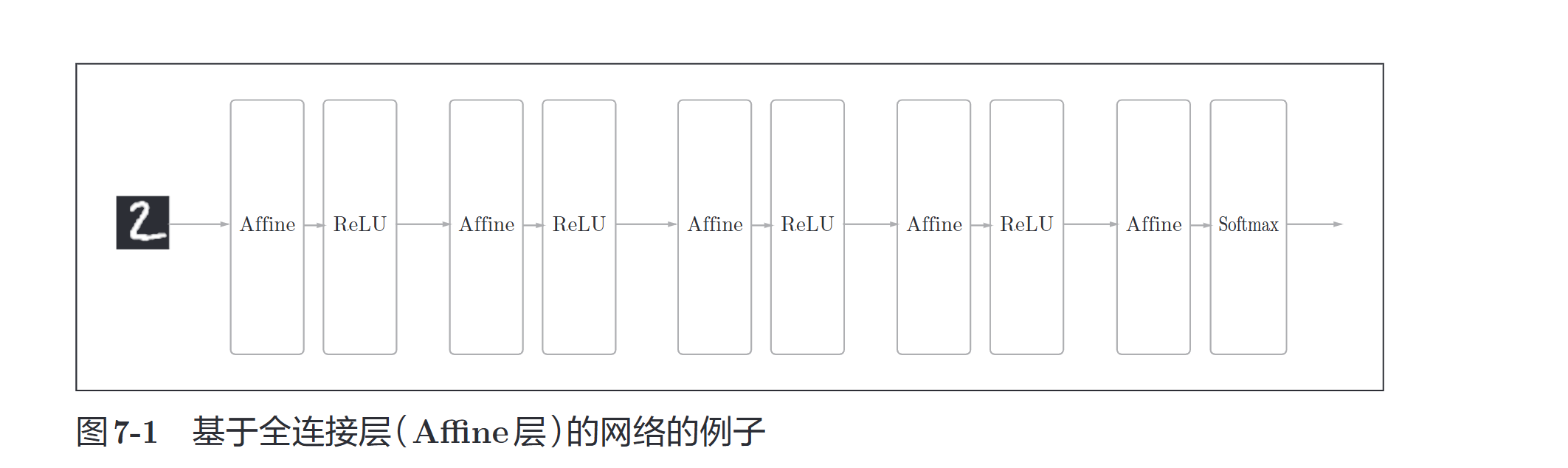

我们来看一下对比
全连接网络(FNN)
卷积神经网络(CNN)
7.1 卷积层
7.1.1 全连接层存在的问题
数据的形状被忽视了
比如输入数据是图像时，图像通常是高、长、通道方向上的3维形状，但是，向全连接层输入时，需要将3维数据拉平为1维数据
卷积层可以保持形状不变
当输入为图像时，卷积层会以3维数据的形式接收输入数据，并同样以3维数据的形式输出至下一层。因此，在CNN中，可以（有可能）正确理解图像等具有形状的数据
在CNN中，有时将卷积层的输入输出数据称为特征图，其中，卷积层的输入数据称为输入特征图，输出数据称为输出特征图
7.1.2 卷积运算

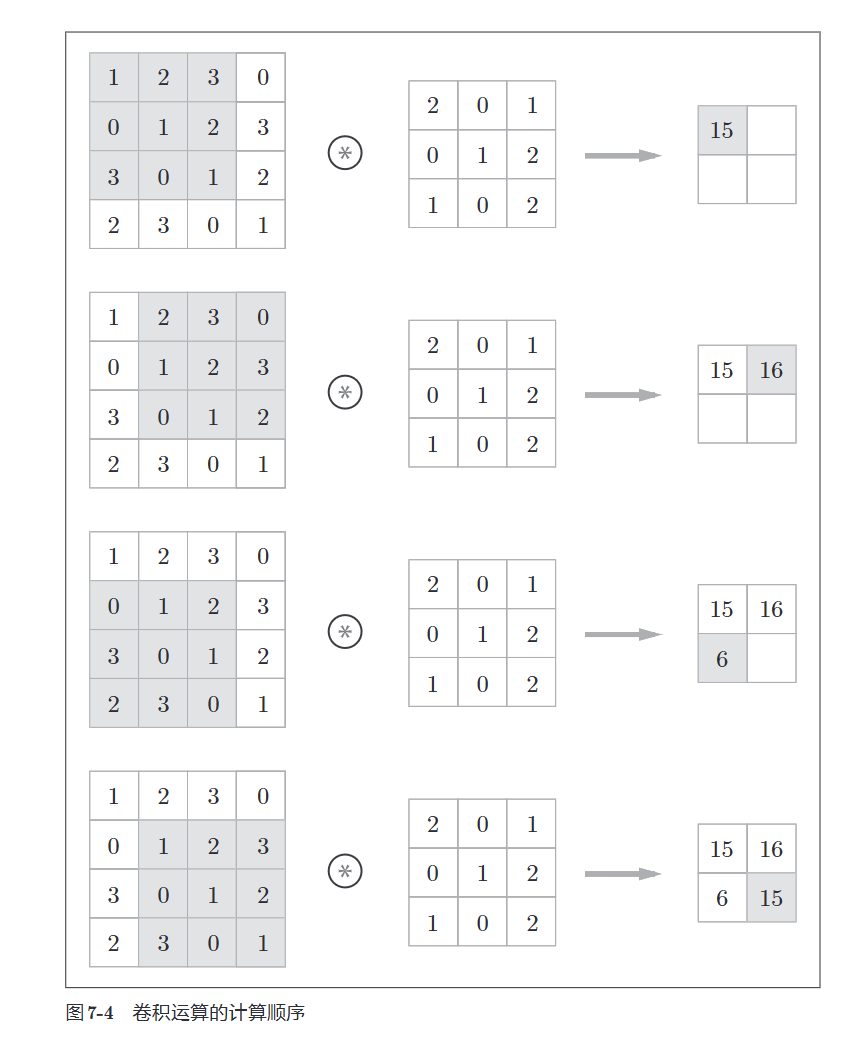

这个看图最好理解了
滤波器有时也别称为核
具体计算流程

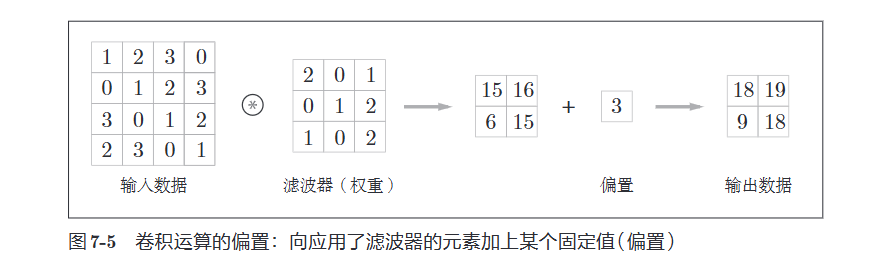

加上偏置（相当于广播运算了这里）
7.1.3 填充(padding)
为什么要进行填充（padding）
使用填充是为了调整输出的大小，因为使用一次卷积操作，数据就会变小一次，反复进行多次的话，那么在某个时刻输出大小可能就会变成1，导致无法再进行卷积运算，所以我们要进行填充

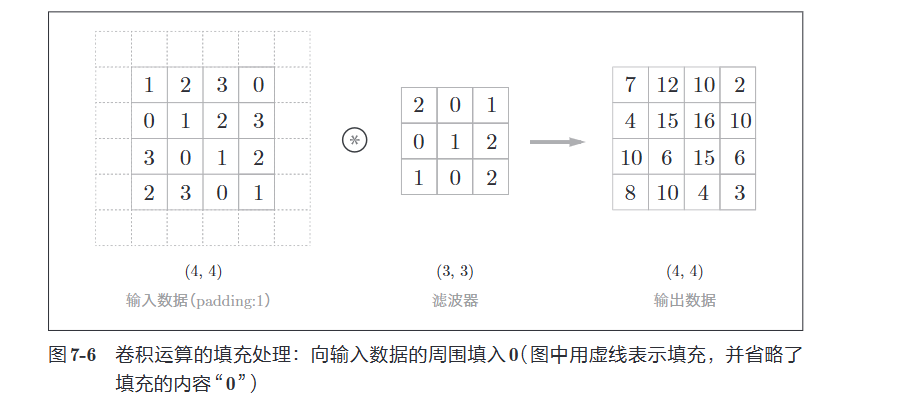

填充过程看图很好理解
7.1.4 步幅(stride)
应用滤波器的位置间隔称为步幅(stride)

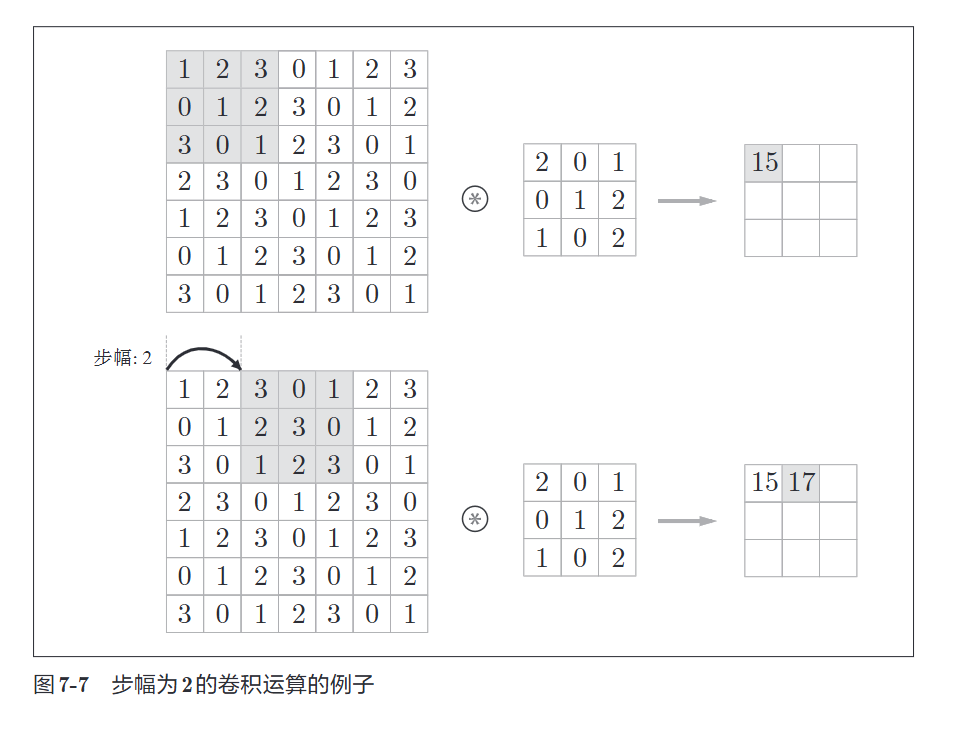

看图直接理解
这里我们可以计算一下输出的大小
假设输入大小\((H, W)\), 滤波器大小\((FH, FW)\), 输出大小\((OH, OW)\), 填充为\(P\), 步幅为\(S\)
7.1.5 3维数据的卷积运算

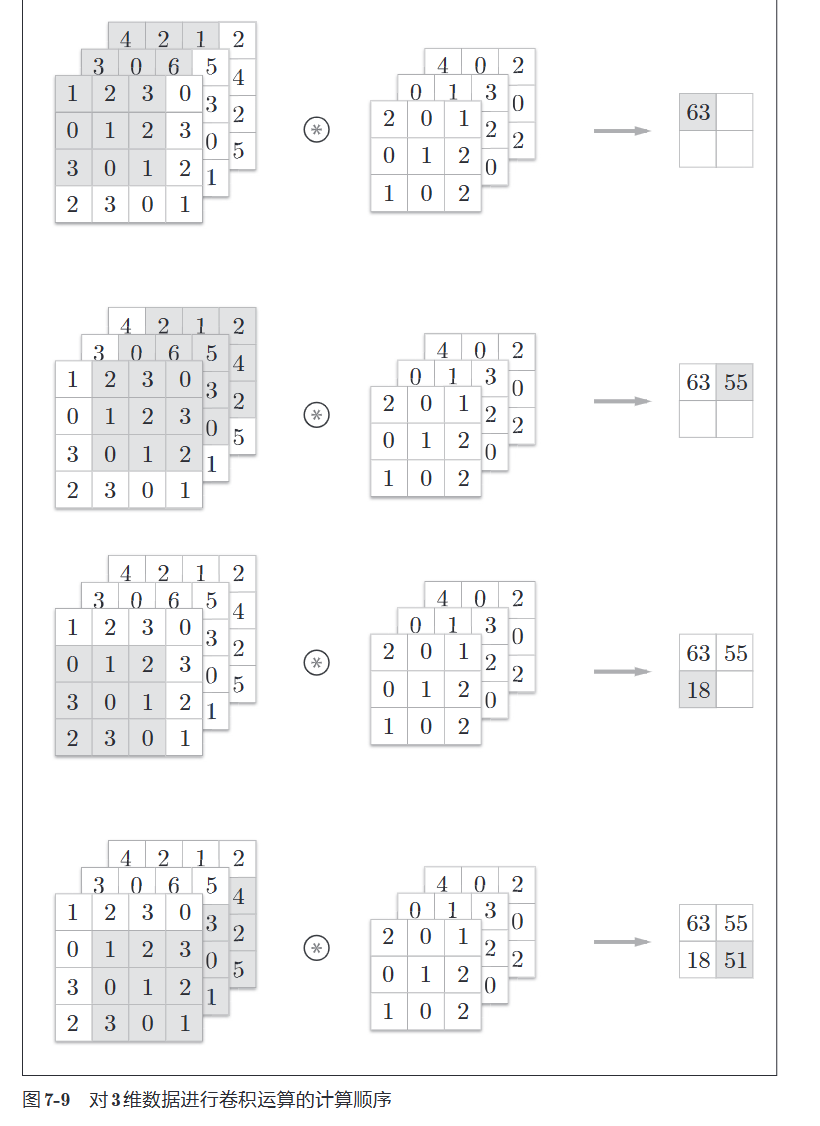

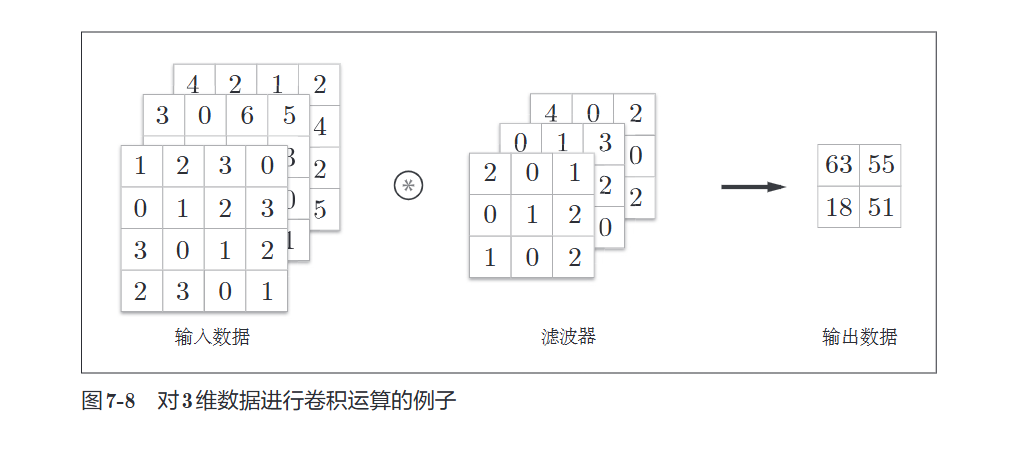

与2维数据相比，纵深方向（通道方向）上的特征图增加了。通道方向上有多个特征图时，会按照通道方向进行输入数据和滤波器的卷积运算，并将结果相加得到输出
注意
在3维数据的卷积运算中，输入数据和滤波器的通道数要设为相同的值
7.1.6 结合方块思考

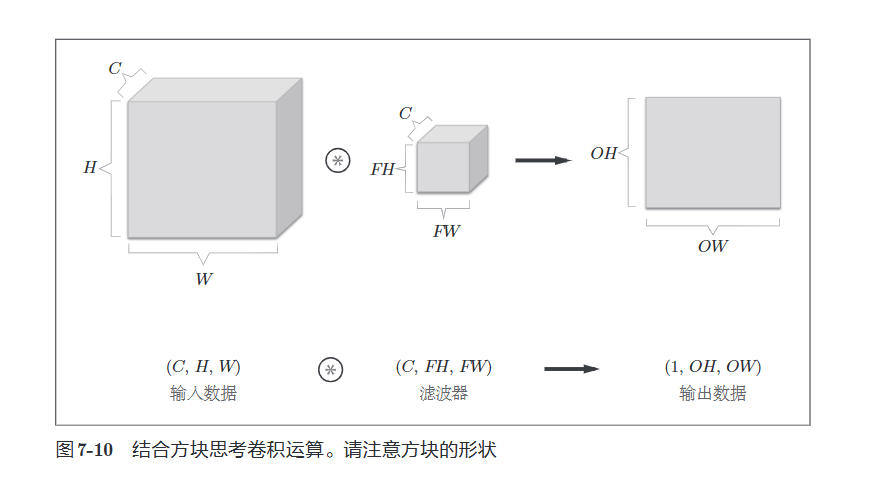

将数据和滤波器结合长方体的方块来考虑，3维数据的卷积运算很容易理解
这里按(通道数，高度，长度)的顺序书写
输出时1张特征图，即为通道数为1的特征图，如果要在通道方向上也拥有多个卷积运算的输出怎么做呢？
就需要多个滤波器（权重）
这里有一些细节还是需要注意一下

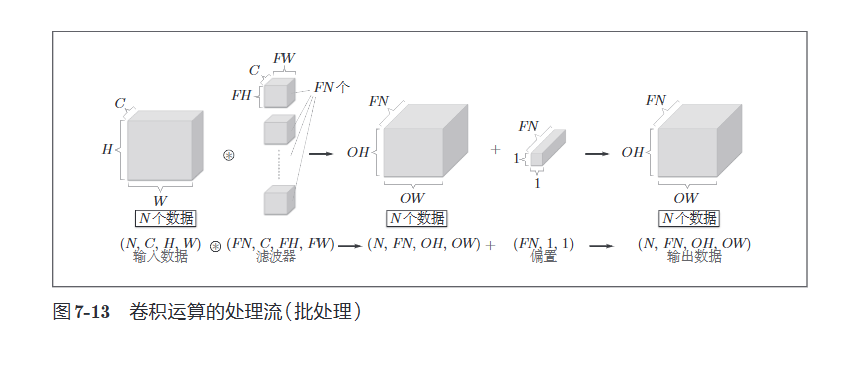

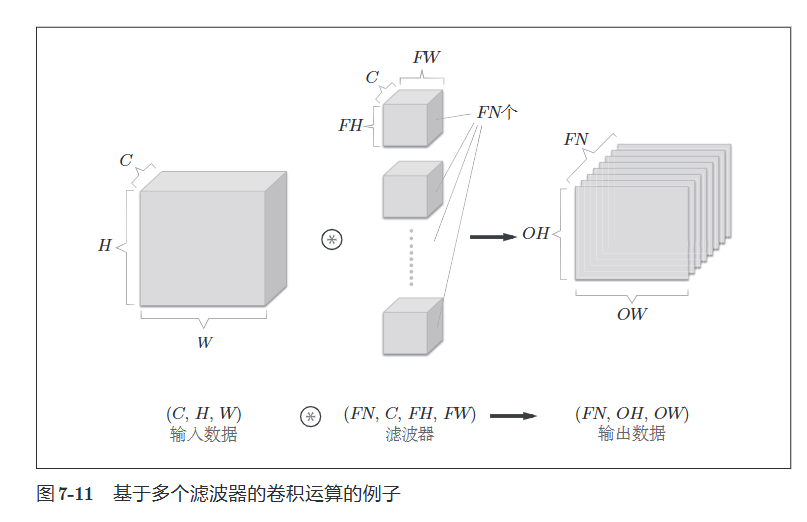

在上图中，通过应用\(FN\)个滤波器，输出特征图也生成了\(FN\)个，如果将这\(FN\)个特征图汇集在一起，就得到了形状为\((FN, OH, OW)\)的方块，将方块传给下一层，就是 \(CNN\)的处理流
关于卷积运算的滤波器，也必须考虑滤波器的数量。因此，作为\(4\)维数据，滤波器的权重数据要按(output_channel,input_channel,height,width)的顺序书写。比如，通道数为\(3\)、大小为\(5×5\)的滤波器有\(20\)个时，可以写成\((20,3,5,5)\)

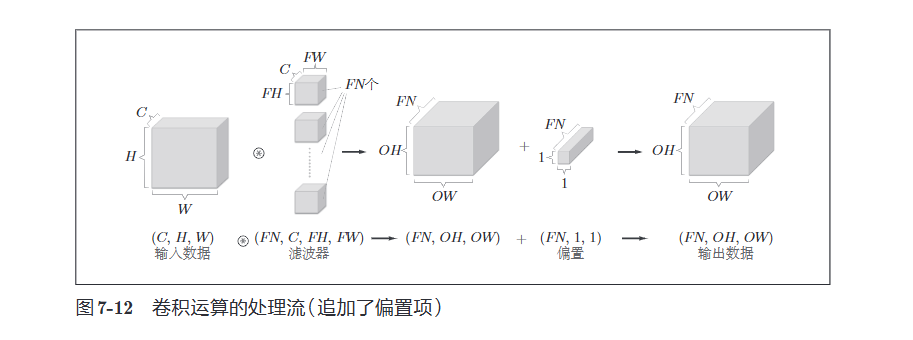

卷积运算中（和全连接层一样）存在偏置，这里偏置的形状时\((FN, 1, 1)\),滤波器的输出结果的形状是\((FN,OH,OW)\)。这两个方块相加时，要对滤波器的输出结果\((FN,OH,OW)\)按通道加上相同的偏置值。另外，不同形状的方块相加时，可以基于\(NumPy\)的广播功能轻松实现
7.2.7 批处理
我们希望卷积运算也能同之前的全连接网络一样对应批处理。为此，需要将在各层间传递的数据保存为4维数据，具体地讲，就是按照(batch_num, channel, height, width)的顺序保存数据
在各个数据的开头添加了批用的维度。像这样，数据作为\(4\)维的形状在各层间传递。这里需要注意的是，网络间传递的是\(4\)维数据，对这\(N\)个数据进行了卷积运算。也就是说，批处理将\(N\)次的处理汇总成了\(1\)次进行。
7.3 池化层(pooling)

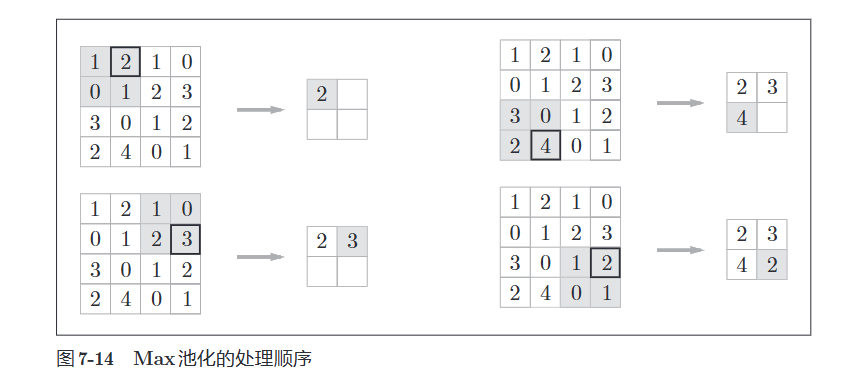

池化时缩小高、长方向上的空间运算。
看图就理解了
除了\(Max\)， 还可以取平均等
池化层的特征
-
没有要学习的参数
实际上，池化就是一个操作，本来就不存在要学习的参数 -
通道数不发生变化
-
对微小位置变化具有鲁棒性(健壮)

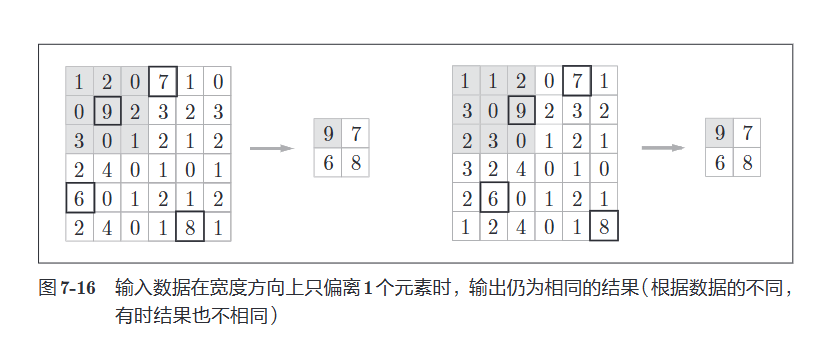

输入数据发生微小偏差时，池化仍会返回相同的结果
后话
池化的目的是缩小数据量以来减少运算成本的，所以池化的训练效果一般没有不池化的训练效果好，但是随着如今算力的越来越强大，很多模型都不再使用池化了，当算力足够的时候没有必要池化，训练效果可能还会好一些
7.4 卷积层和池化层的实现
7.4.1 基于im2col的展开
im2col 这个名称是“image to column”的缩写，翻译过来就是“从图像到矩阵”的意思。Caffe、Chainer等深度学习框架中有名为im2col的函数，并且在卷积层的实现中，都使用了im2col。
如果老老实实地实现卷积运算，估计要重复好几层for语句，这样处理会使训练变慢，这里使用im2col
传统运算
# 需要多层嵌套循环
for n in range(N): # 遍历批次
for fn in range(FN): # 遍历滤波器
for h in range(out_h): # 遍历输出高度
for w in range(out_w): # 遍历输出宽度
# 计算卷积...

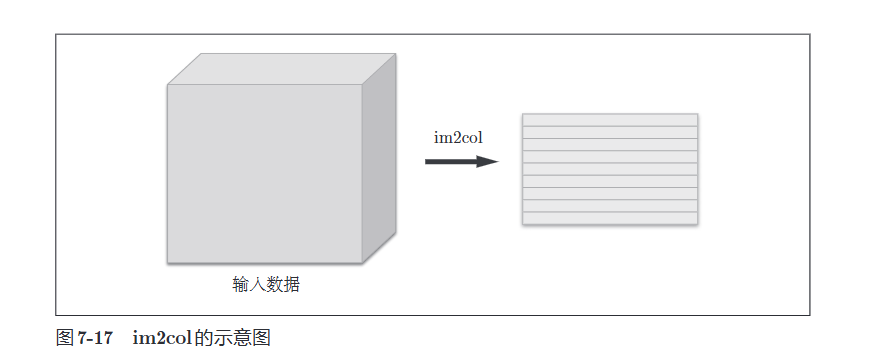

im2col是一个函数，将输入数据展开以合适滤波器(权重)
对\(3\)维的输入数据应用im2col后，数据转换为\(2\)维矩阵（准确地讲，是把包含批数量的\(4\)维数据转换成了\(2\)维数据）。

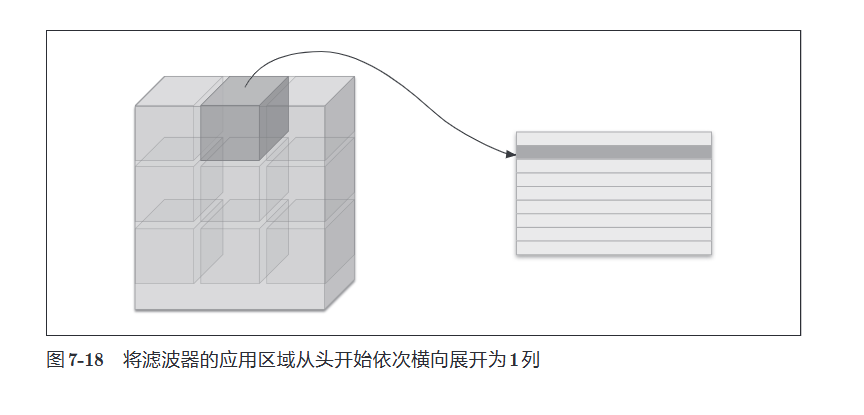

im2col会把输入数据展开以适合滤波器（权重）。具体地说，对于输入数据，将应用滤波器的区域（\(3\)维方块）横向展开为\(1\)列。im2col会在所有应用滤波器的地方进行这个展开处理。

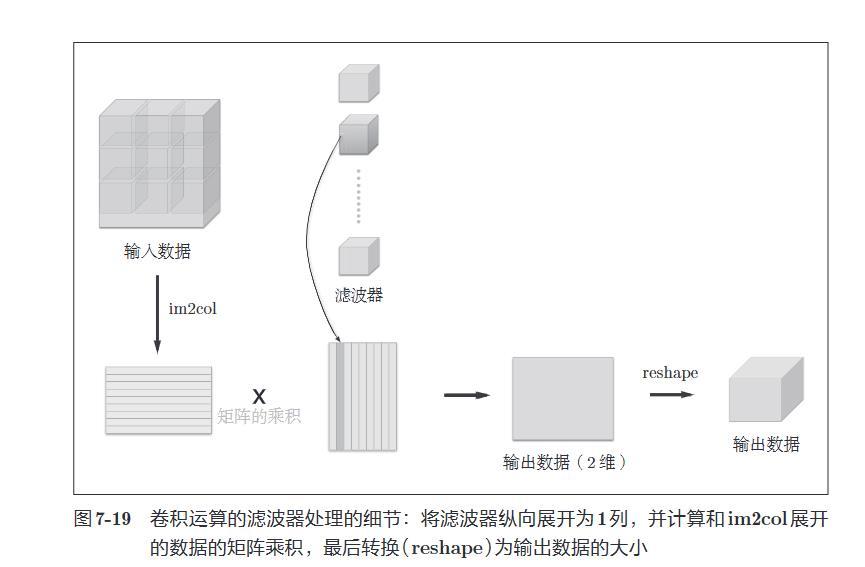

使用im2col展开输入数据后，之后就只需将卷积层的滤波器（权重）纵向展开为$$1$列，并计算\(2\)个矩阵的乘积即可。这和全连接层的Affine层进行的处理基本相同。如图7-19所示，基于im2col 方式的输出结果是\(2\)维矩阵。因为CNN中数据会保存为\(4\)维数组，所以要将\(2\)维输出数据转换为合适的形状。以上就是卷积层的实现流程。
原理理解
输入图像 (1, 1, 4, 4): 展开后 col:
[1 2 3 4] [1 2 3 │ 2 3 4 │ ...]
[5 6 7 8] [5 6 7 │ 6 7 8 │ ...]
[9 10 11 12] [9 10 11 │ 10 11 12 │ ...]
[13 14 15 16]
每列对应一个滤波器窗口
3×3滤波器，步长1 →
col.shape = (4, 9) # 4个窗口位置，每个窗口9个元素
7.4.3 卷积层的实现
im2col函数
def im2col(input_data, filter_h, filter_w, stride=1, pad=0):
"""
Parameters
----------
input_data : 由(数据量, 通道, 高, 长)的4维数组构成的输入数据
filter_h : 滤波器的高
filter_w : 滤波器的长
stride : 步幅
pad : 填充
Returns
-------
col : 2维数组
"""
N, C, H, W = input_data.shape
out_h = (H + 2*pad - filter_h)//stride + 1
out_w = (W + 2*pad - filter_w)//stride + 1
img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))
for y in range(filter_h):
y_max = y + stride*out_h
for x in range(filter_w):
x_max = x + stride*out_w
col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]
col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)
return col
这里来实现卷积层
class Convolution:
def __init__(self, W, b, stride = 1, pad = 0):
self.W = W
self.b = b
self.stride = stride
self.pad = pad
def forward(self, x):
FN, C, FH, FW = self.W.shape
N, C, H, W = x.shape
out_h = int(1 + (H + 2 * self.pad - FH) / self.stride)
out_w = int(1 + (W + 2 * self.pad - FW) / self.stride)
# FN: Filter Number - 滤波器数量（输出通道数）
# C: Channels - 输入通道数（RGB图像为3）
# FH: Filter Height - 滤波器高度
# FW: Filter Width - 滤波器宽度
# N: 批次大小
# C: 输入通道数
# H: 输入图像高度
# W: 输入图像宽度
col = im2col(x, FH, FW, self.stride, self.pad)
col_W = self.W.reshape(FN, -1).T
out = np.dot(col, col_W) + self.b
out = out.reshape(N, out_h, out_w, -1).transpose(0, 3, 1, 2)
return out
展开滤波器的部分,将各个滤波器的方块纵向展开为\(1\)列。这里通过reshape(FN,-1) 将参数指定为\(-1\)，这是reshape 的一个便利的功能。通过在reshape 时指定为\(-1\)，reshape 函数会自动计算\(-1\) 维度上的元素个数，以使多维数组的元素个数前后一致。比如，\((10,3,5,5)\)形状的数组的元素个数共有\(750\)个，指定reshape(10,-1) 后，就会转换成\((10,75)\)形状的数组。

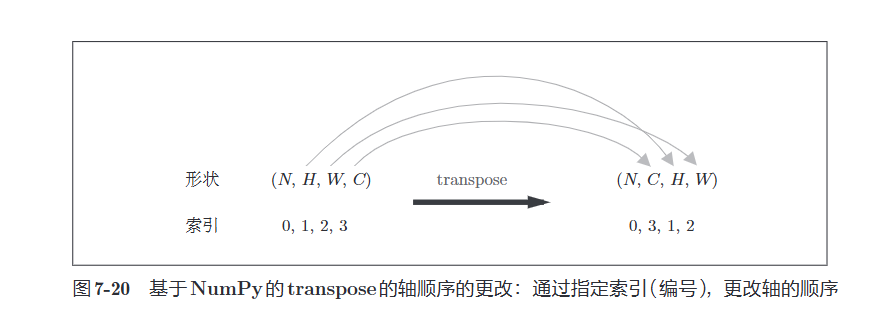

forward的实现中，最后会将输出大小转换为合适的形状。转换时使用了NumPy的transpose函数。transpose会更改多维数组的轴的顺序。如图7-20所示，通过指定从\(0\)开始的索引（编号）序列，就可以更改轴的顺序
接下来是卷积层的反向传播，注意必须进行im2col的逆处理
这里先挖个坑, 逆函数col2im先用着，稍后再学习 <\font>
def backward(self, dout):
FN, C, FH, FW = self.W.shape
dout = dout.transpose(0,2,3,1).reshape(-1, FN)
self.db = np.sum(dout, axis=0)
self.dW = np.dot(self.col.T, dout)
self.dW = self.dW.transpose(1, 0).reshape(FN, C, FH, FW)
dcol = np.dot(dout, self.col_W.T)
dx = col2im(dcol, self.x.shape, FH, FW, self.stride, self.pad)
return dx
7.4.4 池化层的实现

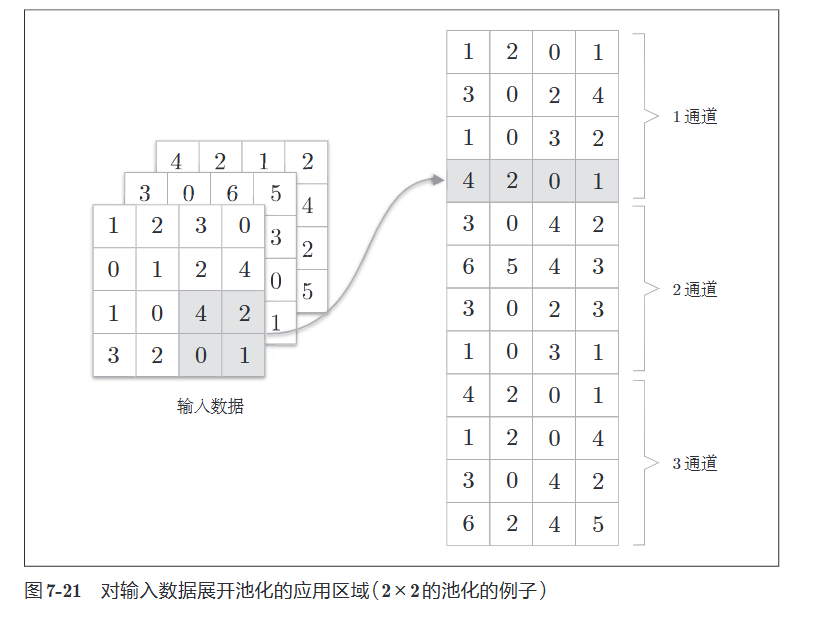

池化层的实现和卷积层相同，都使用im2col展开输入数据。不过，池化的情况下，在通道方向上是独立的，这一点和卷积层不同。具体地讲，池化的应用区域按通道单独展开。

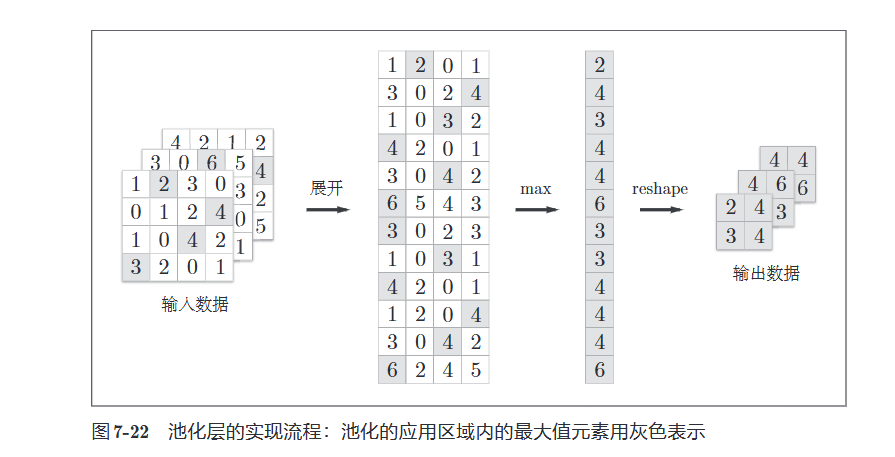

像这样展开之后，只需对展开的矩阵求各行的最大值，并转换为合适的形状即可
池化层的实现按下面3个阶段进行
- 展开输入数据
- 求各行的最大值
- 转换为合适的输出大小
class Pooling:
def __init__(self, pool_h, pool_w, stride = 1, pad = 0):
self.pool_h = pool_h
self.pool_w = pool_w
self.stride = stride
self.pad = pad
self.x = None
self.arg_max = None
def forward(self, x):
N, C, H, W = x.shape
out_h = int(1 + (H - self.pool_h) / self.stride)
out_w = int(1 + (W - self.pool_w) / self.stride)
col = im2col(x, self.pool_h, self.pool_w, self.stride, self.pad)
col = col.reshape(-1, self.pool_h * self.pool_w)
arg_max = np.argmax(col, axis = 1)
out = np.max(col, axis = 1)
out = out.reshape(N, out_h, out_w, C).transpose(0, 3, 1, 2)
self.x = x
self.arg_max = arg_max
return out
def backward(self, dout):
dout = dout.transpose(0, 2, 3, 1)
pool_size = self.pool_h * self.pool_w
dmax = np.zeros((dout.size, pool_size))
dmax[np.arange(self.arg_max.size), self.arg_max.flatten()] = dout.flatten()
dmax = dmax.reshape(dout.shape + (pool_size,))
dcol = dmax.reshape(dmax.shape[0] * dmax.shape[1] * dmax.shape[2], -1)
dx = col2im(dcol, self.x.shape, self.pool_h, self.pool_w, self.stride, self.pad)
return dx

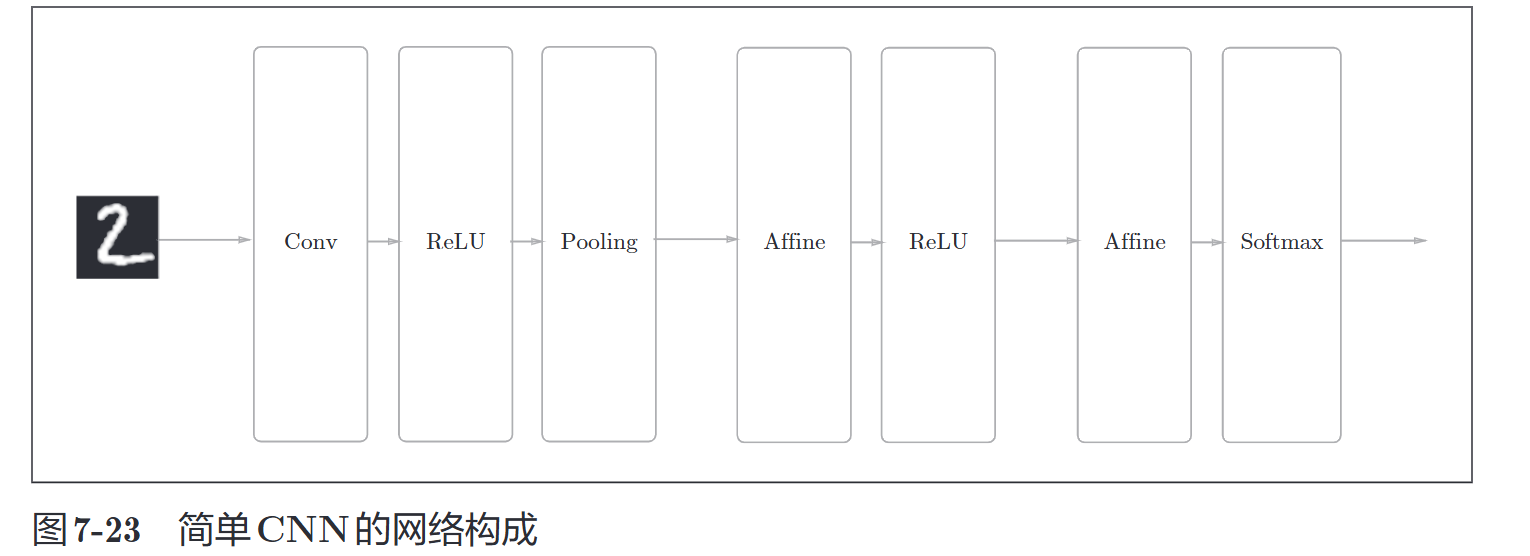

7.5 CNN的实现
首先来看一下初始化，去下面这些参数
- input_dim ： 输入数据的维度：（通道， 高， 长）
- conv_param : 卷积层的超参数（字典）：
- filter_num : 滤波器的数量
- filter_size : 滤波器的大小
- stride : 步幅
- pad : 填充 - hidden_size : 隐藏层（全连接）神经元数量
- output_size : 输出层（全连接）神经元数量
- weight_int_std : 初始化时权重的标准差
