【节点】[SampleGradient节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

SampleGradient节点是Unity URP Shader Graph中用于处理颜色渐变的重要工具。该节点允许开发者在着色器中创建平滑的颜色过渡效果，为游戏和应用程序添加丰富的视觉表现力。通过精确控制渐变的时间参数，可以实现动态的颜色变化效果，为材质赋予更加生动的外观。

在实时渲染中，渐变效果广泛应用于各种场景，包括天空盒、角色生命值指示器、环境光照过渡、特效动画等。SampleGradient节点的强大之处在于它能够在着色器级别处理这些渐变，避免了在CPU端进行频繁的颜色计算，从而提高了渲染效率。

节点功能概述

SampleGradient节点的核心功能是根据输入的时间值在预定义的渐变中采样对应的颜色。这个时间值通常被规范化为0到1的范围，对应渐变的起始点到结束点。节点输出一个包含RGBA四个通道的向量，可以用于直接赋值给材质的颜色属性或其他需要颜色值的参数。

该节点支持复杂的渐变配置，包括多种颜色键和Alpha键，允许创建包含多个颜色阶段的复杂渐变效果。同时，节点还支持不同的渐变类型，如线性渐变和固定渐变，为开发者提供了灵活的渐变控制能力。

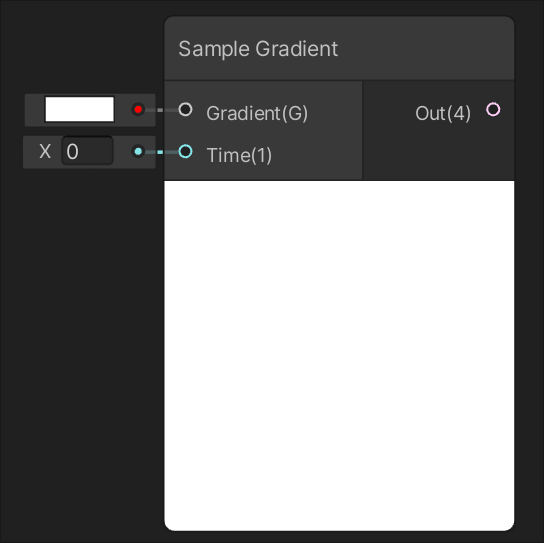

端口详解

输入端口

• Gradient端口
  • 这是SampleGradient节点最核心的输入端口，用于定义要采样的渐变资源。
  • 在Shader Graph中，点击该端口旁的齿轮图标可以打开渐变编辑器，创建和编辑自定义渐变。
  • 渐变编辑器允许添加多个颜色键和Alpha键，每个键都可以独立调整位置和颜色值。
  • 通过精心设计渐变，可以实现从简单双色过渡到复杂多色序列的各种效果。
• Time端口
  • Time端口接收一个浮点数值，用于指定在渐变中的采样位置。
  • 该值通常被限制在0.0到1.0的范围内，其中0.0对应渐变的开始，1.0对应渐变的结束。
  • 在实际应用中，Time值可以来自各种来源，如时间变量、顶点位置、纹理坐标、或其他计算结果的归一化值。
  • 通过动态改变Time值，可以实现动画渐变效果，如流动的岩浆、闪烁的霓虹灯等。

输出端口

• Out端口
  • Out端口输出一个Vector 4类型的值，包含从渐变中采样得到的颜色信息。
  • 向量的前三个分量（x, y, z）对应RGB颜色值，第四个分量（w）对应Alpha透明度值。
  • 输出颜色已经考虑了颜色空间转换，在Linear颜色空间下会自动进行sRGB到Linear的转换。
  • 这个输出可以直接连接到Base Color、Emission Color等材质属性，也可以作为其他着色器计算的输入。

渐变配置详解

在Shader Graph中配置渐变是一个直观的过程，但理解渐变的内部结构对于充分发挥SampleGradient节点的潜力至关重要。

颜色键配置

• 颜色键定义了渐变中的主要颜色转折点。
• 每个颜色键包含一个颜色值和一个位置值（0到1之间）。
• 在相邻颜色键之间，节点会自动进行线性插值，创建平滑的颜色过渡。
• 通过添加多个颜色键，可以创建包含多个颜色阶段的复杂渐变。

Alpha键配置

• Alpha键独立于颜色键，专门控制渐变的透明度变化。
• 每个Alpha键包含一个Alpha值（0到1）和一个位置值。
• 这种分离的设计允许颜色和透明度独立变化，创建更复杂的视觉效果。
• 例如，可以创建一个从红色到蓝色的颜色渐变，同时实现从完全不透明到半透明的Alpha渐变。

渐变模式

• 线性模式：在颜色键之间进行平滑的线性插值，创建自然的颜色过渡效果。
• 固定模式：在每个颜色键位置保持固定颜色，直到下一个颜色键才突然改变，创建分段式的颜色区域。

应用场景与实例

SampleGradient节点在游戏开发中有广泛的应用，以下是一些典型的使用场景和实现方法。

动态天空盒效果

通过将时间因素（如游戏内时间）连接到Time端口，可以实现动态变化的天空盒效果。

• 创建一个从深蓝色（夜晚）到橙红色（日出）再到亮蓝色（白天）的渐变。
• 将游戏时间归一化后连接到Time输入。
• 将输出颜色连接到天空盒材色的颜色属性。
• 通过调整渐变配置，可以模拟不同天气条件下的天空颜色变化。

角色生命值指示器

使用SampleGradient节点可以创建直观的角色生命值指示器，颜色随生命值变化。

• 配置一个从绿色（高生命值）到黄色（中等生命值）再到红色（低生命值）的渐变。
• 将角色的生命值百分比（0到1）连接到Time输入。
• 将输出颜色连接到UI图像的颜色属性或自定义着色器的发射颜色。
• 这种视觉反馈帮助玩家快速了解角色状态，增强游戏体验。

环境光照过渡

在场景过渡区域，使用SampleGradient节点可以实现平滑的环境光照变化。

• 创建反映不同区域特色的颜色渐变，如从森林的绿色到沙漠的黄色。
• 将玩家位置或进度因素映射到Time输入。
• 将输出颜色应用到全局光照或雾效颜色。
• 这种方法可以增强场景之间的连贯性，提高游戏的沉浸感。

特效动画

在粒子系统和特效材质中，SampleGradient节点可以创建丰富的颜色动画效果。

• 设计一个包含多个颜色的复杂渐变，模拟火焰、魔法或能量效果。
• 将粒子生命周期或自定义动画曲线连接到Time输入。
• 将输出颜色连接到粒子颜色或材质发射属性。
• 通过调整渐变和Time输入，可以创建各种视觉上吸引人的特效。

高级技巧与优化

要充分发挥SampleGradient节点的潜力，需要掌握一些高级技巧和优化方法。

时间输入的高级控制

Time输入不一定必须是简单的线性值，通过适当的处理可以创建更复杂的效果。

• 使用正弦波、三角波或其他数学函数处理Time值，创建循环或振荡的颜色变化。
• 将纹理坐标、顶点位置或深度值转换为Time输入，实现基于空间位置的渐变效果。
• 组合多个Time输入，使用混合节点创建更复杂的行为。

性能优化考虑

虽然SampleGradient节点在大多数情况下性能良好，但在高性能要求的场景中仍需注意优化。

• 避免在片段着色器中过度复杂的渐变计算，特别是低端设备上。
• 考虑使用预计算的渐变纹理替代复杂的多键渐变，减少实时计算开销。
• 对于静态或缓慢变化的渐变，可以在顶点着色器中计算颜色，然后进行插值。

与其他节点的组合使用

SampleGradient节点与其他Shader Graph节点组合可以创建更复杂的效果。

• 将SampleGradient输出与其他颜色值混合，创建更丰富的色彩变化。
• 使用数学节点处理输出颜色的各个通道，实现特殊色调效果。
• 将Alpha输出用于透明度裁剪或混合操作，创建溶解、渐隐等效果。

生成代码解析

理解SampleGradient节点生成的代码有助于深入掌握其工作原理，并在需要时进行自定义修改。

颜色计算逻辑

生成的颜色计算代码通过循环遍历渐变中的颜色键，找到当前Time值所在的位置区间，然后在相邻颜色键之间进行插值。代码使用lerp函数和step函数的组合来处理不同的渐变类型，确保线性模式和固定模式的正确行为。

Alpha计算逻辑

Alpha值的计算与颜色计算类似，但是独立进行。这种分离的设计允许更灵活地控制颜色和透明度的关系，满足复杂视觉效果的需求。

颜色空间处理

代码中包含了颜色空间转换的逻辑，当不在Gamma颜色空间时，会自动将颜色从sRGB转换到Linear空间。这确保了在不同颜色空间设置下的一致性显示效果。

常见问题与解决方案

在使用SampleGradient节点时，可能会遇到一些常见问题，以下是这些问题及其解决方案。

• 渐变显示不正确
  • 检查颜色空间设置，确保渐变配置与项目颜色空间匹配。
  • 验证Time输入是否在0到1的范围内，超出范围的值可能导致意外结果。
  • 检查渐变键的位置顺序，确保它们按正确顺序排列。
• 性能问题
  • 减少渐变中的键数量，复杂的多键渐变需要更多的计算资源。
  • 考虑在顶点着色器而非片段着色器中进行渐变计算，减少每像素计算量。
  • 对于静态对象，使用烘焙的渐变纹理可能更高效。
• 渐变过渡不自然
  • 调整颜色键的位置，确保过渡区间有足够的空间进行平滑插值。
  • 检查渐变模式设置，线性模式通常能提供最自然的过渡效果。
  • 考虑在关键位置添加中间颜色键，改善特定区间的过渡质量。

---
