在Unity URP Shader Graph中，BitangentVector节点是一个功能强大但常被忽视的节点，它为着色器编程提供了访问网格几何数据的重要能力。理解并正确使用这个节点对于创建高质量的材质效果至关重要，特别是在处理法线贴图、各向异性光照和高级表面渲染时。

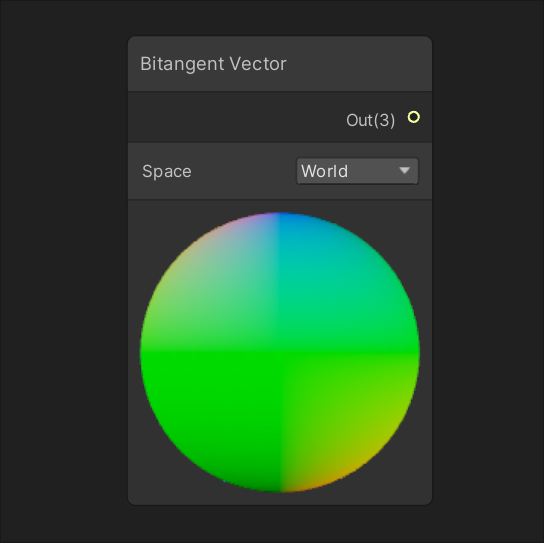

BitangentVector节点概述

BitangentVector节点允许着色器访问网格的副切线矢量数据，这是计算机图形学中描述表面方向的关键几何信息之一。在三维建模和渲染中，每个顶点通常包含位置、法线、切线和副切线四个基本矢量，它们共同构成了描述表面局部方向的坐标系。

副切线矢量（有时称为双切线或次法线）与法线矢量和切线矢量相互垂直，形成了所谓的切线空间基向量。这个局部坐标系对于许多渲染技术至关重要，特别是那些涉及表面细节和光照计算的效果。

节点的基本功能

BitangentVector节点根据着色器当前执行的阶段（顶点着色器或片元着色器）提供相应的副切线矢量数据。在顶点着色器阶段，它提供顶点的副切线矢量；在片元着色器阶段，它提供经过插值的片元副切线矢量。

节点的核心价值在于它能够将副切线矢量转换到不同的坐标空间中，这使得开发者可以灵活地在各种空间中进行计算，满足不同的渲染需求。

在渲染管线中的作用

在现代渲染管线中，副切线矢量的作用不可小觑：

• 法线贴图转换：将切线空间中的法线贴图转换到世界空间或其他空间
• 各向异性光照：模拟具有方向性反射特性的材料，如拉丝金属、头发等
• 切线空间计算：构建完整的切线空间坐标系用于各种表面相关计算
• 高级材质效果：创建复杂的表面响应，如各向异性高光、 brushed金属效果等

端口详解

BitangentVector节点的输出端口是其数据流的核心接口，理解这个端口的特性和用法是有效使用该节点的前提。

输出端口特性

输出端口标记为"Out"，提供三维矢量数据，代表了网格顶点或片元的副切线矢量。这个矢量的具体含义和数值取决于节点的配置和使用上下文。

• 数据类型：Vector 3
• 方向：输出
• 绑定：无（表示这是一个独立的数据源，不依赖于其他节点的输入）

输出数据的几何意义

副切线矢量在几何上具有明确的定义和计算方式。在标准的顶点数据中，副切线矢量通常通过法线和切线的叉积计算得出：

bitangent = cross(normal, tangent) * tangent.w

这里的tangent.w是一个符号因子，通常为±1，用于处理镜像UV等情况。理解这个计算关系有助于在需要时手动重建副切线矢量，或在没有副切线数据的模型上模拟相关效果。

数据流与精度考量

当BitangentVector节点在顶点着色器阶段使用时，它直接输出顶点的副切线矢量；在片元着色器阶段使用时，输出的是经过顶点着色器输出插值后的副切线矢量。这种插值过程可能会导致矢量的长度发生变化，不再是单位矢量，因此在许多应用中需要重新归一化。

在实际使用中，特别是在片元着色器中，经常可以看到这样的代码模式：

HLSL

float3 bitangent = normalize(BitangentVector);

这种归一化操作确保了矢量的方向性正确，同时避免了因插值引起的长度变化问题。

空间转换控件

Space下拉选单是BitangentVector节点最强大的功能之一，它允许开发者选择副切线矢量输出的坐标空间，极大地扩展了节点的应用范围。

Object空间

Object空间（也称为模型空间）是相对于模型自身原点的坐标系。在这个空间中，副切线矢量是模型网格数据的原始表示，不受模型变换（位置、旋转、缩放）的影响。

Object空间的特点：

• 与模型本地坐标系对齐
• 不受模型变换矩阵影响
• 在模型变形动画中保持稳定
• 适用于模型空间效果和某些类型的顶点动画

使用Object空间的典型场景：

• 模型空间法线贴图处理
• 与模型形状直接相关的顶点着色效果
• 需要忽略模型变换的特定计算

View空间

View空间（也称为相机空间或眼空间）是以摄像机为原点的坐标系。在这个空间中，所有几何体都相对于摄像机进行定位，Z轴通常指向摄像机的观察方向。

View空间的特点：

• 以摄像机为参考系
• 简化了与视角相关的计算
• 在屏幕空间效果中常用作中间步骤
• 适用于与视角方向相关的效果

使用View空间的典型场景：

• 视角相关的各向异性高光
• 屏幕空间反射和折射效果
• 需要基于视图方向的计算

World空间

World空间是场景的全局坐标系，所有对象都在这个统一的坐标系中定位。World空间中的副切线矢量已经考虑了模型的变换（位置、旋转、缩放），反映了模型在场景中的实际方向。

World空间的特点：

• 全局统一的坐标系
• 考虑了模型的完整变换
• 适用于场景级别的光照和交互
• 在多个对象间保持一致的空间参考

使用World空间的典型场景：

• 世界空间法线计算
• 与场景中其他对象交互的效果
• 全局光照计算
• 环境遮挡和反射

Tangent空间

Tangent空间是表面本身的局部坐标系，由法线、切线和副切线三个相互垂直的矢量构成。在这个空间中，法线方向总是(0,0,1)，切线和副切线分别对应表面的U和V方向。

Tangent空间的特点：

• 相对于表面方向的局部坐标系
• 法线方向始终向上
• 切线和副切线对应纹理UV方向
• 独立于模型的整体方向和位置

使用Tangent空间的典型场景：

• 法线贴图的标准空间
• 切线空间相关的表面计算
• 需要相对于表面方向的效果

实际应用示例

BitangentVector节点在Shader Graph中的实际应用非常广泛，下面通过几个具体示例展示其强大功能。

法线贴图处理

法线贴图是现代实时渲染中增强表面细节的关键技术，而BitangentVector节点在法线贴图处理中扮演着核心角色。

世界空间法线贴图转换

在URP Shader Graph中实现正确的法线贴图效果通常需要以下步骤：

• 采样法线贴图纹理，获取切线空间法线
• 使用BitangentVector节点获取世界空间副切线
• 结合世界空间法线和切线构建TBN矩阵
• 将切线空间法线转换到世界空间

具体节点设置：

• 使用Texture 2D节点采样法线贴图
• 使用BitangentVector节点，Space设置为World
• 使用NormalVector节点，Space设置为World
• 使用TangentVector节点，Space设置为World
• 构建3x3矩阵并将切线空间法线转换到世界空间

这种转换确保了法线贴图能够正确响应场景光照，同时保持表面的视觉细节。

各向异性光照模拟

各向异性表面（如拉丝金属、CD表面、头发等）在不同方向上表现出不同的反射特性，这种效果的实现严重依赖于副切线矢量。

拉丝金属效果实现

创建拉丝金属材质需要沿着副切线方向拉伸高光：

• 使用BitangentVector获取世界空间副切线方向
• 基于副切线方向计算各向异性高光
• 使用噪声或纹理控制高光的强度和变化
• 结合视角方向增强各向异性效果

关键节点配置：

• BitangentVector节点Space设置为World
• 使用Normalize节点确保矢量方向准确
• 结合Dot产品计算副切线方向上的光照贡献
• 使用Anisotropy参数控制效果强度

高级材质效果

BitangentVector节点可以用于创建各种复杂的材质表现，提升视觉质量和真实感。

毛发和纤维渲染

模拟毛发和纤维材料需要沿着生长方向控制光照响应：

• 使用副切线方向作为毛发方向参考
• 基于副切线计算各向异性高光和散射
• 结合法线和切线完成完整的毛发光照模型
• 使用多层着色模拟毛发体积感

织物材质增强

织物表面通常具有方向性结构，可以利用副切线矢量增强其视觉表现：

• 识别织物纹理的方向性
• 沿副切线方向应用特殊的镜面反射
• 模拟织物纤维的光线散射特性
• 创建velvet等特殊织物效果

性能优化与最佳实践

正确使用BitangentVector节点不仅关乎效果质量，也影响着色器性能。以下是一些重要的优化建议和最佳实践。

空间选择策略

不同的坐标空间选择对性能有直接影响：

• Object空间：计算成本最低，但适用性有限
• World空间：最常用，平衡了功能性和性能
• View空间：适用于视角相关效果，性能中等
• Tangent空间：构建完整切线空间时必要，但计算成本较高

选择原则：

• 优先使用能满足需求的最简单空间
• 避免不必要的空间转换
• 在片元着色器中谨慎使用复杂空间计算

精度与质量平衡

在副切线矢量使用中需要在精度和性能之间找到平衡：

• 在顶点着色器中计算，在片元着色器中插值：性能较好，但可能损失精度
• 在片元着色器中直接计算：精度最高，但性能成本较高
• 根据效果需求选择合适的计算阶段

常见问题排查

使用BitangentVector节点时可能遇到的典型问题及解决方案：

副切线方向不正确

• 检查模型导入设置，确保生成切线数据
• 验证UV布局，确保没有镜像或翻转
• 检查Space设置是否符合预期用途

法线贴图效果异常

• 确认TBN矩阵构建正确
• 检查矢量归一化操作
• 验证空间转换的一致性

性能问题

• 减少不必要的空间转换
• 在顶点着色器中进行复杂计算
• 使用精度适当的变量类型

与其他节点的协同工作

BitangentVector节点很少单独使用，了解它与其他节点的协同工作方式对于创建复杂效果至关重要。

与法线和切线节点的配合

BitangentVector通常与Normal Vector和Tangent Vector节点一起使用，构建完整的切线空间：

• Normal Vector提供表面法线方向
• Tangent Vector提供表面切线方向
• Bitangent Vector提供表面副切线方向
• 三者共同构成TBN矩阵，用于空间转换

在自定义光照模型中的应用

在编写自定义光照函数时，BitangentVector提供了重要的几何信息：

• 各向异性光照计算
• 基于方向的阴影处理
• 表面细节增强
• 特殊材质的光照响应

与数学节点的结合

通过结合各种数学节点，可以扩展BitangentVector的应用范围：

• 使用Dot Product计算方向相关性
• 使用Cross Product验证或重建坐标系
• 使用Transform节点进行空间转换
• 使用Normalize节点确保矢量精度

高级技巧与创意应用

除了传统应用，BitangentVector节点还可以用于一些创新和高级的渲染技术。

动态效果创建

利用副切线方向创建各种动态表面效果：

• 沿副切线方向流动的液体效果
• 方向性表面变形和位移
• 基于方向的纹理动画

非真实渲染风格

在风格化渲染中利用副切线矢量：

• 方向性笔触效果
• 各向异性轮廓线
• 特定方向的色彩偏移

程序化材质生成

结合程序化噪声和纹理，利用副切线方向创建复杂的表面材质：

• 方向性噪声图案
• 程序化各向异性高光
• 基于方向的材质混合

---
