【节点】[Color节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

Color节点是Shader Graph中最基础且使用频率最高的节点之一，它用于定义和输出颜色值。在视觉着色器开发过程中，Color节点扮演着色彩定义的核心角色，无论是设置物体表面颜色、调整光照反射率，还是创建复杂的材质效果，都离不开对颜色的精确控制。

节点基本属性

Color节点提供了一个直观的颜色选择界面，让开发者能够轻松定义所需的颜色值。该节点输出一个四维向量（Vector 4），分别对应颜色的红（R）、绿（G）、蓝（B）和透明度（A）通道。

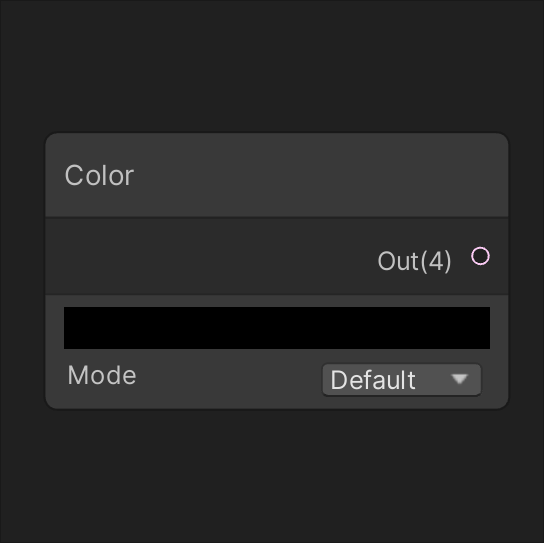

在Shader Graph工作区中，Color节点通常显示为一个带有颜色预览的小方块，右侧有一个输出端口。双击节点或点击颜色预览区域可以打开颜色选择器，进行精确的颜色调整。

颜色模式详解

Color节点支持两种不同的颜色模式，这两种模式对应着不同的颜色处理流程和视觉效果：

• Default模式：在此模式下，颜色值被视为sRGB空间中的值。当在Gamma颜色空间中进行渲染时，这些值会被直接使用；而当在Linear颜色空间中进行渲染时，它们会被自动转换为线性值。这种自动转换确保了颜色在不同渲染环境下的一致性，是大多数标准材质颜色的理想选择。
• HDR模式：高动态范围模式允许颜色值超过传统的0-1范围，特别适用于发光表面、自发光材质和后期处理效果。HDR颜色能够表示比白色更亮的颜色值，为Bloom、泛光等特效提供了必要的亮度信息。当使用HDR模式时，颜色选择器会显示额外的亮度控制滑块，允许定义超过1的亮度值。

控件参数详解

颜色选择器功能

Color节点的核心控件是一个功能完整的颜色选择器，提供了多种颜色定义方式：

• 可视化选取：通过色相环和亮度/饱和度方块进行直观的颜色选择
• 数值输入：支持RGB（0-255或0-1）、HSV和十六进制颜色代码输入
• 颜色预设：可以保存和调用常用颜色，提高工作效率
• 透明度控制：通过Alpha滑块或数值输入控制颜色的不透明度

模式选择策略

选择合适的颜色模式对于实现预期的视觉效果至关重要：

• 对于漫反射颜色、基础色调和大多数表面属性，应使用Default模式
• 对于自发光材质、灯光效果、粒子系统和需要Bloom效果的表面，应使用HDR模式
• 在URP中，HDR颜色通常与后期处理的Bloom效果配合使用，创建出明亮的发光效果

端口特性分析

Color节点的输出端口设计简洁但功能强大：

• 输出类型：Vector 4（四维向量）
• 数据范围：在Default模式下，各通道通常为0-1；在HDR模式下，RGB通道可以超过1
• 通道对应：输出向量的四个分量分别对应R、G、B、A通道

输出数据应用

Color节点的输出可以连接到Shader Graph中的几乎所有输入端口，包括：

• 表面基础颜色
• 发射颜色
• 透明度值
• 其他需要颜色输入的节点参数

生成的代码解析

Color节点生成的代码反映了Unity的颜色管理策略，特别是颜色空间的自动处理：

HLSL

float4 _Color = IsGammaSpace() ? float4(1, 2, 3, 4) : float4(SRGBToLinear(float3(1, 2, 3)), 4);

这段代码展示了Unity如何根据当前的颜色空间自动处理颜色值：

• 在Gamma颜色空间中，颜色值被直接使用
• 在Linear颜色空间中，RGB值会通过SRGBToLinear函数进行转换，确保颜色计算的物理准确性
• 这种自动转换保证了着色器在不同项目设置下的一致性

代码生成机制

理解生成的代码有助于调试复杂的着色器问题：

• 条件编译确保颜色空间正确的处理
• SRGBToLinear函数应用了标准的sRGB到线性空间的转换公式
• Alpha通道通常不受颜色空间转换影响，保持原值

实际应用场景

基础材质着色

Color节点最基本的应用是定义物体的表面颜色：

• 连接到主节点的Base Color输入，定义材质的基础色调
• 与其他纹理节点结合使用，实现色彩叠加和混合效果
• 通过透明度通道控制材质的透明程度

HDR效果实现

使用HDR模式的Color节点可以创建各种高动态范围视觉效果：

• 自发光表面：将HDR颜色连接到Emission输入，创建发光材质
• Bloom效果源：明亮的HDR颜色会自动触发URP的Bloom后期处理
• 场景灯光模拟：使用HDR颜色模拟强光源和反射表面

色彩混合与调制

Color节点经常与其他节点结合使用，实现复杂的色彩效果：

• 与Sample Texture 2D节点相乘，实现纹理着色
• 与Lerp节点配合，实现颜色间的平滑过渡
• 通过Time节点动态改变颜色值，创建动画效果

高级使用技巧

色彩空间意识

在使用Color节点时，理解色彩空间的影响至关重要：

• 在Linear颜色空间项目中，颜色计算更加物理准确
• Gamma颜色空间中的颜色值需要转换才能正确参与光照计算
• Color节点的自动转换机制简化了这一过程，但了解原理有助于调试

性能优化考虑

合理使用Color节点有助于优化着色器性能：

• 避免在片段着色器中使用复杂的颜色计算，尽量在顶点着色器或常量中定义
• 对于静态颜色，考虑使用Material Property而不是复杂的节点网络
• HDR颜色会增加片元着色器的计算负担，应适度使用

与其他节点配合

Color节点可以与多种其他Shader Graph节点结合，创建复杂效果：

• 与Math节点结合，实现程序化颜色生成
• 与Gradient节点配合，创建平滑的颜色渐变
• 与Noise节点结合，生成自然的外观变化

常见问题与解决方案

颜色显示不一致

在不同设备或渲染环境下颜色显示不一致是常见问题：

• 确保正确理解和使用颜色模式
• 检查项目的颜色空间设置
• 验证显示设备的色彩校准情况

HDR效果不明显

当HDR颜色没有产生预期的发光效果时：

• 检查URP渲染器设置中的Bloom后期处理是否启用
• 验证HDR颜色的亮度值是否足够高（通常需要超过1）
• 确认材质表面的Emission强度设置

性能问题排查

如果着色器出现性能问题：

• 检查是否不必要地使用了HDR颜色
• 验证颜色计算是否可以在更早的着色阶段完成
• 考虑使用更简单的颜色表示方法

最佳实践建议

根据项目需求和工作流程，以下Color节点的使用建议值得参考：

• 在项目早期确定颜色管理策略，并保持一致性
• 使用有意义的命名规范区分Default和HDR颜色节点
• 建立颜色预设库，保持项目视觉风格的一致性
• 定期在不同设备和光照环境下测试颜色表现
• 文档化复杂的颜色配置，便于团队协作和后期维护

---
