【节点】[Channel-Split节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

拆分节点（Split Node）是Unity ShaderGraph中用于将向量分解为独立浮点数值的基础工具。它通过提取输入向量的各个通道（R/G/B/A），将多维向量数据拆分为单精度浮点数输出，广泛应用于材质编辑、数据处理及算法逻辑中。该节点能够自动处理不同维度的输入向量，支持Vector2、Vector3和Vector4类型，并根据输入维度智能调整输出内容。

Split节点的核心优势体现在三个方面：维度分解功能支持将Vector2/3/4向量拆分为独立的浮点数值；灵活适配特性使其能够自动处理低维输入，例如Vector2仅输出R和G通道，B与A通道自动补零；逻辑清晰的设计提供了直观的通道分离功能，极大简化了向量数据操作流程。在ShaderGraph的可视化编程环境中，Split节点作为数据流转的关键环节，承担着将复合数据转换为单一数值的重要任务。

在图形渲染管线中，Split节点扮演数据预处理器的角色。当需要单独操作向量的某个分量时，它提供了最直接的解决方案。例如，在调整材质颜色属性时，若需仅修改红色通道强度而不影响其他通道，Split节点便展现出其独特价值。

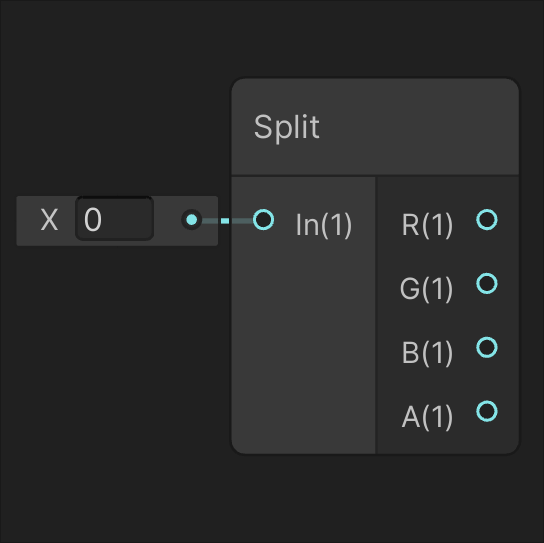

端口与参数详解

输入端口配置

Split节点的输入端口设计简洁而强大，仅包含一个名为“In”的动态矢量输入。该端口类型为Dynamic Vector，可接受Vector2、Vector3或Vector4类型的输入数据，无需用户手动指定向量维度，从而具备较高的灵活性，适应多样化的数据流场景。

输入端口的核心特性包括：类型自适应性，能自动识别和处理不同维度的输入向量；数据流兼容性，可无缝连接其他节点输出的向量数据；实时处理能力，对输入向量进行即时分解操作。在实际应用中，用户可将任何生成向量数据的节点（如纹理采样节点、数学运算节点、时间节点等）直接接入Split节点的输入端口。

输入端口的技术规格如下：支持的最小维度为Vector2，最大为Vector4；所有输入均按浮点数精度处理；端口连接无特殊限制，可接入任何输出向量类型的节点。

输出端口架构

Split节点提供四个独立的浮点数输出端口，分别对应向量的不同通道：

• R（红色通道）：输出输入向量的第一个分量，对应Vector2的x、Vector3的x、Vector4的x
• G（绿色通道）：输出输入向量的第二个分量，对应Vector2的y、Vector3的y、Vector4的y
• B（蓝色通道）：输出输入向量的第三个分量，Vector2输入时为0，Vector3为z，Vector4为z
• A（Alpha通道）：输出输入向量的第四个分量，Vector2与Vector3输入时为0，Vector4为w

该输出设计使用户能够单独访问和操作向量的每一个分量，为复杂着色器效果提供了基础支持。每个输出端口独立运作，用户可根据需要选用其中部分或全部端口，未使用的端口保持断开状态，不影响其他端口功能。

输出端口的数值范围取决于输入向量的取值范围。通常情况下，颜色通道的取值范围为[0,1]，坐标数据可能超出该范围。理解各端口的预期数值范围对正确使用Split节点至关重要。

技术原理解析

核心算法逻辑

Split节点的内部算法基于向量分量的索引访问机制。当接收到输入向量时，节点会根据向量的实际维度，按照预定义的通道映射关系提取各分量值。对不同维度的输入向量，节点处理逻辑一致，但会根据维度自动调整输出内容。

对于Vector2输入，节点执行以下操作：提取索引0位置的R通道值，提取索引1位置的G通道值，B与A通道值固定为0。Vector3输入的处理包括：提取索引0的R通道值，索引1的G通道值，索引2的B通道值，A通道值固定为0。Vector4输入则完整提取所有四个通道：索引0的R、索引1的G、索引2的B和索引3的A。

算法实现的关键在于动态类型识别。节点在运行时首先检测输入向量的维度，然后根据检测结果选择相应的处理路径。该设计避免了硬编码的局限性，使节点能灵活应对各类输入情况。

生成代码解析

Split节点在Shader编译阶段生成相应的HLSL代码。根据输入类型不同，生成的代码表现为多个独立的浮点数变量声明与赋值操作。代码生成过程遵循严格的类型匹配规则，确保输出值与输入向量的维度完全对应。

生成的HLSL代码具有高度优化特性，编译器会根据实际使用情况对未使用的输出通道进行剪枝优化，避免不必要的计算开销。该机制使Split节点在性能方面表现优异，即使在高频率的片段着色器中使用也不会造成明显负担。

在代码实现层面，Split节点的生成代码会根据输入类型自动调整。对于Vector3输入，生成的代码包含三个有效赋值和一个零值赋值。这种智能化的代码生成策略确保了着色器的高效执行。

应用场景与实战案例

材质参数分离应用

在材质参数分离场景中，Split节点发挥重要作用，特别是在处理法线贴图时，设计师常需独立控制各通道以实现特殊视觉效果。

• 法线贴图通道独立控制：通过Split节点分离法线贴图的RGB通道，设计师可单独调整各通道强度，实现非物理准确但视觉上令人满意的效果
• 多参数材质调节：当使用一张纹理包含多个材质参数（如粗糙度、金属度、环境光遮蔽等）时，使用Split节点可分离这些参数并进行独立控制
• 动态材质效果：结合时间节点或动画曲线，对分离后的通道值进行动态修改，创造随时间变化的材质效果

具体应用实例之一是创建动态腐蚀效果。通过Split节点分离噪声纹理的各通道，分别控制不同通道的腐蚀速度与强度，可产生更自然、复杂的腐蚀动画。

坐标系统处理技术

坐标系统处理是Split节点的另一重要应用领域。在处理UV坐标时，常需单独操作U和V分量以实现各类纹理效果。

• UV坐标分量提取：通过Split节点分离UV坐标的x和y分量，可独立控制水平和垂直方向的纹理滚动速度
• 局部坐标变换：处理物体局部坐标系时，使用Split节点分离xyz分量，实现基于单个坐标轴的特效
• 极坐标转换：实现极坐标效果时，需分别处理距离和角度分量，Split节点为此提供了基础支持

在实际项目中，Split节点常用于创建高级UV动画效果。例如，通过单独控制U坐标实现水平流动的水面效果，同时保持V坐标不变以获得正确的纹理拉伸。

数据可视化实现

Split节点在数据可视化方面具有独特价值。通过将多维数据分离为单维分量，可实现各类直观的数据监控效果。

• 通道值实时监控：在开发过程中，使用Split节点分离颜色或向量的各通道，连接至自发光输出，实时观察各通道数值变化
• 调试信息显示：通过分离重要的中间计算结果，在屏幕特定区域显示数值信息，辅助着色器调试
• 性能分析辅助：将复杂计算过程分解为多个步骤，使用Split节点监控每步输出值，进行性能瓶颈分析

在复杂着色器开发中，Split节点可作为调试工具使用。通过将关键中间变量分离显示，开发者可快速定位问题所在。

使用技巧与注意事项

维度匹配策略

使用Split节点时，正确的维度匹配策略至关重要。用户需根据输入向量的实际维度理解输出值的含义，避免逻辑错误。

• Vector2输入处理：仅R和G通道包含有效数据，B和A通道输出为0，适用于处理二维坐标或简单参数对
• Vector3输入处理：R、G、B三通道包含有效数据，A通道输出为0，适用于处理三维坐标或颜色值（无透明度）
• Vector4输入处理：所有四通道均含有效数据，适用于处理完整颜色信息或四维数据

维度匹配不仅影响数据正确性，还关系到着色器性能表现。错误地使用高维输入处理低维数据可能导致不必要的计算开销。

与其他节点配合技巧

Split节点通常需与其他节点配合使用，以发挥最大效用。

• 与组合节点（Combine Node）配合：Split与Combine节点构成ShaderGraph中的数据拆分组装流水线，可灵活重组向量数据
• 与数学节点配合：将分离后的通道值连接至不同数学节点，实现基于通道的差异化处理
• 与条件节点配合：根据分离后的单个通道值进行条件判断，创建基于阈值的效果切换
• 与时间节点配合：对特定通道值进行时间驱动的动画处理，创造动态视觉效果

典型配合使用场景之一是颜色校正系统。通过Split节点分离颜色值，对各通道应用不同的伽马校正曲线，再使用Combine节点重新组合，实现精细颜色控制。

性能优化建议

尽管Split节点本身性能开销较小，但在复杂着色器中仍需注意优化使用。

• 避免不必要的拆分：仅拆分实际需使用的通道，减少冗余操作
• 合理使用通道剪枝：Shader编译器自动剪枝未使用的输出通道，但显式断开不需要的连接可使节点图更清晰
• 批量处理策略：当需对多个向量进行相同通道拆分时，考虑使用Swizzle节点或其他替代方案

性能优化的关键在于理解GPU的并行计算特性。Split节点的操作在GPU上通常以向量化方式执行，合理设计可充分利用该特性。

高级应用与特殊技巧

多维度数据流处理

在复杂着色器设计中，Split节点可用于处理多维度数据流。通过创建基于Split节点的数据处理管道，可实现复杂的特效组合。

• 并行通道处理：将分离后的不同通道连接至各自独立的处理分支，最后合并输出，充分利用GPU并行计算能力
• 数据重映射：通过Split节点分离原始数据，经数学变换后重新组合，实现数据的非线性重映射效果
• 条件通道操作：基于特定条件选择性地修改某些通道值，保持其他通道不变，实现精确效果控制

高级应用实例之一是基于通道的材质混合系统。通过Split节点分离不同材质的参数，根据遮罩通道值进行加权混合，创造自然的材质过渡效果。

动态效果创建

Split节点在创建动态视觉效果方面具有独特优势。通过将时间因素引入通道处理，可创造丰富的动画效果。

• 通道独立动画：为分离后的不同通道设置不同动画频率与幅度，创造复杂的动态纹理效果
• 交互响应效果：根据玩家输入或游戏状态，动态调整特定通道值，实现实时交互的视觉反馈
• 环境适应效果：根据场景光照条件或其他环境因素，自动调整材质的不同属性通道，增强视觉真实感

动态效果创建的关键在于理解时间与通道值的数学关系。通过巧妙的函数设计，可实现各类复杂动画模式。

常见问题与解决方案

数据类型不匹配问题

使用Split节点时常遇到数据类型不匹配问题，主要表现为输入向量维度与预期不符。解决方案包括：利用Split节点的动态类型特性自动处理不同维度输入；在需要时使用适当的转换节点确保数据维度正确；节点连接完成后，通过预览功能验证各通道输出值是否符合预期。

具体而言，当遇到Vector2输入但需四个有效通道时，应先使用转换节点将Vector2转为Vector4，再使用Split节点分离。

性能瓶颈排查

当着色器出现性能问题时，Split节点的使用方式可能是影响因素之一。需进行连接优化，检查并移除未使用的输出端口连接，减少不必要计算；简化节点图，避免过度复杂的拆分-处理-重组链条，寻找更简洁的等效实现；当多个部分需要同一通道值时，考虑使用分支节点而非多次拆分。

性能分析工具的使用同样重要。Unity提供的Frame Debugger等工具可帮助开发者识别性能热点。

视觉效果调试技巧

调试基于Split节点的视觉效果时，可采用分层调试策略。包括：通过将单个通道直接连接至主颜色输出，单独调试各通道效果；使用Split节点分离中间计算结果，在编辑器中观察数值变化；从简单的拆分操作开始，逐步添加复杂处理逻辑，确保每一步正确无误。

调试过程中，建议使用明显的测试值验证各通道功能。例如，将R通道设为1.0，其他通道设为0，观察输出结果是否符合预期。

---
