【节点】[Adjustment-InvertColors节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

Unity URP Shader Graph中的Invert Colors节点是一个功能强大的颜色处理工具，能够基于每个通道单独反转输入颜色的数值。其设计理念是通过数学运算将颜色值在其取值范围内翻转，以创造多样的视觉效果和艺术表现。在计算机图形学中，颜色反转是一项基础且重要的图像处理技术，可为游戏开发者提供丰富的视觉表现手段。

该节点假设所有输入值均处于0到1的标准范围内，这是计算机图形学中颜色值的标准表示方式。在Unity的Shader Graph环境中，颜色通道通常以浮点数表示，其中0表示该颜色的最低强度（即完全无该颜色），1表示该颜色的最高强度（即完全饱和）。这种标准化处理使颜色计算更加统一和可预测。

颜色反转的核心原理是从基准值中减去当前颜色值，从而得到相反的颜色效果。在RGB颜色模型中，这相当于计算每个颜色通道的“补色”。例如，纯红色（1,0,0）反转后会变为青色（0,1,1），纯绿色（0,1,0）会变为品红色（1,0,1），而纯蓝色（0,0,1）则会变为黄色（1,1,0）。这种颜色转换关系基于色彩理论中的互补色概念，为游戏视觉效果设计提供了理论基础。

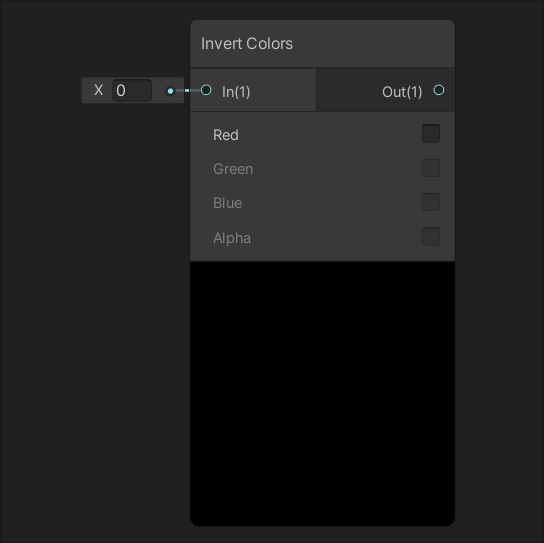

端口详解

输入端口是节点接收数据的接口，Invert Colors节点的输入端口设计体现了其灵活性和适应性：

输入端口（In）

• 方向：输入
• 类型：动态矢量
• 绑定：无
• 功能描述：该端口接收待处理的颜色或矢量数据。作为动态矢量类型，它可以接受不同维度的输入数据，包括：
  • 浮点数（单通道）
  • 二维矢量（两个通道）
  • 三维矢量（RGB颜色）
  • 四维矢量（RGBA颜色）

这种动态特性使节点能够适应各种使用场景，从简单的单值反转到复杂的多通道颜色处理均可胜任。

输出端口（Out）

• 方向：输出
• 类型：动态矢量
• 绑定：无
• 功能描述：输出经过颜色反转处理后的结果。输出数据的维度与输入数据保持一致，确保数据处理的一致性。输出值的计算基于每个启用反转的通道单独进行，未启用的通道则保持原值不变。

控件系统

Invert Colors节点的控件系统提供了精细的通道控制能力，使开发者能够根据具体需求定制反转效果：

红色通道控制（Red）

• 类型：布尔开关
• 选项：True（启用）、False（禁用）
• 功能说明：当设置为true时，对输入值的红色通道进行反转处理。反转计算采用标准的颜色反转算法：Out.r = 1 - In.r。这一简单的数学运算能够产生显著的视觉效果，红色越强的区域在反转后青色越明显。

绿色通道控制（Green）

• 类型：布尔开关
• 选项：True（启用）、False（禁用）
• 功能特点：该控件具有智能的维度感知功能。当输入矢量维度小于2时（如单通道标量），绿色通道控件会自动禁用，因为此时不存在绿色通道可供操作。这种设计避免了无效操作，提升了节点的用户友好性。

蓝色通道控制（Blue）

• 类型：布尔开关
• 选项：True（启用）、False（禁用）
• 智能检测：与绿色通道类似，蓝色通道控件也会根据输入数据的维度自动调整可用性。只有当输入矢量包含至少三个通道时，蓝色通道控件才处于可操作状态。这种维度感知机制确保了操作的合理性和系统的稳定性。

Alpha通道控制（Alpha）

• 类型：布尔开关
• 选项：True（启用）、False（禁用）
• 特殊功能：Alpha通道控制专门处理透明度信息的反转。当输入数据为四维矢量时，该控件可用。Alpha通道反转能够创造出独特的透明度效果，例如将完全不透明的区域变为完全透明，或创建特殊的遮罩效果。

数学原理与算法实现

Invert Colors节点的核心算法基于向量运算和通道分离处理。其数学表达式可分解为：

对于每个颜色通道i（i ∈ {r, g, b, a}），反转计算遵循以下规则： Out.i = Control.i ? (1 - In.i) : In.i

其中Control.i表示对应通道的布尔控制值。这种按通道独立处理的方式提供了极大的灵活性，允许开发者创建复杂的分通道反转效果。

在Shader Graph的底层实现中，该节点生成相应的HLSL代码。节点内部维护一个控制向量_InvertColors_InvertColors，该向量存储了各个通道的反转状态。实际的颜色反转操作在Unity_InvertColors_float4函数中完成，该函数接收输入颜色、反转控制向量，并输出处理后的颜色值。

实际应用场景

游戏视觉效果

• 伤害效果表现：当角色受到伤害时，通过短暂的颜色反转创造视觉冲击
• 特殊状态指示：用于表现角色的中毒、眩晕、魔法效果等异常状态
• 场景转换过渡：在场景切换时使用颜色反转作为转场效果
• 超自然现象模拟：表现幽灵、幻影、异世界等超自然视觉效果

用户界面设计

• 按钮交互反馈：在按钮按下时使用部分通道反转创造视觉反馈
• 高亮提示效果：通过选择性反转突出显示重要UI元素
• 主题切换过渡：在不同界面主题间切换时使用颜色反转平滑过渡
• 状态指示器：用颜色反转表示系统状态变化，如电量不足、网络断开等

艺术风格化处理

• 负片效果创作：完全反转所有颜色通道创建照片负片效果
• 色调分离技术：结合其他着色器节点创建复杂的色彩分离效果
• 动态色彩循环：通过动画控制反转参数创建流动的色彩效果
• 材质特性表现：用于强调特定材质的反射、折射等光学特性

性能分析与优化建议

Invert Colors节点在性能方面的表现主要取决于以下几个因素：

计算复杂度分析

• 单个通道反转操作需要一次减法运算
• 四通道完全反转共需要四次减法运算
• 条件判断基于静态控件，在编译时即可优化

优化策略

• 避免在片段着色器中频繁切换反转状态
• 合理使用通道选择性反转，减少不必要的计算
• 结合LOD系统，在远距离降低反转效果精度
• 使用实例化减少重复计算

平台兼容性考虑

• 在所有支持Shader Graph的平台上都能稳定运行
• 移动设备上性能开销可控，适合适度使用
• WebGL平台需要注意精度和性能平衡

高级使用技巧

与其他节点的组合应用Invert Colors节点可以与其他Shader Graph节点组合使用，创造出更加丰富多样的视觉效果：

• 与Blend节点结合：创建复杂的颜色混合效果
• 与Time节点联动：制作动态的颜色反转动画
• 与Gradient节点配合：实现自定义的颜色过渡效果
• 与Noise节点组合：添加有机的纹理变化

参数动画化技术通过将反转控制参数与时间、玩家输入或其他游戏变量绑定，可以创建动态的颜色反转效果：

• 周期性反转：使用正弦函数控制反转强度，创建呼吸灯效果
• 交互驱动反转：基于玩家操作实时调整反转参数
• 环境响应反转：根据游戏环境变化自动调整反转效果
• 渐进式反转：使用缓动函数实现平滑的反转过渡

多层反转效果通过串联多个Invert Colors节点，可以实现复杂的分层反转效果：

• 部分通道多次反转：创建独特的色彩循环
• 条件性反转链：基于游戏状态选择不同的反转路径
• 空间变化反转：结合UV坐标创建区域性的反转效果
• 时间延迟反转：在不同时间点启用不同通道的反转

故障排除与常见问题

视觉效果异常排查当Invert Colors节点产生不符合预期的效果时，可以按照以下步骤进行排查：

• 检查输入数据范围：确保所有颜色值在0-1范围内
• 验证控件状态：确认各个通道的反转开关设置正确
• 检查节点连接：确保数据流连接正确无误
• 测试隔离效果：单独测试反转节点排除其他节点影响

性能问题诊断如果发现使用Invert Colors节点后性能下降，可以考虑：

• 分析绘制调用次数：检查是否因反转效果导致批次合并失败
• 监控GPU负载：使用性能分析工具检测具体瓶颈
• 优化着色器变体：减少不必要的功能变体生成
• 简化节点网络：重构着色器图提高执行效率

跨平台兼容性问题在不同平台上可能会遇到不同的表现问题：

• 精度差异：移动设备上可能出现的精度问题
• 色彩空间：线性空间与伽马空间的转换问题
• 特性支持：不同图形API对特定功能的支持差异
• 内存限制：移动设备上的内存使用限制

最佳实践指南

项目组织规范为了确保着色器项目的可维护性和团队协作效率，建议遵循以下规范：

• 统一的命名约定：为反转控制参数制定明确的命名规则
• 模块化设计：将常用的反转效果封装为子图重用
• 文档化配置：为复杂的反转设置提供说明文档
• 版本控制策略：合理管理着色器资源的版本历史

性能与质量平衡在追求视觉效果的同时，需要兼顾性能考量：

• 质量级别划分：为不同设备等级设置不同的反转效果质量
• 动态细节调整：根据运行帧率自动调整反转效果复杂度
• 资源预算管理：为反转效果分配合理的性能预算
• 测试覆盖全面：在各种硬件配置上测试反转效果表现

创意应用拓展鼓励开发者发挥创意，探索Invert Colors节点的更多可能性：

• 实验性艺术效果：尝试非传统的反转参数组合
• 技术创新应用：将反转技术应用于新的渲染领域
• 跨媒体适应：调整反转效果适应不同的输出介质
• 用户可定制化：提供反转参数让玩家自定义视觉效果

---
