2020软件工程作业——团队03
国际化小分队——团队03
| 软件需求分析与系统设计课程 | https://edu.cnblogs.com/campus/zswxy/2018SE |
|---|---|
| 作业要求 | https://edu.cnblogs.com/campus/zswxy/2018SE/homework/11593 |
| 作业目标 | |
| 团队名称 |
一、非功能性需求
整个系统主要有用户（会员）、管理员和系统管理员。管理员可对订单、商品和用户信息进行管理，可以执行订单、商品和用户信息的增加、删除、修改、查找等操作，还有商品的发货和物流信息的管理，与后台数据库交互。用户注册登录后可以搜索查看商品，了解商品详情，加入购物车，以及对购物车商品的增删改查、下单付款。而系统管理员则对系统进行系统维护和相应功能的开发。
二、功能性需求
1.用例图
2.用例描述
3.顺序图
-

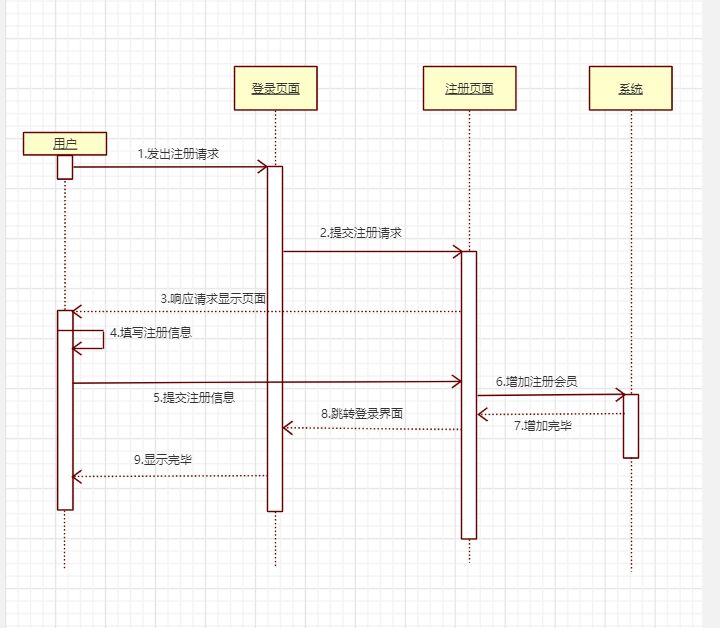

注册登录
①普通游提出注册会员请求，系统返回会员注册页面；
②游客填写会员注册信息，并向系统提交确认注册会员信息；
③系统更新数据库中会员表的信息，并返回注册会员成功的消息；
④游客返回后，用注册的账号密码确认登录，进入商品主界面.
![]()
-

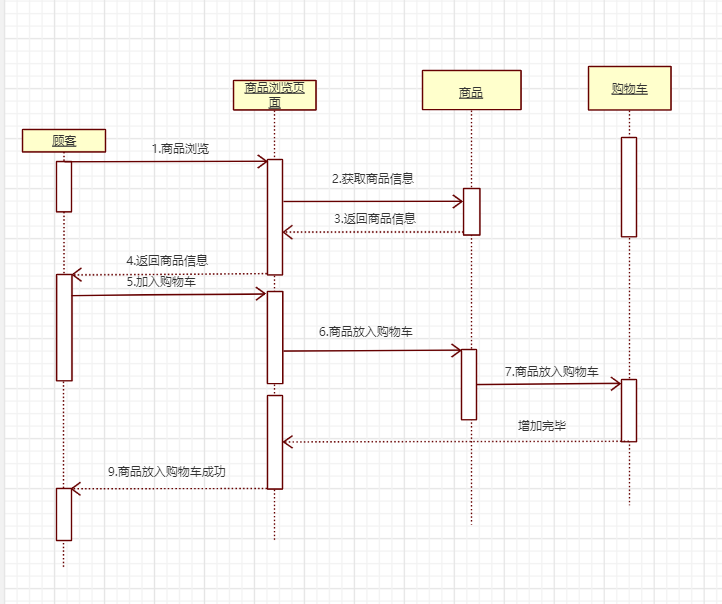

添加购物车
①顾客搜索想要的商品，系统返回相应的商品信息；
②顾客选中自己需要的商品并选择其订购的数量加入购物车；
③系统根据顾客的申请修改数据库中购物车表的信息，并返回修改后的购物车页面；
④顾客成功将商品添加至购物车.
![]()
-

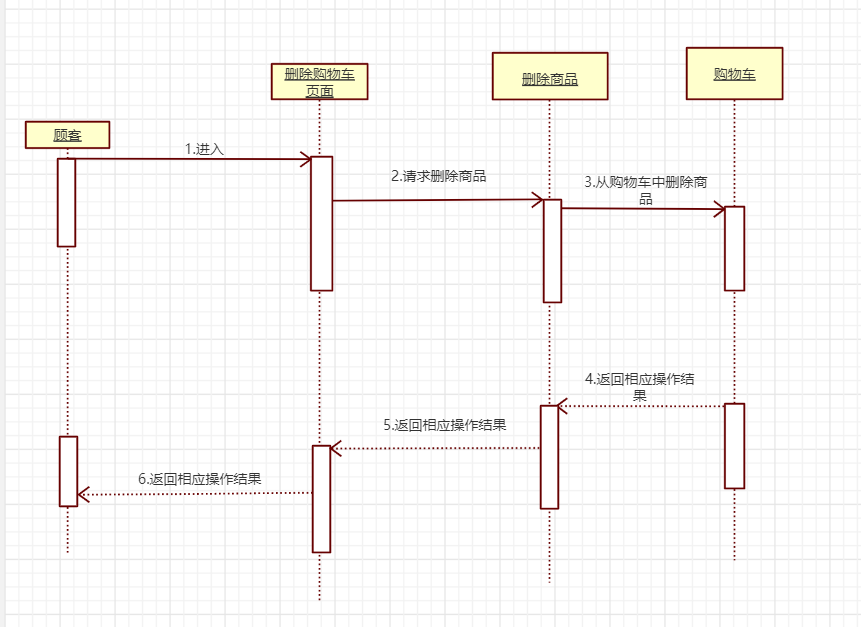

删除购物车
①顾客登录进入购物车页面，选择自己想要删除的商品和数量；
顾客向系统提出删除商品的请求，等待系统处理申请；
③系统根据顾客的申请修改数据库中购物车表的信息，并返回修改后的购物车页面；
④顾客成功将商品移出购物车.
![]()
-

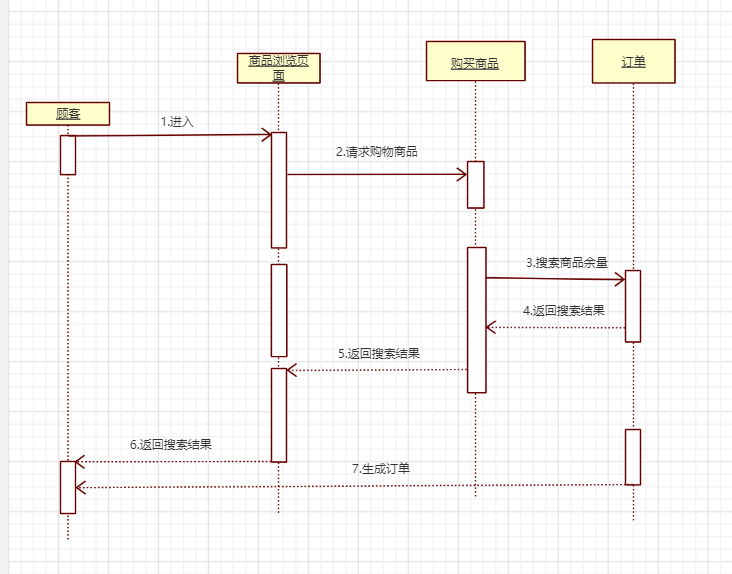

订单管理
①顾客登录进入商品浏览页面，得到相应的商品信息；
②顾客选中自己需要的商品并选择其订购的数量，提交订单请求；
③系统查询商品余量，满足数量要求即生成订单信息；
④顾客确认自己的信息后，由系统数据库记录订单信息，更新订单表；
⑤数据库更新成功后，返回顾客下单成功消息.
![]()
-
商品管理
①商家向系统提交搜索的商品信息，系统搜索数据库中的商品表，向商家返回符合要求的商品信息；
②商家选择想要修改（删除或者添加）的商品，向系统提交相应的操作请求，系统返回相应的操作商品信息的页面；
③商家对商品信息操作完成后，提交给系统处理；
④系统更新数据库中商品表的信息，并返回操作成功的页面.
![]()
4.分析类图
- 类图综述
此类图为ELANTRA在线购物系统，包括会员、商家两个参与者，其中商家、商家继承自用户，会员可购买商品，添加删除购物车，查询订单等，商家可以查询商品、修改商品信息、上架商品、下架商品。
-
类描述
①用户
整体说明：注册该系统的所有用户
属性：名字：name
账号：ID
密码：password
手机号:phone
地址：address
操作：登陆
关系：与商家、会员有继承关系。
②商家
整体说明：申请了商店的系统用户
属性：名字：name
账号：ID
密码：password
性别：gender
地址：phone
等级：level
操作：查询商品
上架商品
下架商品
修改商品价格
关系：继承自用户，商品有关联关系。
③商品
整体说明：可买卖的物品
属性：商品名： name
价格：price
商品id：id
商品介绍：introduction
操作：无
关系：与商家和会员有关联关系。
④订单
整体说明：一个基于商品和会员的关联类
属性：订单号：id
总价格：price
是否支付：has_paid
操作：无
关系：与商家和会员有关联关系。
⑤购物车
整体说明：会员暂时存放商品的地方
属性：总价格：price
操作：清空购物车
确认支付
关系：与会员有关联关系。 -
关联描述
①商家修改商品价格：二元关联，连接商家和商品
②商家上架商品：二元关联，连接商家和商品
③商家下架商品：二元关联，连接商家和商品
④将商品加入购物车：三元关联，连接商品和购物车
⑤清空购物车：三元关联，连接商品和购物车。
⑥会员查询订单：二元关联，连接会员和订单
⑦会员确认支付：二元关联，连接订单和会员
⑧会员查看订单：二元关联，连接会员和订单 -
继承描述
一般类：用户
特殊类：会员、商家
